概述

目录

  • 一、在Quartus-II中自己用门电路设计一个D触发器及仿真
    • 1、创建工程
    • 2、编译原理图文件
    • 3、创建vwm格式波形文件
    • 4、仿真结果
  • 二、在Quartus-II中直接调用一个D触发器及仿真
    • 1、创建工程
    • 2、调用D触发器
    • 3、时序仿真结果
  • 三、在Quartus-II中用Verilog语言写一个D触发器及仿真
    • 1、编写Verilog文件
    • 2、查看生成的电路图
    • 3、仿真效果

一、在Quartus-II中自己用门电路设计一个D触发器及仿真

1、创建工程

File->New Project Wizard

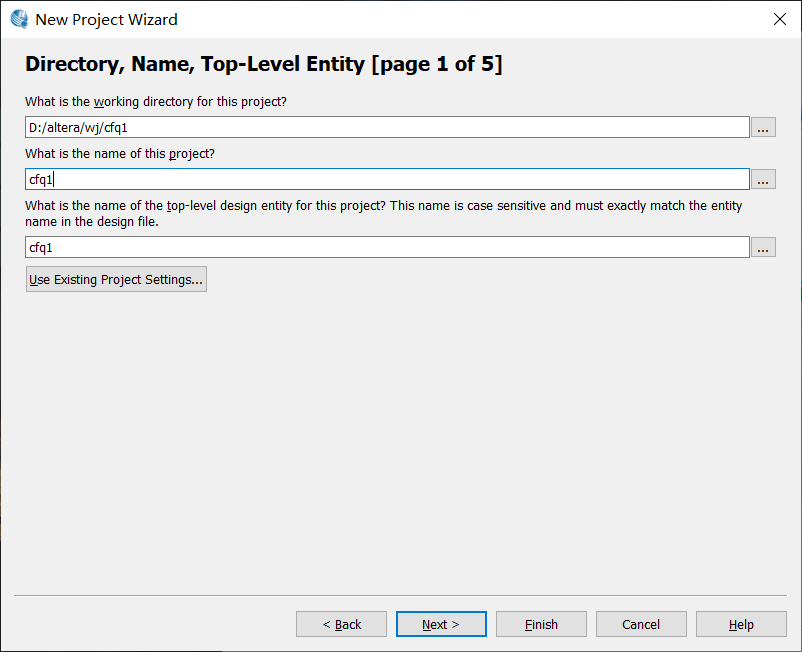

选择存储路径和工程名称
在这里插入图片描述

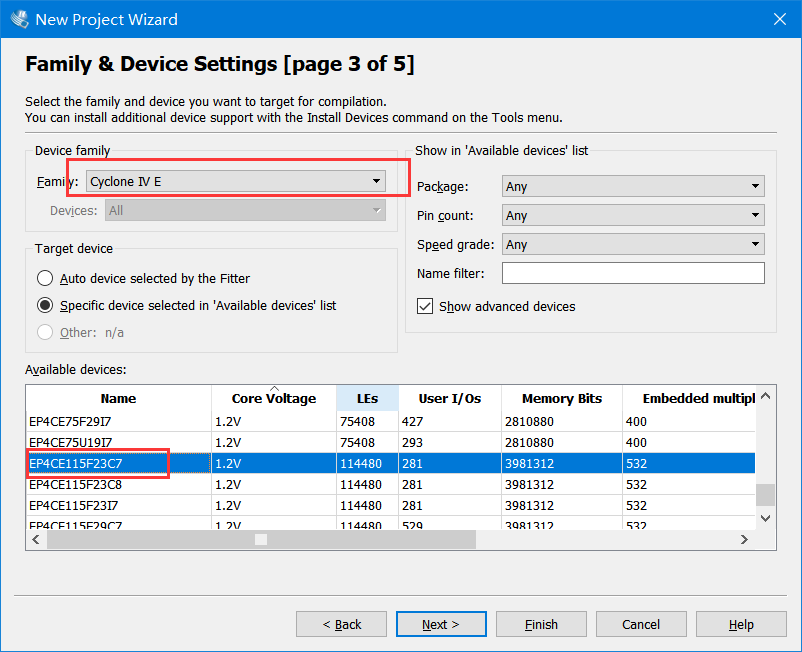

选择芯片类型和型号
在这里插入图片描述

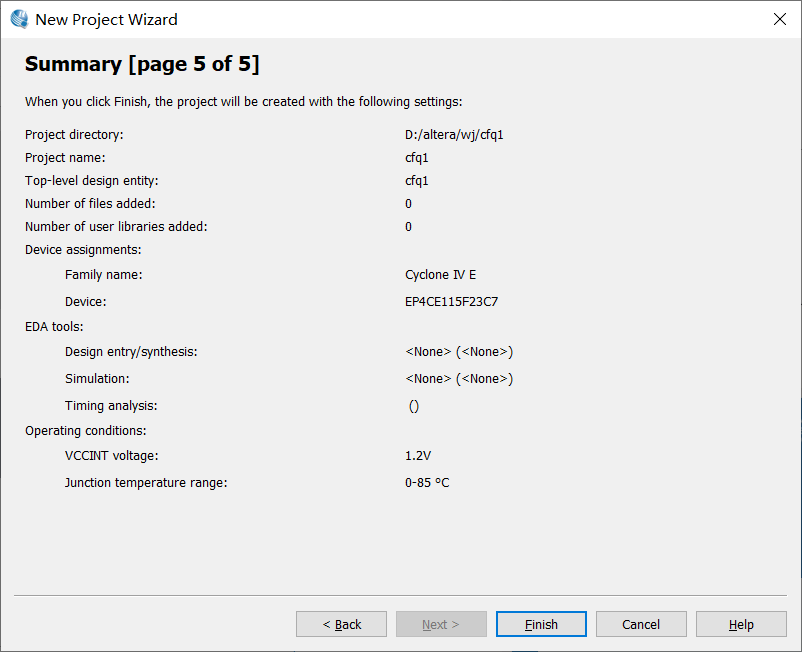

项目整体信息:
在这里插入图片描述

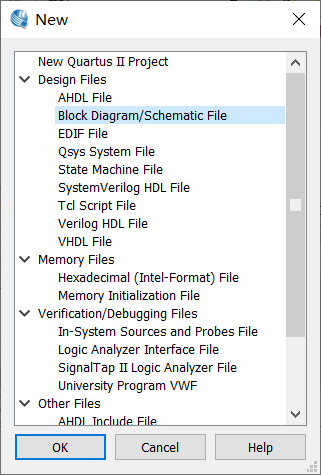

File->New
在这里插入图片描述

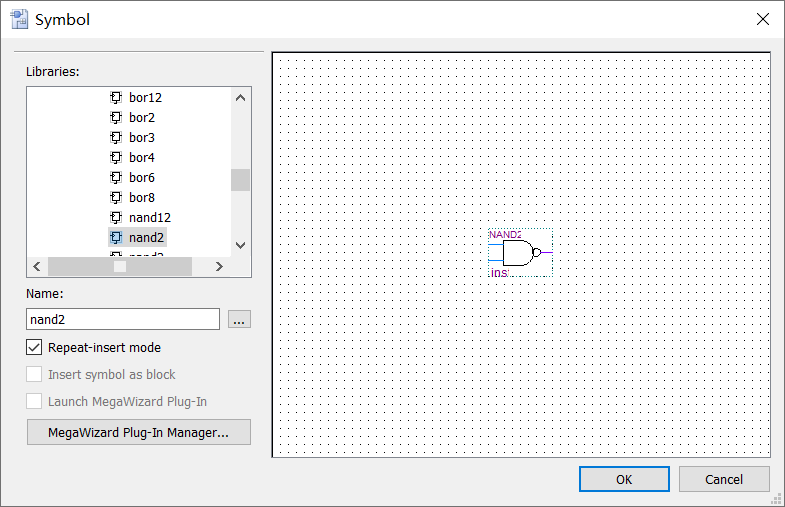

选择4个nand2
在这里插入图片描述

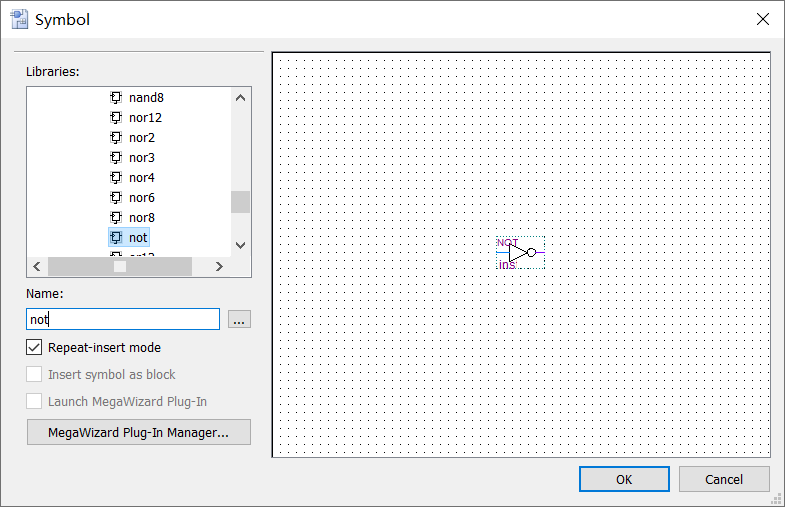

选择一个not
在这里插入图片描述

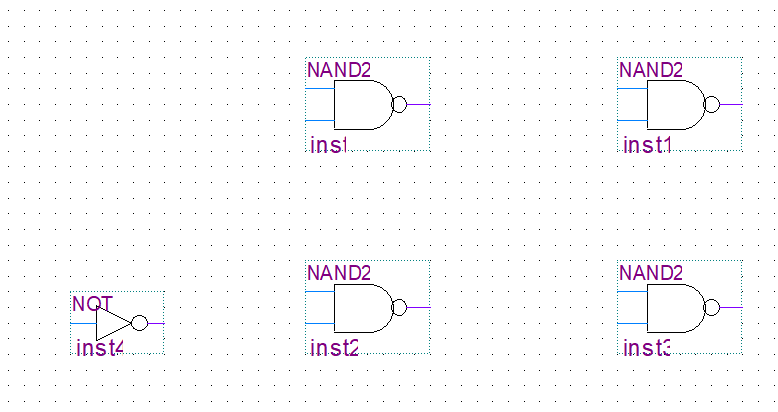

整体效果:
在这里插入图片描述

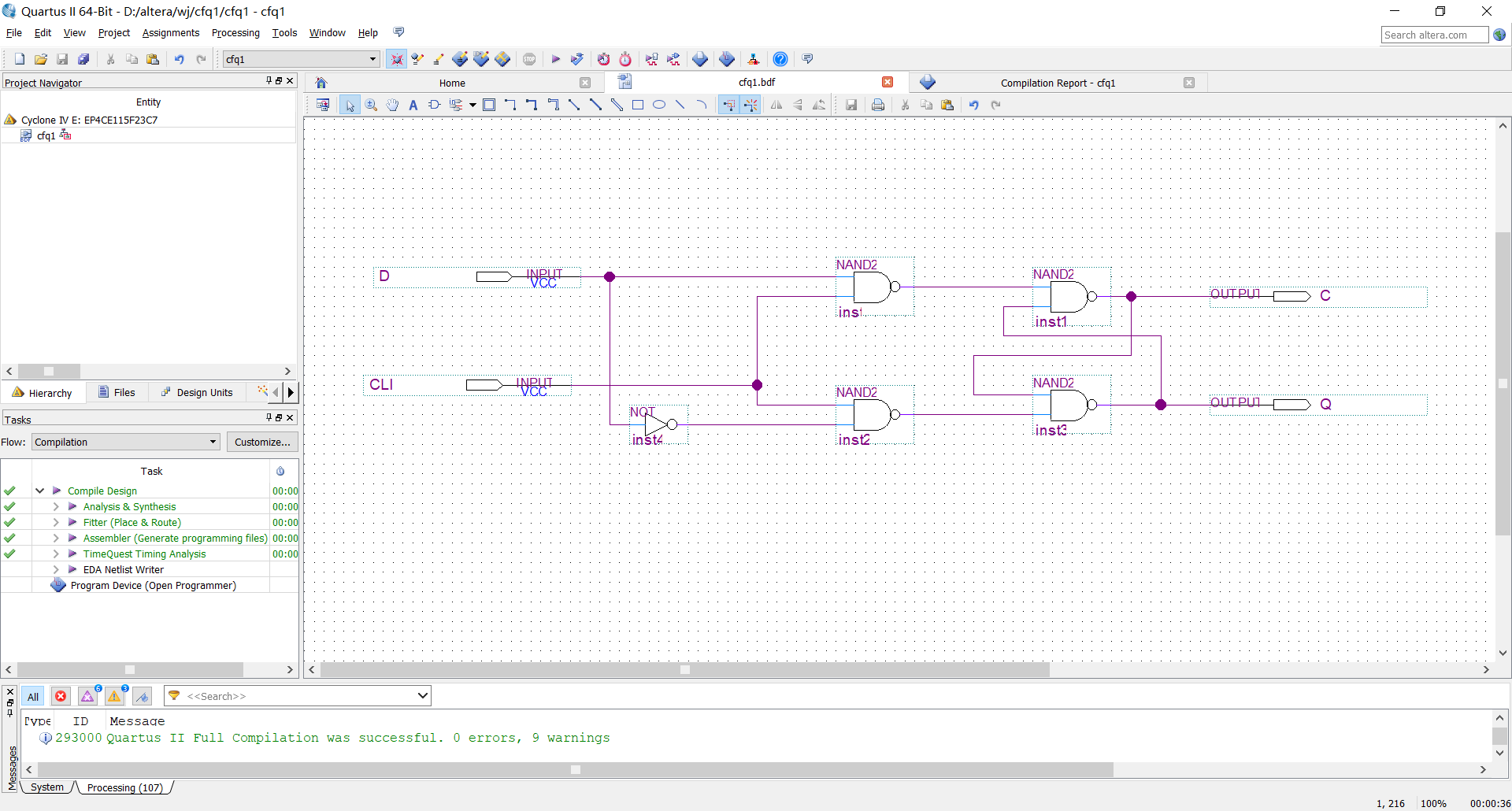

选择合适的线将其连接
整体效果如下:
在这里插入图片描述
保存并编译:
在这里插入图片描述

2、编译原理图文件

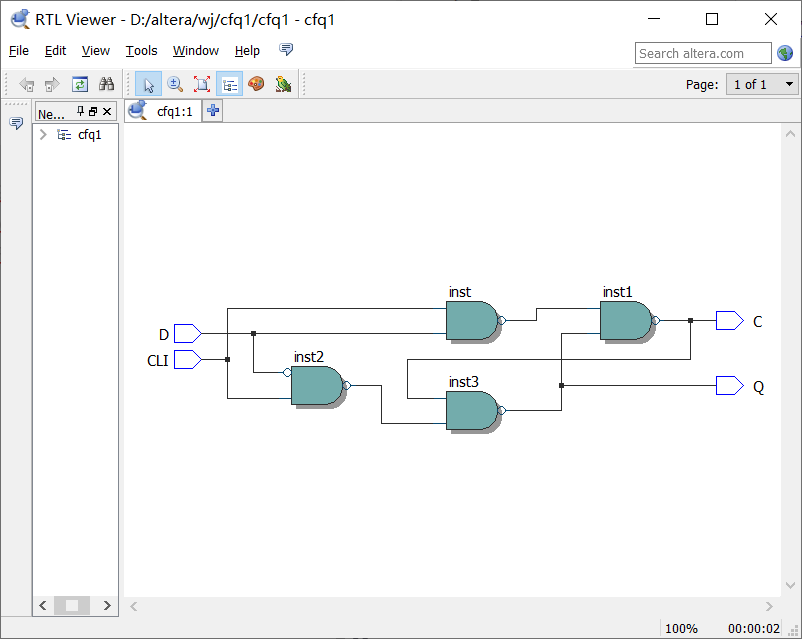

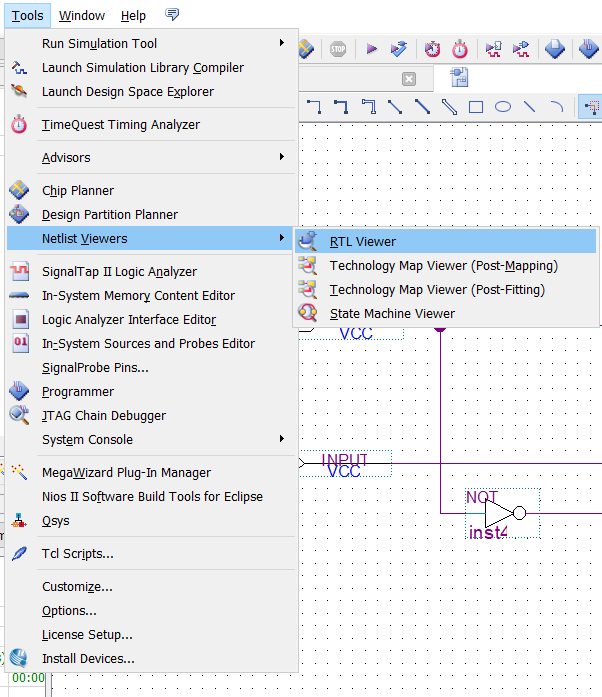

选择Tools->Netlist Viewers->RTL Viewer
在这里插入图片描述
效果如下:
在这里插入图片描述

3、创建vwm格式波形文件

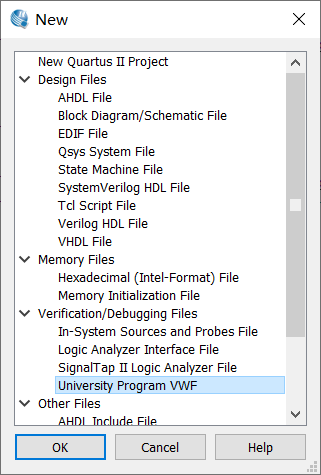

new->University Program VWF
在这里插入图片描述

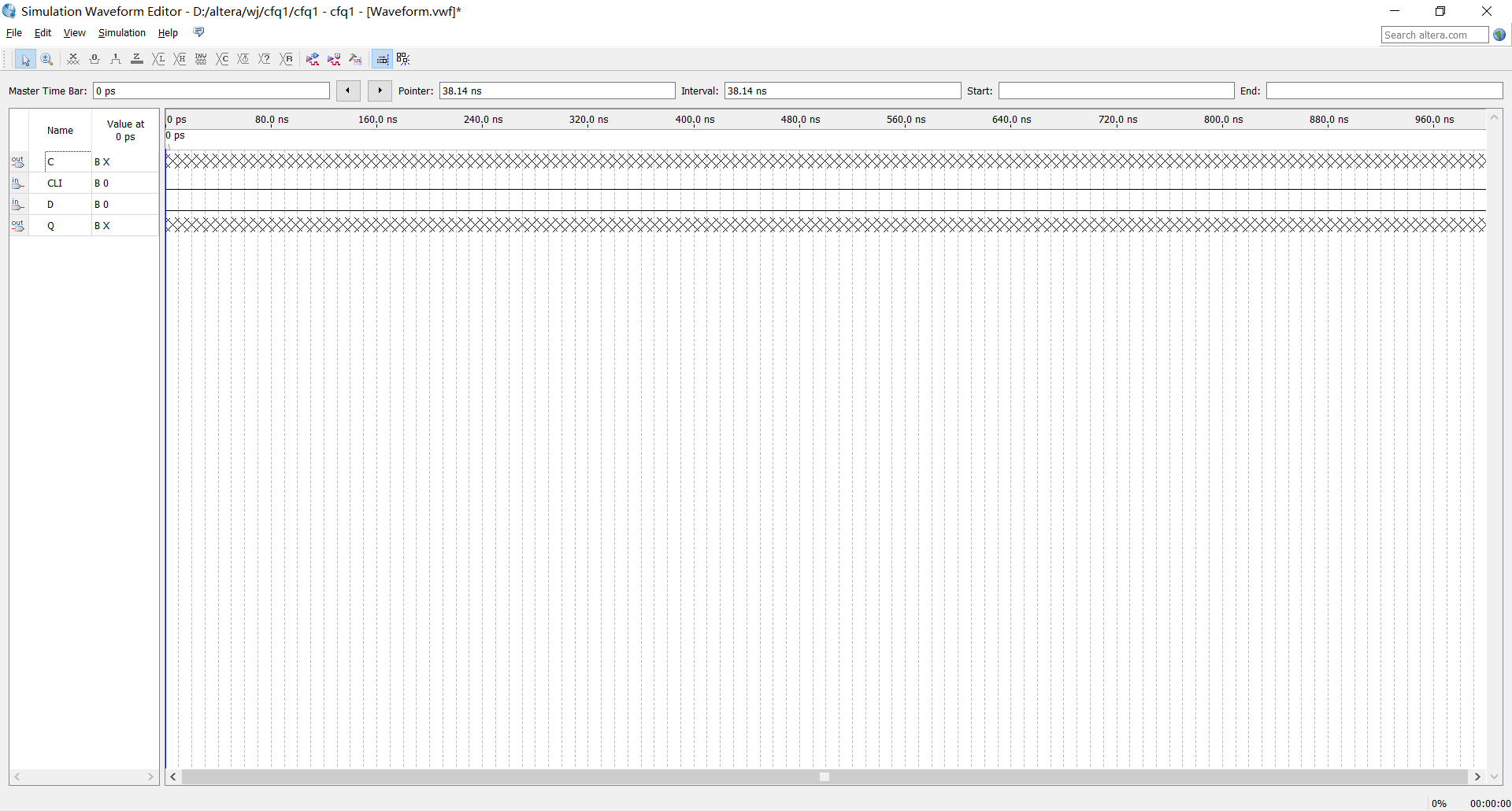

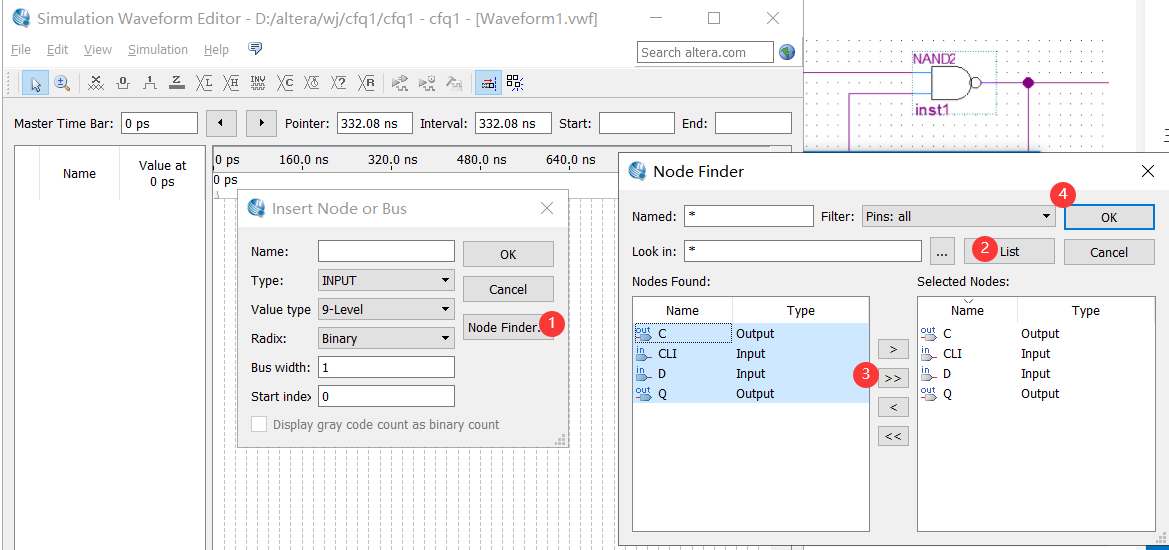

选择Edit->Insert->Insert Node or Bus
在这里插入图片描述
添加Node or Bus
在这里插入图片描述
在这里插入图片描述

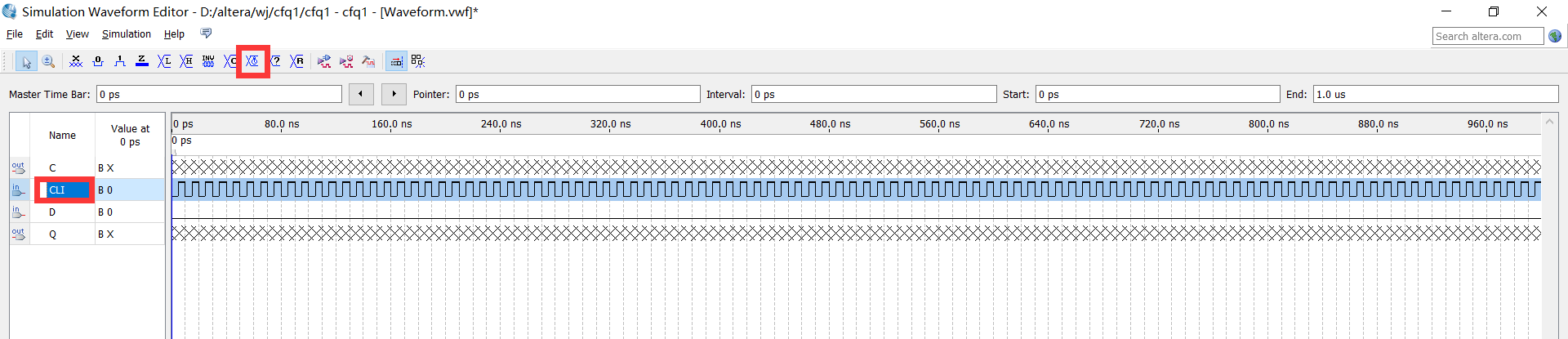

选中CLI,产生时钟信号
在这里插入图片描述
选择D,C,Q信号,进行编辑 双击对应部分,对value进行修改

4、仿真结果

在这里插入图片描述

二、在Quartus-II中直接调用一个D触发器及仿真

1、创建工程

File->New Project Wizard
选择存储路径和工程名称
在这里插入图片描述
选择芯片类型和型号
在这里插入图片描述

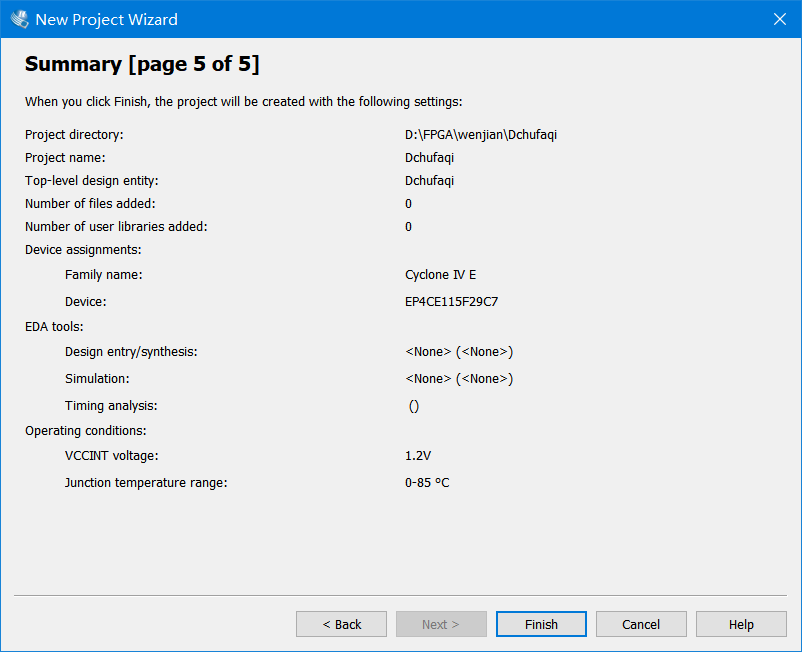

项目整体信息:
在这里插入图片描述

2、调用D触发器

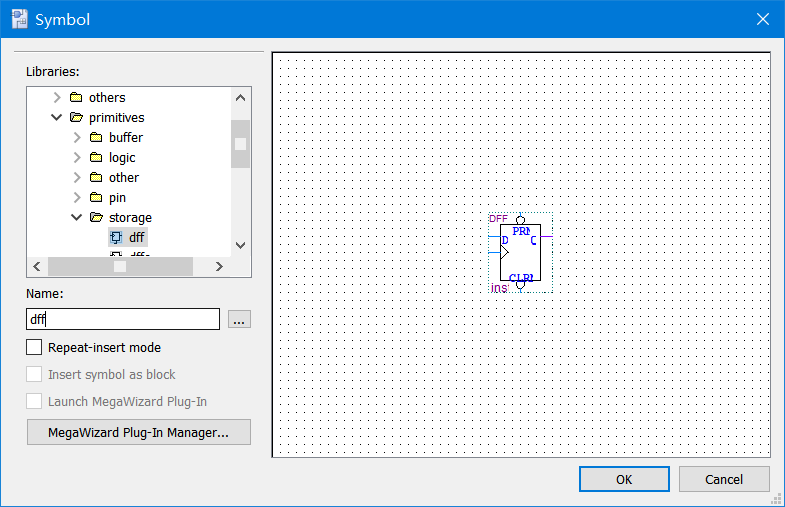

File->New->Block…
在这里插入图片描述
按照下图连接:
在这里插入图片描述

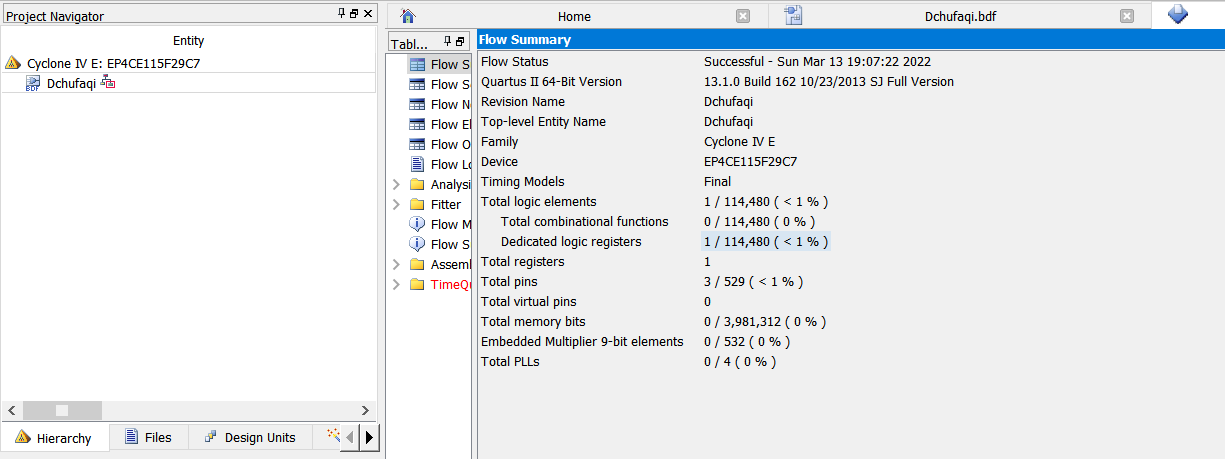

编译:
在这里插入图片描述

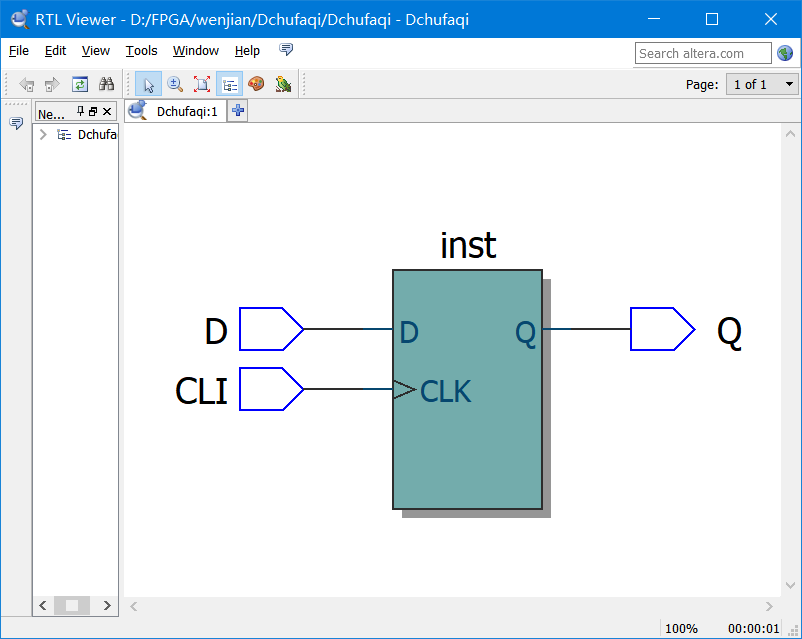

查看硬件电路图
在这里插入图片描述

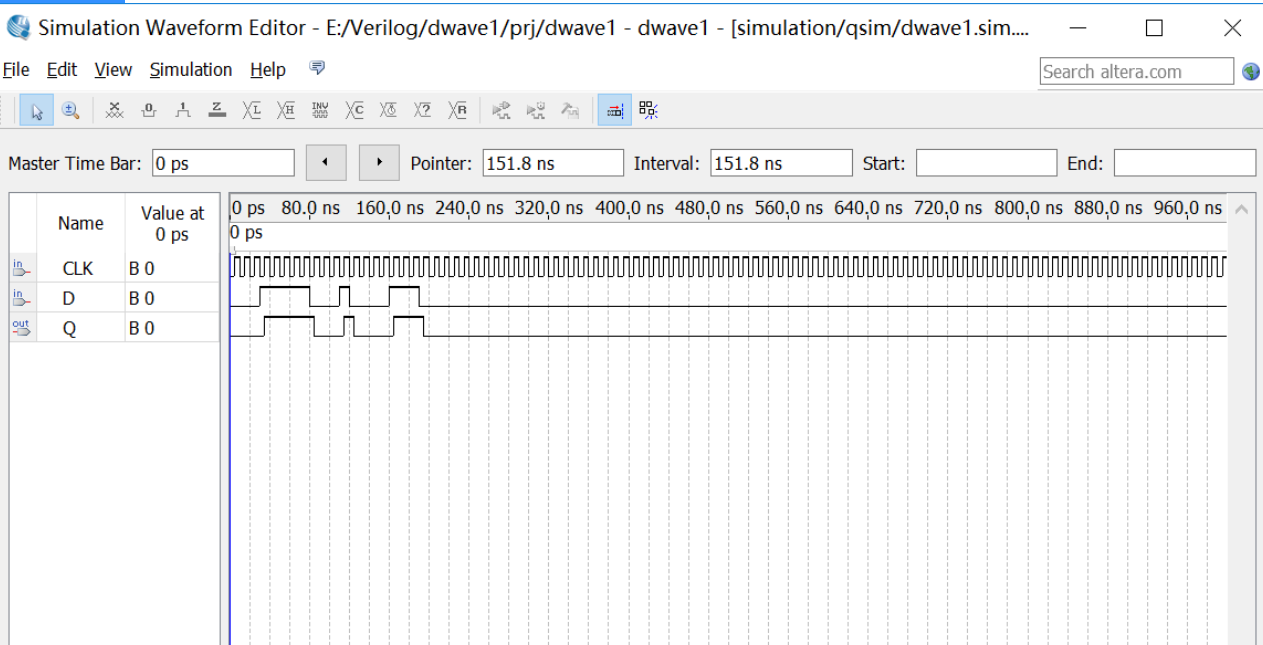

3、时序仿真结果

在这里插入图片描述

三、在Quartus-II中用Verilog语言写一个D触发器及仿真

1、编写Verilog文件

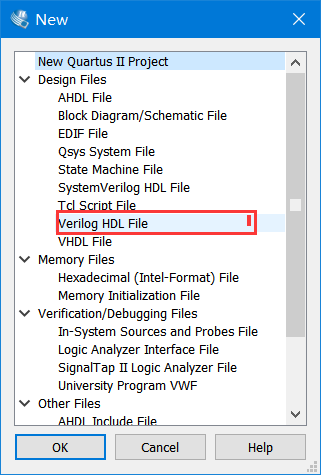

编写Verilog文件
在这里插入图片描述
代码:

//VOL_chufaqi是文件名
module VOL_chufaqi(d,clk,q);
    input d;
    input clk;
    output q;

    reg q;

    always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
    begin
        q <= d;//上升沿有效的时候,把d捕获到q
    end
endmodule

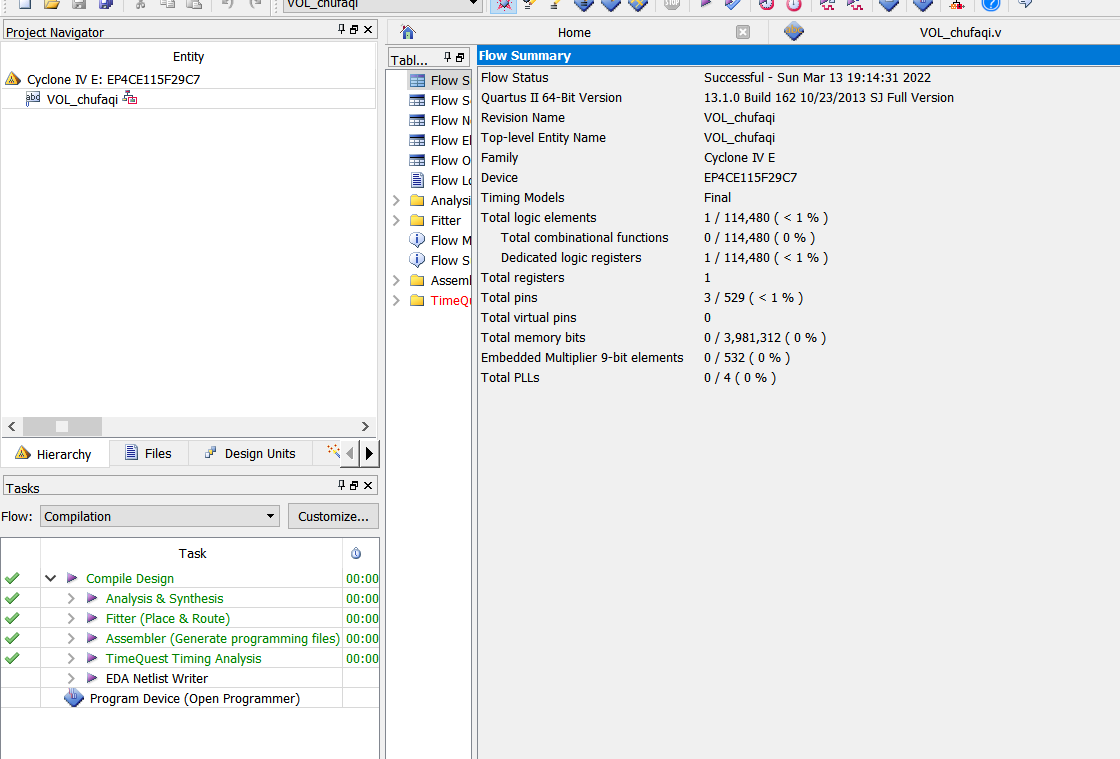

编译结果:
在这里插入图片描述

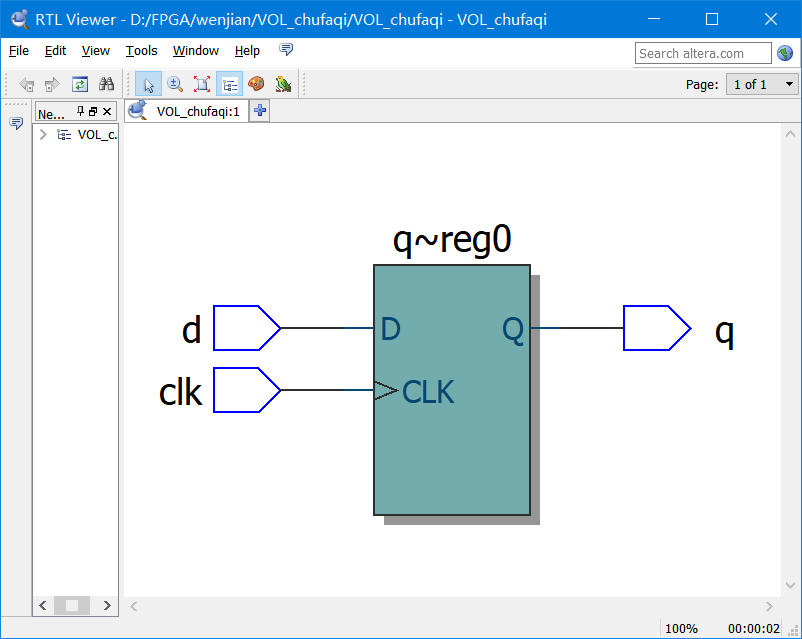

2、查看生成的电路图

在这里插入图片描述

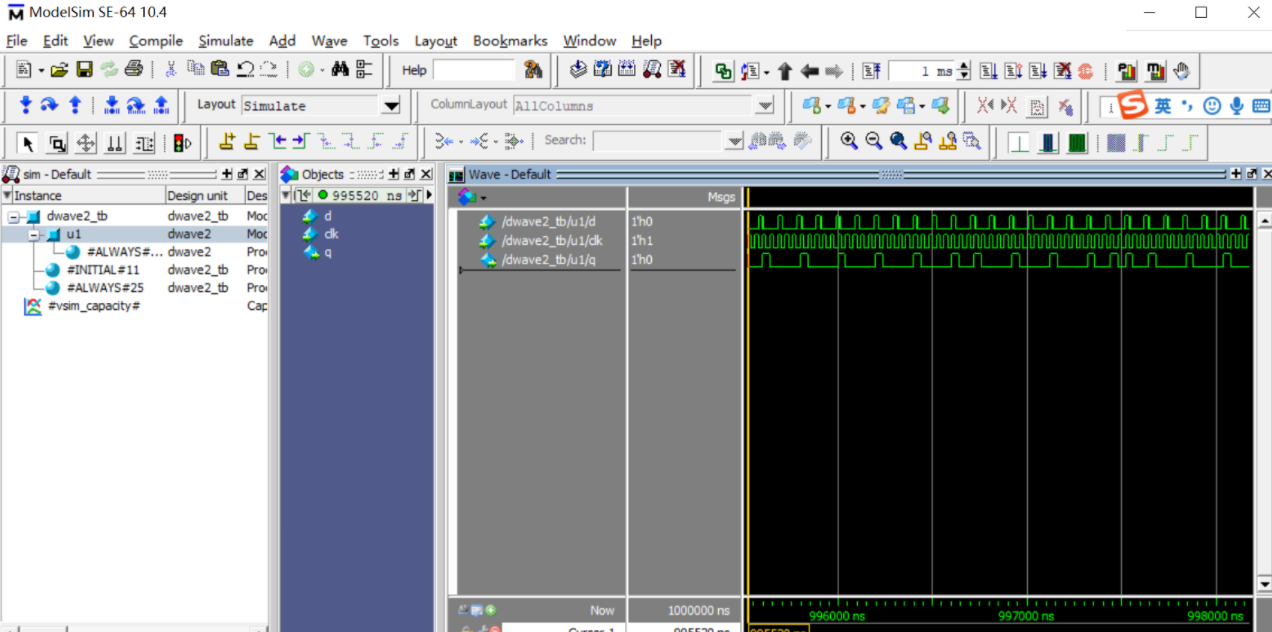

3、仿真效果

在这里插入图片描述
