Quartus-II实现 D 触发器及时序波形仿真一、D触发器简介二、门电路设计

66 阅读 0 评论
我是靠谱客的博主 无情草丛，最近开发中收集的这篇文章主要介绍Quartus-II实现 D 触发器及时序波形仿真一、D触发器简介二、门电路设计，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

文章目录

  • 一、D触发器简介
  • 二、门电路设计
    • 1. 创建一个工程文件
    • 2.创建工程
      • 2.1【File】→【New Project Wizard…】
      • 2.2 点击【Next >】
      • 2.3选择芯片EP4CE10F17C8，Next
      • 2.4 Finish

一、D触发器简介

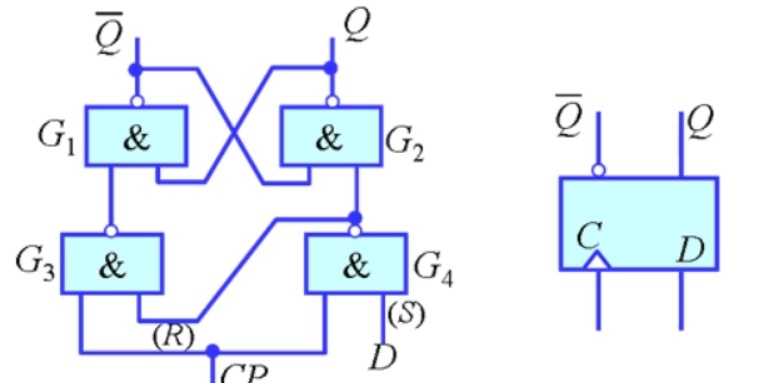

D触发器是一种最简单的触发器，在触发边沿到来时，将输入端的值存入其中，并且这个值与当前存储的值无关。在两个有效的脉冲边沿之间，D的跳转不会影响触发器存储的值，但是在脉冲边沿到来之前，输入端D必须有足够的建立时间，保证信号稳定。
在这里插入图片描述

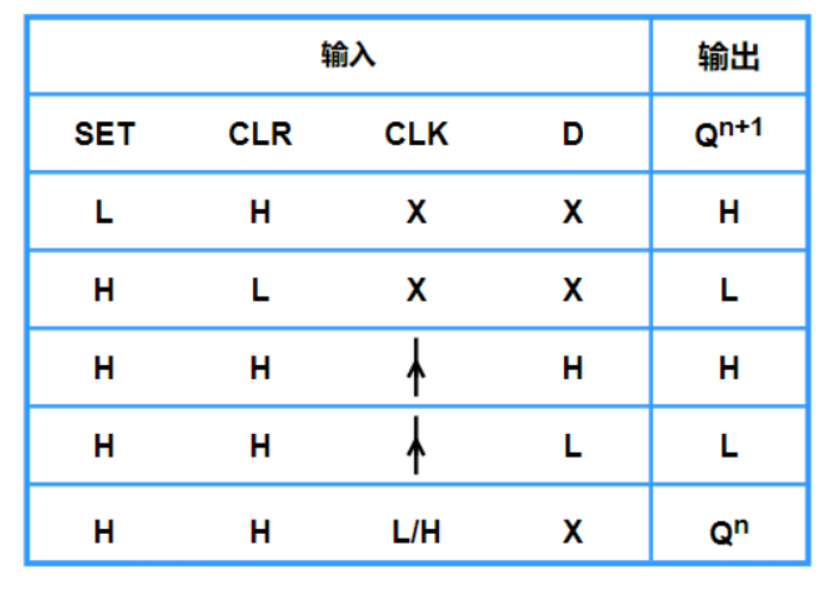

功能表：

D：输入信号
CLK：时钟信号
SET：置位信号，低电平有效
CLR：清除（重置）信号，低电平有效

在这里插入图片描述

时序图：
在这里插入图片描述

二、门电路设计

1. 创建一个工程文件

一般新建文件夹有doc、par、rtl、sim四个

2.创建工程

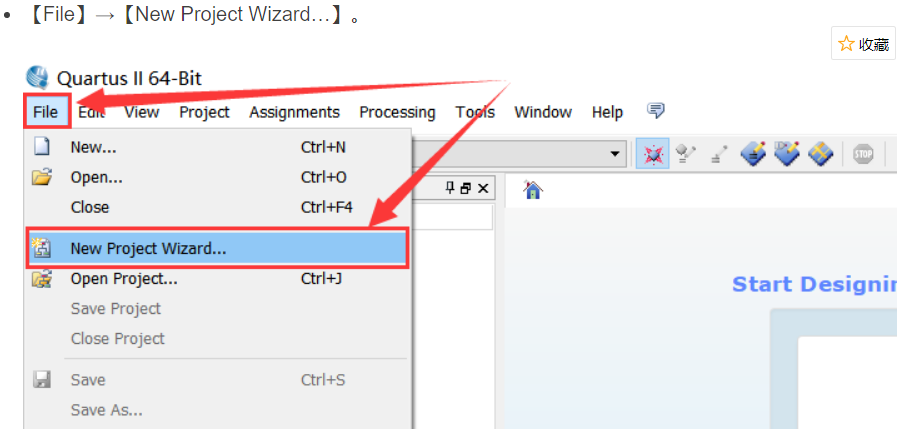

2.1【File】→【New Project Wizard…】

在这里插入图片描述

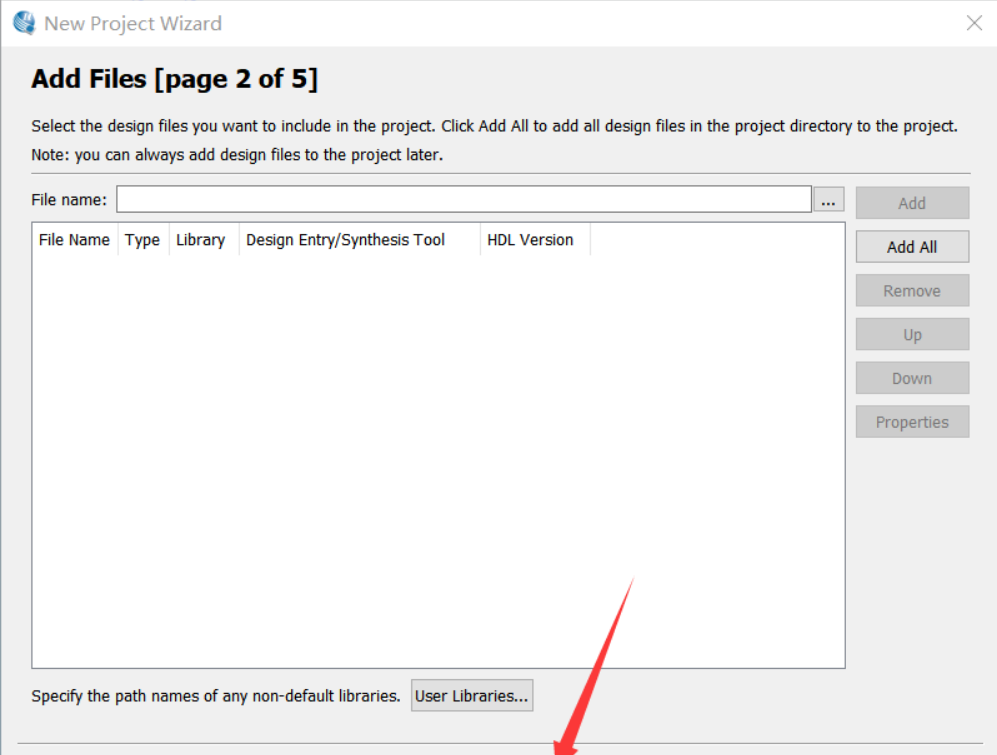

2.2 点击【Next >】

在这里插入图片描述

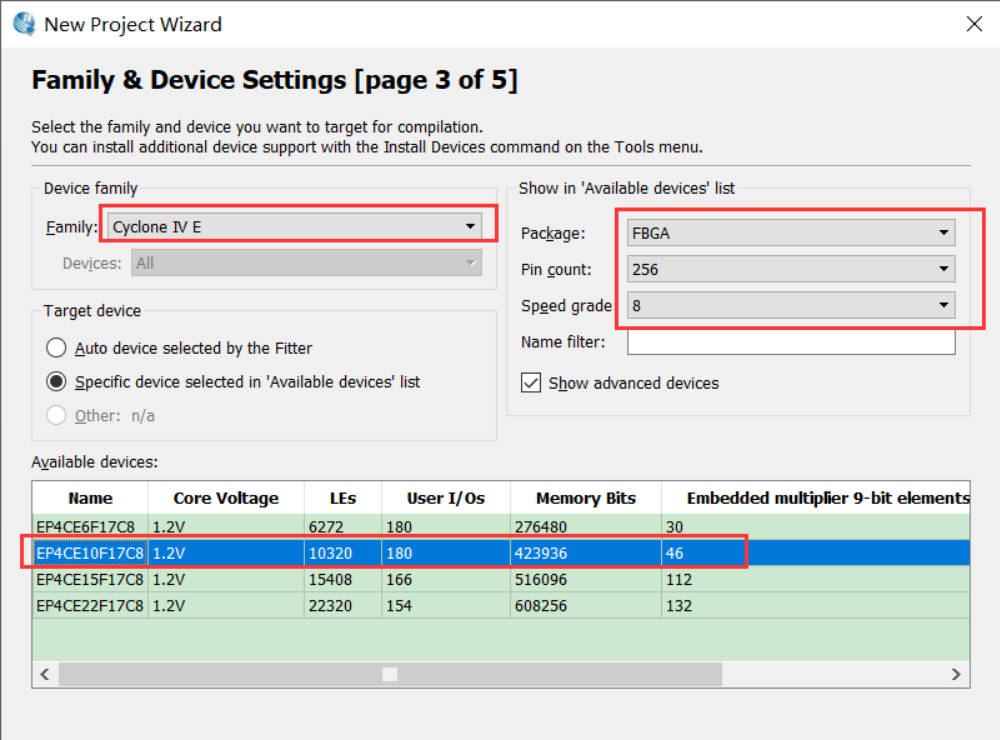

2.3选择芯片EP4CE10F17C8，Next

在这里插入图片描述

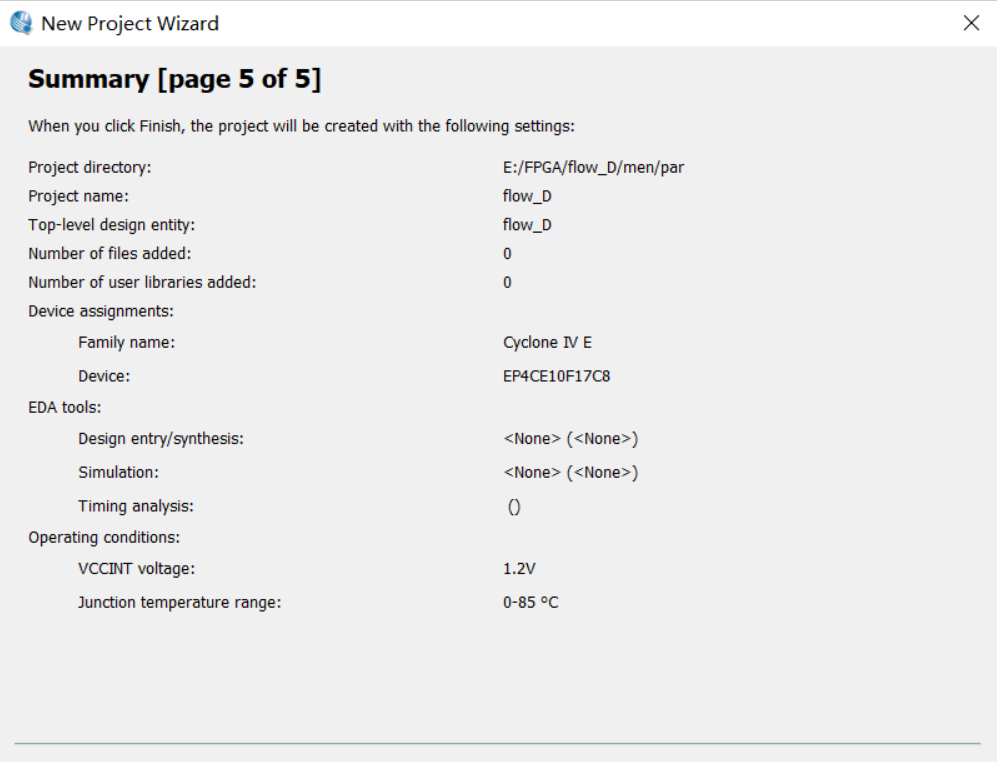

2.4 Finish

在这里插入图片描述
