​ D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

​ 因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

​ D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。

​ D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。

对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

​ D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。

一.门电路设计D触发器，进行仿真验证

1.新建工程

点击file->New Project Wizard…

指定文件保存路径以及文件名

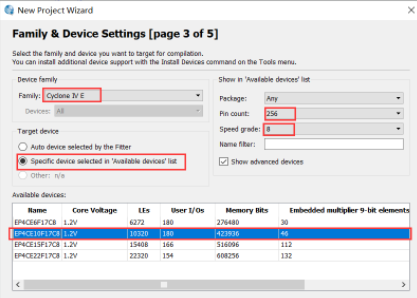

这里使用AC620开发板

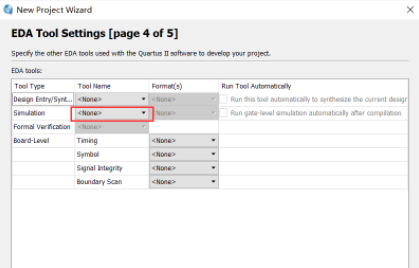

EDA工具的-simulation选中None，使用波形文件仿真

点击finish完成创建。

2.创建原理图文件

点击file->New->Block Diagram/Schematic File

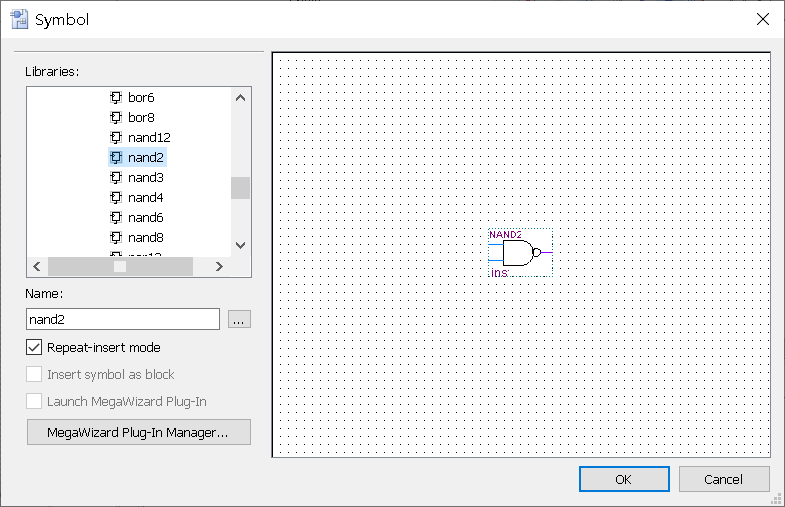

输入nand2，右边会出现对应的两输入的与非门，依次添加4个与门nand2和1个非门not

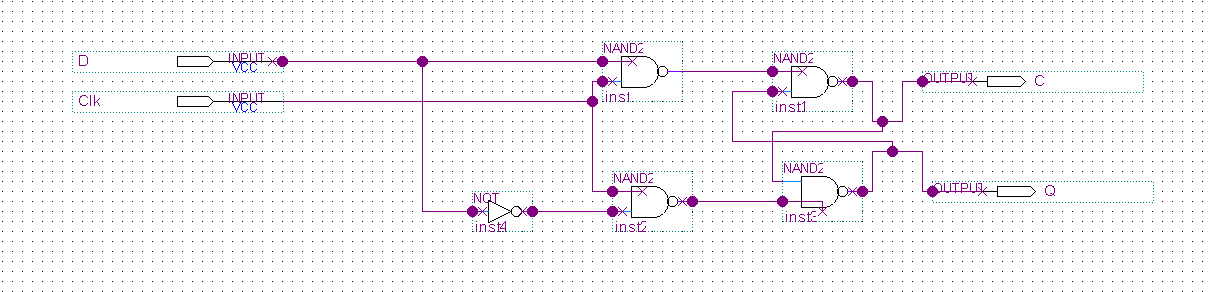

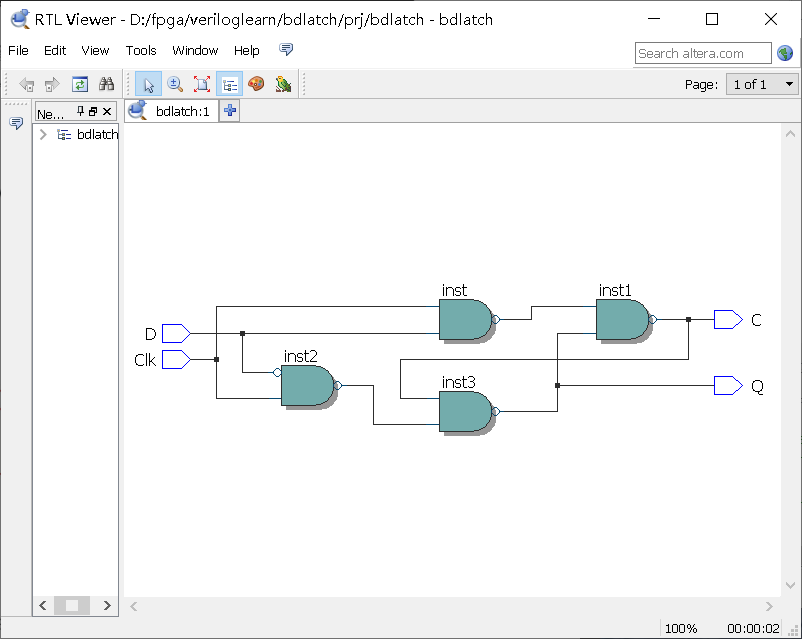

通过工具栏的输入输出工具，以及连线工具设计出如下图

保存电路图

启动分析与综合，编译原理图文件，如出现错误，需修改原理图。

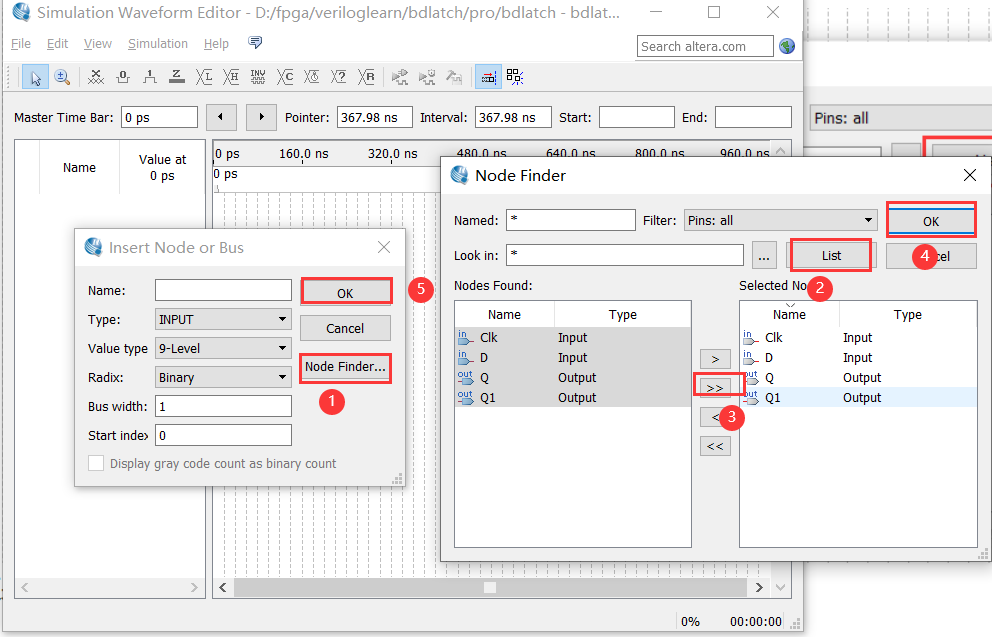

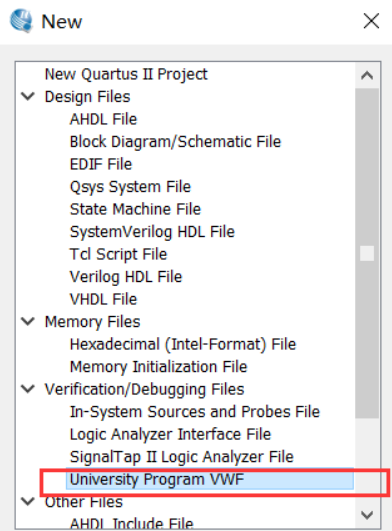

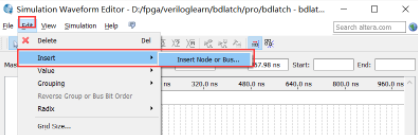

3.创建vwm格式波形文件

在这里插入图片描

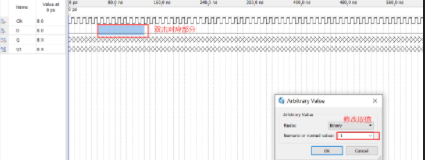

选择CLK修改波形

编译一下

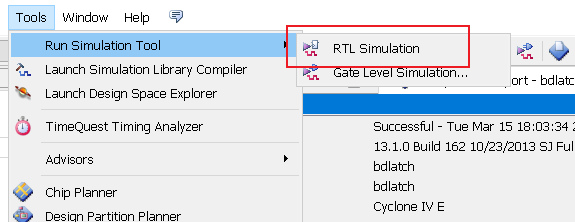

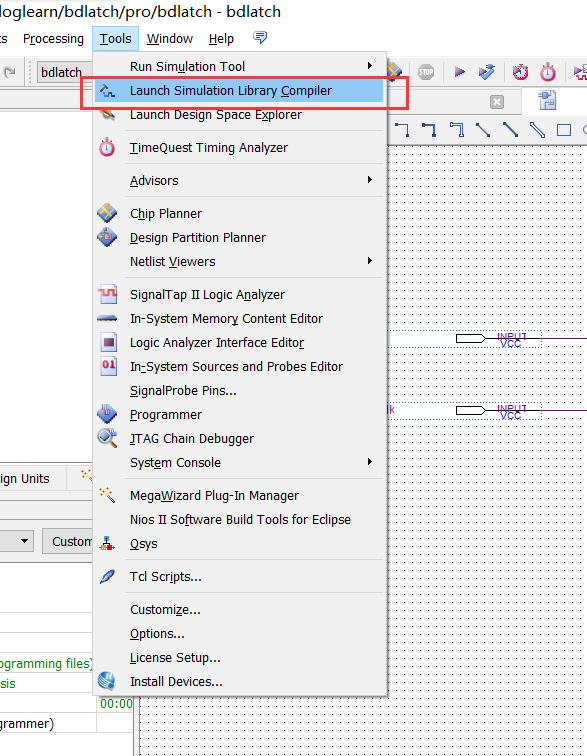

选择仿真器编译一下

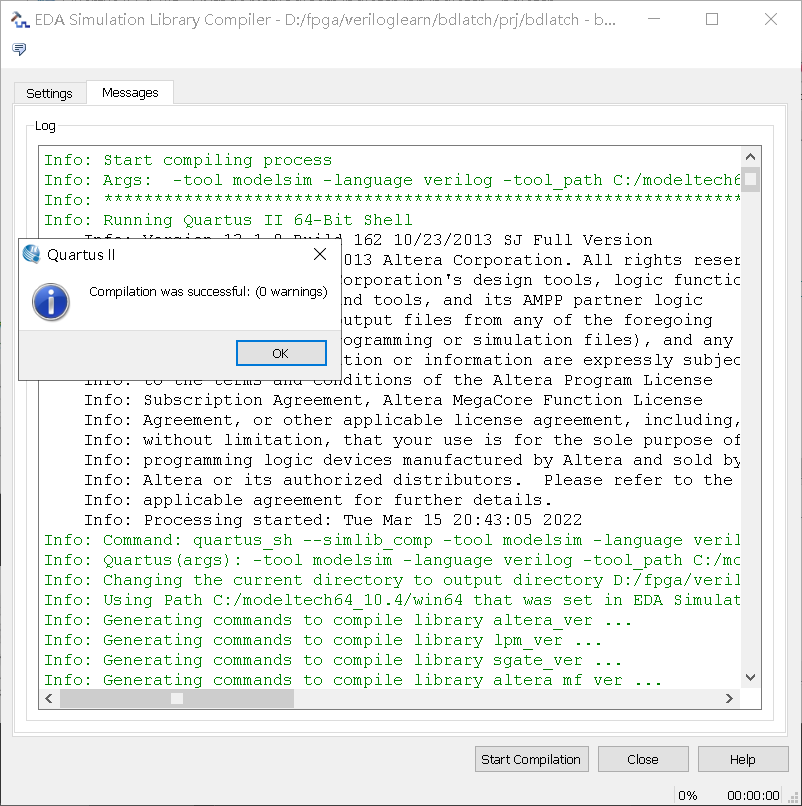

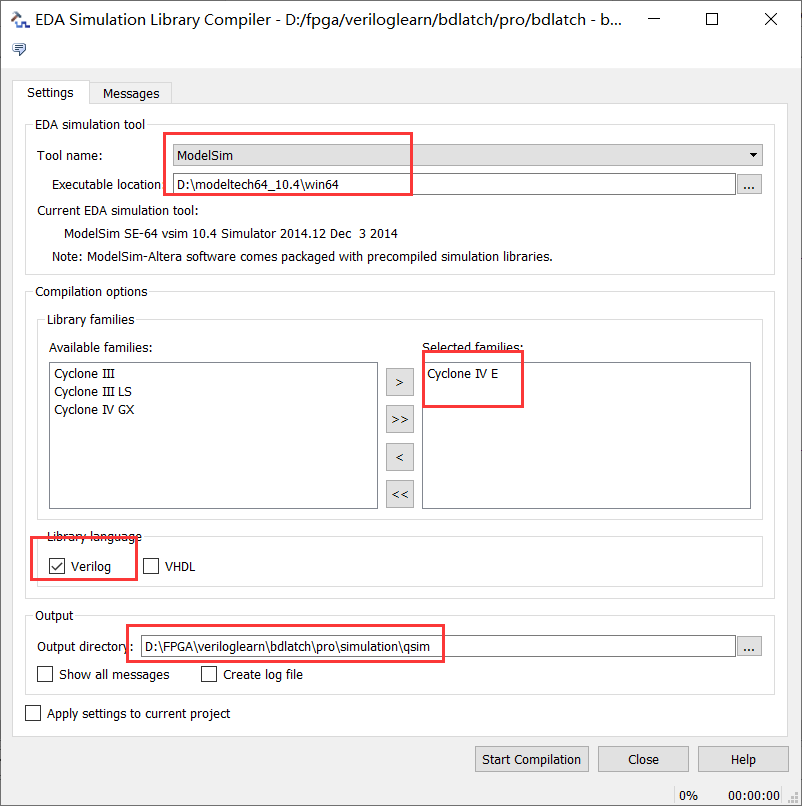

点击Start Compilation

没有警告

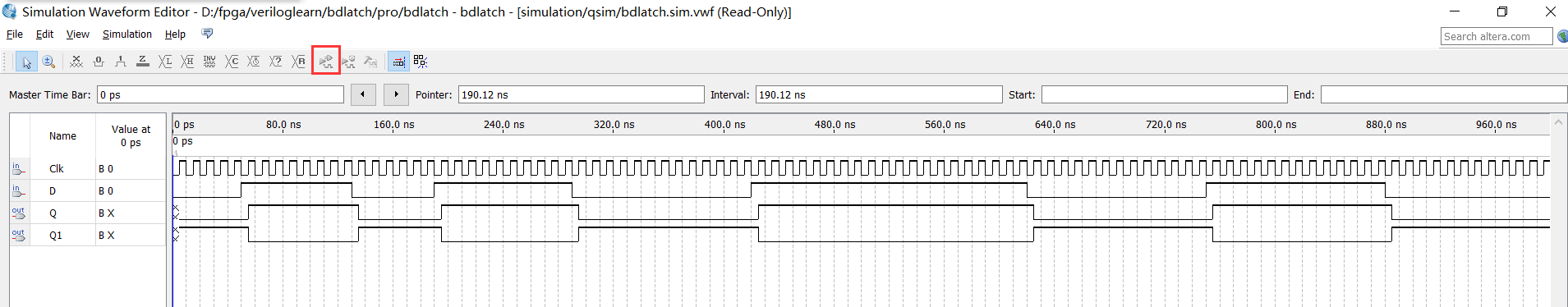

波形仿真

看到波形变化具有时延。

二.调用D触发器，进行仿真验证

1.新建工程

同上

2.创建方框文件

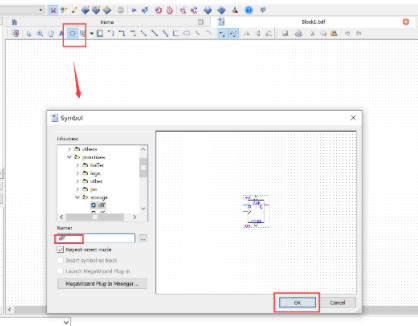

调用D触发器

绘制效果

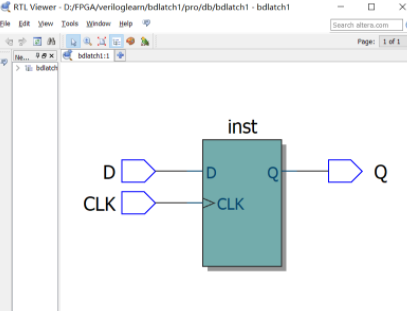

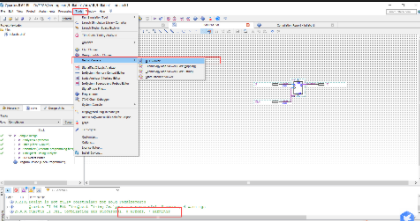

3.编译原理图文件，查看硬件电路图

4.创建vwm格式波形文件及时序仿真

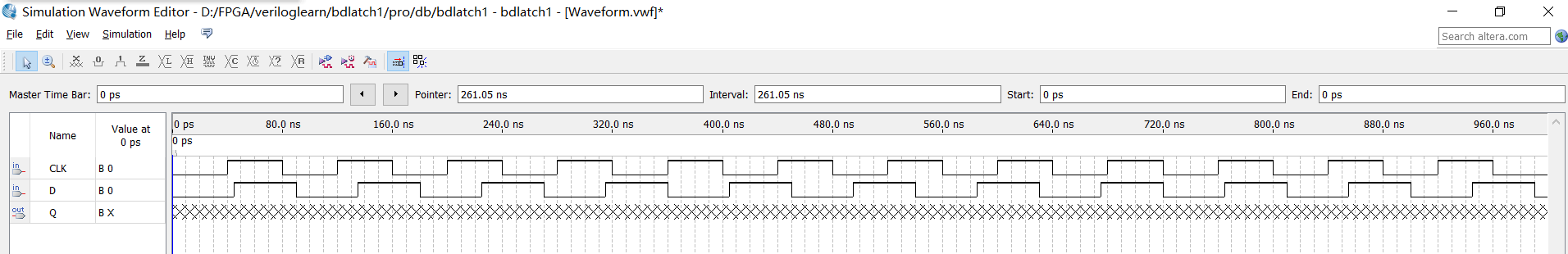

编辑波形图

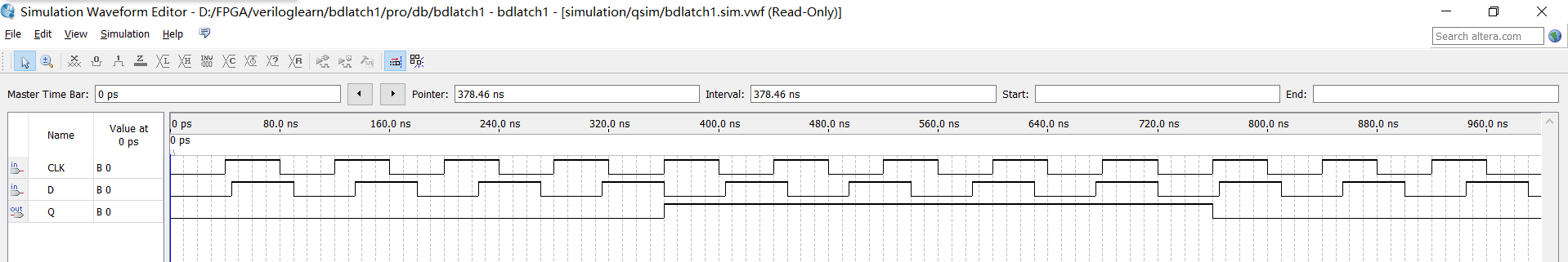

仿真结果

四.参考链接

https://blog.csdn.net/qq_43279579/article/details/115286467

https://blog.csdn.net/qq_43279579/article/details/115176423
