前言：

前文介绍了GDB 调试原理，我们在进行嵌入式开发调试时，受限于嵌入式芯片资源和性能，一般采用远程调试。

GDB 远程调试需要在目标机上运行gdbserver 程序，对于裸机或RTOS 来说，gdbserver 占用的资源太多。而且在gdbserver 进程启动之前，我们无法对其进行调试，也就是说系统或驱动等底层代码的调试，单靠gdbserver 就无能为力了。我们如何调试嵌入式系统的底层代码呢？

有过嵌入式底层开发经验的朋友，都用过J-LINK、ST-LINK、CMSIS-DAP 等硬件调试器，借助这些硬件调试器可以访问嵌入式芯片的指令数据、内存数据、系统及外设寄存器等，而不要求目标芯片上提前执行什么代码。硬件调试器既然不依赖目标芯片的软件环境，自然是目标芯片在硬件上能处理这些调试跟踪信号，以ARM Cortex 架构芯片为例，目标芯片是如何处理这些调试跟踪信号的呢？

一、嵌入式系统调试原理

1.1 嵌入式系统调试模型

我们在GDB 远程调试模型的基础上，增加一个硬件调试器层级，得到嵌入式系统底层代码的调试模型如下：

嵌入式开发的目标芯片主流是ARM Cortex，本文以ARM Cortex 架构芯片为例简单介绍其调试模型：

• GDB 调试工具：ARM Cortex 架构使用ARM GNU 工具链，又可细分为两类，Cortex -M/R 架构常用arm-none-eabi-gdb 调试工具，Cortex-A 架构常用arm-none-linux-eabihf-gdb 调试工具，可从ARM 开发者网站下载；
• GDB Server 调试工具：这里的GDB Server 不是运行在目标机内的，也是运行在调试机内的程序（可以和GDB 调试工具运行在不同的调试机内，两个调试机通过网线相连），作为GDB 程序与硬件调试器之间沟通的桥梁，解释来自GDB 程序的调试命令和硬件调试器返回的调试数据。该程序通常与硬件调试器驱动程序一起发布，比如J-LINK 驱动程序包含的J-LINK GDB Server（仅支持J-LINK 调试器）；也有一些开源的，比如OpenOCD(Open On-Chip Debugger) (可以支持多种硬件调试器，比如对ST-LINK 的支持更友好) 包含的OpenOCD GDB Server；
• 硬件调试器：是一个内部烧录好程序的独立硬件设备，作为GDB Server 与目标芯片之间沟通的桥梁，翻译来自GDB Server 的调试命令和目标芯片返回的调试跟踪信号。硬件调试器需要配合相应的驱动程序使用，且不同调试器支持的目标芯片型号不同，常见的硬件调试器有J-LINK、ST-LINK、CMSIS-DAP 等；
• 目标芯片：目标芯片为了方便开发人员调试代码，一般内部都集成了调试跟踪模块，比如ARM Cortex 架构集成了ARM CoreSight 调试跟踪组件，对内可以控制并访问几乎所有系统及外设存储空间，对外提供统一的Debug Port（支持SWD 和JTAG），开发者可借助硬件调试器对目标芯片进行调试跟踪。

GDB 和GDB Server 的调试原理在前篇博文已经介绍过了，这里简单介绍后两部分。我们进行软件开发调试的基础是目标芯片，硬件调试器应该选择支持目标芯片的型号，因此从目标芯片的调试跟踪模块及其接口介绍。

1.2 ARM CoreSight (Debug and Trace) 简介

目前在嵌入式领域ARM 架构是主流，RISC-V 架构是新锐（MIPS 架构也转投RISC-V 阵营），ARM Cortex 架构使用的调试跟踪系统是ARM CoreSight。

我们做嵌入式开发调试，只需要简单了解调试跟踪系统的大概组成结构和基本工作原理，帮助我们能善加利用这个强大的调试跟踪系统，可以大幅加快程序开发调试效率。硬件调试器配合调试软件已经帮我们封装了大量的细节，因此我们并不需要了解其过多的细节，下面以比较简单的单核Cortex-M3/M4 为例，展示ARM CoreSight 概貌。

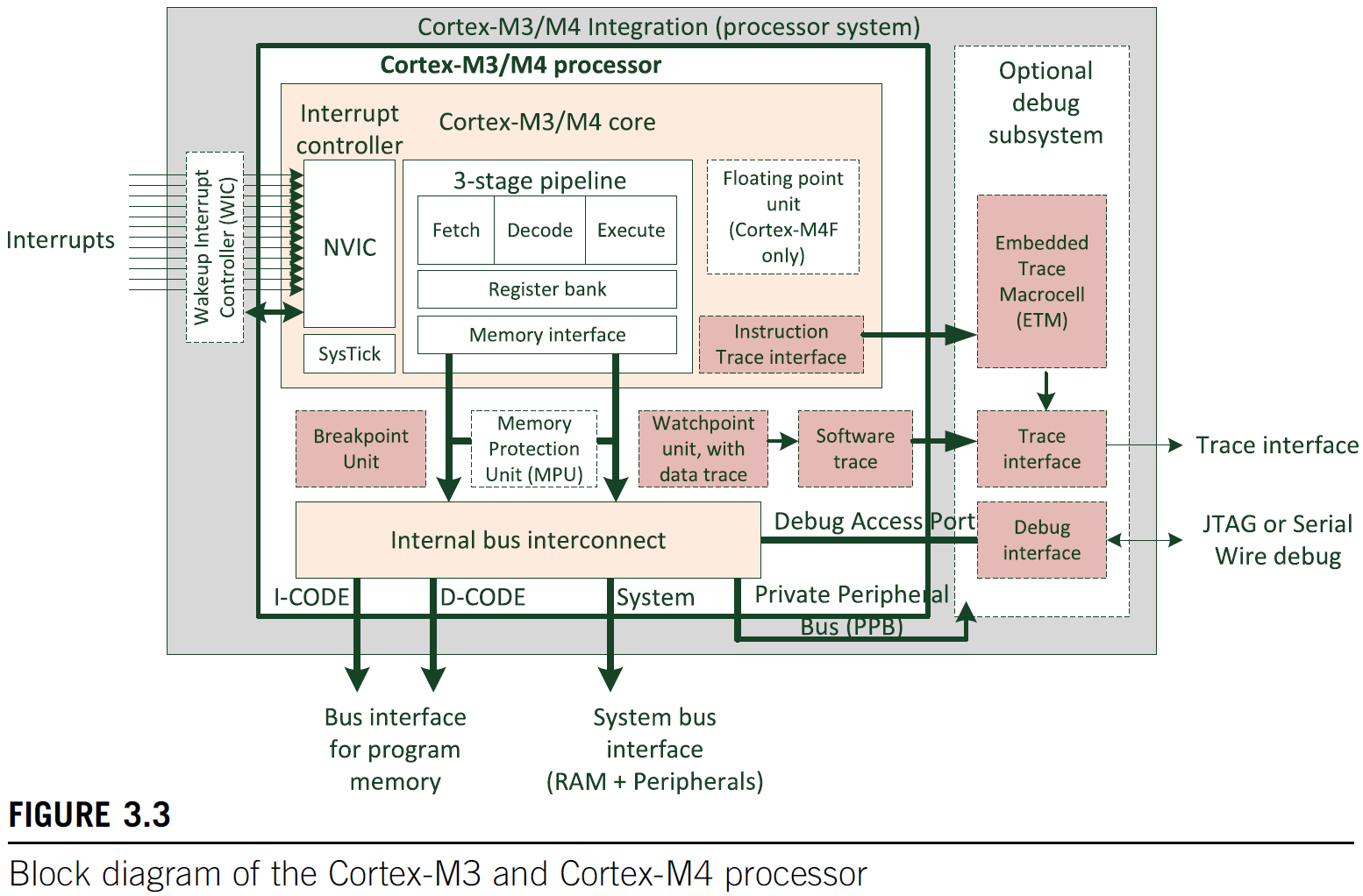

在博文：ARM 代码烧录方案与原理详解 中已经介绍过ARM Cortex 提供的Debug Port，下图中颜色较深的模块都是ARM CoreSight 的组成部分，对外提供了Debug 和Trace 两个接口：

ARM Cortex-M 调试跟踪模块主要包含以下几个部分：

• FPB(Flash Patch and Breakpoint) Unit：闪存地址重载指的是将Code空间的指令或字面量重载到SRAM 中，断点单元可以产生断点事件，从而使处理器进入调试模式（暂停处理器模式或者调试监视器异常模式，后者不暂停处理器而是执行异常处理程序）；
• DWT(Data Watchpoint and Trace) Unit：数据观察点单元可以产生数据观察点事件，让处理器进入调试模式（halting mode or debug monitor exception mode）。数据跟踪单元可以产生跟踪数据包（包括数据值、数据地址、当前PC 值等信息），汇入到Advanced Trace Bus，经Trace Port 输出；
• ITM(Instrumentation Trace Macrocell)：测量跟踪单元（也称软件调试跟踪单元），可以将软件生成的调试信息封装到跟踪数据包中，并生成时间戳插入到跟踪流中，以帮助调试器重建事件的时序信息。也可以用作处理器内部的跟踪数据包合并设备，将DWT 数据包、软件调试数据包、时间戳数据包合并在一起（有一个FIFO 缓冲区以减少跟踪数据包的溢出），经Trace Port 输出；
• ETM(Embedded Trace Macrocell)：用于提供指令跟踪功能，可以生成包含指令执行流的跟踪数据包，以帮助调试器重建处理器执行的指令序列。ETM 还提供了一个FIFO 缓冲区，以便为TPIU 提供足够的时间去处理和序列化这些跟踪数据包；
• TPIU(Trace Port Interface Unit)：跟踪端口接口单元，用于把DWT、ITM 和ETM 汇聚来的跟踪数据包格式化，并输出到片外捕获设备（比如J-Trace、ULINKPro 等）。TPIU 有两种输出模式，一种是使用单根Serial Wire Output (SWO) 的Serial Wire Viewer (SWV) mode，另一种是使用四根parallel data output 加一根时钟信号引脚的Clocked mode。


从上面对ARM CoreSight 的简单介绍可以看出，Debug 和Trace 是两个不同的通路，对外也分别提供了Debug Port 和Trace Port。从调试过程是否会显著影响程序原来的执行流程看，调试跟踪可分为两种类型：

• 侵入式调试：可通过设置断点、数据观察点等让程序暂停执行或单步执行（可访问存储器及寄存器数据）。对于不能停止的程序（比如电机控制程序，突然暂停可能烧坏电机），还提供了调试监视器模式（中断号为12的系统异常Debug monitor），当发生调试事件（比如断点事件、数据观察点事件、外部调试请求事件等）时，去执行调试监视器异常处理程序（可更改内存堆栈数据），而不影响高优先级中断的响应；
• 非侵入式调试：可通过指令跟踪、数据跟踪、软件生成的跟踪数据（可即时访问存储器及外设数据），获知处理器执行的指令序列、事件发生的时序信息等，分析软件执行过程中出现的Bug 或瓶颈。

了解了ARM CoreSight 调试跟踪系统的大概组成结构和基本工作原理，我们重点看下Debug Port 和Trace Port：

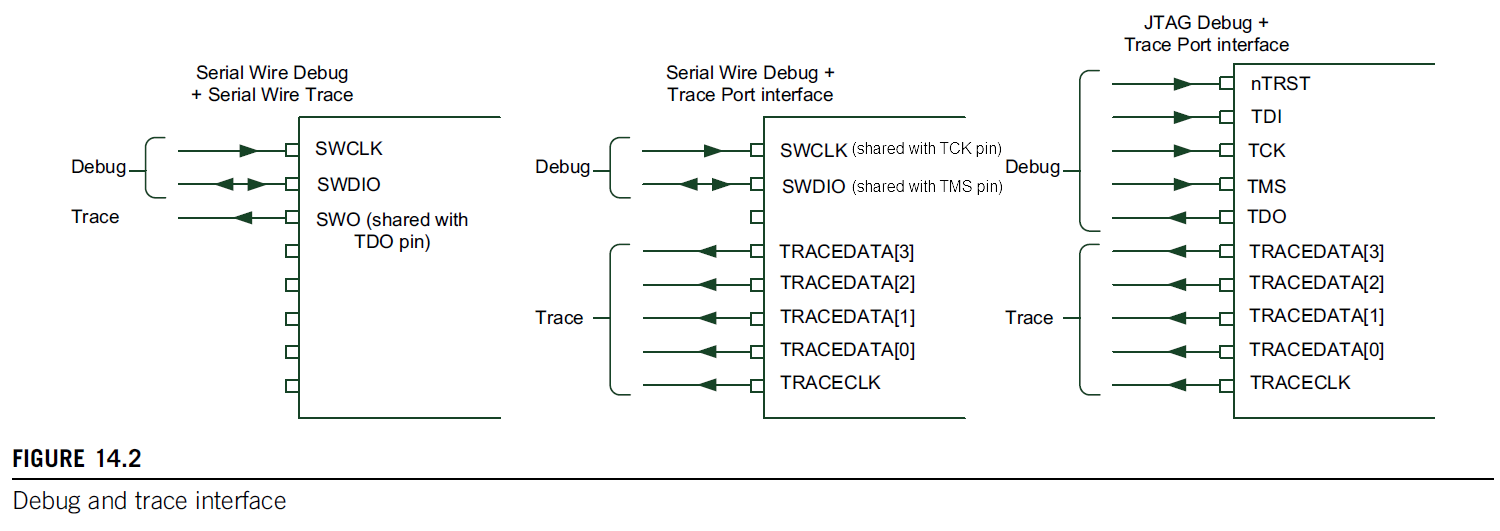

我们经常使用的硬件调试器比如J-LINK、ST-LINK、CMSIS-DAP 等都支持SWD Debug Port + SWO Trace Port，支持Clocked Trace Port 的调试器比较少，比如J-Trace、ULINKPro 是支持这种Parallel Trace Port 的。5线的并行Trace Port 传输数据的速度更快，但占用的引脚更多，一般情况下都使用SWO Trace Port 以节省引脚。SWD Debug Port 也比JTAG Debug Port 使用更少的引脚数，因此上图最左边的组合更常用。

二、嵌入式系统调试工具

了解了调试原理，更重要的是会借用强大的调试工具，更高效的获取代码执行的详细信息，更快速的解决代码运行的bug 和瓶颈。本文使用nRF5 SDK 中的示例代码展示不同的调试工具和方法，开发调试环境搭建可参考博文：如何实现扫码连接BLE 设备的功能？

• 硬件平台：nRF52 开发板，芯片型号为nRF52832_QFAA；
• 软件平台：nRF5 SDK 版本 nRF5_SDK_17.0.2_d674dde，SoftDevice(BLE protocol stack)版本 s132_nrf52_7.20，基于Windows 10_x64；
• 编译调试工具：代码编辑VSCodeUserSetup-x64-1.54.2，代码编译gcc-arm-none-eabi-9-2019-q4-major-win32-sha2，代码调试跟踪JLink_Windows_V696、Ozone_Windows_V322b_x64、SystemView_Windows_V330_x64；
• 示例工程代码：.nRF5_SDK_17.0.2_d674ddeexamplesble_peripheralble_app_uart

2.1 J-LINK GDB Server 命令调试

接着从前篇博文的末尾：GDB 远程调试开始介绍，ARM Cortex-M 一般使用arm-none-eabi-gcc 编译器进行编译，我们先找到工程代码的Makefile 文件 .examplesble_peripheralble_app_uartpca10040s132armgccMakefile，然后使用make 命令编译工程代码，并将其烧录到nRF52 DK 内，图示如下：

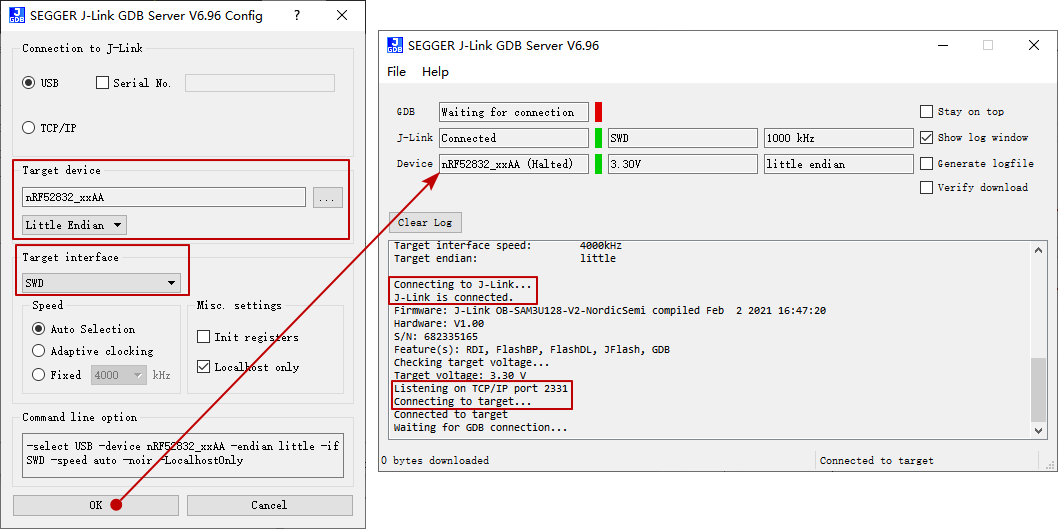

按照前篇博文GDB 远程调试的方法，启动调试代码，首先打开J-Link GDB Server.exe 程序，配置界面如下：

J-Link GDB Server 启动后，监听TCP/IP Port 为localhost:2331，我们在Terminal(cmd/shell) 执行arm-none-eabi-gdb 程序后，输入target remote localhost:2331 即可连接上J-Link GDB Server，再读入带调试信息的ELF 文件，就可以开始远程调试嵌入式代码了：

GDB 命令调试并不直观，而且嵌入式系统更多的需要查看处理器及外设寄存器的值、内存数据、反汇编代码等比较靠近硬件底层的信息，为方便查看这些信息，常使用图形界面来进行调试跟踪。即便使用可视化调试界面，底层依然需要GDB 命令支持，GDB 查询寄存器数据、内存数据、反汇编代码的命令如下：

2.2 VS Code Cortex-Debug 可视化调试

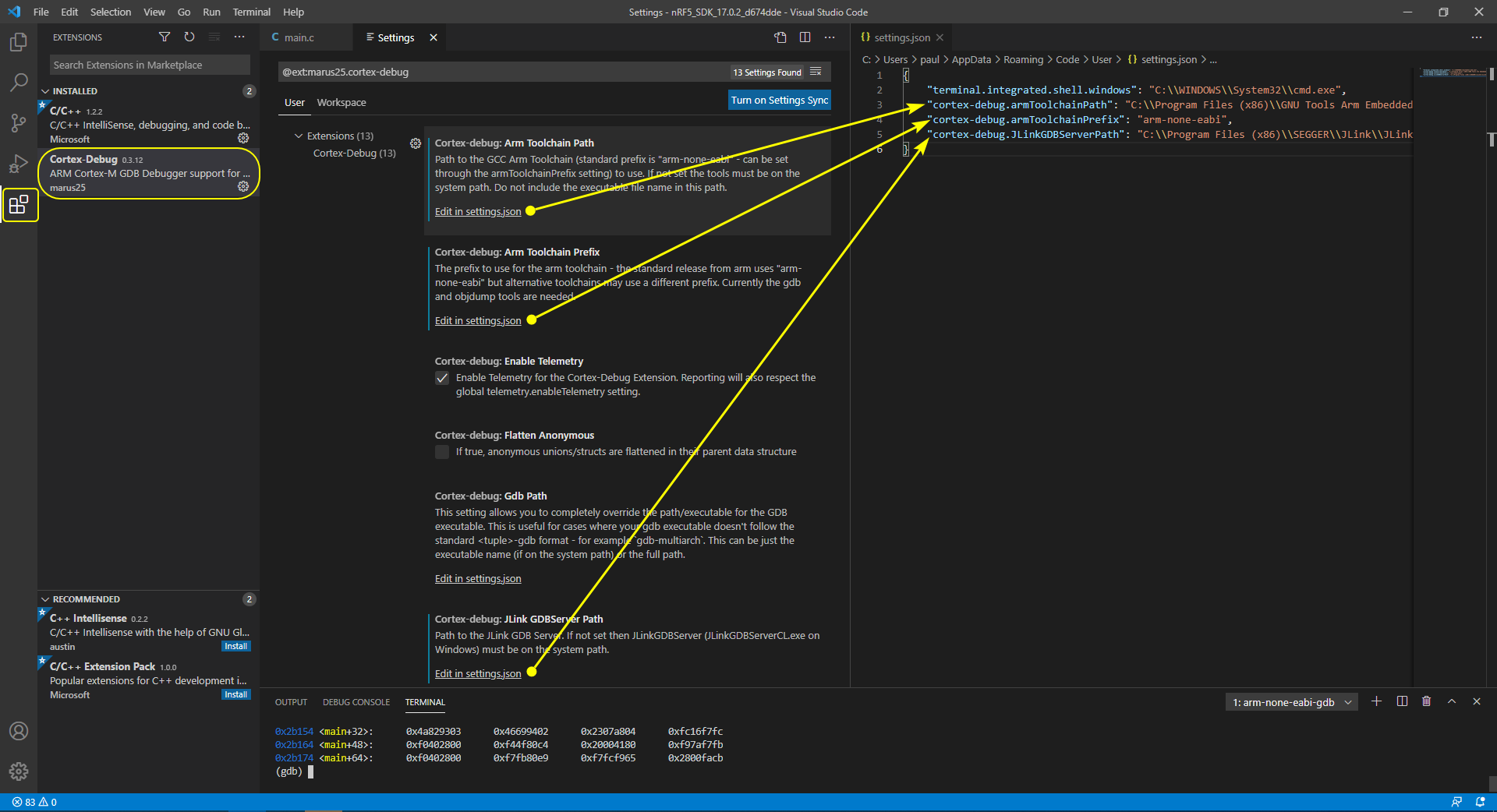

VS Code 作为一款代码编辑器，提供了丰富的扩展库，对于Cortex-M 嵌入式芯片的调试也提供了一个扩展库Cortex-Debug，我们可以使用这个库实现嵌入式调试功能，Cortex-Debug 的下载和配置界面如下（参见博文：Cortex-debug 调试器使用介绍）：

# settings.json
{
    "terminal.integrated.shell.windows": "C:\WINDOWS\System32\cmd.exe",
    "cortex-debug.armToolchainPath": "C:\Program Files (x86)\GNU Tools Arm Embedded\9 2019-q4-major\bin",
    "cortex-debug.armToolchainPrefix": "arm-none-eabi",
    "cortex-debug.JLinkGDBServerPath": "C:\Program Files (x86)\SEGGER\JLink\JLinkGDBServerCL.exe",
}

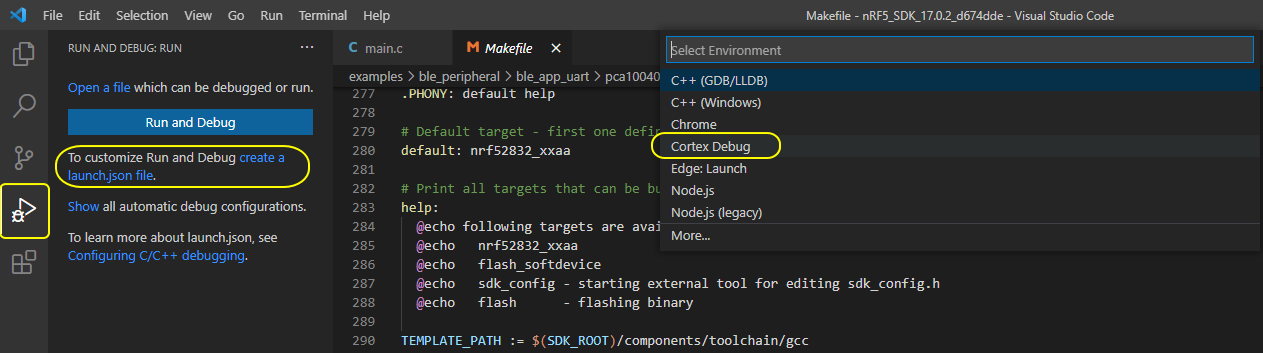

配置好编译工具链路径cortex-debug.armToolchainPath 和JLinkGDBServerCL.exe 路径cortex-debug.JLinkGDBServerPath，就可以创建被调试工程的启动文件launch.json 了，创建过程如下：

启动文件launch.json 中需要配置包含调试信息的ELF 文件路径executable，调试器类型servertype及调试接口interface，目标芯片型号device，目标芯片svd 文件路径svdFile 这几个属性值（还可以配置runToMain 为true，表示执行到main 函数起始位置暂停）：

# launch.json
{
    // Use IntelliSense to learn about possible attributes.
    // Hover to view descriptions of existing attributes.
    // For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Cortex Debug",
            "cwd": "${workspaceRoot}",
            "executable": ".\examples\ble_peripheral\ble_app_uart\pca10040\s132\armgcc\_build\nrf52832_xxaa.out",
            "request": "launch",
            "type": "cortex-debug",
            "servertype": "jlink",
            "svdFile": "C:\Users\paul\AppData\Local\Arm\Packs\NordicSemiconductor\nRF_DeviceFamilyPack\8.35.0\SVD\nrf52.svd",
            "interface": "swd",
            "device": "nRF52832_xxAA",
            "runToMain": true
        }
    ]
}

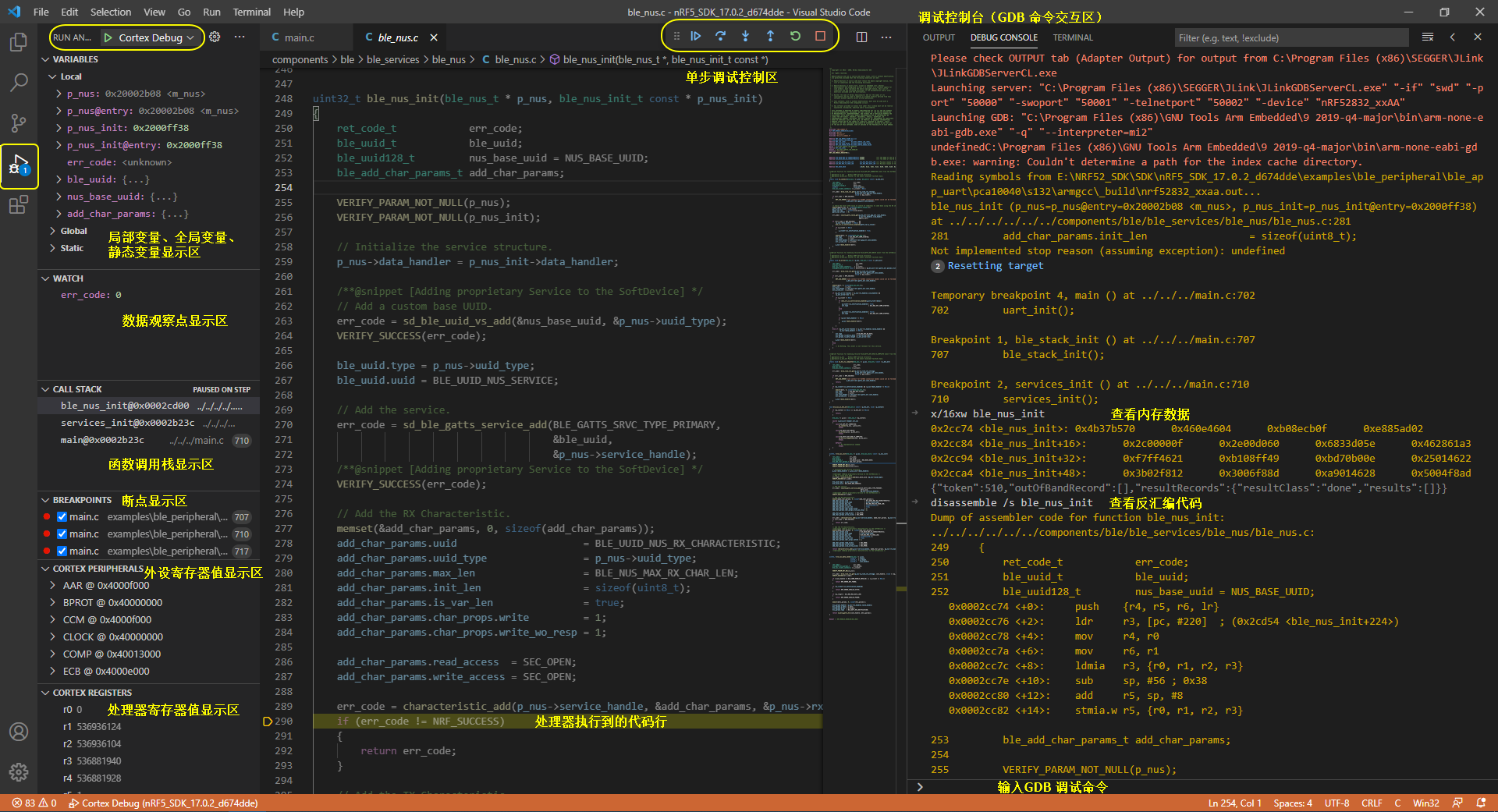

到这里Cortex-Debug 就配置好了，可以开始调试了，点击Start Debugging(Cortex Debug) 按钮，程序会暂停到main函数起始位置（设置了"runToMain": true），单步调试，我们可以从VS Code 界面获得的调试信息如下：

2.3 IDE 与Ozone 调试跟踪工具

我们开发调试嵌入式系统也经常使用IDE(Intergreated Development Environment) 工具，比如调试开发Cortex-M 芯片的Keil MDK(Microcontroller Development Kit)、IAR Embedded Workbench、SEGGER Embedded Studio 等。比如nRF5 SDK 就支持四种开发调试工具，除了ARMGCC 需要配合代码编辑器比如VS Code外（前面我们已经展示了VS Code 配合ARMGCC 如何实现代码编辑、编译、调试的），其余三个都是兼具代码编辑、编译链接、调试跟踪的IDE 工具：

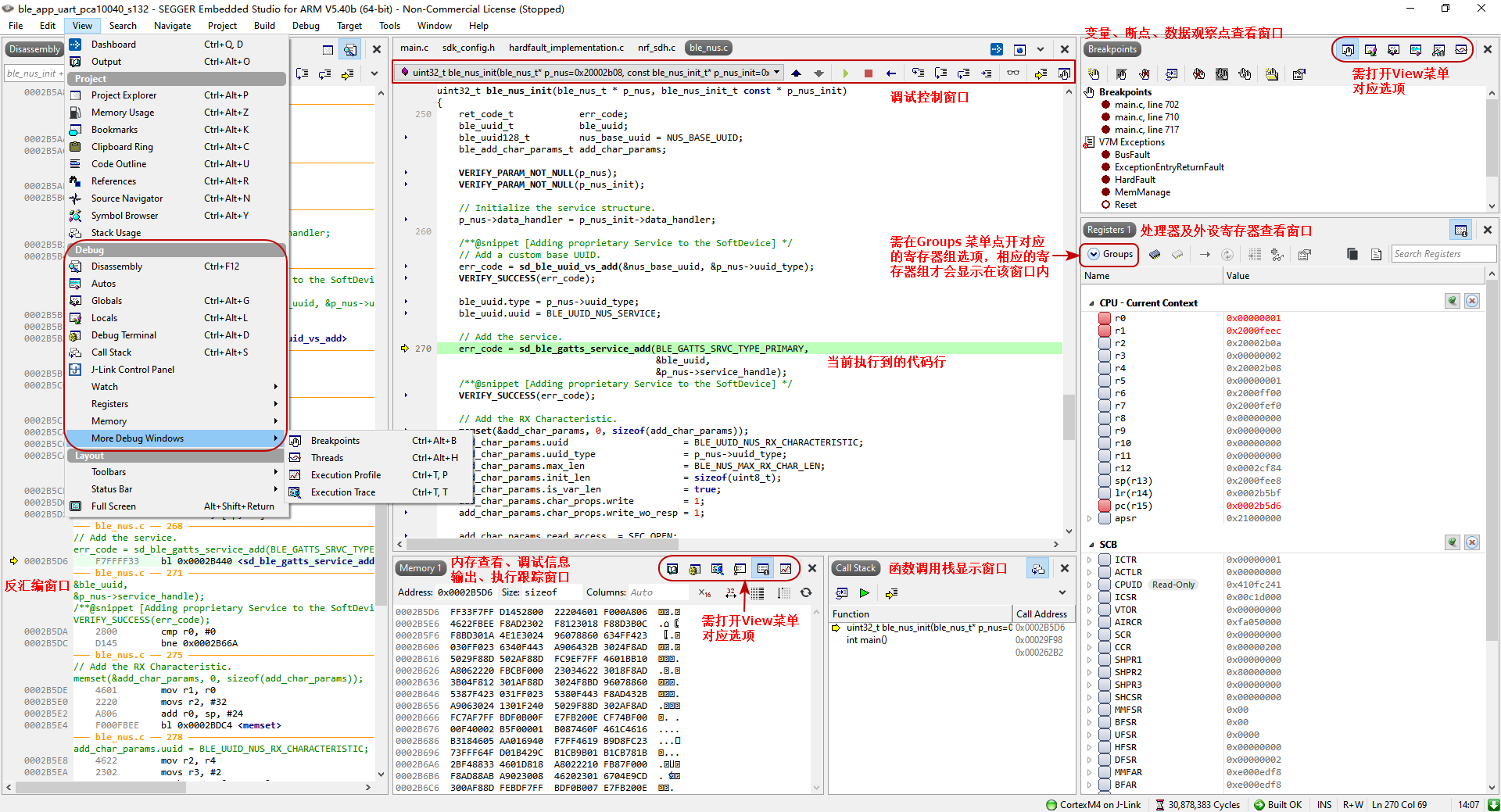

Nordic 官方推荐使用SEGGER Embedded Studio，这里就简单展示下该IDE 的调试跟踪界面（打开.examplesble_peripheralble_app_uartpca10040s132sesble_app_uart_pca10040_s132.emProject 工程，然后点击菜单Debug–>Go 或按F5 键）：

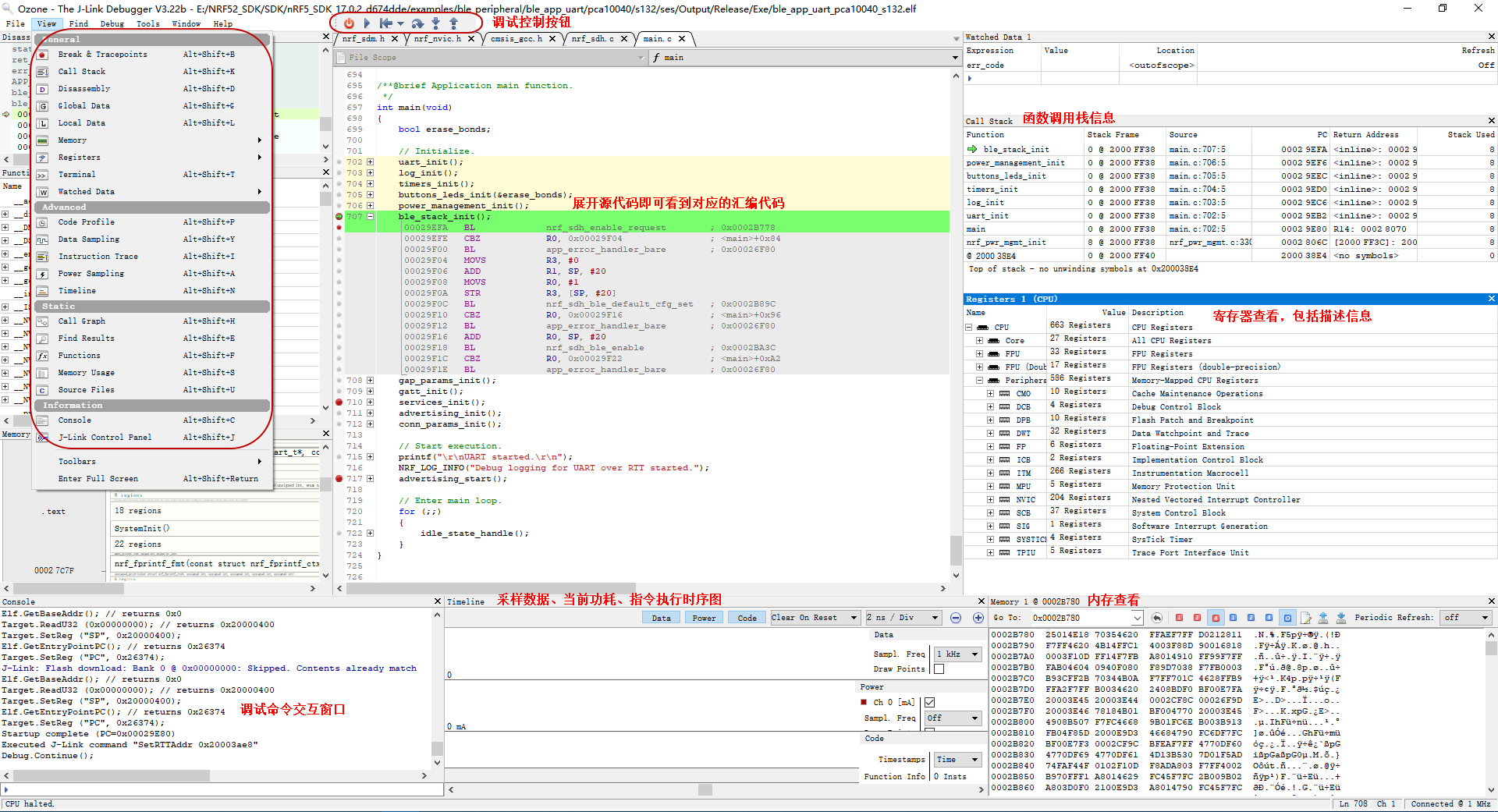

如果不想使用IDE，也可以使用比较轻便的调试信息展示工具，比如SEGGER 开发的Ozone，该工具安装包只有20MB，可单独配置使用，也可由SEGGER Embedded Studio 通过菜单Debug–> Debug With Ozone 启动。Ozone 不仅可以图形化显示前面介绍的调试信息（比如变量、断点、数据观察点、寄存器、内存、反汇编、调用栈等），还可以展示数据采样信息、指令跟踪信息、甚至是实时功耗信息等，可以帮助我们分析代码的覆盖率和执行效率，帮助我们定位软件执行bug 与瓶颈。Ozone 调试信息图形化显示界面如下（可参考博文Ozone Analyzer或点击Help–> User Guide 查看说明文档）：

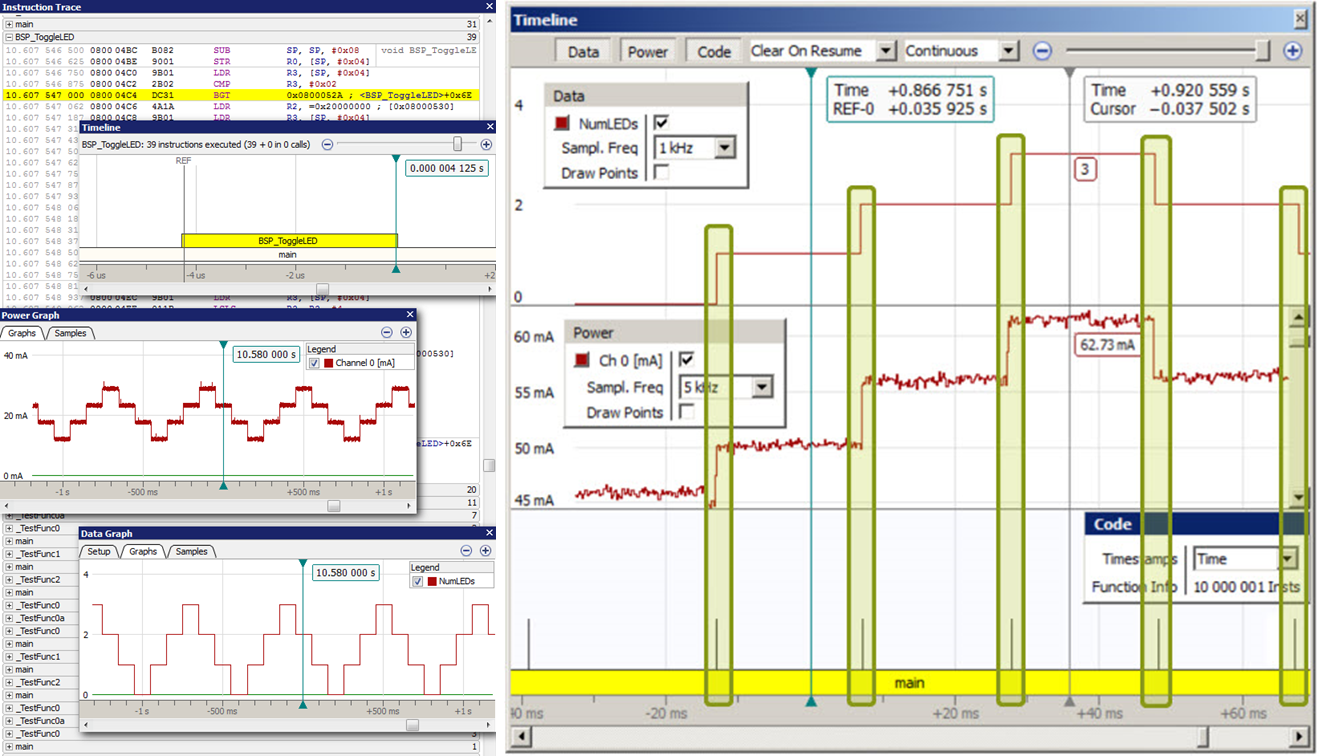

这里重点关注下 Trace 信息，主要是上图View 菜单Advanced 部分的内容。来自DWT、ITM、ETM 的跟踪数据可以帮助我们了解处理器执行的指令序列、数据或事件的时许、功耗的变化曲线等信息，配合ITM 为跟踪数据包添加的时间戳信息，我们可以查看包含Data、Power、Code 的Timeline 界面如下：

2.4 SystemView 调试跟踪工具

如果在目标芯片上运行了RTOS 操作系统或者通信协议栈这类相对复杂的任务调度或事件驱动代码，也可以使用SystemView 展示嵌入式系统内实时发生的任务切换或事件回调时序信息，帮助我们了解系统或协议栈运行时的细节，从而更高效的定位系统运行过程中的bug 或瓶颈。

SystemView 包含两部分代码（仅可用于J-LINK 或J-Trace 调试器，仅使用Debug Port，不需要Trace Port）：

1. PC 上运行的可视化应用程序SystemView，安装包只有不到7MB，独立使用；
2. 目标芯片上运行的系统信息监测代码，在开发嵌入式系统代码时需要移植并集成到目标系统内，需要占用约2KB 的ROM 空间和约0.6 KB 的RAM 空间。

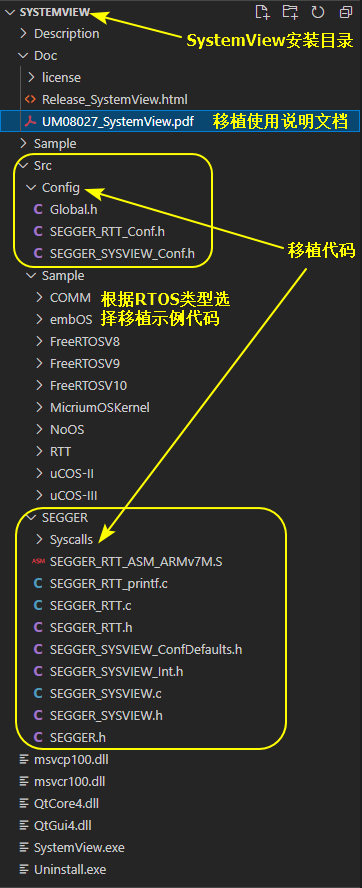

使用SystemView 的关键是向目标系统内添加移植SystemView 目标芯片端的代码，需要移植的代码可以到SystemView 安装目录.Program FilesSEGGERSystemViewSrc 找到，移植说明可以参考文档.SEGGERSystemViewDocUM08027_SystemView.pdf，需要移植的文件如下：

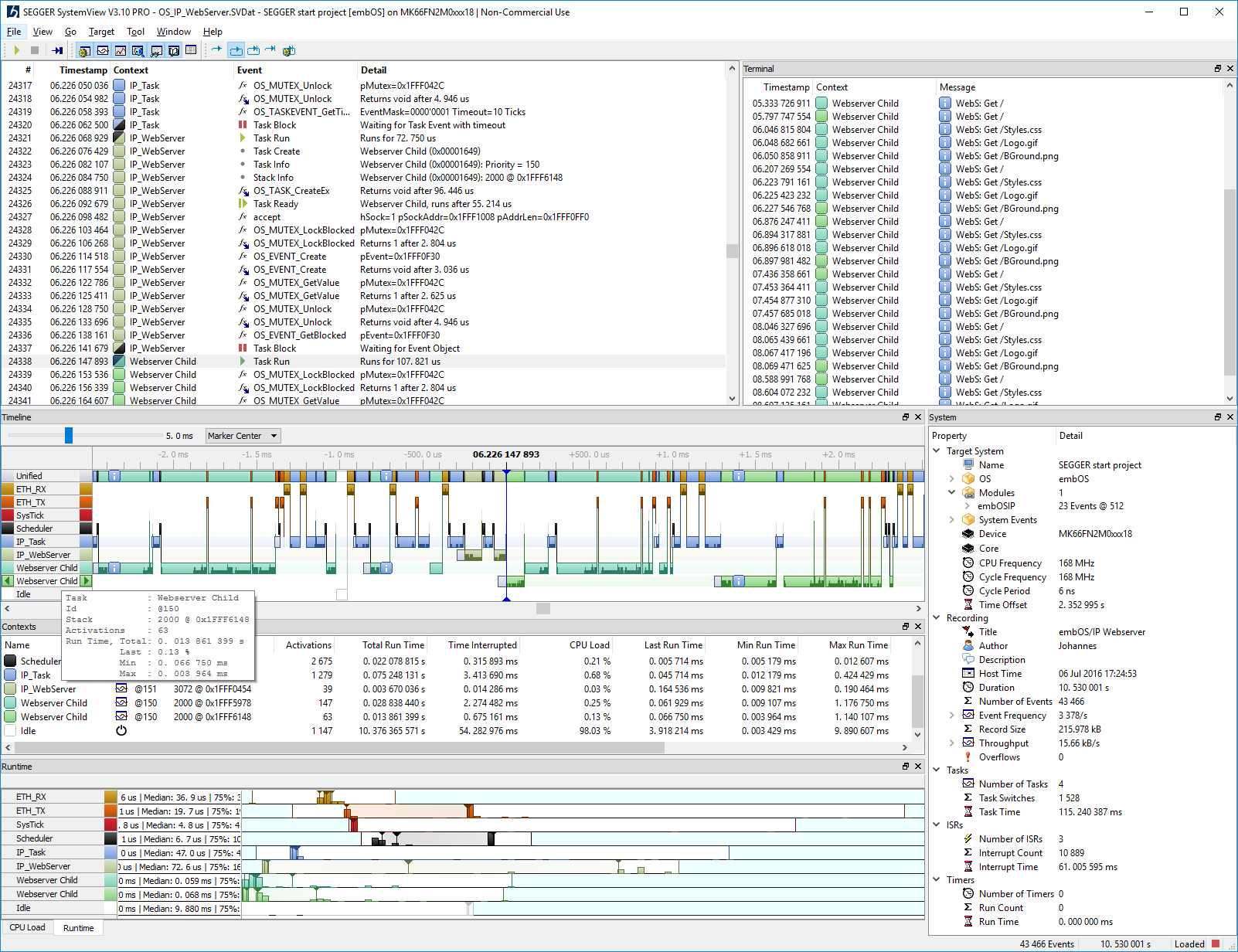

这里就不展示SystemView 目标芯片端代码移植过程了，可以参考pdf 文档逐步操作，SystemView 以图形化方式展现出来的任务调度或事件触发回调时序图如下：

通过SystemView，可以分析执行了哪些中断、任务和软件计时器？它们使用了多少次、何时执行以及使用了多少时间？SystemView 向我们展示了嵌入式系统内到底发生了什么、以什么顺序？哪个中断触发了哪个任务切换？哪个中断和任务调用了底层模块的哪个API函数？这些信息的实时采集精度可以精确到一个CPU 周期，然后以时序图的形式呈现出来，放大时序图可以看到细节。
