概述
Step1.修改仿真后结果文件的文件名，便于后续绘图，否则文件之间会互相覆盖
图1 仿真5次后result中的结果

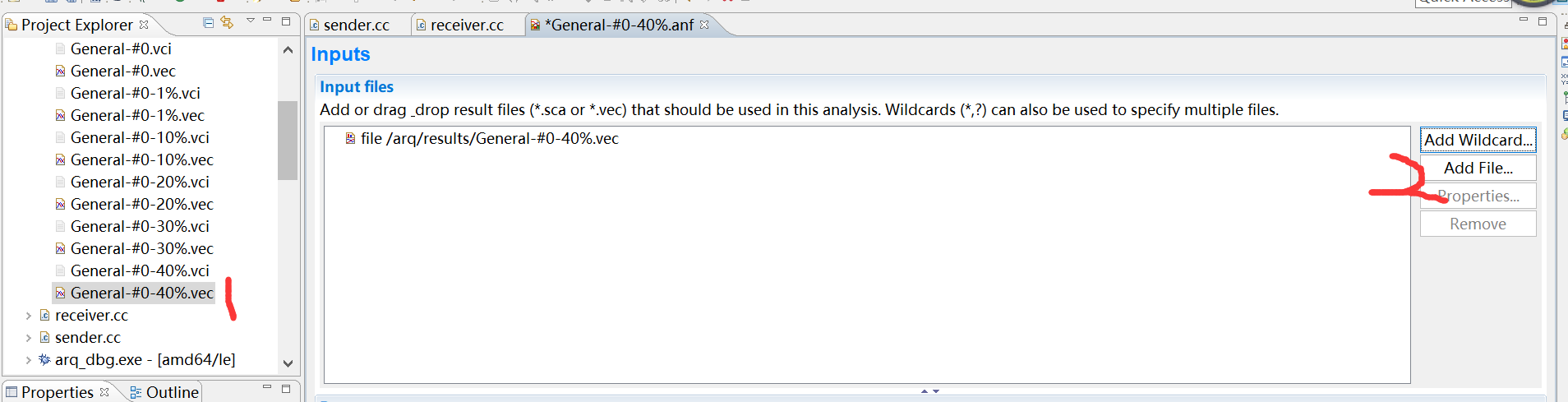

Step2.随便打开其中的一个vec文件，点击AddFile
图2 Step2
Step3.在空白区域输入其他结果文件的首字母，就会在下方出现其他结果文件，点击OK添加，直至将所有的文件都添加完
图3 Step3
图4 添加完成后的结果

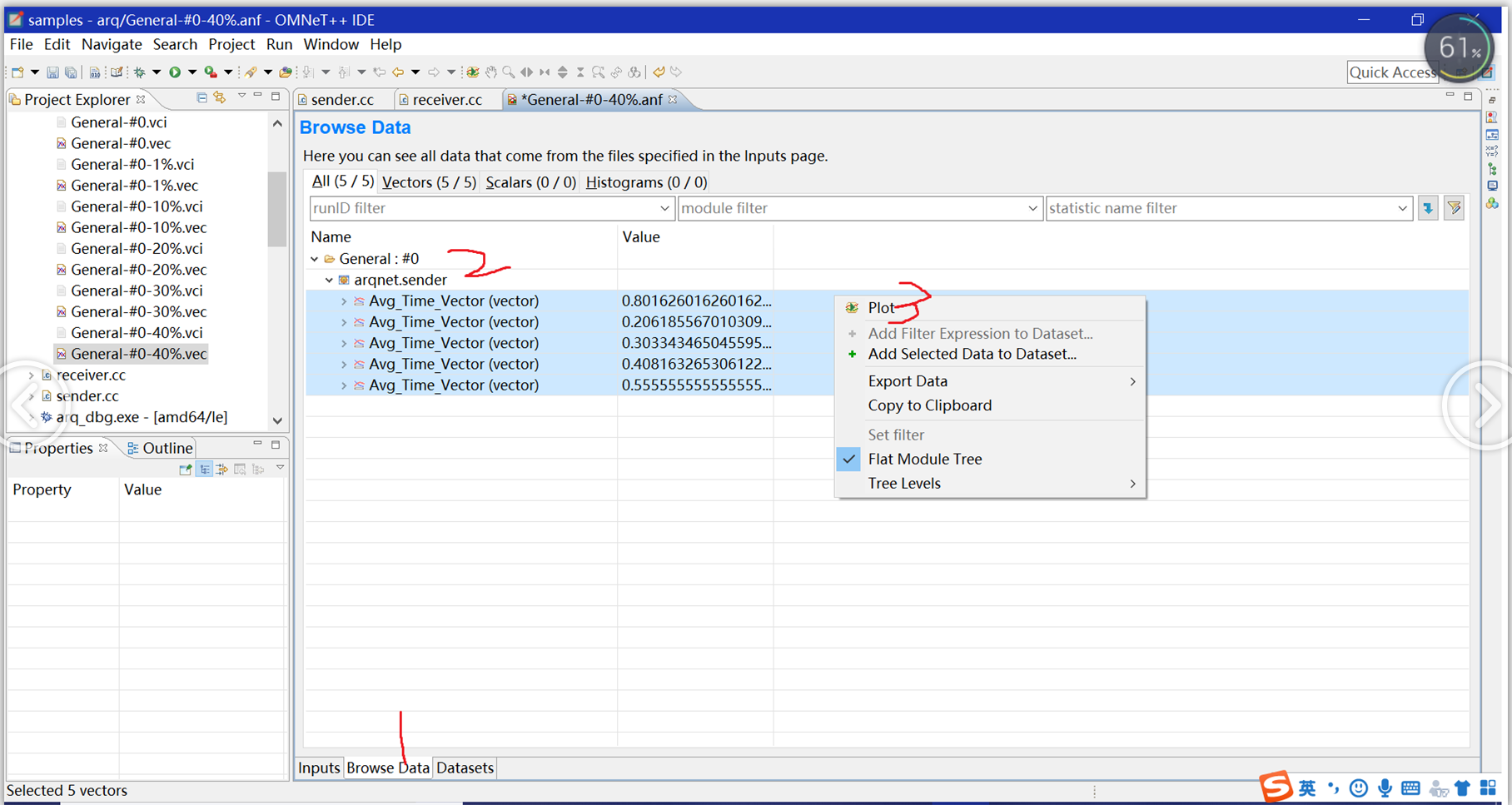

Step4.点击下方选项卡的Browse Data，依次展开文件夹，按住crtl同时选中多个结果，右键plot
图5 Step4

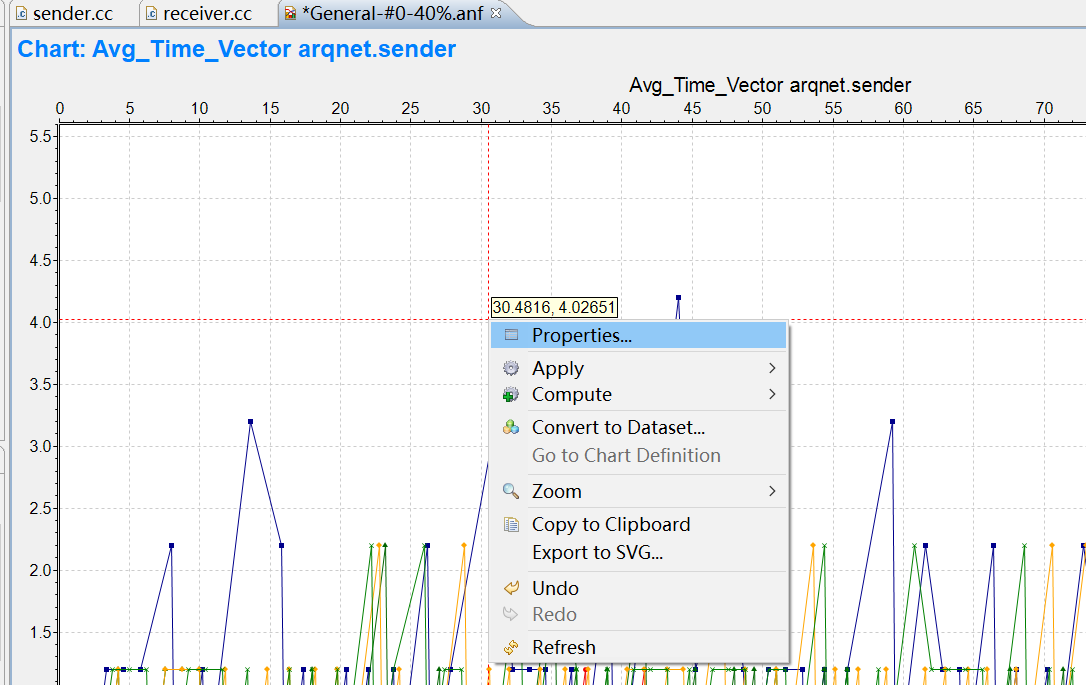

Step5.在图上右键，properties
图6 Step5
Step6.点击Legend选项卡，设置图例样式，再点apply，就会发现上方有图例啦
图7 Step6

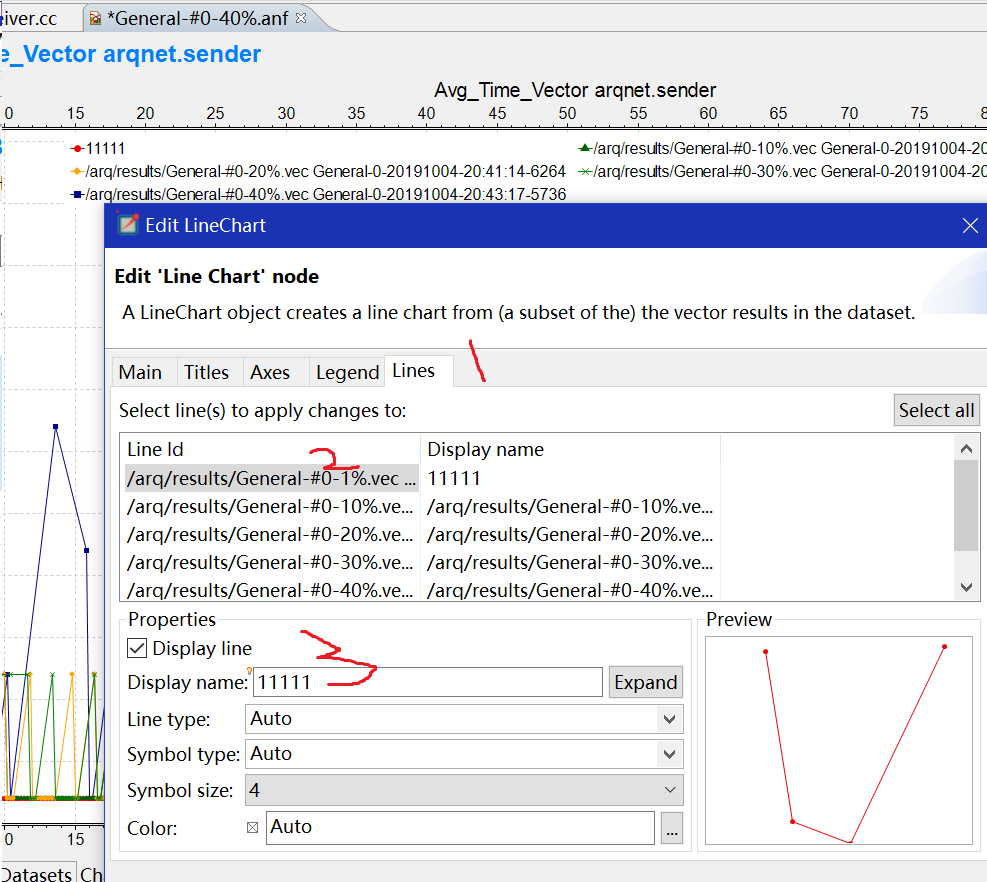

Step7.点击Lines选项卡，选中某条线，在DisplayName中修改名称
图8.Step7

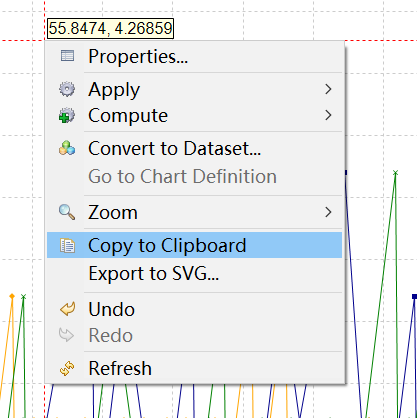

Step8.在图上右键，复制图到剪切板，随便找个画图板或QQ之类的程序粘贴导出图片
图9.Step8

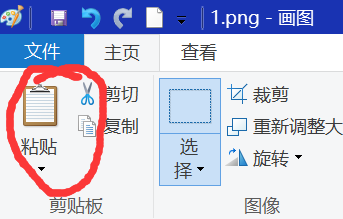

图10.画图板粘贴
