概述

0c9ee5366a0de3ffdabfcae42c7180a0.png以下内容纯属个人理解,仅作参考0c9ee5366a0de3ffdabfcae42c7180a0.png 如果需要word版,请直接滑到文章末尾的点击左下角的 阅读原文 进行下载

第一章

1.必备知识:



:2.填空选择题

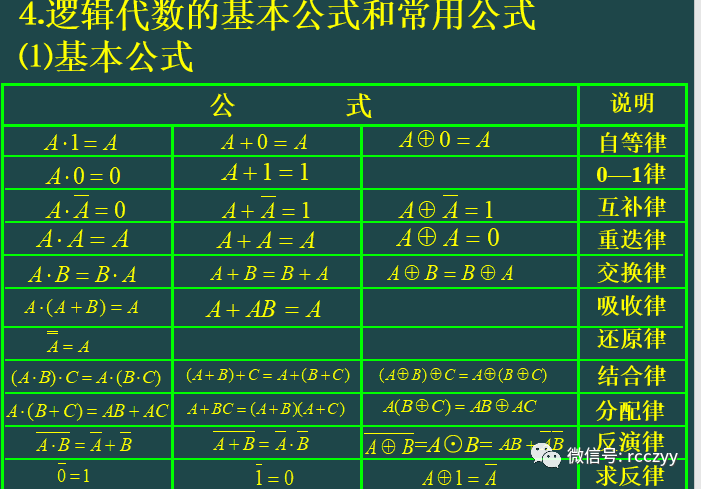

①.表达逻辑函数的4种方法:真值表,表达式,逻辑图,卡诺图

3.计算与应用题

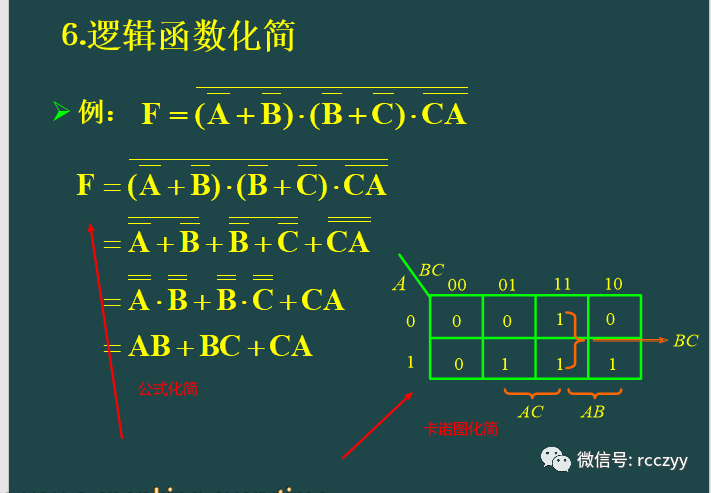

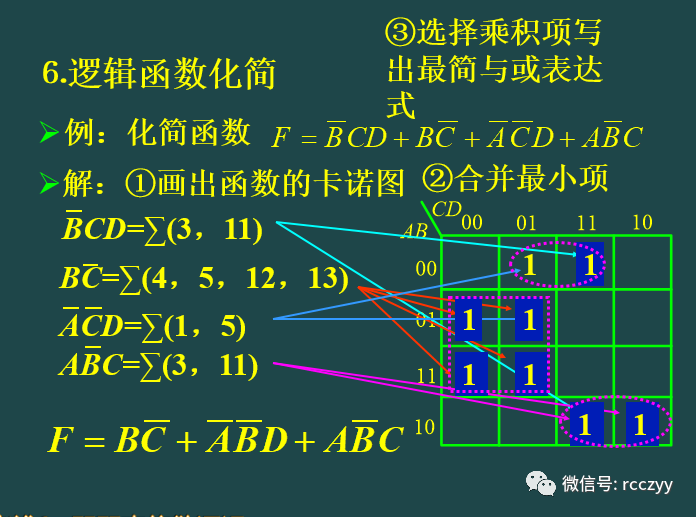

A.化简题



B.进制转换 :略

第二章

1.必备知识:

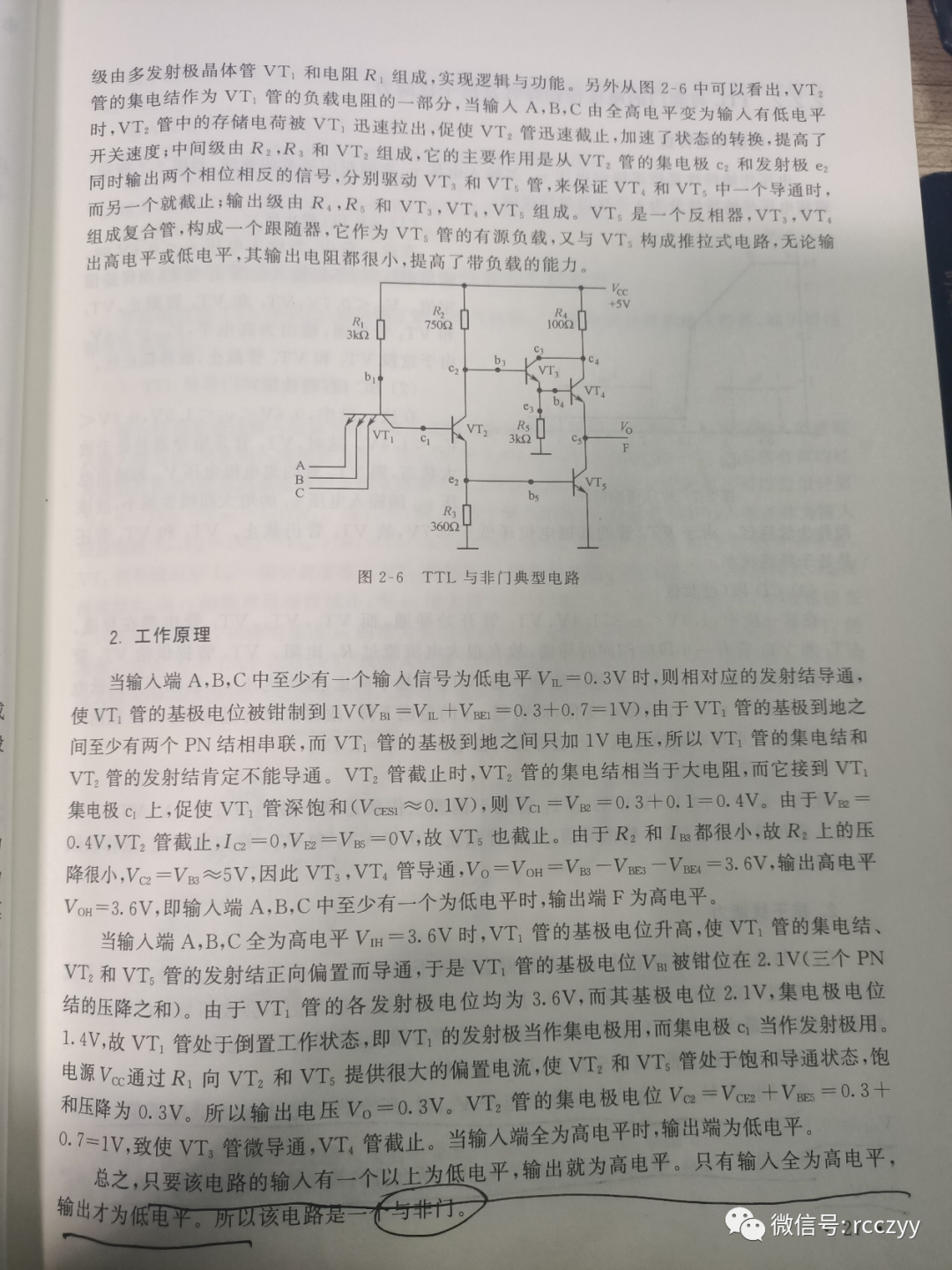

TTL与非门的工作原理 P27


OC门:集电极开路门电路 “线与”功能 符号


集电极负载电阻RL不能太大也不能太小

三态门:注意控制端是低电平有效还是高电平有效


该图是低电平有效   所以该图Y5为高阻状态

2.填空选择题:

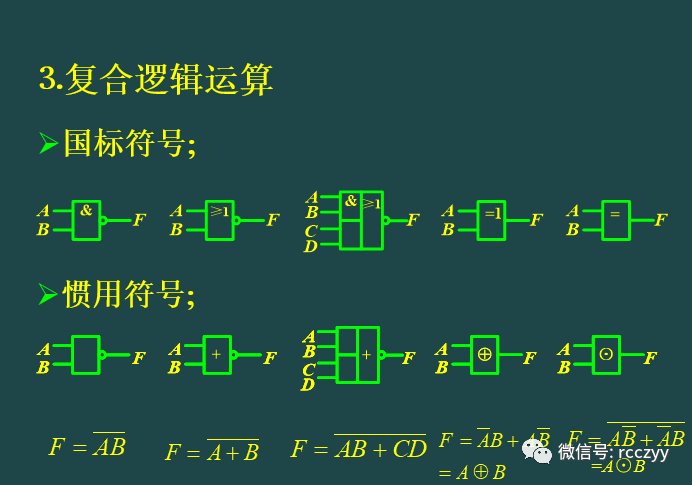

实现逻辑运算功能的电路称为逻辑门电路

关门/开门电平à最大低电平 0.8V/最小高电平1.8V

关门Roff/开门电阻Ronà保证TTL与非门关闭,输出为标准高电平所允许的最大电阻值/保证TTL与非门导通,输出为标准低电平所允许的最小电阻值

导通传输延迟时间tPHL:输出电压Vo由高变低的传输延迟时间

截止传输延迟时间tPLH:输出电压Vo由低变高的传输延迟时间

TTL工作电压5+-0.5V

MOS工作电压 按10V来算

多余输入端的处理情况如下:

与非门:多余输入端可以悬空不可以接地

或非门:多余输入端可以接地不可悬空

3.计算与应用题

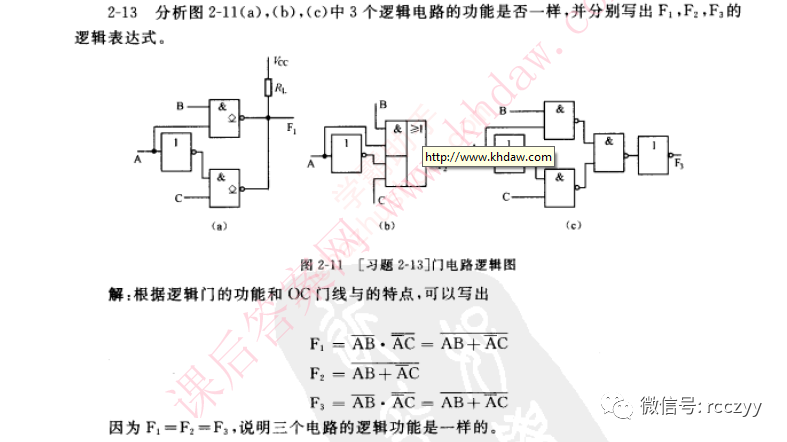

给电路图写逻辑函数


第三章

1.必备知识

2.选择填空

数字电路分为:组合逻辑电路(组合电路)、时序逻辑电路(时序电路)

编码器:常需将有特定意义的信息,编程若干二进制代码,这一工程称为编码。

译码器:将二进制代码转为特定意义的信息

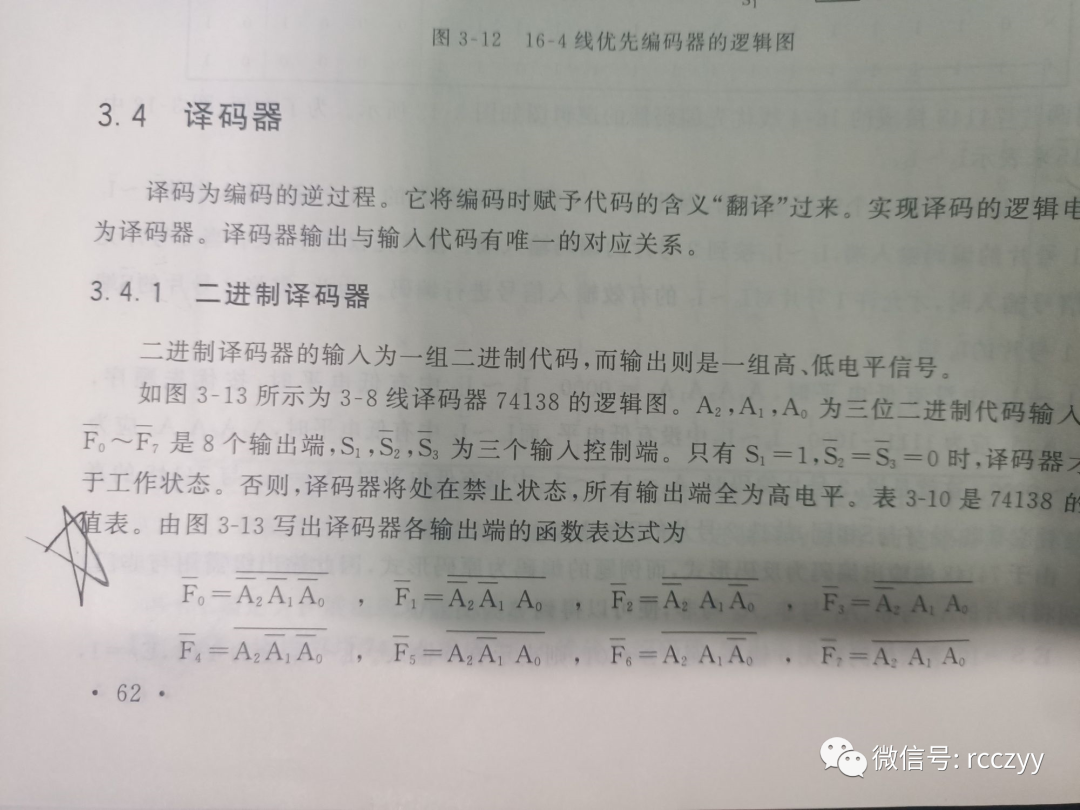

74138输出端的函数表达式:P62


半导体数码管和七段字形译码器:共阳极à输出低电平有效;共阴极à输出高电平有效

竞争-冒险:

原因:两个输入信号从不同电平同时向相反方向电平跳变,且跳变沿不陡所致。

消除:1.修改逻辑设计2.引入封锁脉冲 3.引入选通脉冲 4.加滤波电容

3.计算应用

小规模组合逻辑电路的设计

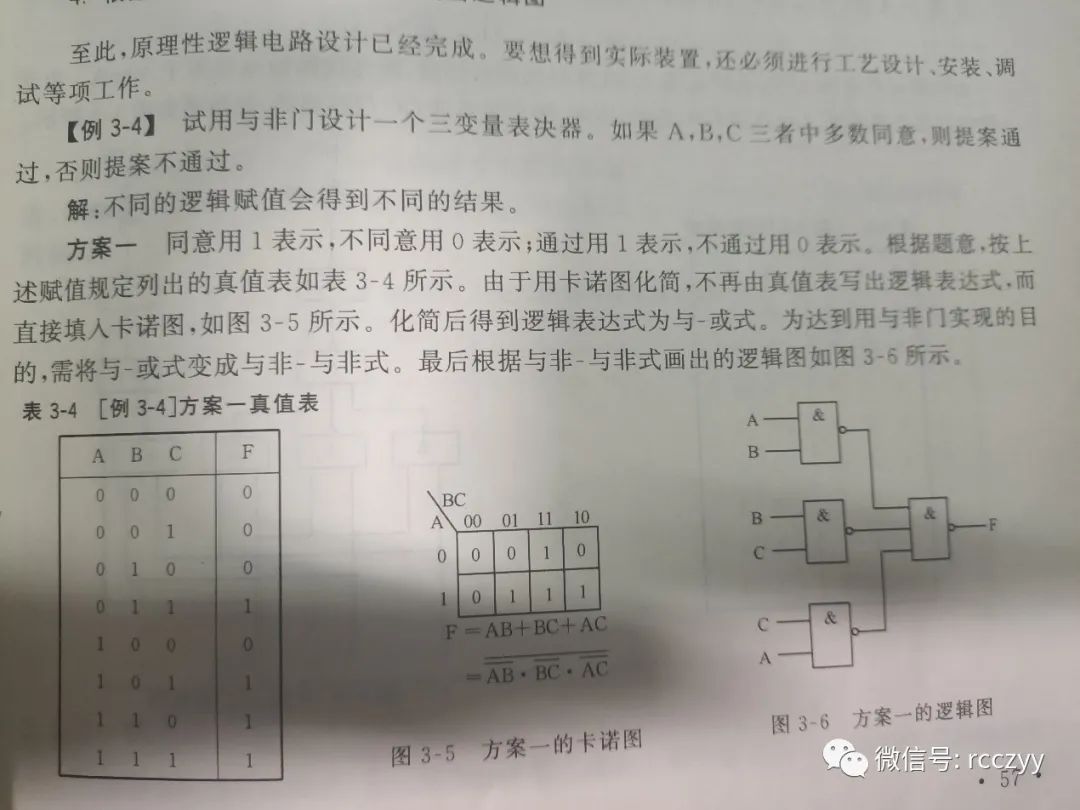

P57:三变量表决器

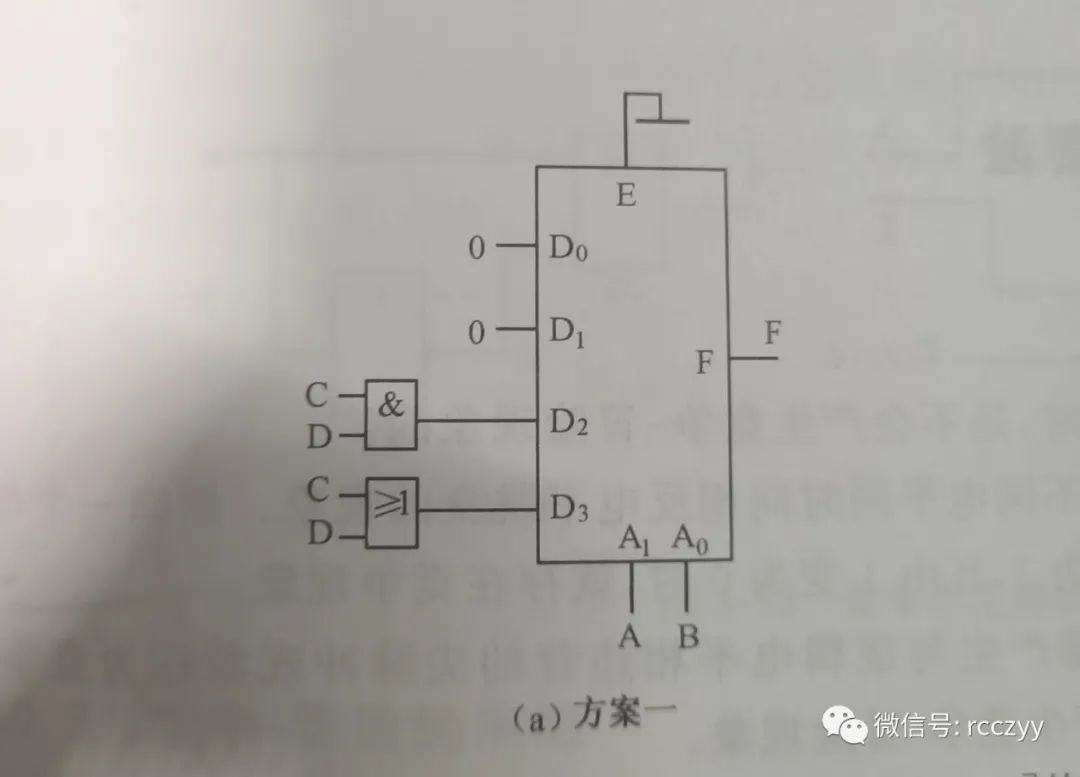

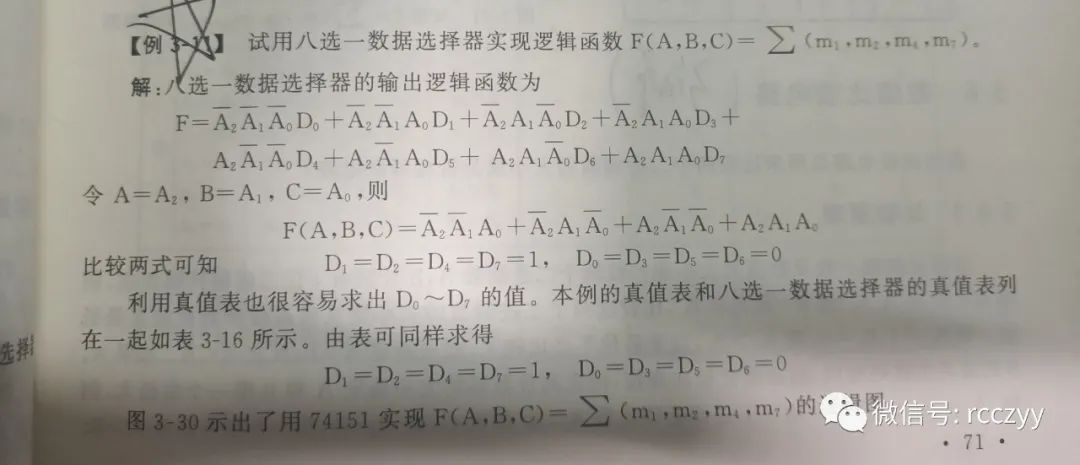

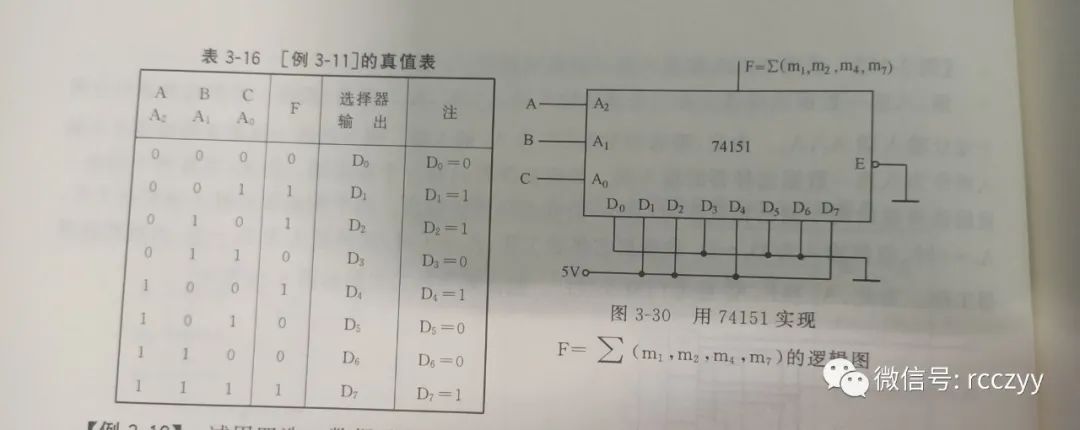

八选一数据选择器

P71 例题 3-11



二进制译码器 74138

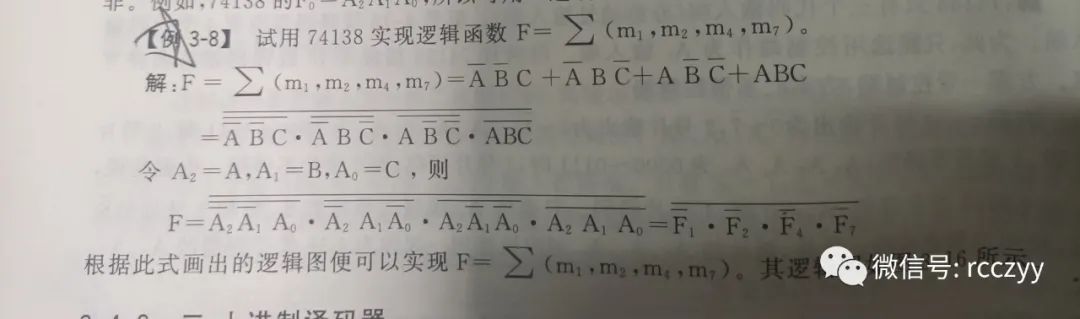

P64 3-8


P85中规模组合电路设计

方法步骤:1.列真值表2.写逻辑函数表达式 3.把逻辑函数变成与集成电路逻辑函数相似的式子4.画逻辑图

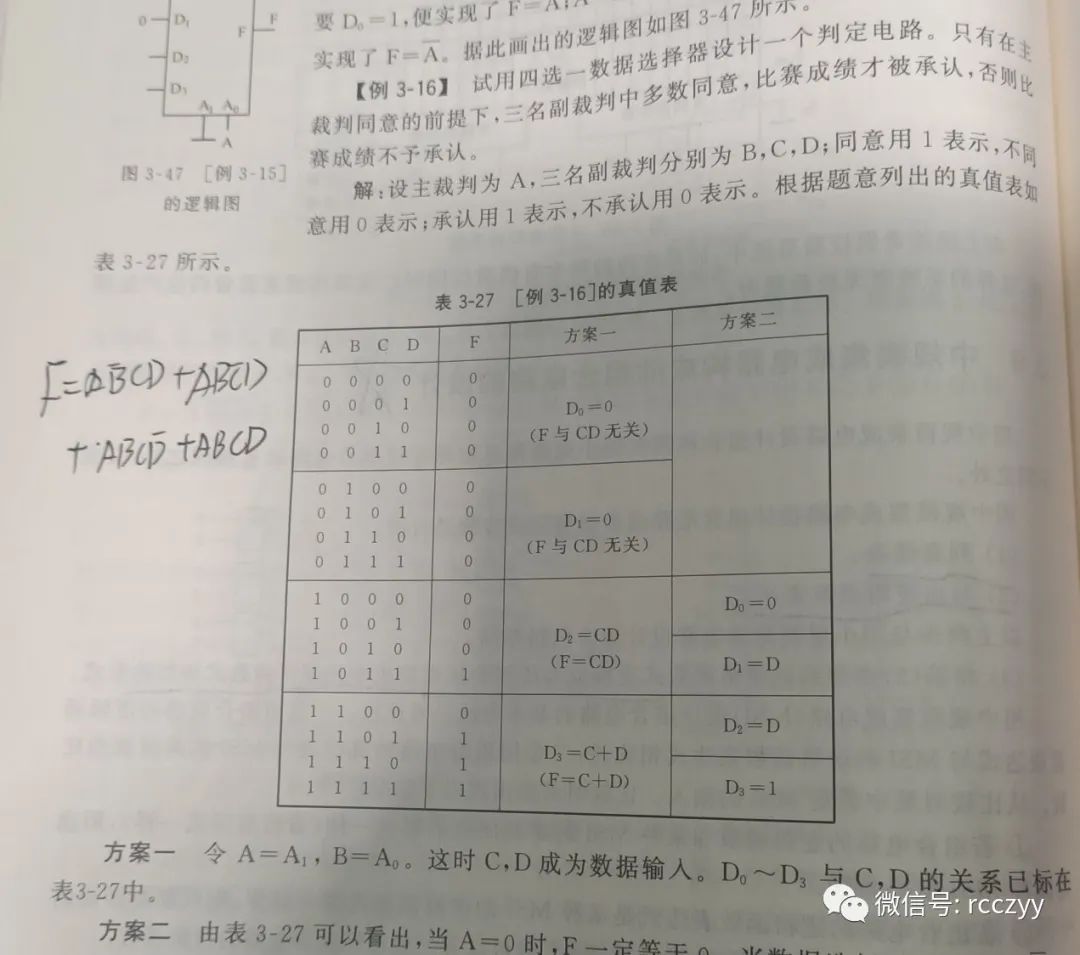

题:P86 3-16



第四章

1.必备知识

同步RS触发器:①符号图:

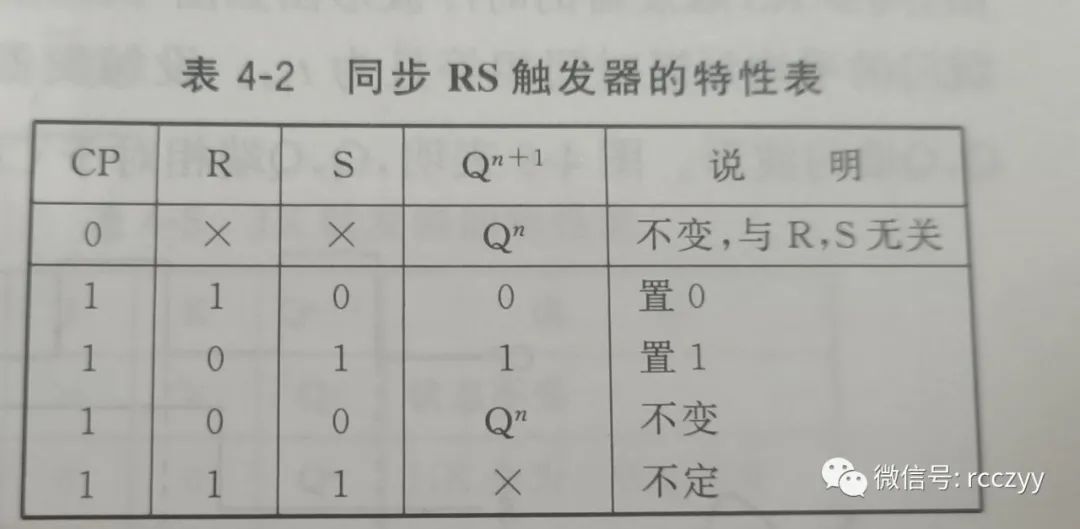

                            ②特性表:

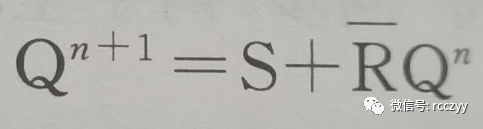

                           ③特性方程:

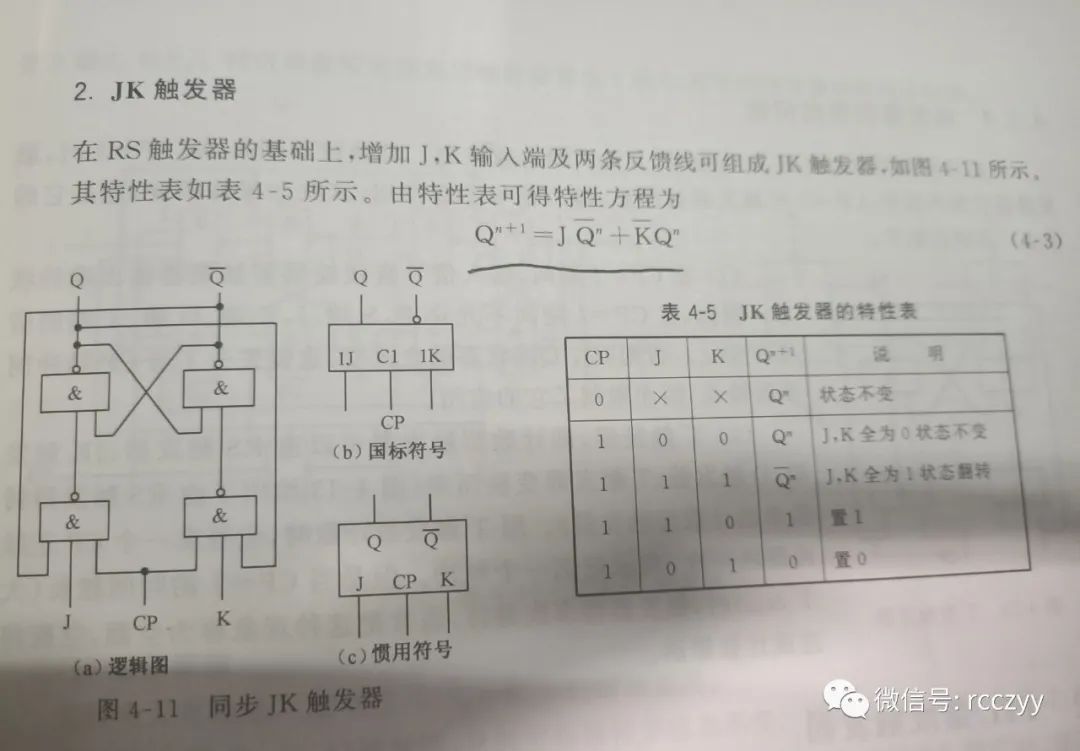

JK触发器 :        ①符号图:

                            ②特性表

                            ③特性方程

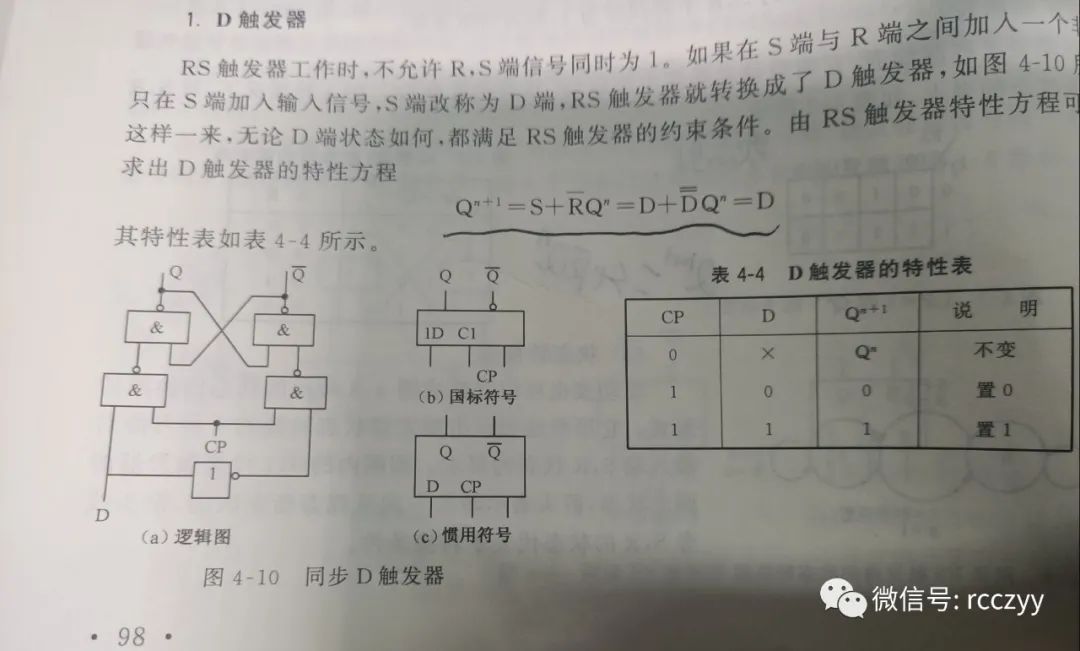

D触发器 :         ①符号图:

                            ②特性表

                            ③特性方程

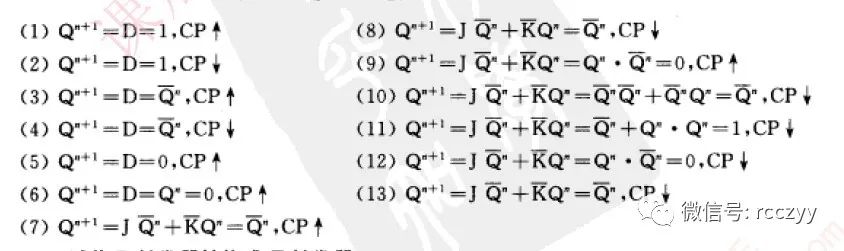

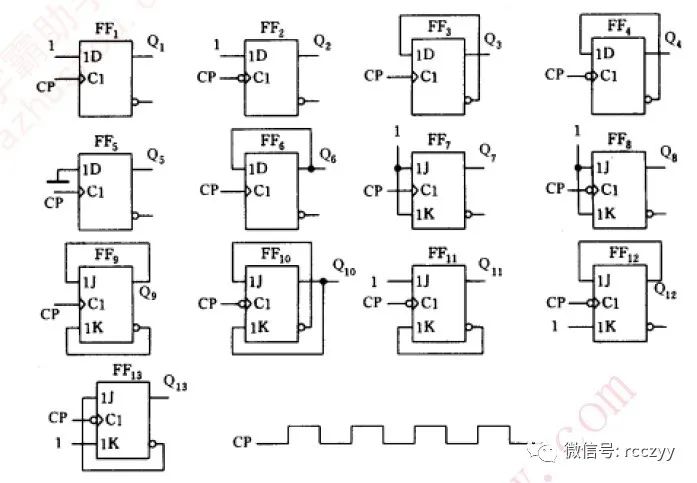

2.必考的10分题:

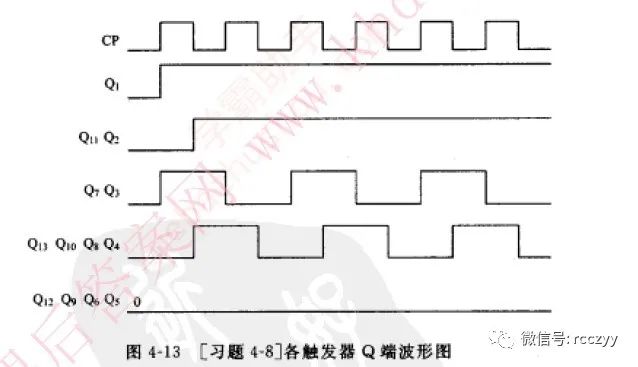

答案:



第五章

1.必备知识:

时序逻辑电路的基本单元:触发器

分类:触发方式à同步 / 异步

         输出状态与现态有无关系à有-米里型  / 无-莫尔型

计数器 几个状态就是几进制计数器小题:会考填某个状态

顺序脉冲发生器à节拍脉冲发生器

时序电路设计方法(知道6个步骤就行)P134

1.画出状态转换图与状态转换表

2.状态化简

3. 确定触发器个数

4.状态方程à驱动方程 输出方程

5.画逻辑图

6.检验自启动

2.计算与应用

时序逻辑电路的分析题

(会多给已知条件)比如给了电路图和时序图 ,只需分析出状态转换图驱动方程 状态方程 输出方程 和 该电路的功能即可

 画计数器状态图

几个状态

加法还是减法?

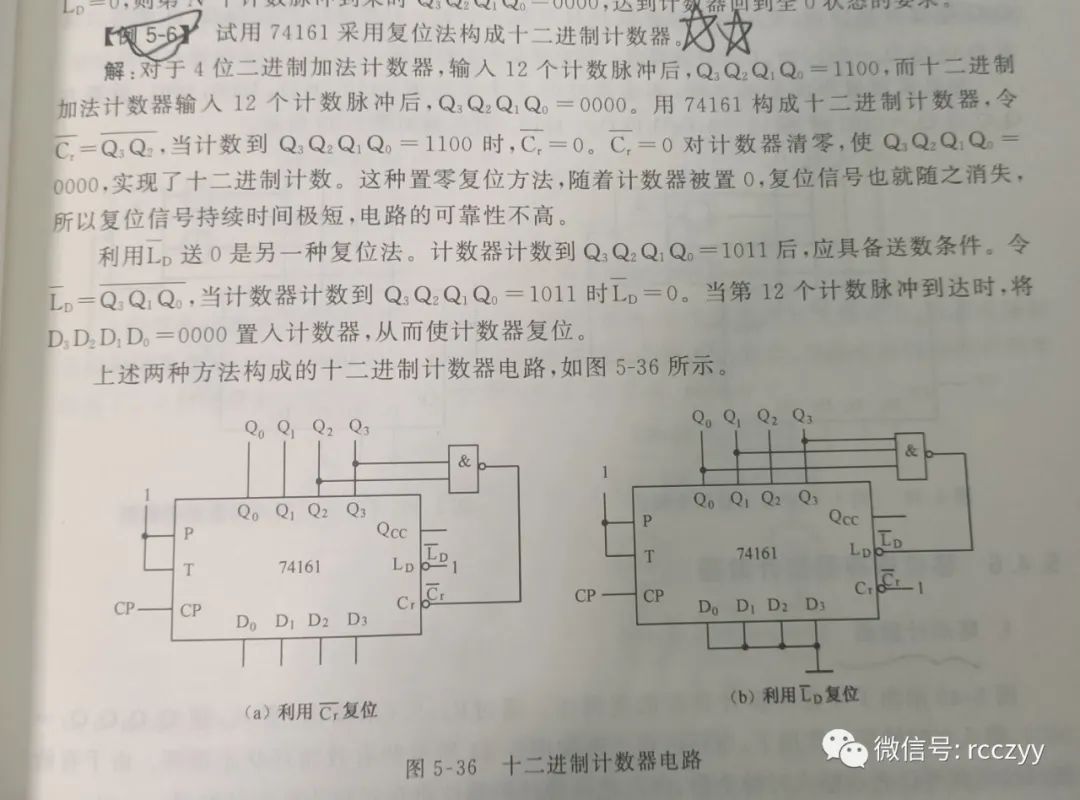

中规模任意进制计数器设计(只用复位法)

P129例题 5-6


第六章

1.必备知识

半导体存储器

应用:

属于大规模集成电路,主要用于计算机的内存储器。

存取周期

存储器的性能基本上取决于从存储器读出信息或把信息写入存储器的速率。

两次读(写)操作间隔的最短时间称为存取周期

只读存储器ROM

特点:非易失性 关电不会丢

分类:固定ROM、可编程PROM、光可擦可编程EPROM、电可擦可编程EEPROM 、快闪存储器Flash

随机存储器RAM

分类:

双极型:只有静态RAM,优点:速度快

MOS型:分动态和静态RAM,优点:功耗小、集成度高

2.计算应用

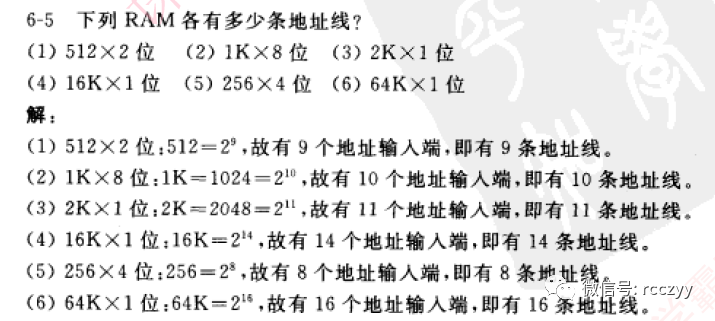

字、位、字位扩展


第八章

填空选择:

集成555定时器的应用:

     1.多谐振荡器:一种能产生矩形的方波。

     2.单稳态电路:特点 有稳定状态 和 暂稳状态

     3.施密特触发电路:一种脉冲整形电路

点击下方阅读原文 百度云下载 提取码: enn6
