设计思路

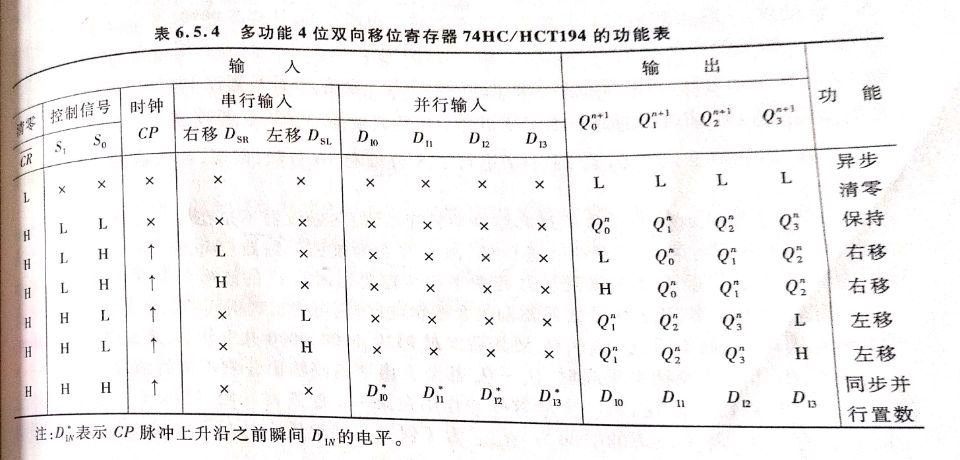

根据74HC194的功能表进行行为级建模，如下图：

代码实现

设计模块

//filename:74HC194.v
module _74HC194(
input CR,CP,DSR,DSL,
input [1:0] S,
input [3:0] D,
output reg [3:0] Q);
/*端口说明：
输入：CR为异步置零端，CP为时钟信号，DSR为右移串行数据输入端，DSL为左移串行数据输入端，
     S为控制信号：当S=00时，输出保持；S=01时，输出右移；S=10时，输出左移，S=11时，进行同步并行置数
 输出：
     Q为输出端信号
 */
 //敏感信号：CP上升沿和CR的下降沿
 always@(posedge CP or negedge CR)
begin
if(~CR)    Q<=4'b0000;  //CR异步置零的优先级最高
else
    case(S)             //判断控制信号
	2'b00:Q<=Q;
	2'b01:Q<={Q[2:0],DSR};    //使用位拼接运算符实现数据的左右移动
	2'b10:Q<={DSL,Q[3:1]};
	2'b11:Q<=D;
    endcase
end
endmodule

测试模块

//tb_74HC194.v
//filename:tb_74HC194.v
`timescale 10ns/1ns
module tb_74HC194;
reg CR,CP,DSR,DSL;
reg [1:0] S;
reg [3:0] D;
wire [3:0] Q;
/*端口说明：
输入：CR为异步置零端，CP为时钟信号，DSR为右移串行数据输入端，DSL为左移串行数据输入端，
     S为控制信号：当S=00时，输出保持；S=01时，输出右移；S=10时，输出左移，S=11时，进行同步并行置数
 输出：
     Q为输出端信号
 */
_74HC194 U(CR,CP,DSR,DSL,S,D,Q);

initial
	$monitor($time,"tDSR=%b,DSL=%b,S=%b,D=%b,Q=%b",DSR,DSL,S,D,Q);
//时钟脉冲
initial
	CP=0;
always
	#1 CP=~CP;
//测试
initial begin
	//预置为1111
	CR=1;S=2'b11;DSR=0;DSL=0;D=4'b1111;
	#2
	//清零
	CR=0;S=2'b11;DSR=0;DSL=0;D=4'b1111;
	#2
	//右移，DSR=1
	CR=1;S=2'b01;DSR=1;DSL=0;D=4'b1111;
	#2
	//右移，DSR=1
	CR=1;S=2'b01;DSR=1;DSL=0;D=4'b1111;
	#2
	//右移，DSR=0
	CR=1;S=2'b01;DSR=0;DSL=0;D=4'b1111;
	#2
	//右移，DSR=0
	CR=1;S=2'b01;DSR=0;DSL=0;D=4'b1111;
	#2
	//清零
	CR=0;S=2'b11;DSR=0;DSL=0;D=4'b1111;
	#2
	//左移，DSL=1
	CR=1;S=2'b10;DSR=0;DSL=1;D=4'b1111;
	#2
	//左移，DSL=1
	CR=1;S=2'b10;DSR=0;DSL=1;D=4'b1111;
	#2
	//左移，DSL=0
	CR=1;S=2'b10;DSR=0;DSL=0;D=4'b1111;
	#2
	//左移，DSL=0
	CR=1;S=2'b10;DSR=0;DSL=0;D=4'b1111;
	#2
	$stop;
end
endmodule

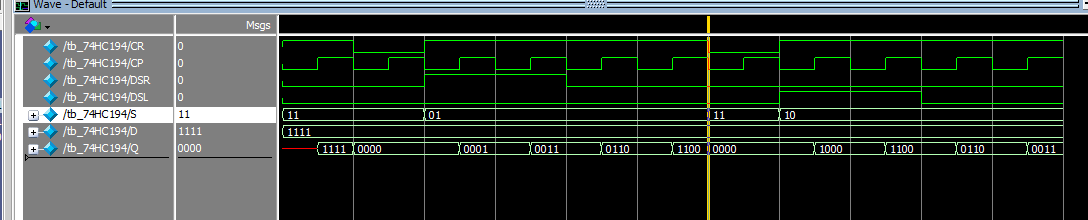

仿真结果
