概述

时序逻辑电路的特点: 任一时刻的输出不仅取决于该时刻的输入, 还与电路原来的状态有关。

因为时序逻辑电路,有存储电路。它具有记忆功能。

讲到时序逻辑电路,就必须先提到触发器, 这是为什么?

因为: 触发器是组成时序逻辑电路的主要基本单元电路。

时序逻辑电路 是由组合逻辑电路和触发器组成。

这一点必须牢记!! 这就是为什么要先学组合逻辑电路, 然后学触发器,最后学时序逻辑电路 道理所在。

一  触发器

触发器的种类很多, 根据功能的不同可分为RS、 JK、D、T、T‘ 触发器等。触发器的基本功能是保存1位二值信息(0或1)。

触发器的典型应用是用来构建寄存器、移位寄存器及计数器等时序逻辑电路模块。

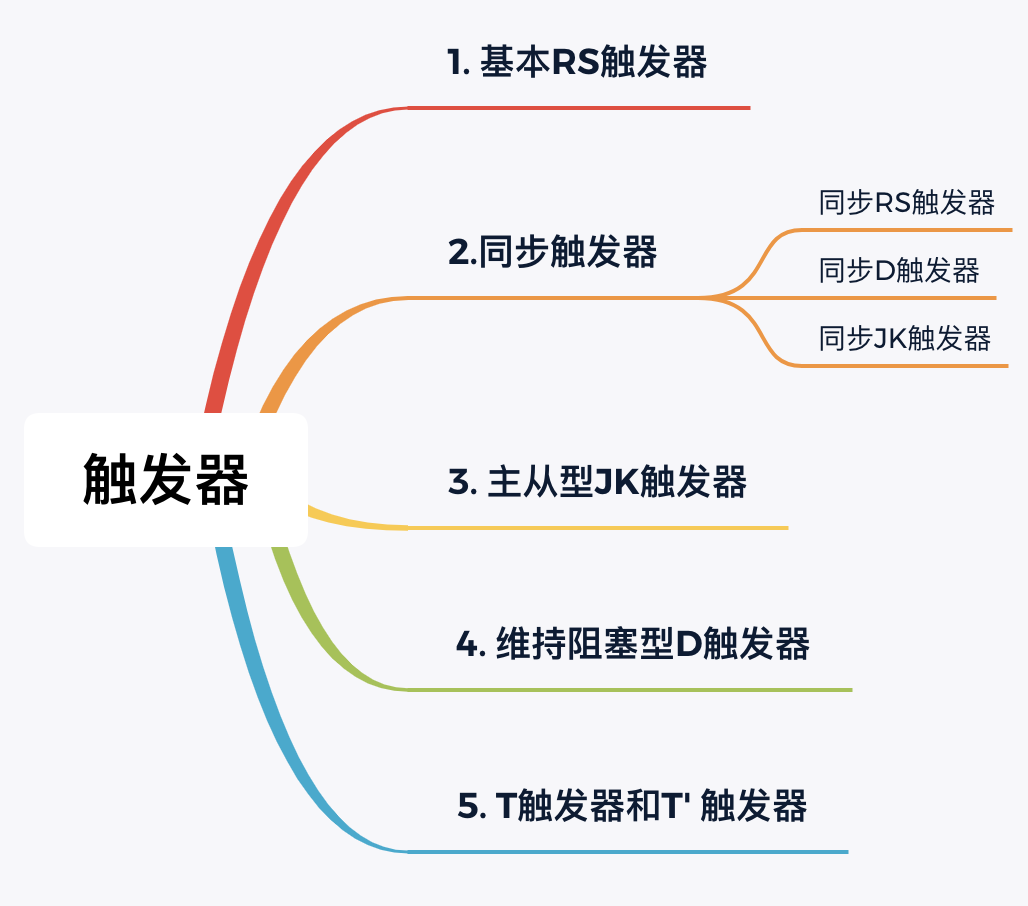

首先, 我们看一张 触发器的总览图

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3hpbWFubmkxOA==,size_16,color_FFFFFF,t_70

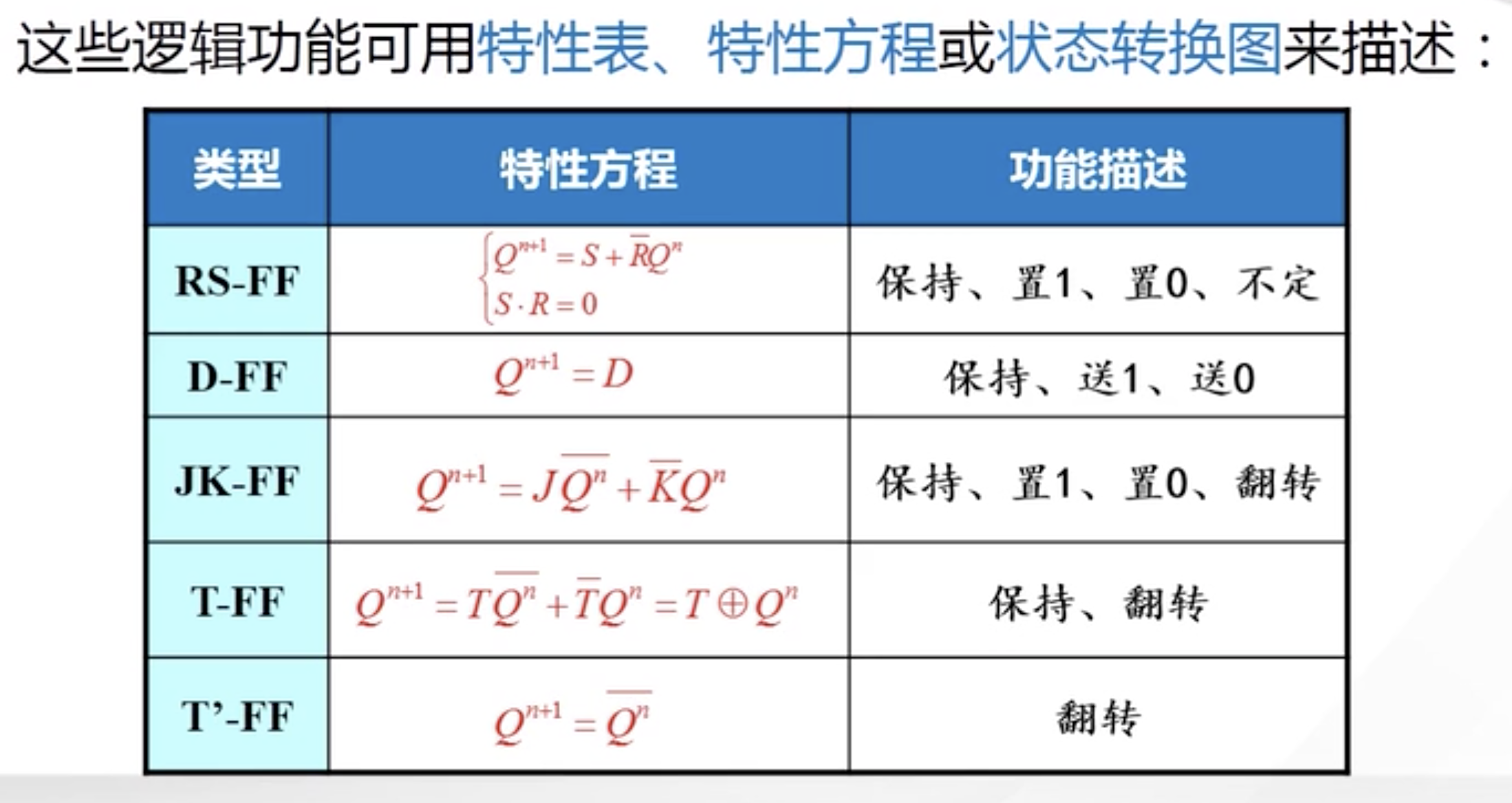

还有一张触发器的特性图

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3hpbWFubmkxOA==,size_16,color_FFFFFF,t_70

注意: 基本RS触发器与 同步RS触发器的特性方程是一样的。

FF:  Flip-Flop, 专有名词, 触发器。

一  各种逻辑功能的触发器

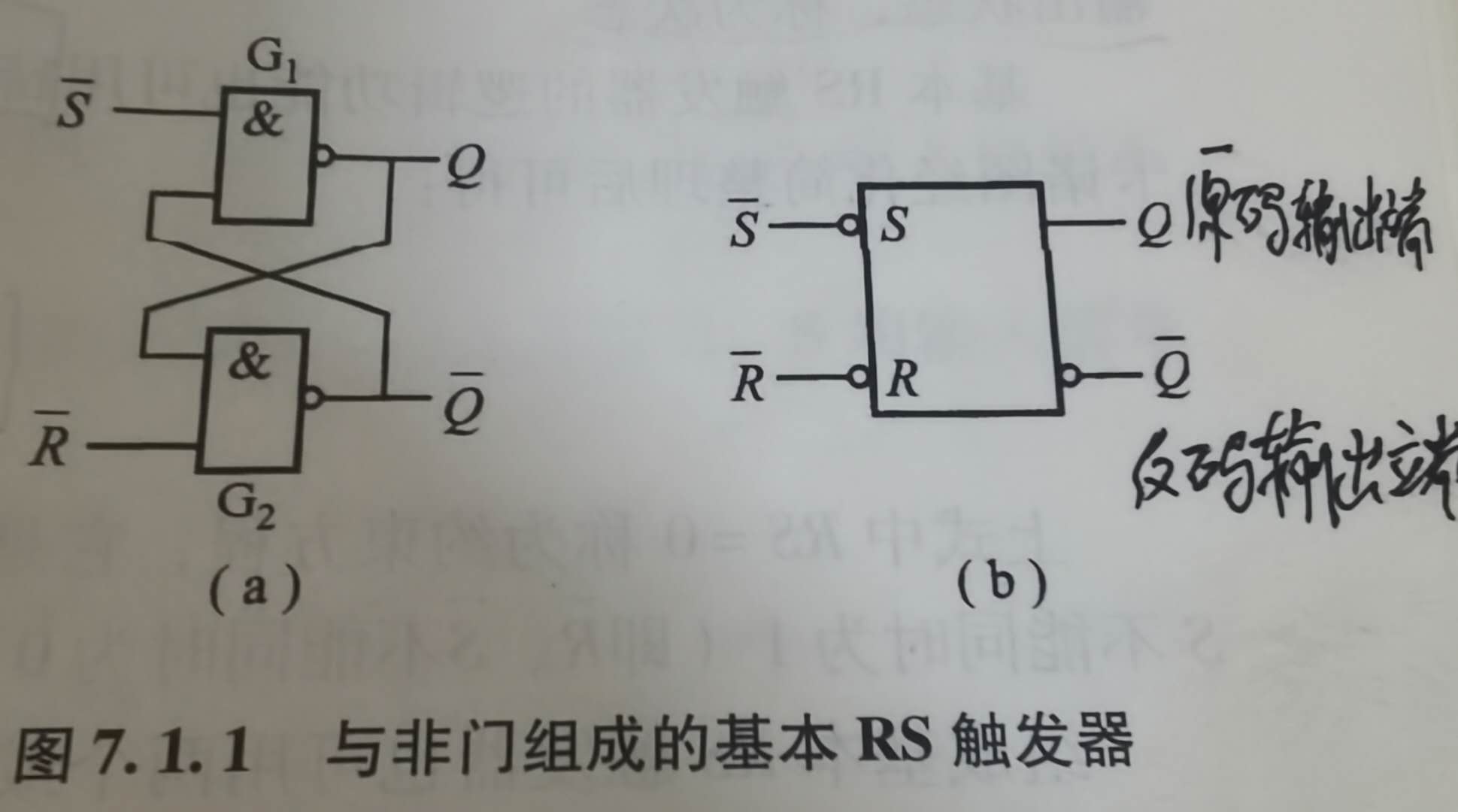

1. 基本RS触发器,  逻辑符号如下图7.1.1 之(b),   Q、20210127211656867.png 为互补的输出端, Q为原码输出端, 20210127211728177.png为反码输出端。 规定Q端的状态代表触发器的状态。20210127212032595.png20210127212045916.png 为两个信号输入端, 其上的短横线表示低电平有效, 在逻辑符号中一般用小圆圈表示。

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3hpbWFubmkxOA==,size_16,color_FFFFFF,t_70

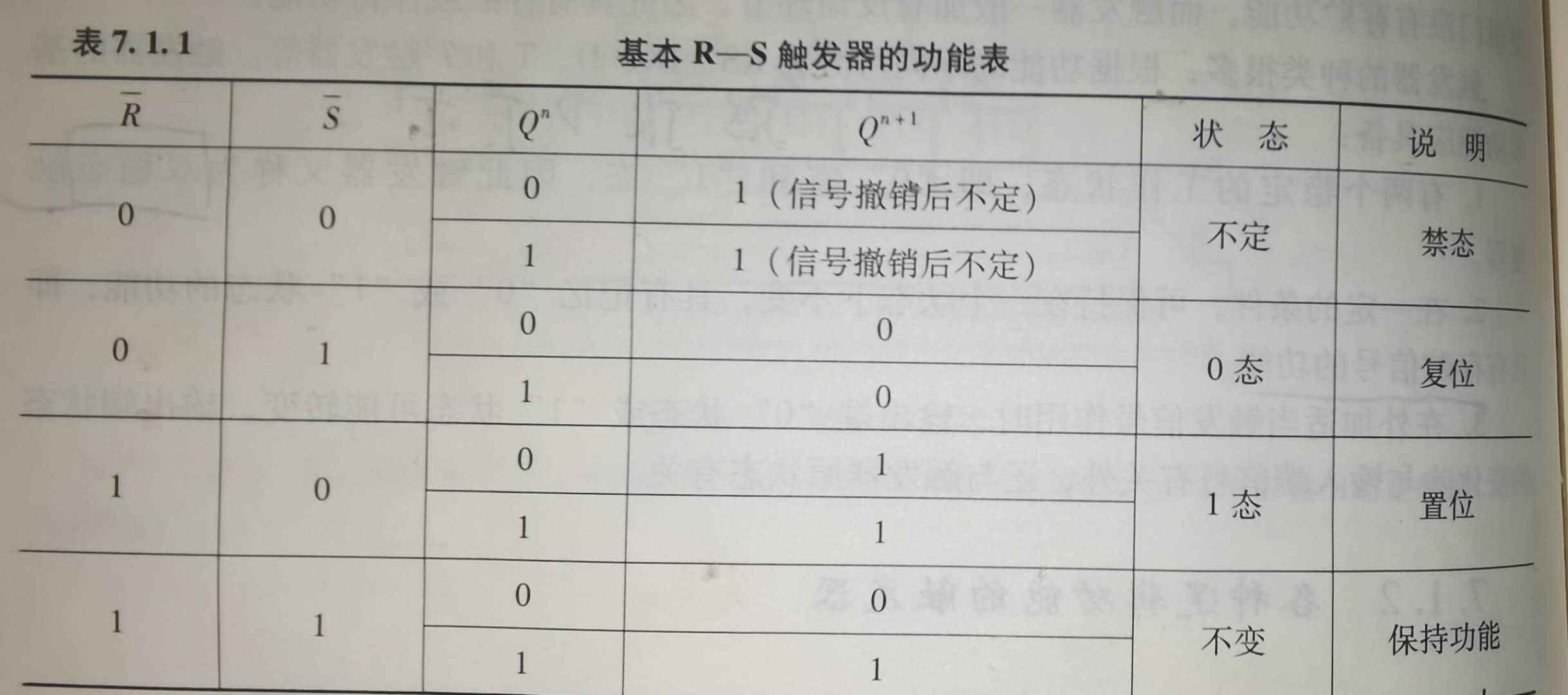

基本RS触发器的功能关系如表7.1.1 所示

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3hpbWFubmkxOA==,size_16,color_FFFFFF,t_70

表中 20210127220858126.png 为触发器接受信号之前的输出状态,  称为现态

 20210127220949796.png 为触发器接受信号之后的输出状态, 称为次态

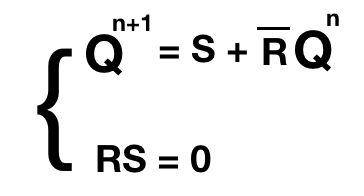

基本RS触发器的逻辑功能也可用特征方程(又称为输出函数式)表示,


上式中RS = 0 称为约束方程, 它是RS触发器正常工作时必须满足的条件, 也就是说R、 S不能同时为1.

二  看例题

2020.10 真题

1.   将JK触发器的输入端J和K相连,  则JK触发器将转变成_____________ 触发器

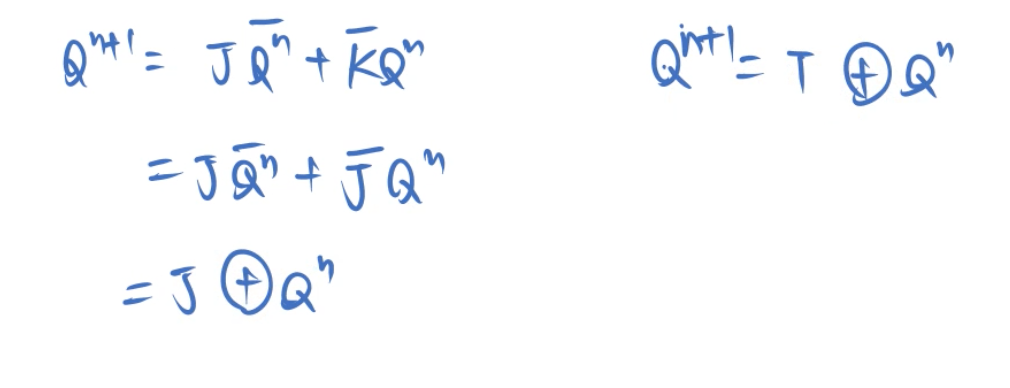

解析:  如下图所示

答:   T
