描述
输入信号
输出信号
激励信号
状态信号
现态
次态

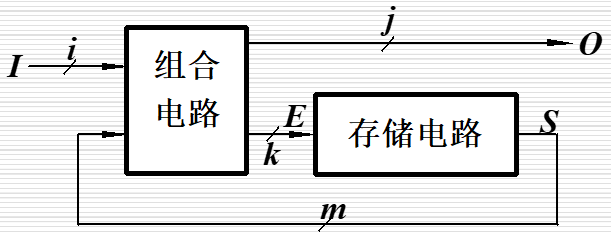

基本结构
特点
- 时序电路由组合电路和存储电路组成。
- 时序电路的状态与时间因素相关，即时序电路在任一时刻的状态变量不仅是输入信号的函数，而且还是电路以前状态的函数，并由当前输入变量和状态决定电路的下一状态。
分类
- 按结构不同分
- ① 异步时序电路：电路中各存储单元的状态更新不是同时发生的。没有统一的规律
- ② 同步时序电路：存储电路的触发器受控于同一时钟。分析简单，但功耗高。
- 按功能不同分
- ① 米利型时序电路：电路的输出取决于输出和输入。
- ② 穆尔型时序电路：电路的输出只取决于输出。
有效状态
有效状态： 能构成一个循环的状态。
无效状态： 不能构成一个循环的状态。
自校正能力： 电路能从无效状态经一定过程自动进入有效状态。
能自启动电路： 具有自校正能力的电路。
时序逻辑电路一定是周期性的
触发
上升沿有效
下降沿有效
高电平有效
低电平有效
这有当这些到来时，集成芯片才能正常工作。
启动信号只作用再一个有效状态
