概述
不管是写报告还是自己分析电路时序，如何方便迅速的画出一个清晰明了的时序波形图至关重要；Andy Timing运行窗口分上下两部分，下部分为波形描述，上部分实时显示对应的波形输出。操作简单，适用于简单时序图的绘制；话不多说，直接介绍Andy Timing的使用：
目录
一、安装：
二、画图：
范例1：
范例2：
三、结果导出：
四、参考文献：
一、安装：

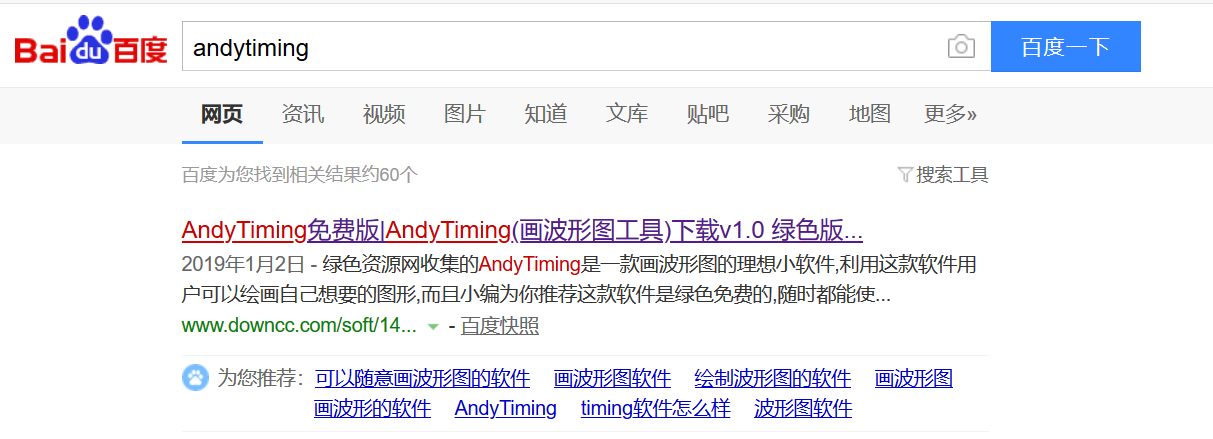

Andy Timing为免费软件，可以直接百度搜索下载：

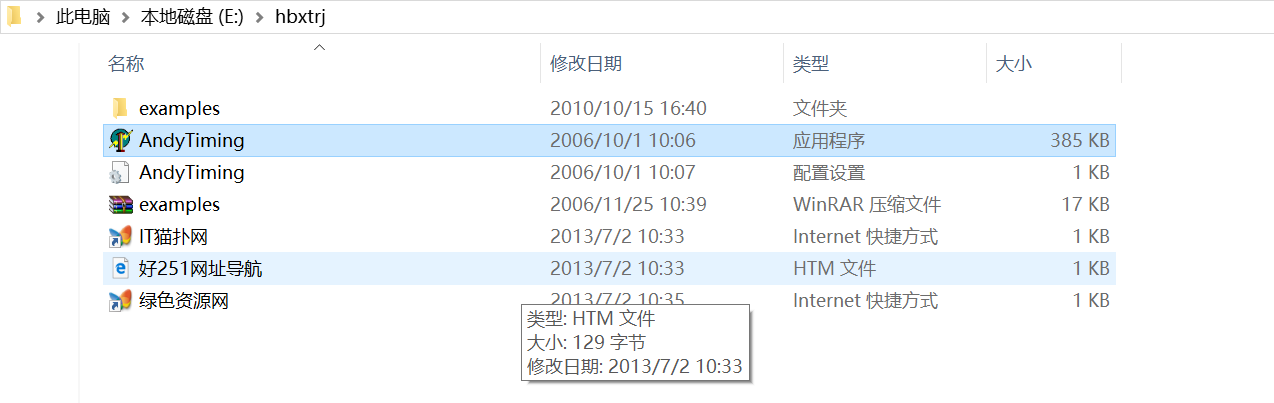

解压缩，免安装，应用程序直接运行即可：
运行界面如下：
二、画图：
通过软件自带demo对其基础操作进行学习：

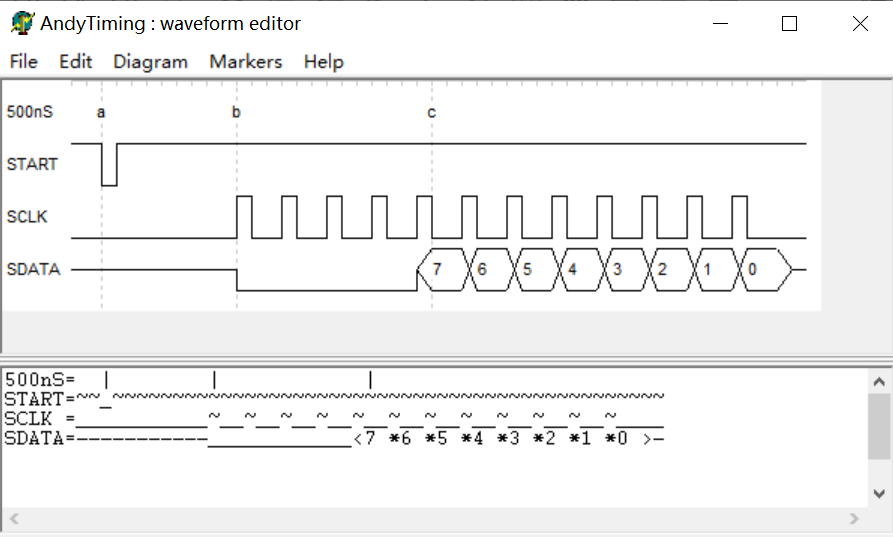

范例1：
可以看出：
基本描述方式：
名称=状态符号
基本状态符号：
|：竖虚线
空格：时钟基线网格
~：高电平
_：低电平
-：中间电平
<1*2>：数字为数据值，*表示数据转换，数据部分用<>包括

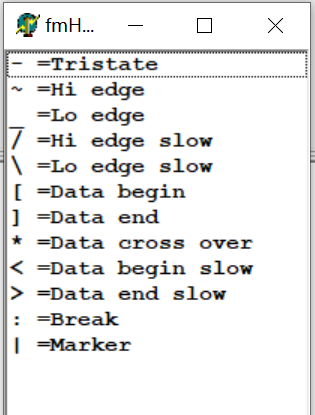

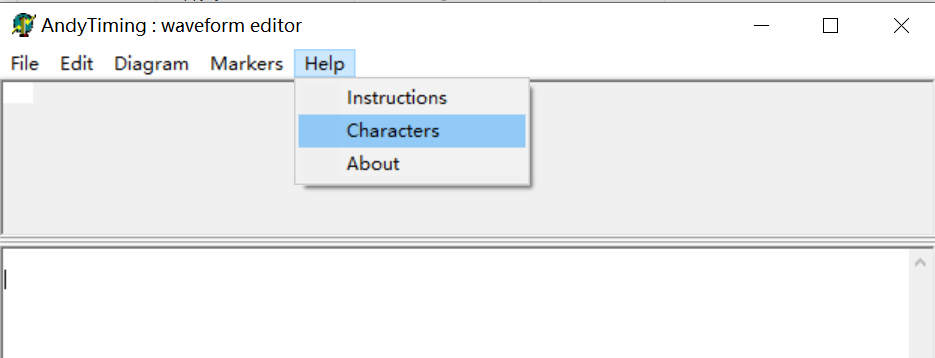

实际上，Andytiming支持的波形类型在help-characters中可以查看：
可以看出，Andytiming使用极为简单，但是波形种类单一，并不适用于比较复杂的场合；

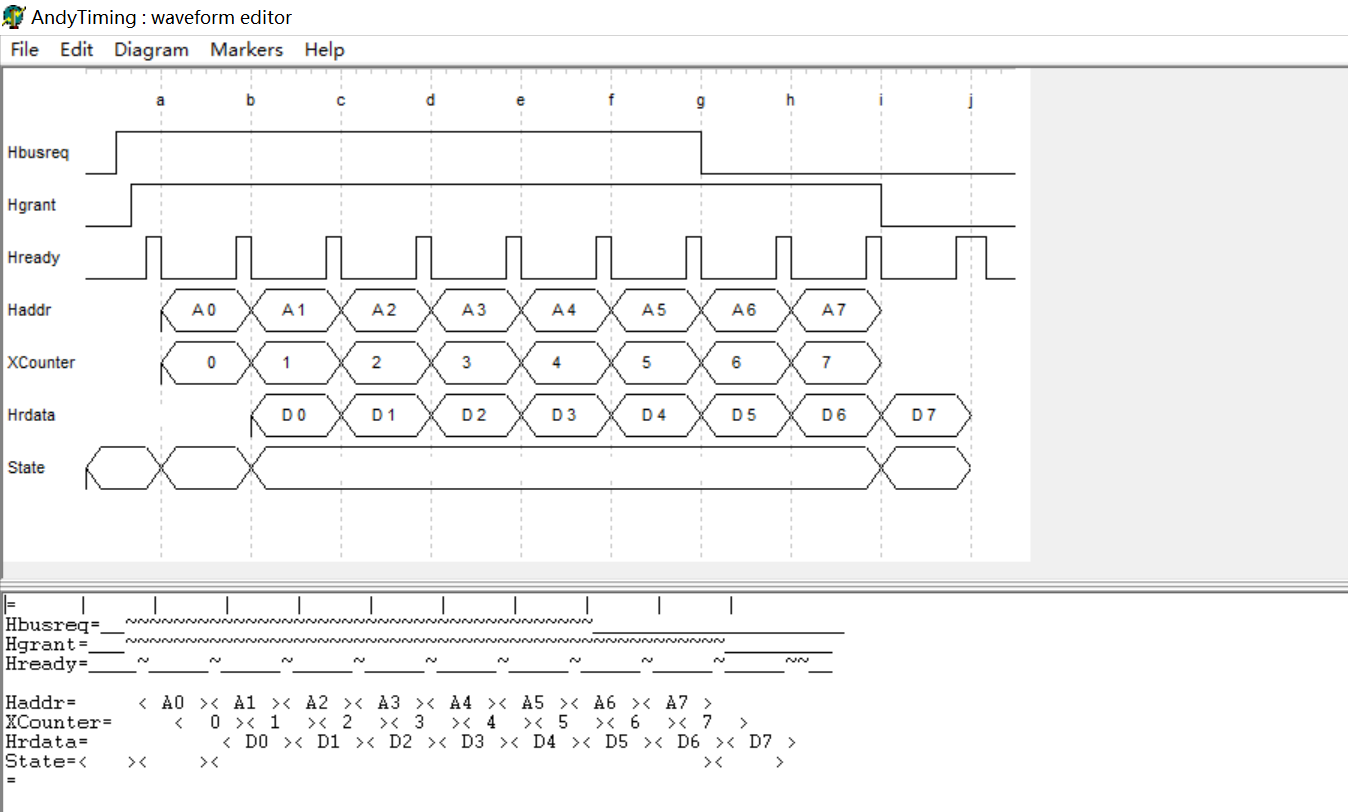

范例2：
三、结果导出：

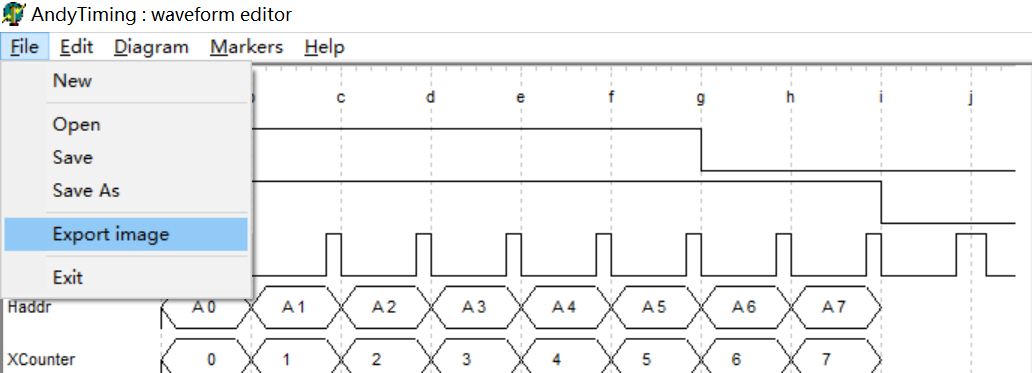

图像可以直接导出：

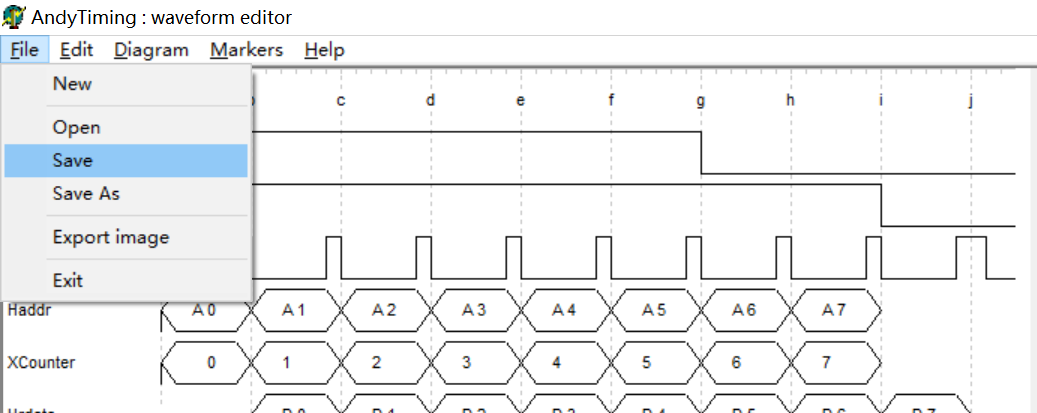

设计文件也可以保存：
