一、在Quartus-II中自己用门电路设计一个D触发器及仿真

1、创建工程

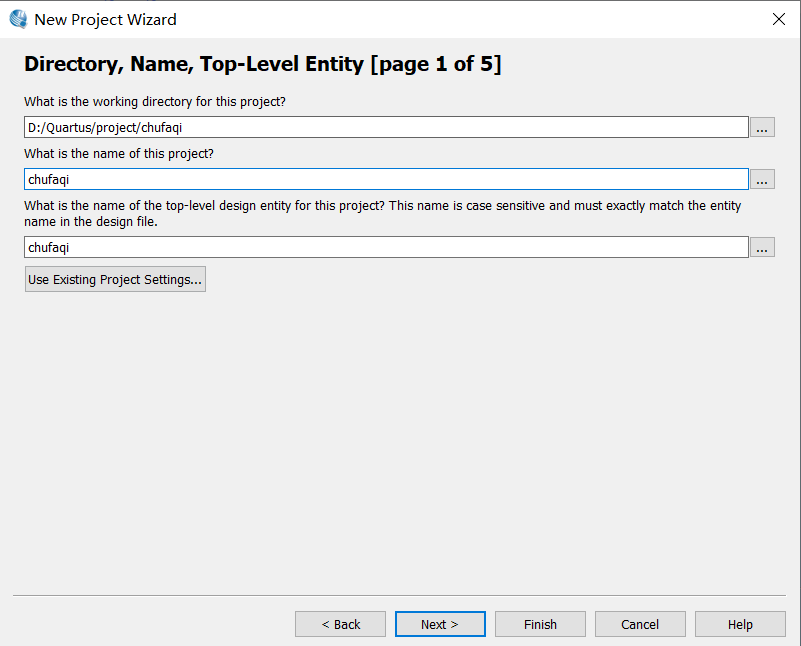

File->New Project Wizard，选择存储路径和工程名称：

选择芯片类型和型号：

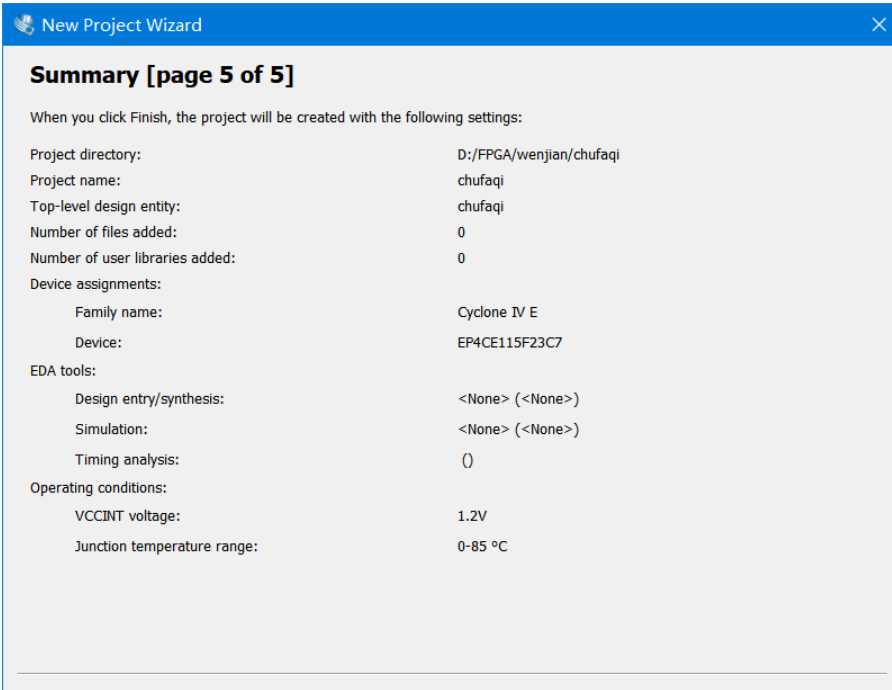

完成工程创建，点击Finish：：

2.创建方框文件

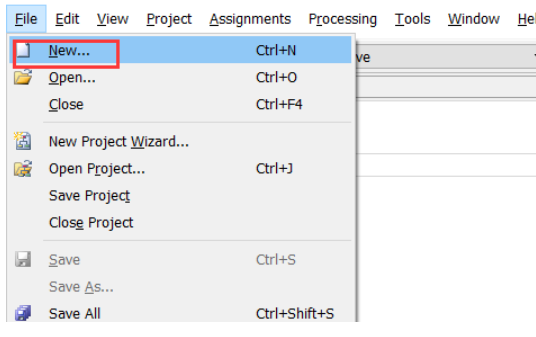

选择New：

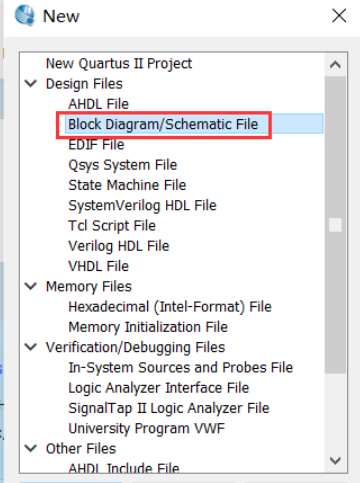

选择Block Diagram/Schematic File：

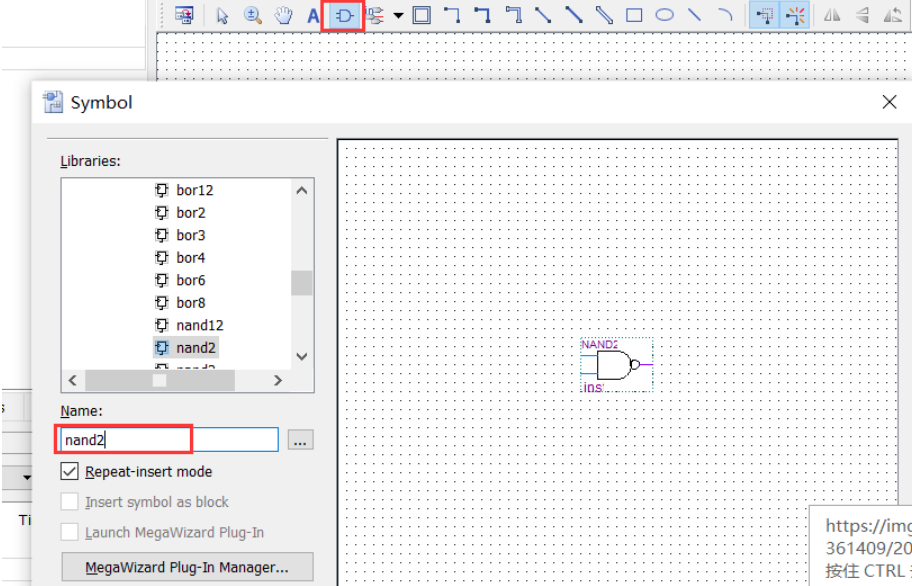

选择nand2，二个输入的与非门，依次添加四个and2和一个非门not：

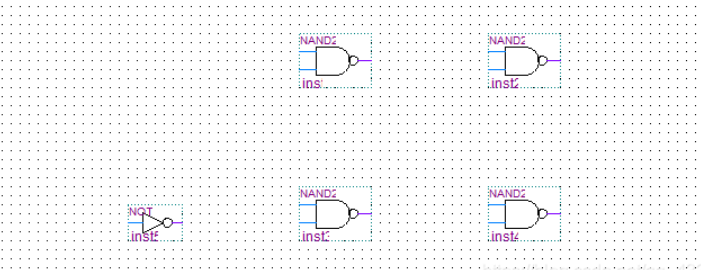

添加完成：

选择连线工具

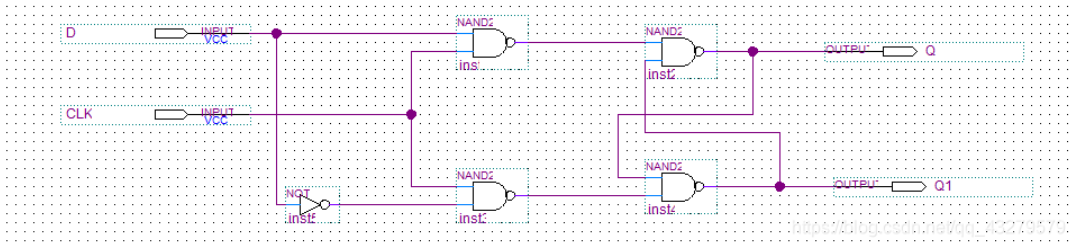

连线效果，保存电路图：

3.编译原理图文件

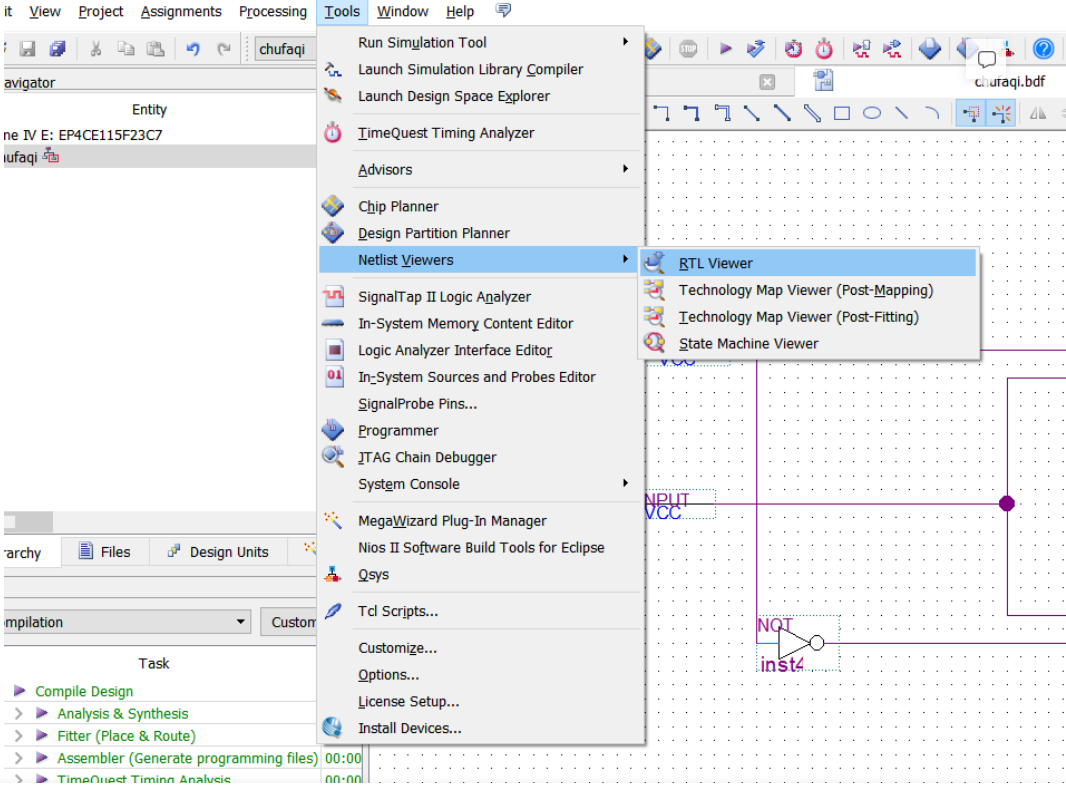

选择Tools->Netlist Viewers->RTL Viewer：

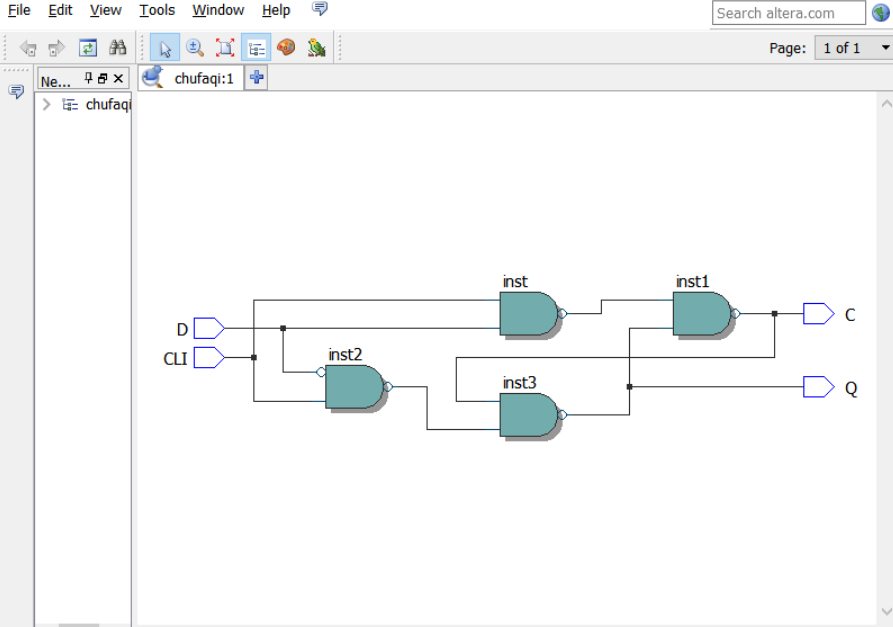

硬件电路图：

4.创建vwm格式波形文件

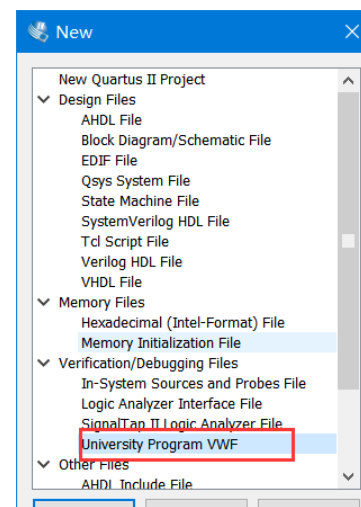

new->University Program VWF：

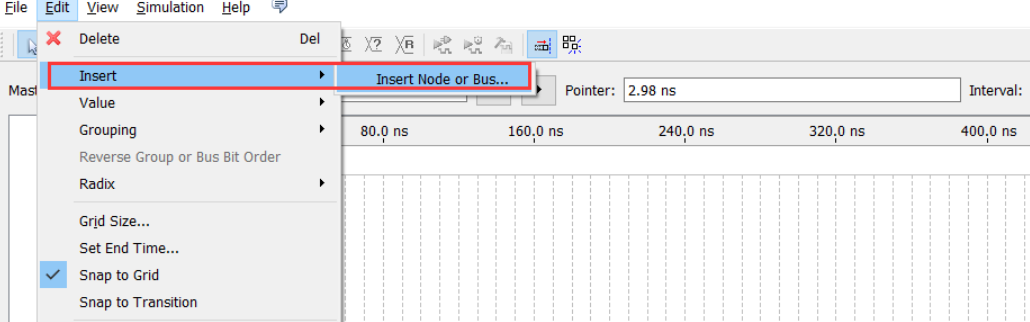

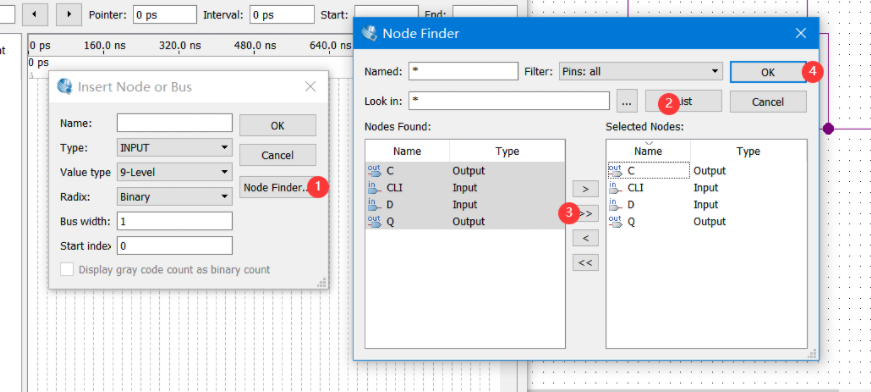

选择Edit->Insert->Insert Node or Bus：

添加Node or Bus：

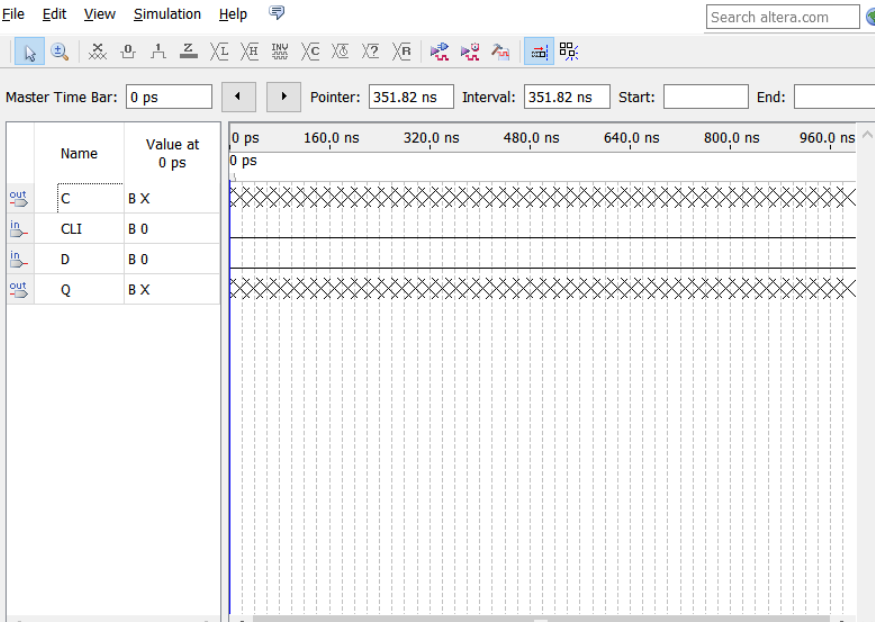

添加效果：

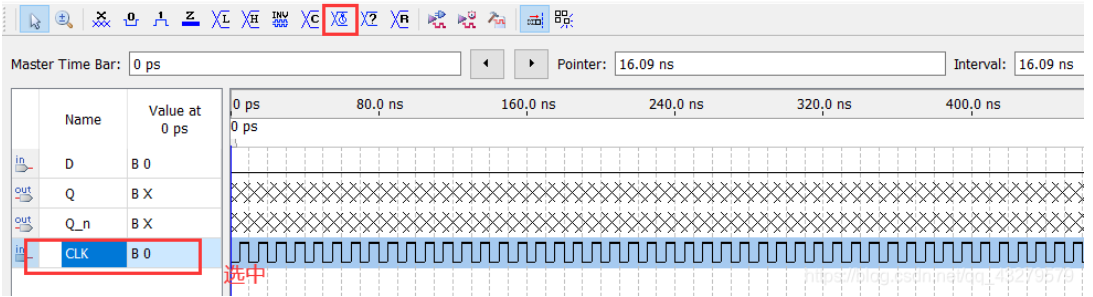

选中CLK，产生时钟信号：

选择D，Q信号Q1，进行编辑 双击对应部分，对value进行修改
点击时序仿真：

5.仿真结果

二、在Quartus-II中直接调用一个D触发器及仿真

1、创建工程

同上

2.调用D触发器

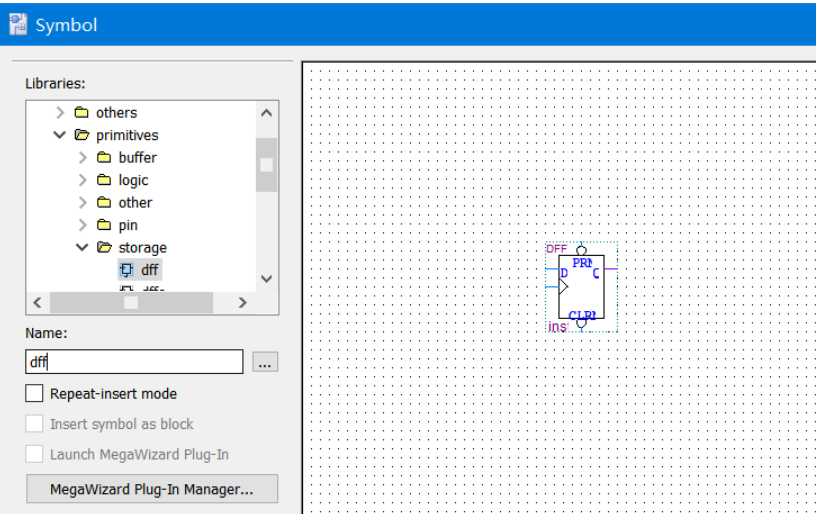

File->New->Block：

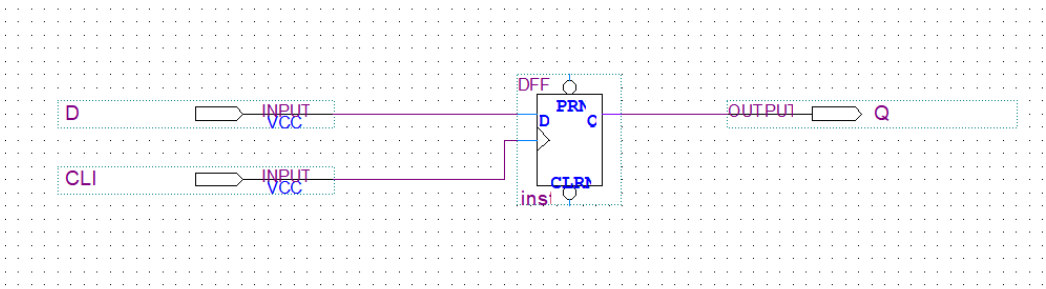

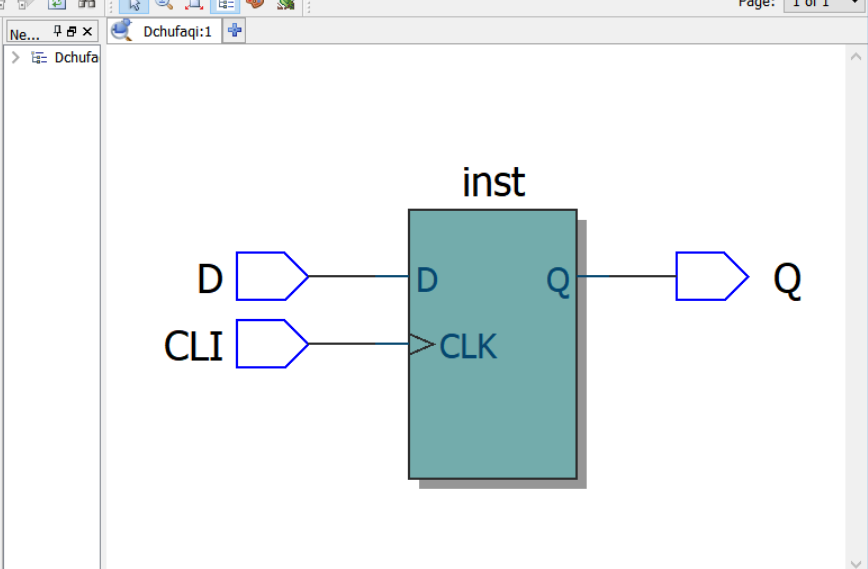

连接如下：

编译：

查看硬件电路图：

3.仿真结果

三、在Quartus-II中用Verilog语言写一个D触发器及仿真

1.编写Verilog文件

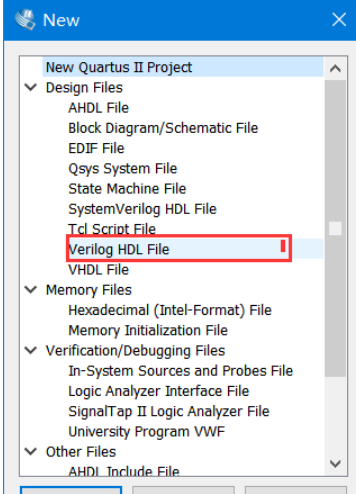

new->Verilog HDL File：

代码:

//VOL_chufaqi是文件名
module VOL_chufaqi(d,clk,q);
    input d;
    input clk;
    output q;

    reg q;

    always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
    begin
        q <= d;//上升沿有效的时候，把d捕获到q
    end
endmodule

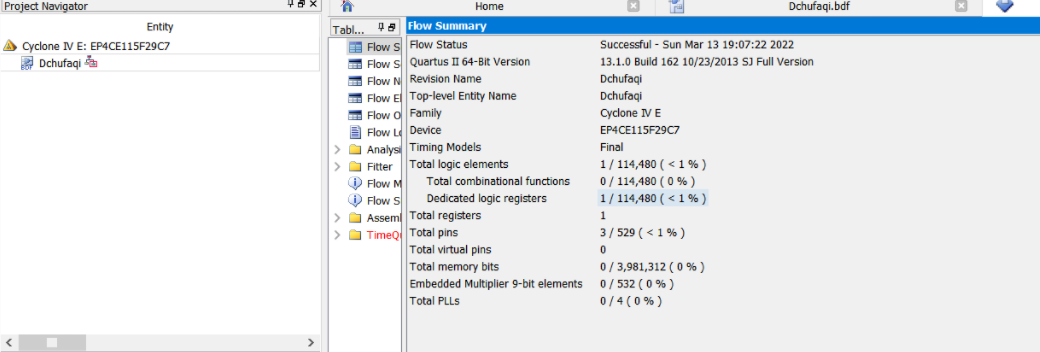

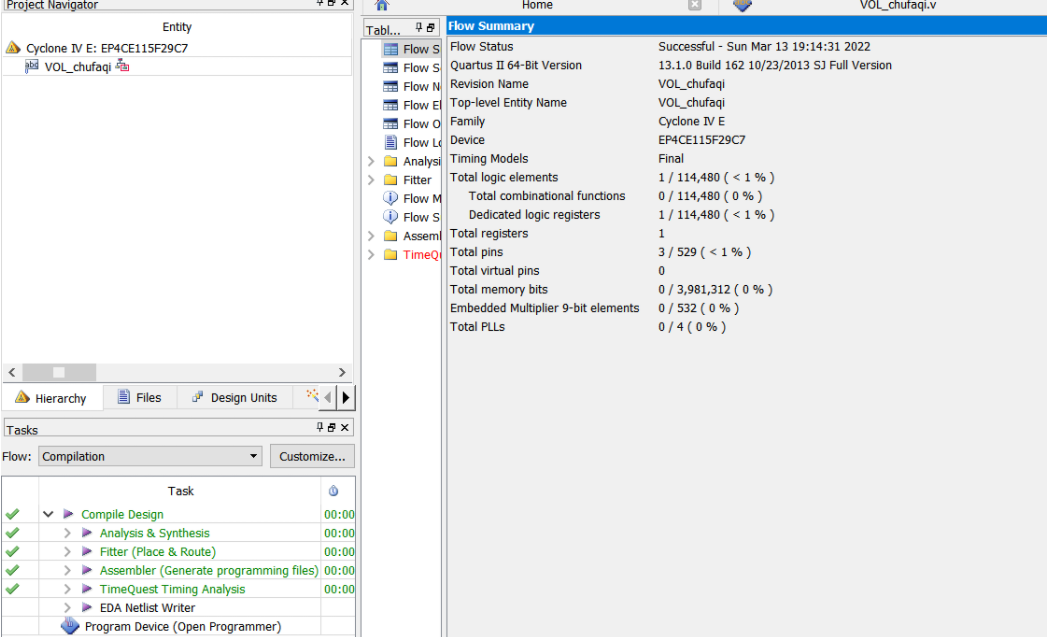

编译结果：

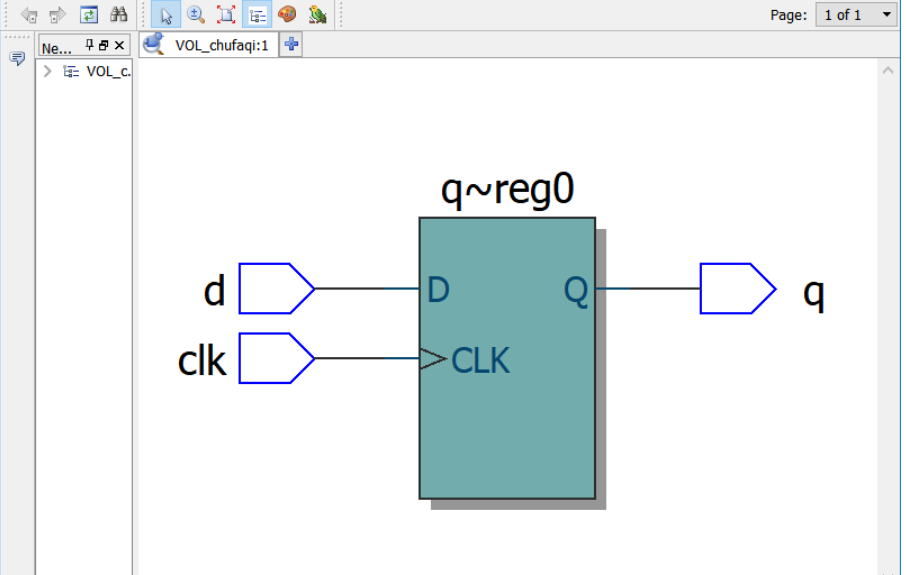

2.查看生成的电路图

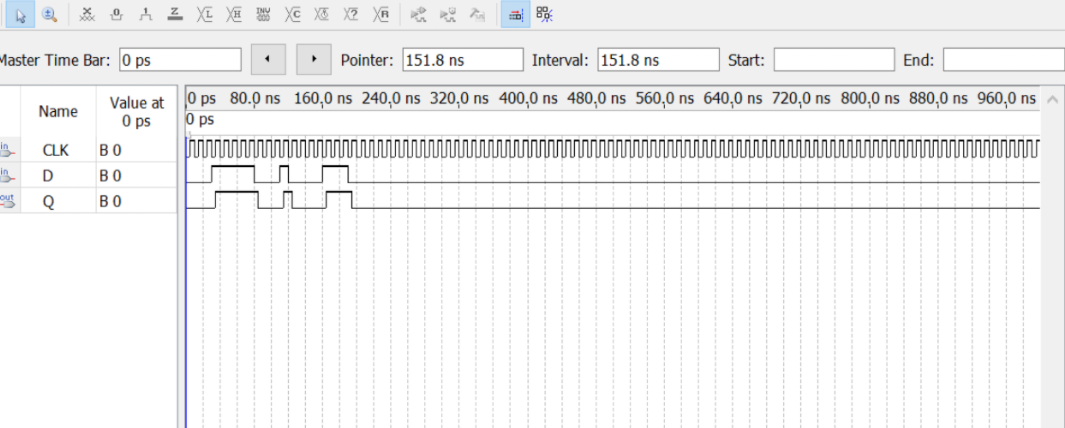

3.仿真效果

四、参考链接

https://blog.csdn.net/qq_43279579/article/details/115286467
