一、任务目标

1.在 Quartus中自己用门电路设计一个D触发器，并进行仿真，时序波形验证。
2.在 Quartus 中直接调用一个D触发器电路，进行仿真，时序波形验证，与1做比较。
3.在 Quartus 中用Verilog语言写一个D触发器，进行仿真验证，与2做比较。

二、软件准备

Quartus 18.1，Modelsim SE-64 10.4

三、原理分析

D触发器

• D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
• D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
• D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
• 对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

四、用门电路设计D触发器并仿真

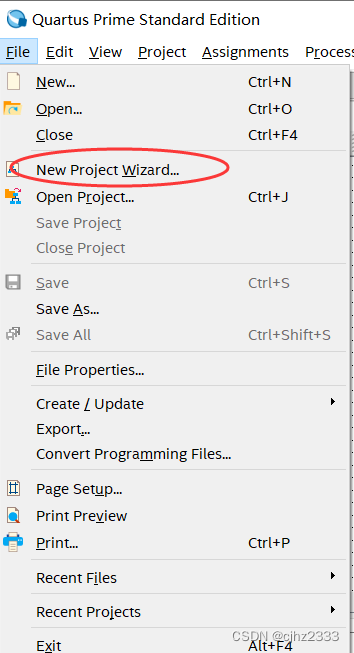

1.创建一个工程

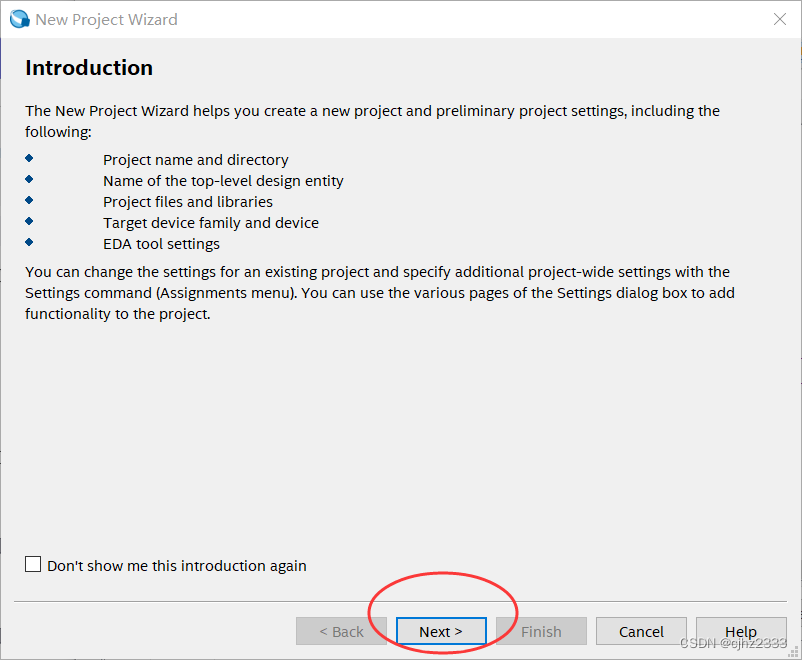

直接点击next

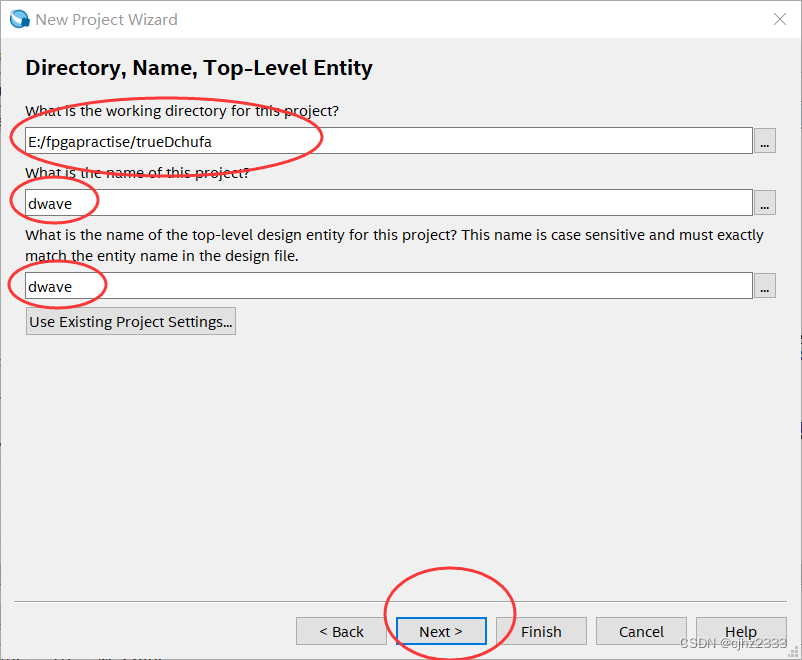

设置存储位置和名称

一路next到下面这个界面，选择芯片

配置EDA

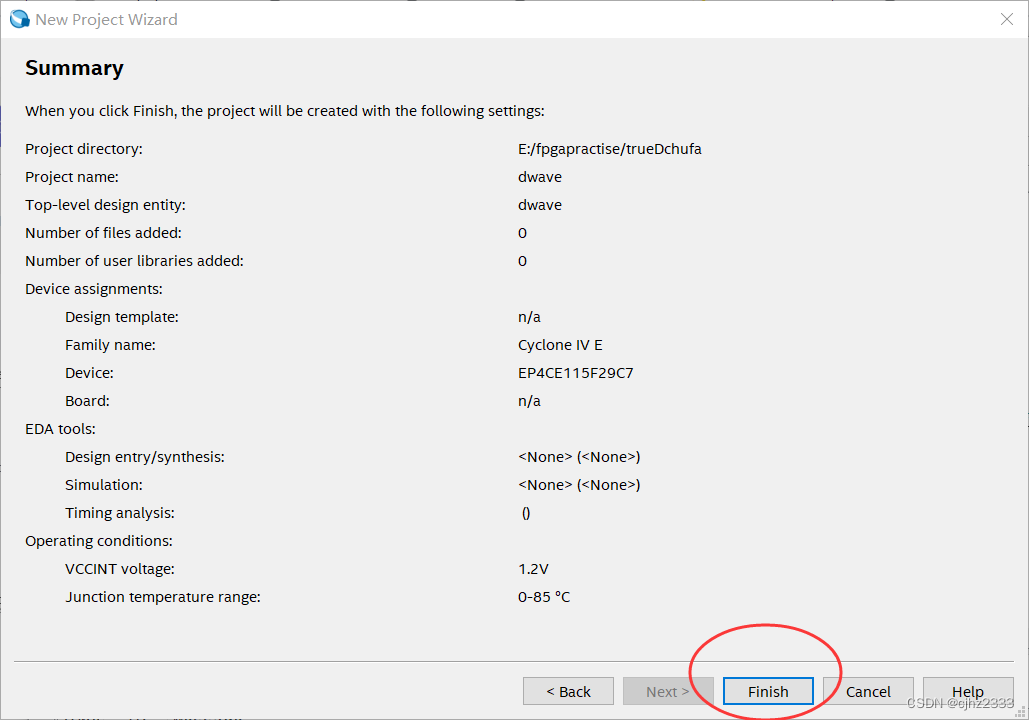

确认项目信息

此时界面如下

2.创建原理图

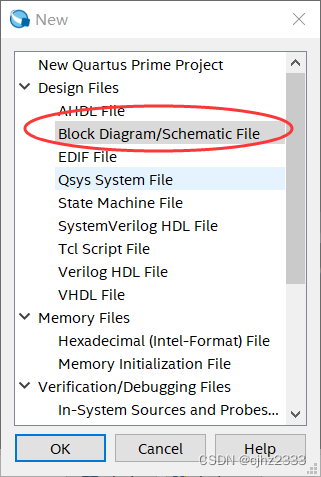

选择Block Diagram/Schematic File

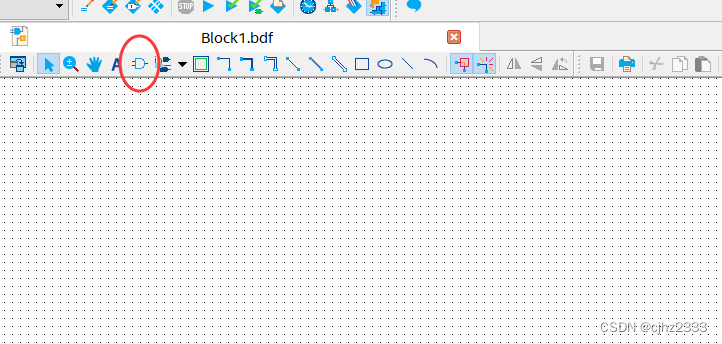

从symbol窗中选择需要的符号，可以直接输入名字进行查询

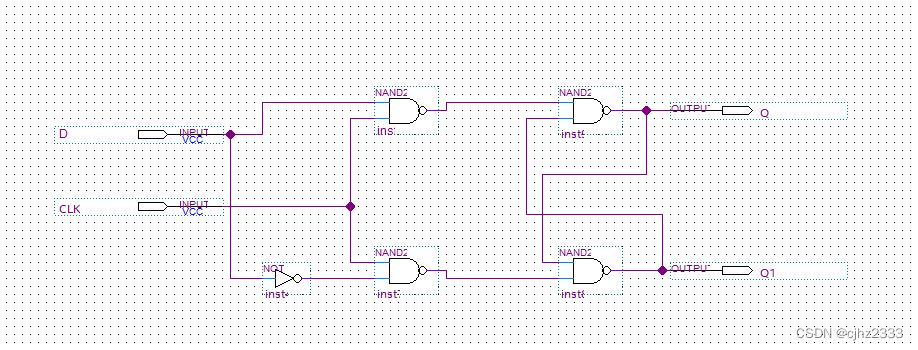

这里我们需要4个nand2与非门，1个not非门，2个输入管脚和2个输出管脚，选择的输入管脚和输出管脚我们可以自己命名，完成后如下图

保存即可。

3.编译

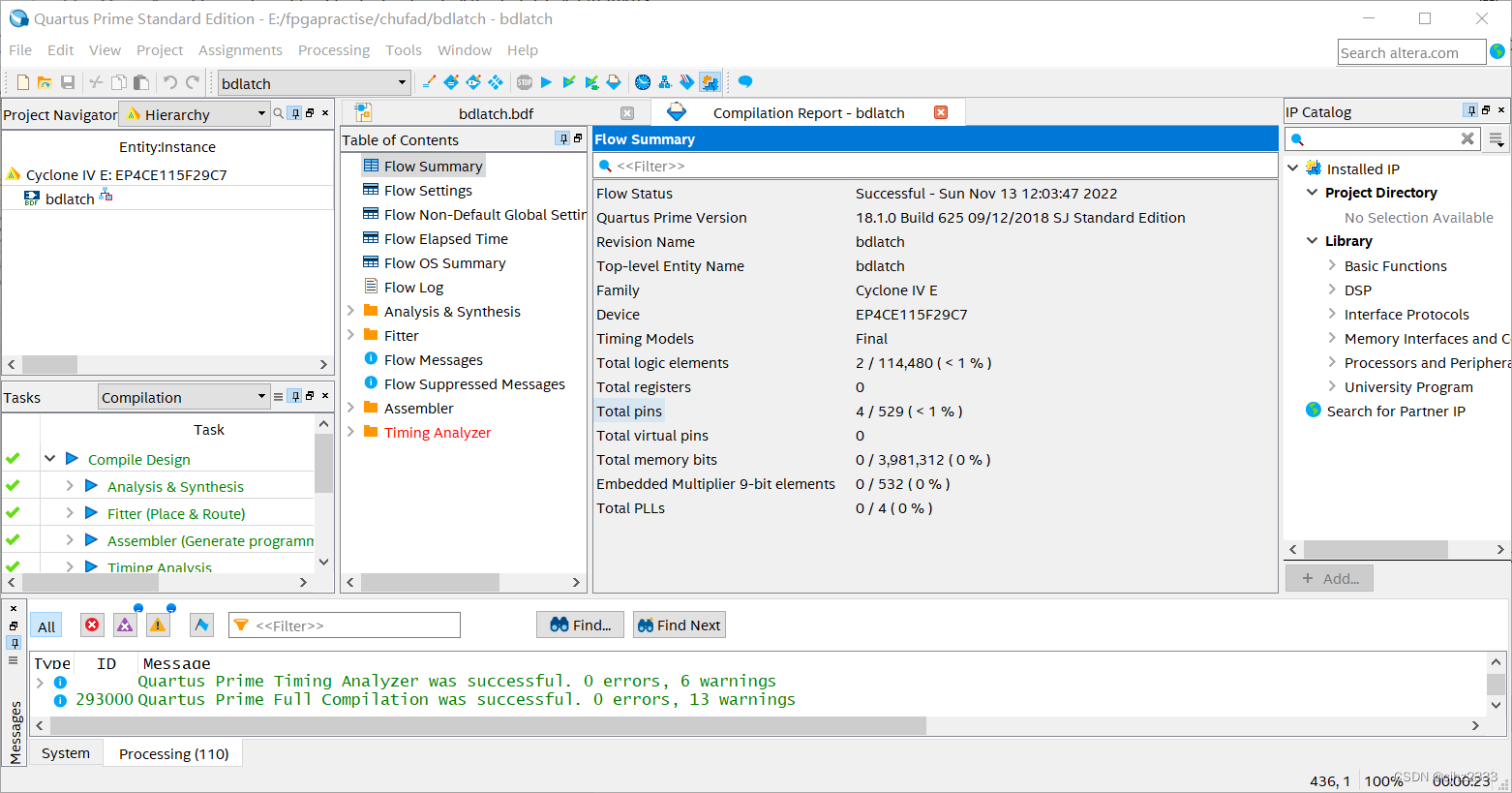

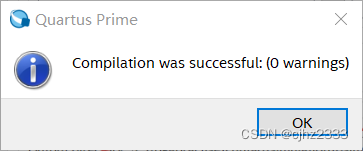

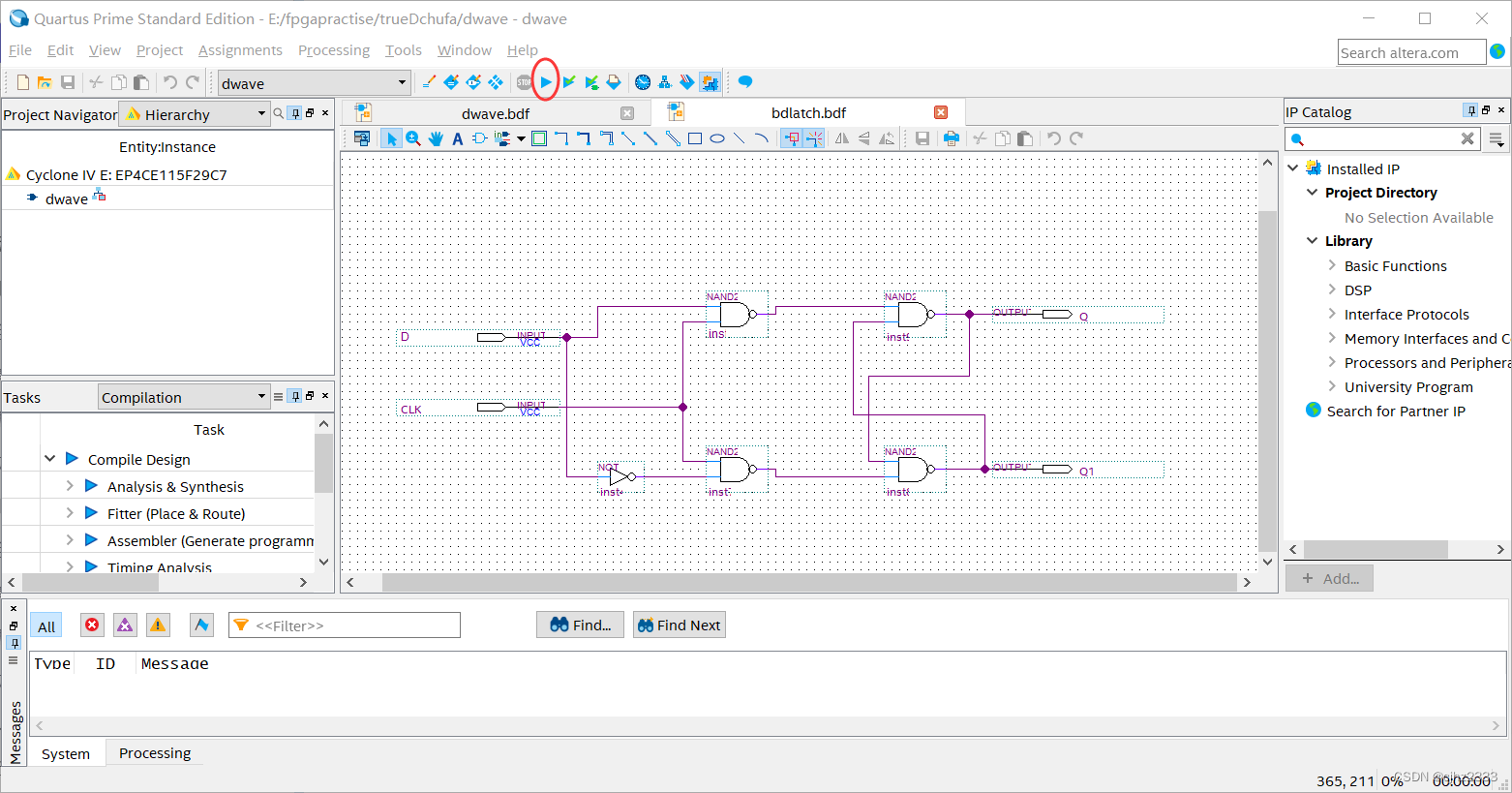

编译成功后界面如下，因为我这里以前做过，所以我打开的另一个项目，不过原理图的连接是相同的，所以结果也是相同的

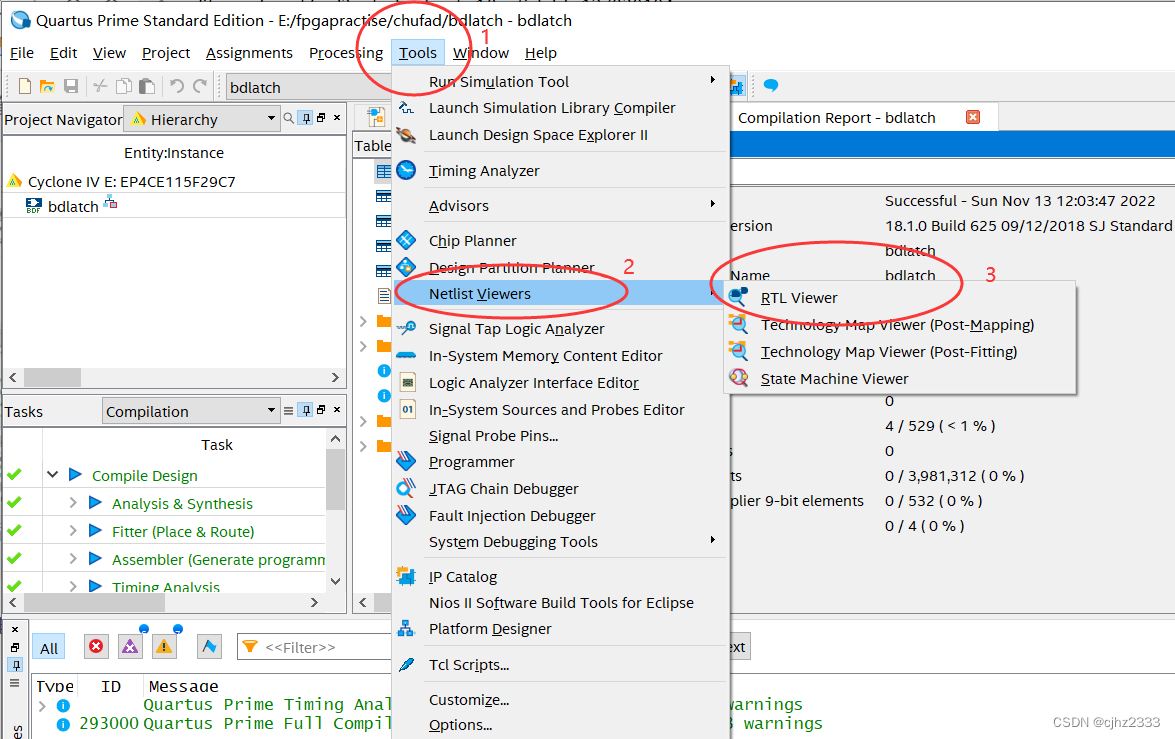

查看硬件电路图

4.仿真波形图

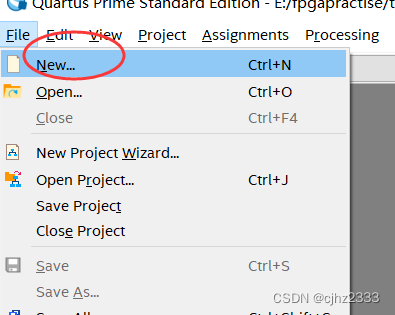

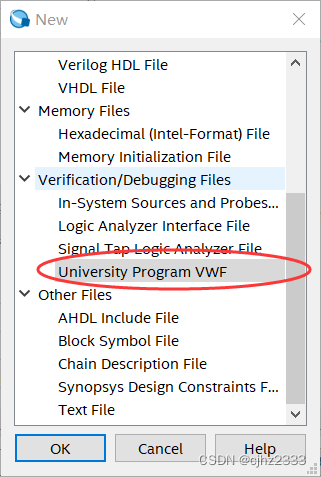

如之前新建文件的方法，从“file”中选择“new”，然后从出现的对话框中选择“university program VWF”。

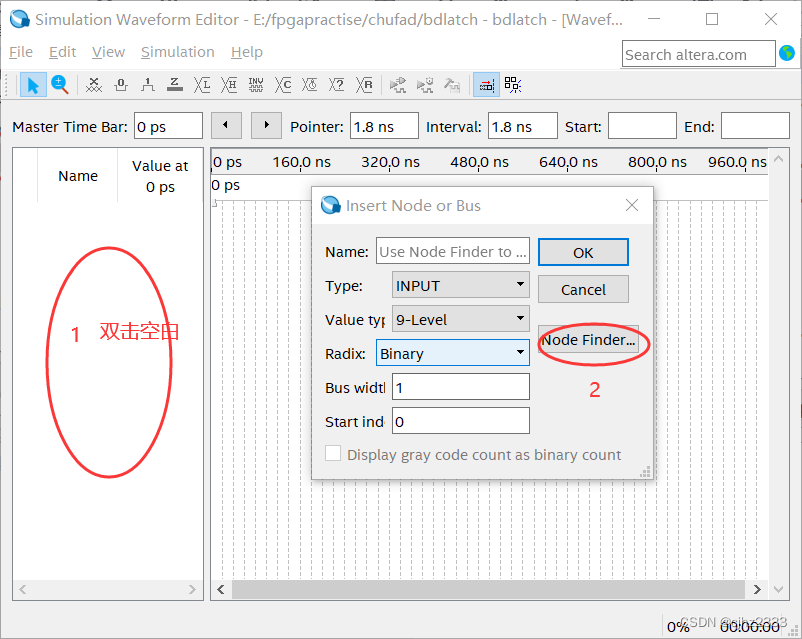

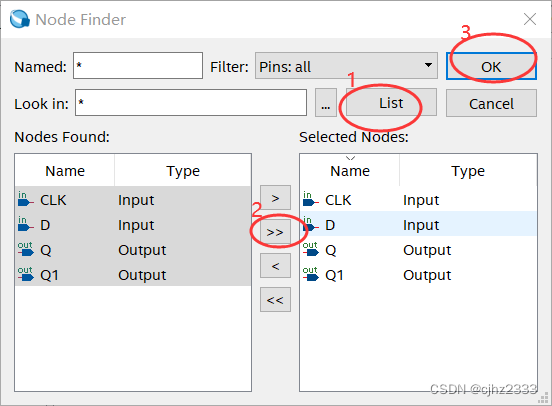

双击空白处，然后点击Node Finder

按下图进行操作就好

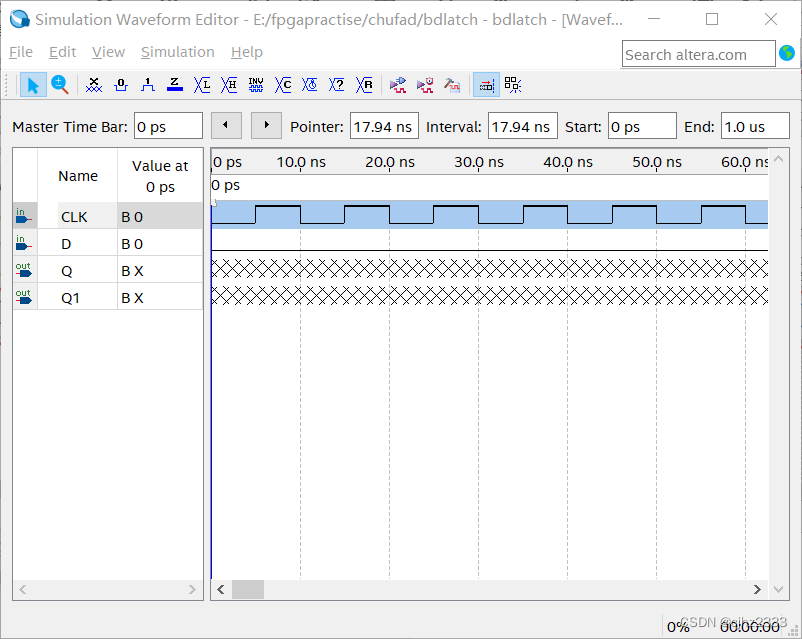

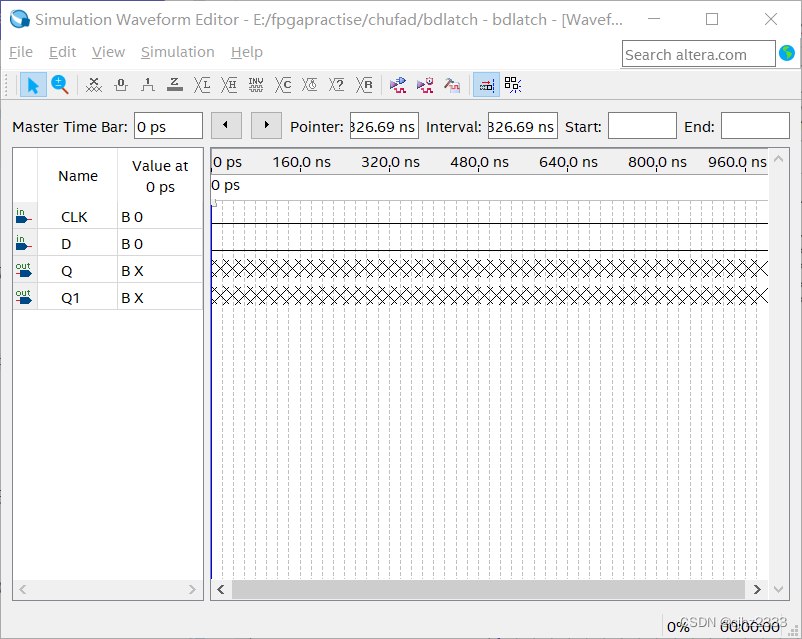

此时会生成一个波形图



ctrl+鼠标滚轮可以对波形进行放大和缩小

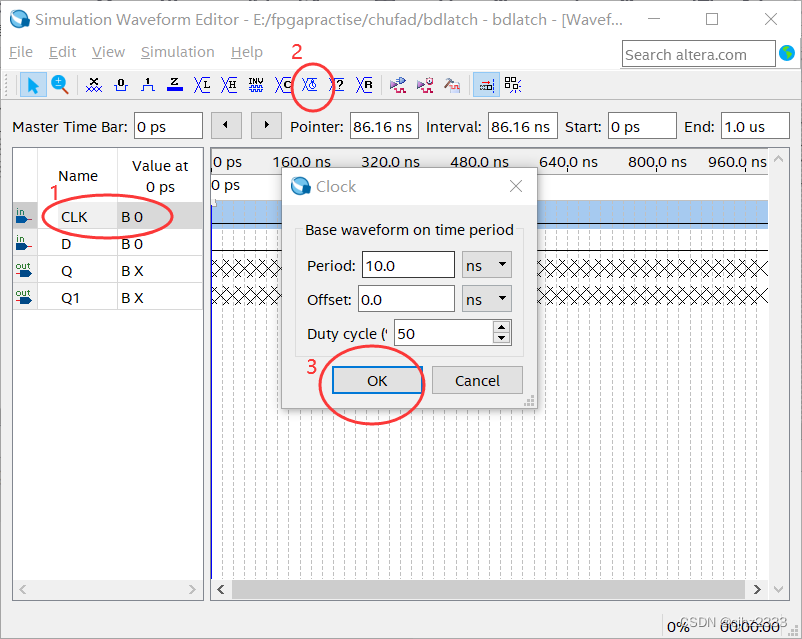

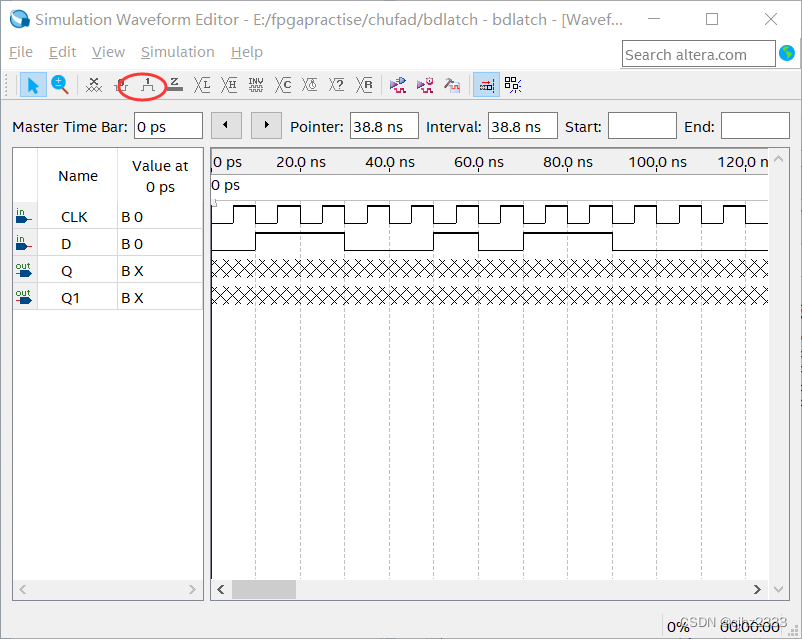

把输入D设置几段高电平和低电平

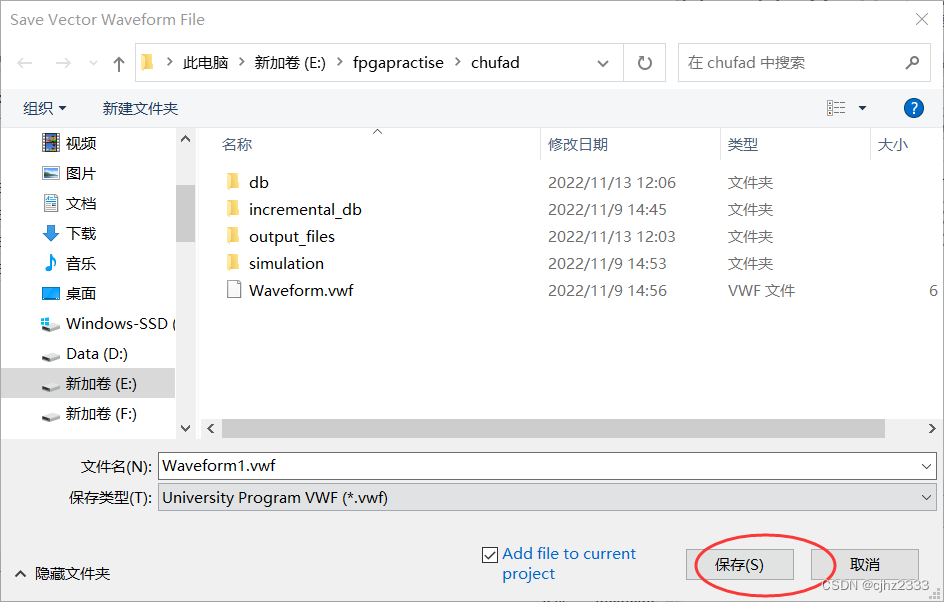

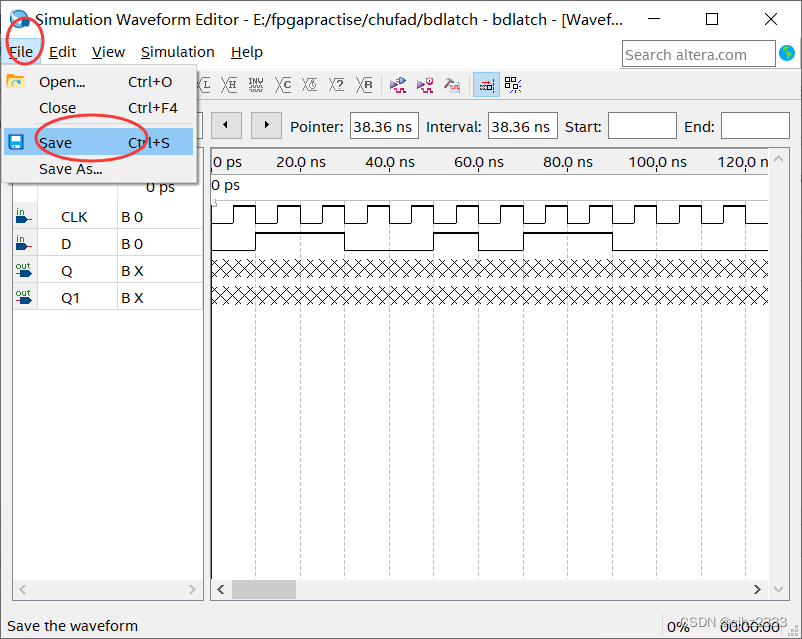

保存文件


点击功能仿真按钮，它右边的是时序仿真按钮

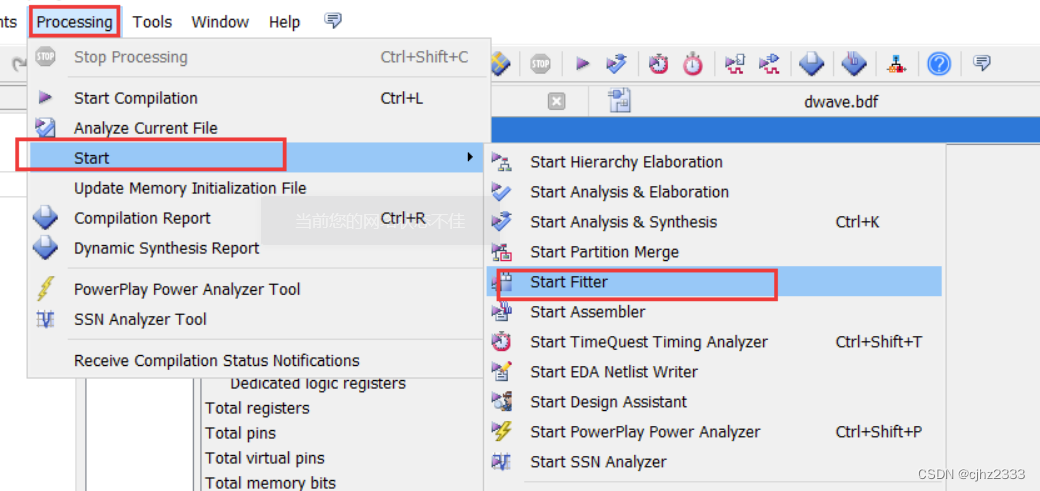

直接仿真会报错，我们需要更改一下设置

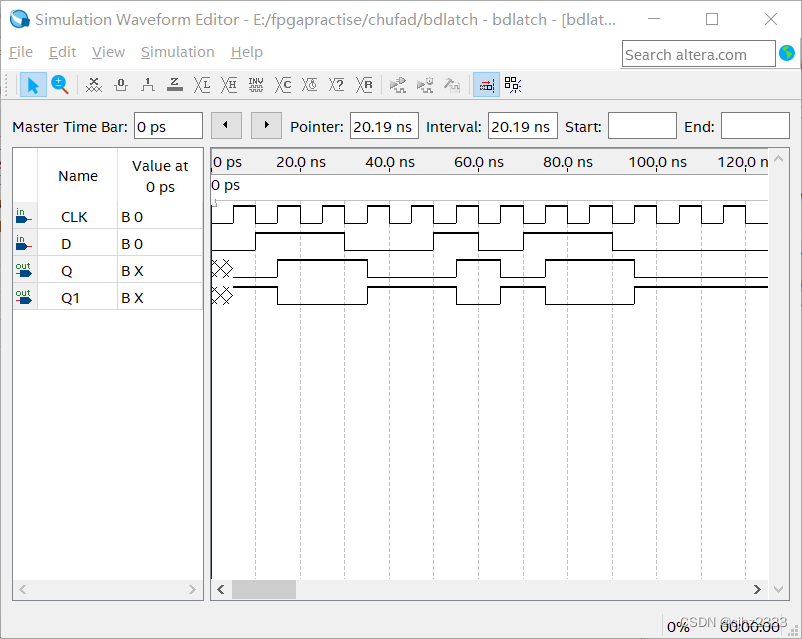

到这里就不会报错了，再点击功能仿真，可以看到，延时了半个时钟周期

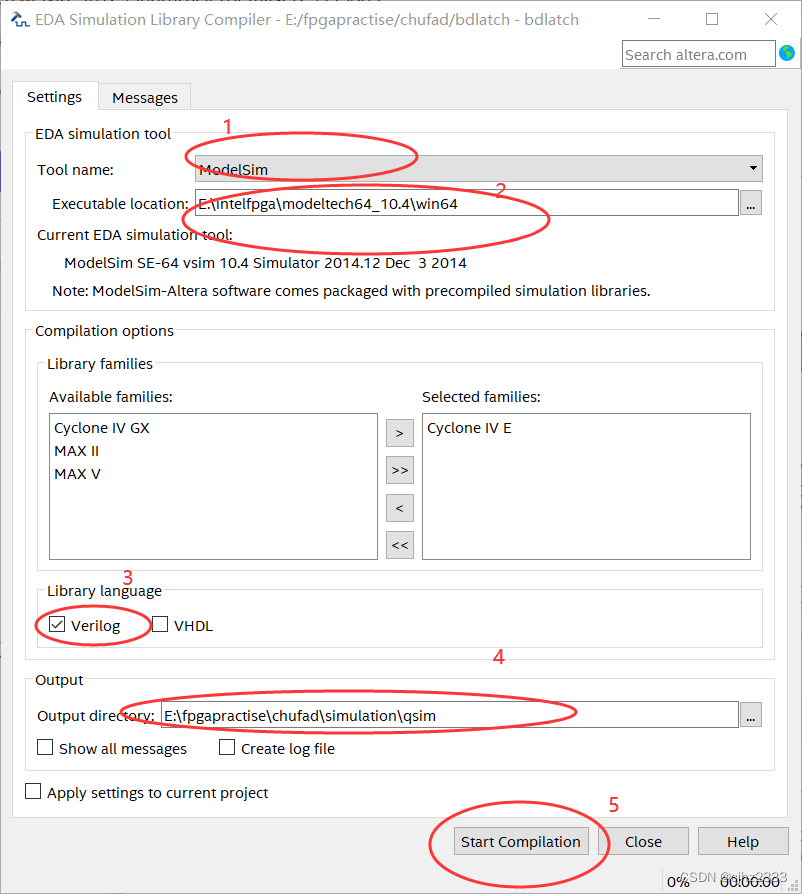

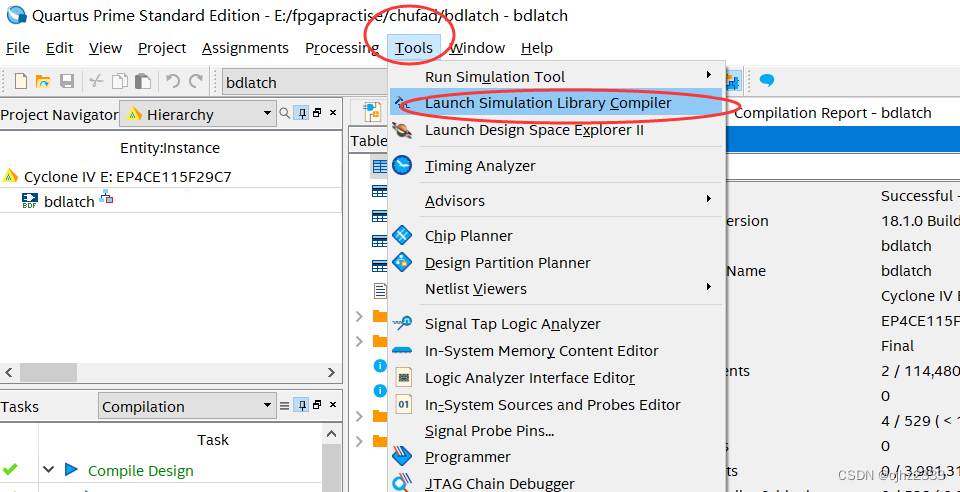

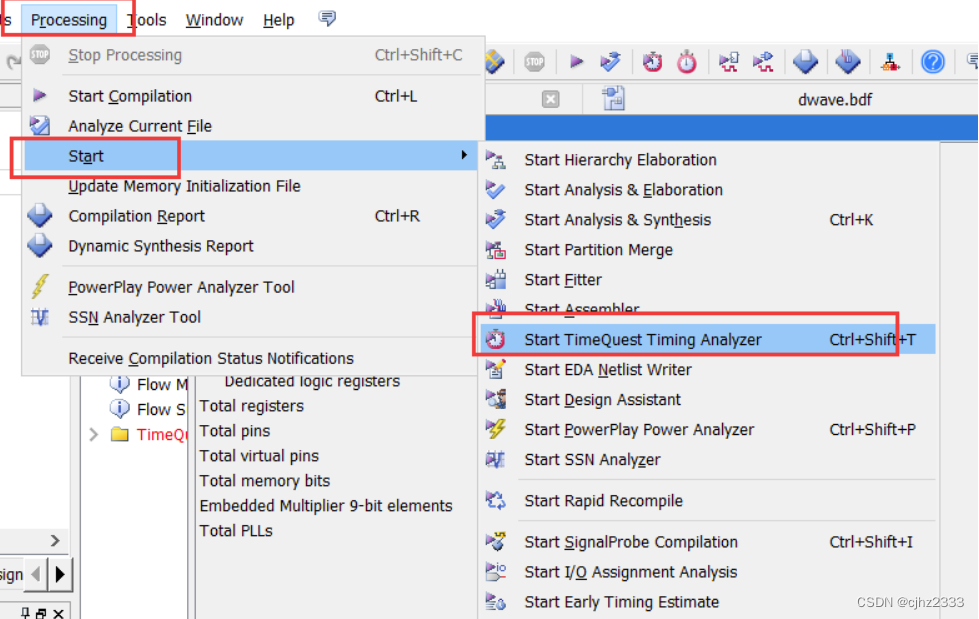

然后我们点击时序仿真，第一次会报错，按如下方法解决


解决之后点击时序仿真就可以看到如下图结果，也就是延时了一个时钟周期

五、直接调用D触发器并仿真

1.创建工程

同前文操作，这里就不演示了。

2.选择D触发器

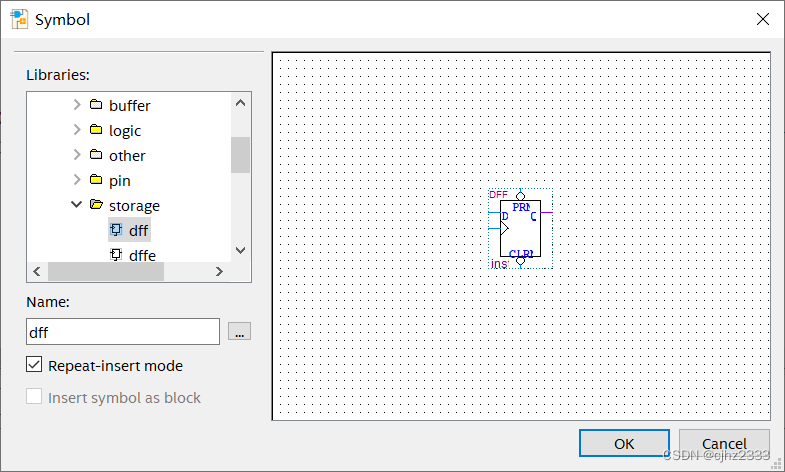

直接搜索dff就可以，可以省略掉我们配置电路的过程

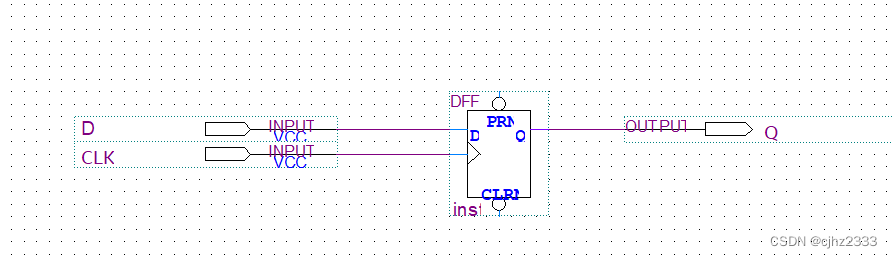

这个时候在添加管脚，然后给管脚改个名，最后结果如下

3.编译

保存并编译，然后打开电路图如下

4.仿真波形图

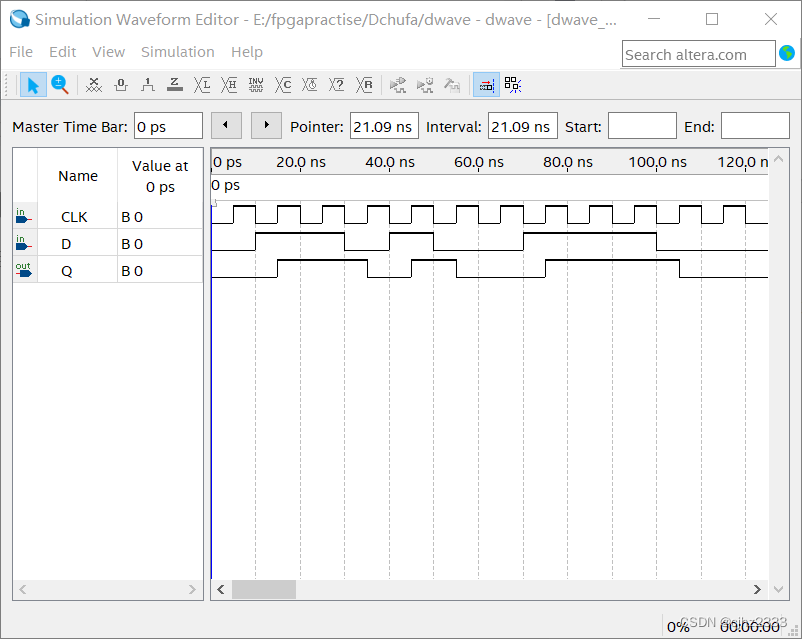

仿真步骤和之前相同，这里直接看结果，以下是功能仿真的结果，同样延迟半个周期

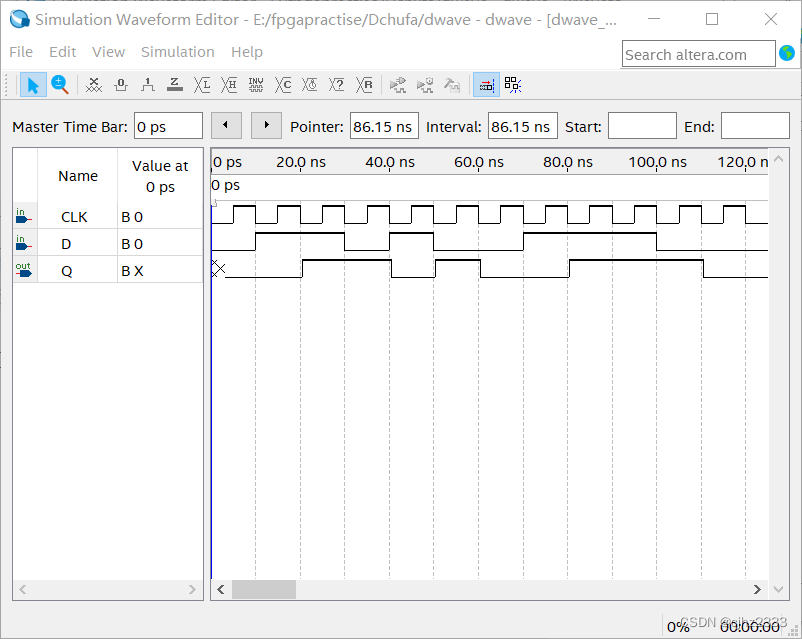

以下是时序仿真的结果，同样延迟了一个周期

六、用Verilog语言实现D触发器和仿真

1.创建工程

方法同第四步，这里就不介绍了。

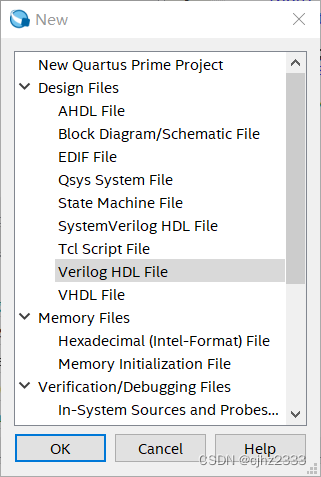

2.新建Verilog HDL文件

3.编写代码

module dwave(D,CLK,Q);
    input D;
	 input CLK;
	 output Q;

	 reg Q;
	 always @ (posedge CLK)//正的时钟沿做敏感信号
	 begin
	 Q<=D;//上升沿有效时，把D捕获到Q
	 end
endmodule

4.编译

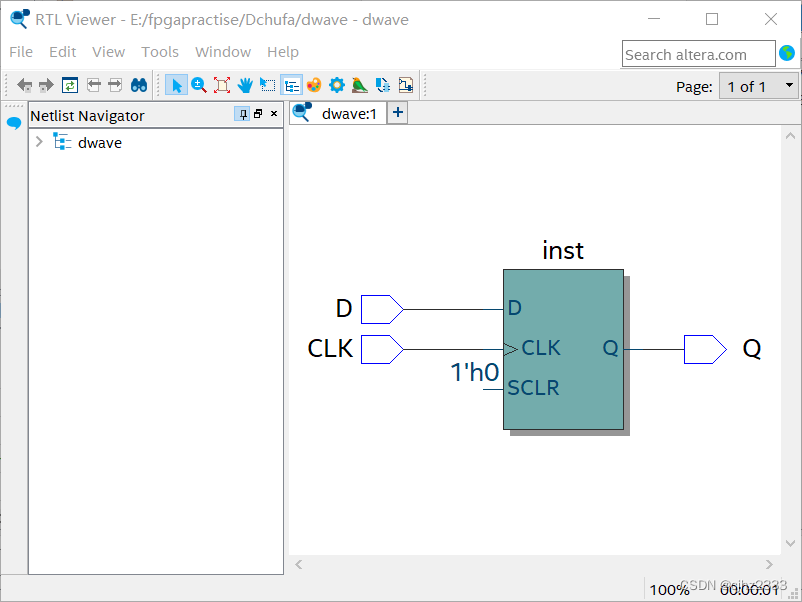

保存并编译，然后查看电路图如下

然后就是仿真，这里为了练习ModelSim的使用，我们进行单独仿真。

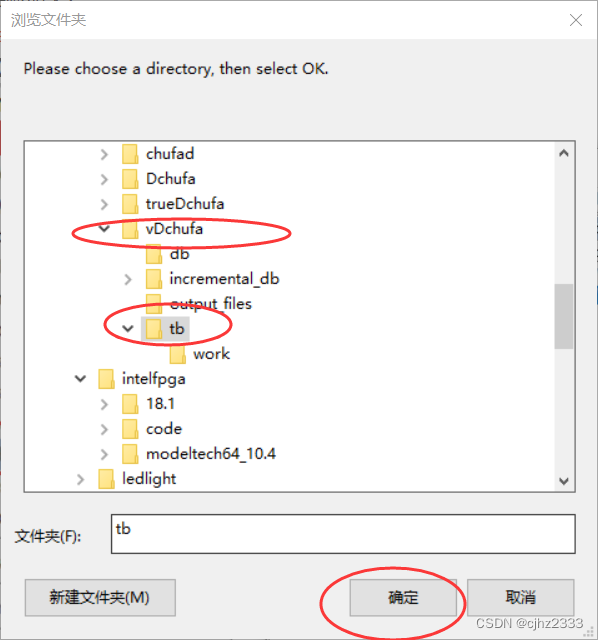

打开ModelSim，更改路径，选择我们新建的一个tb文件夹

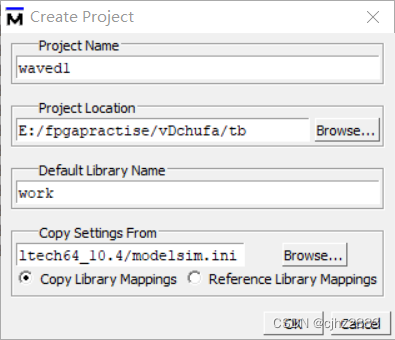

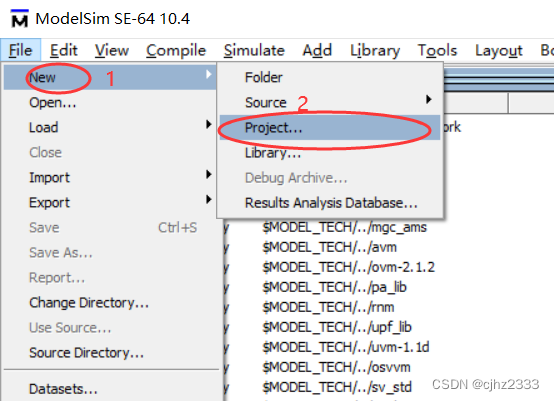

创建一个project，输入文件名然后点击确定。

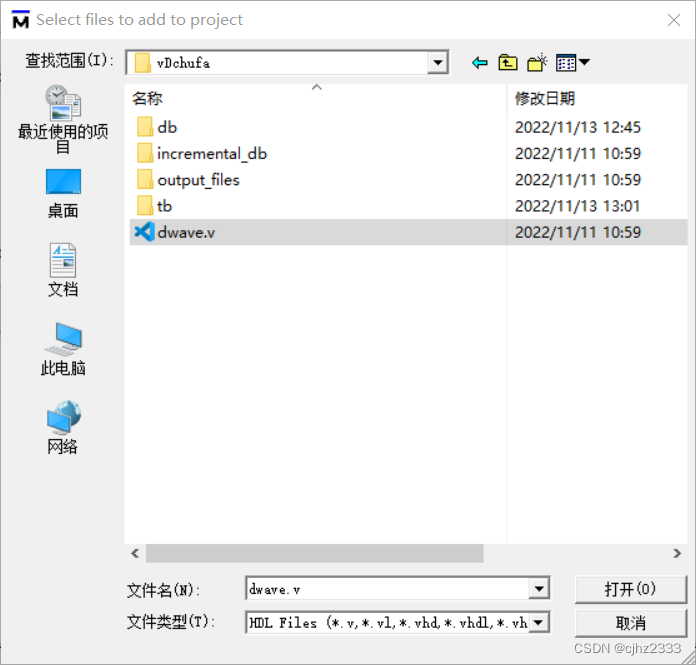

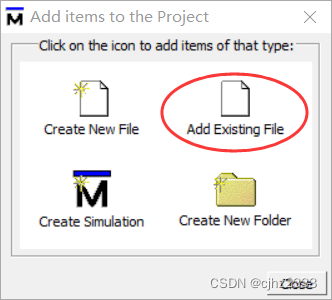

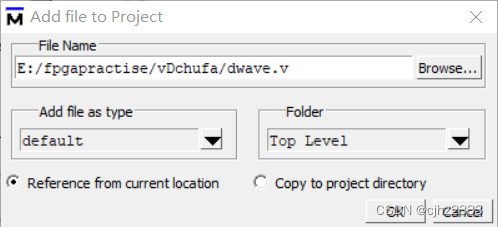

添加已有文件，这里添加quartus生成的.v文件，最后点ok就好。

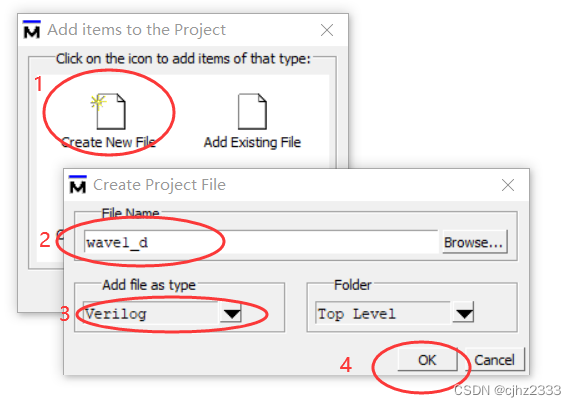

然后再创建一个.v文件

关闭窗口界面，打开刚才创建的wave1_d.v文件，输入以下代码

//测试代码
`timescale 1ns / 1ns

module dwave_tb;
    reg CLK,D;
    wire Q;

    dwave u1(.D(D),.CLK(CLK),.Q(Q));

    initial
    begin
        CLK = 1;
        D <= 0;
        forever
        begin
            #60 D <= 1;//人为生成毛刺
            #22 D <= 0;
            #2  D <= 1;
            #2  D <= 0;
            #16 D <= 0;//维持16ns的低电平，然后让它做周期性的循环
        end
    end

    always #20 CLK <= ~CLK;//半周期为20ns,全周期为40ns的一个信号
endmodule

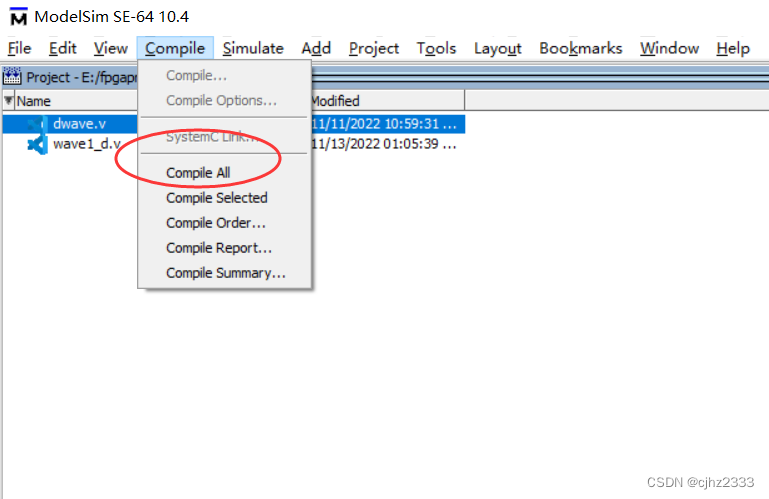

然后保存并编译。

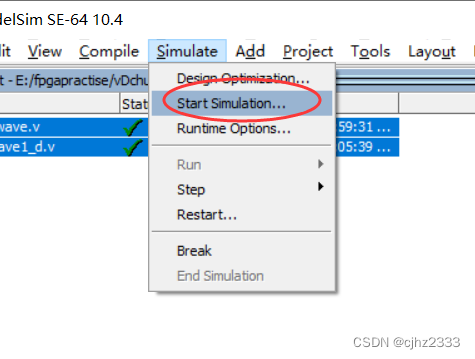

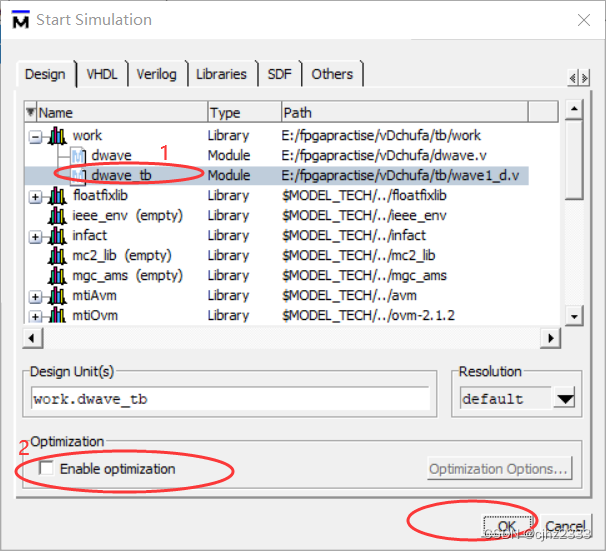

点击simulate，开始仿真并按下图操作。


添加波形

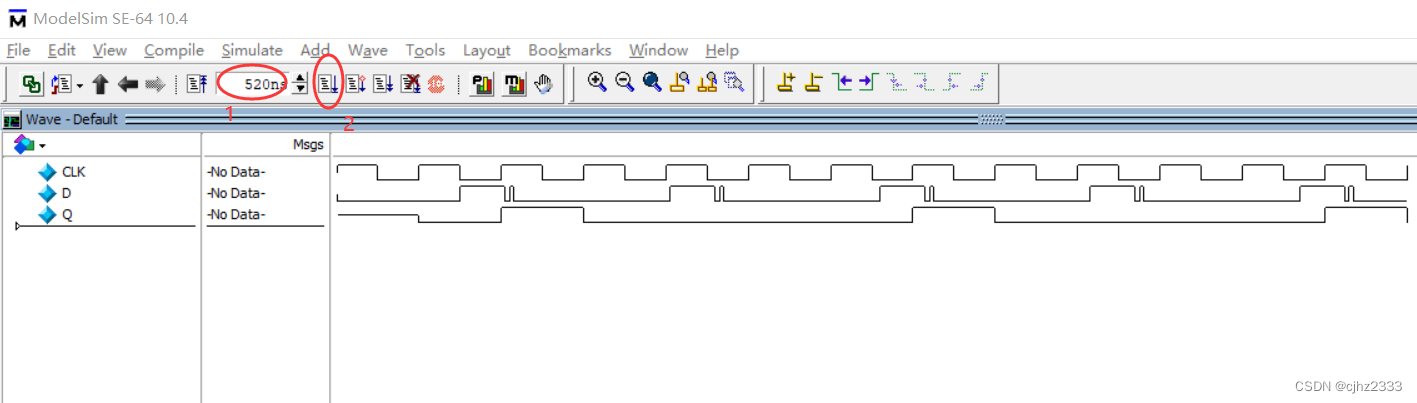

设置运行时长，再点击运行，就可看到下图波形

七、总结

三种方法各有优点，设计原理图可以方便理解内部结构，直接调用D触发器则很方便，Verilog语言则更适合复杂电路。

八、参考资料

Quartus II实现D触发器及时序仿真
