概述

实验题目

计数应用实验
编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按下‘KK1+’5次后，产生一次计数中断，并在屏幕上显示一个字符‘M’；

认识8254

8254是Intel公司生产的可编程间隔定时器。是8253的改进型，比8253具有更优良的性能。8254具有以下基本功能：

有三个16位计数器
每个计数器可按二进制或十进制（BCD）计数
每个计数器可编程工作于6种不同的工作方式
8254每个计数器允许的最高计数频率为10MHz（8253为2MHz）
8254有读回命令（8253,没有），除了可以读出当前计数单元的内容外，还可以读出状态寄存器的内容
计数脉冲可以是有规律的时钟信号，也可以是随机信号。

8254的内部结构框图和引脚图
由与CPU的接口，内部控制电路和三个计数器组成
在这里插入图片描述

8254的工作方式如下

方式0：计数到0结束输出正跃变信号方式
方式1：硬件可重触发单稳方式
方式2：频率发生器方式
方式3：方波发生器
方式4：软件触发选通方式
方式5：硬件触发选通方式

8254的控制字

方式控制字：设置计数器的工作方式
读回控制字：设置读回命令

注意：两个控制字共用一个地址，由标示位来区分

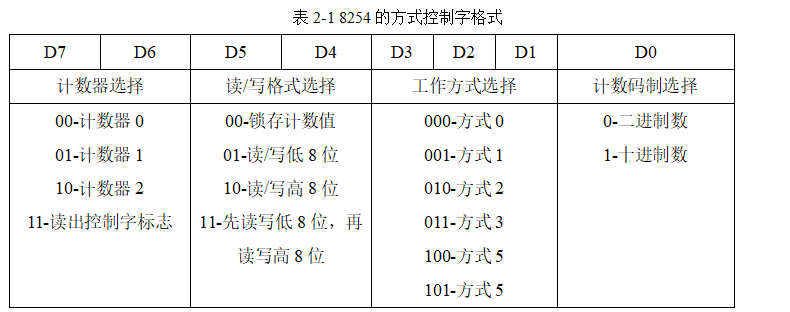

方式控制字格式
在这里插入图片描述
读回控制字格式

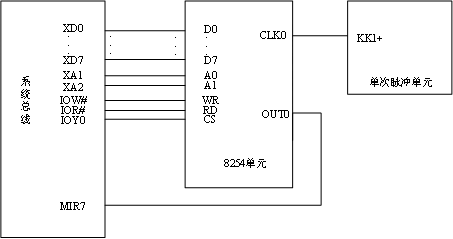

实验电路连接

在这里插入图片描述

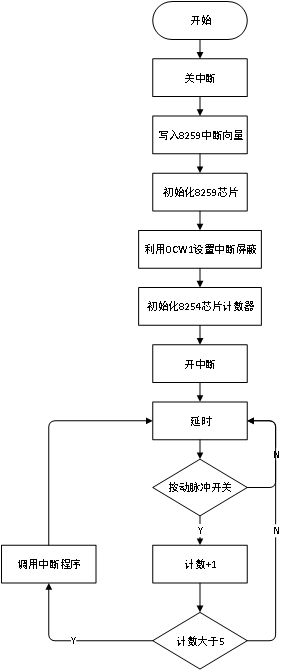

实验流程图

在这里插入图片描述

实验代码


;8254的编址空间起点是0600H
IOYO    EQU 0600H
A8254   EQU IOYO+00H*2
B8254   EQU IOYO+01H*2
C8254   EQU IOYO+02H*2
CON8254 EQU IOYO+03H*2

SSTACK SEGMENT STACK
	   DW 32 DUP(?)
SSTACK ENDS

CODE   SEGMENT
       ASSUME CS:CODE, SS:SSTACK
START: PUSH DS

	   MOV AX,0000H
	   MOV DS,AX

	   MOV AX,OFFSET IRQ7
	   MOV SI,003CH
	   MOV [SI],AX
	   MOV AX,CS
	   MOV SI,003EH
	   MOV [SI],AX

	   CLI
	   POP DS
	   ;初始化主片8259
	   MOV AL,11H				;初始化ICW1
	   OUT 20H,AL
	   MOV AL,08H				;初始化ICW2
	   OUT 21H,AL
	   MOV AL,04H				;初始化ICW3
	   OUT 21H,AL
	   MOV AL,01H				;初始化ICW4
	   OUT 21H,AL

	   MOV AL,6FH				;初始化OCW1
	   OUT 21H,AL
	   ;初始化8254
	   MOV DX,CON8254
	   MOV AL,10H;方式控制字 00010000
	   OUT DX,AL

	   MOV DX,A8254
	   MOV AL,04H;把计数初值4送入计数器A，每5次，送4
	   OUT DX,AL
	   STI
AA1:   JMP AA1

IRQ7:
      ;执行一次中断后，原来8254A计数器的初值为0，为了重复该中断，需要再输入一次计数初值
       MOV DX,A8254
	   MOV AL,04H
	   OUT DX,AL

	   MOV AX,014DH ;字符M
	   INT 10H
	   MOV AX,0120H ; 空格
	   INT 10H

	   ;中断结束命令 往地址20H送入20H
	   MOV AL,20H
	   OUT 20H,AL

	   IRET   ;返回中断
CODE   ENDS
       END START
