一、实验目的

1.掌握 8254 的工作方式及应用编程。

2.掌握 8254 典型应用电路的接法。

二、实验内容与要求

1、计数应用实验，编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按动‘KK+’5次后，产生依次计数中断，并在屏幕上显示一个字符‘M’.

2.定时应用实验。编写程序，应用8254的定时功能，产生一个ls的方法，并且本装置的示波器功能来观察。

三、实验步骤

1. 计数应用实验

将8254的计数器0设置为方式3，计数值为十进制数4，用单次脉冲KK1＋作为CLK0时钟，OUT0连接MIR7，每当KK1＋按动5次后产生中断请求，在屏幕上显示字符“M”。

图4.5.3  8254计数应用实验接线图

实验步骤：

（1）实验接线如图4.5.3所示（由于8254单元中GATE0信号已经上拉+5V,所以GATE0不用接线）。

（2）编写实验程序，经编译、链接无误后装入系统。

（3）单击run按钮，运行实验程序，每连续按动5次KK1+，在界面的输出区会显示字符“M”（改成K），观察实验现象。

（4）改变计数值，验证8254的计数功能。

2. 定时应用实验

将8254的计数器0和计数器1都设置为方式3，用信号源1MHz作为CLK0时钟，OUT0为波形输出1ms方波，再通过CLK1输入，OUT1输出1s方波。

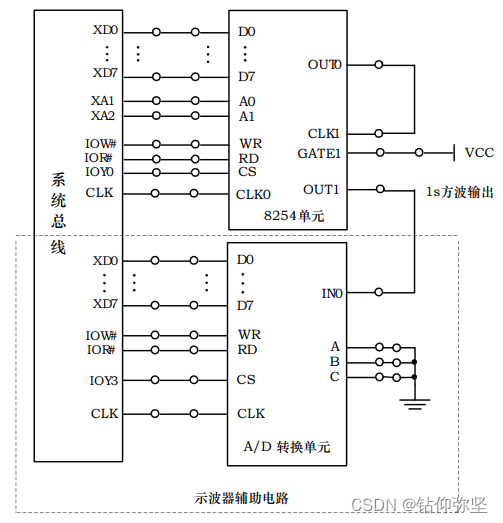

图4.5.5  8254定时应用实验按线图

实验步骤：

（1）接线图如图4.5.5所示。

（2）根据实验内容，编写实验程序（例程文件名为：A82542.ASM)，经编译、链接无误后装入系统。

（3）单击run按钮，运行实验程序，8254的OUT1会输出1s的方波，可用软件自带的示波器功能进行观察。

 (4）用示波器观察波形的方法：单击虚拟仪器菜单中的“示波器”按钮或直接单击工具栏的 按钮，在新弹出的示波器界面上单击 按钮运行示波器，就可以观测出OUT1输出的波形。

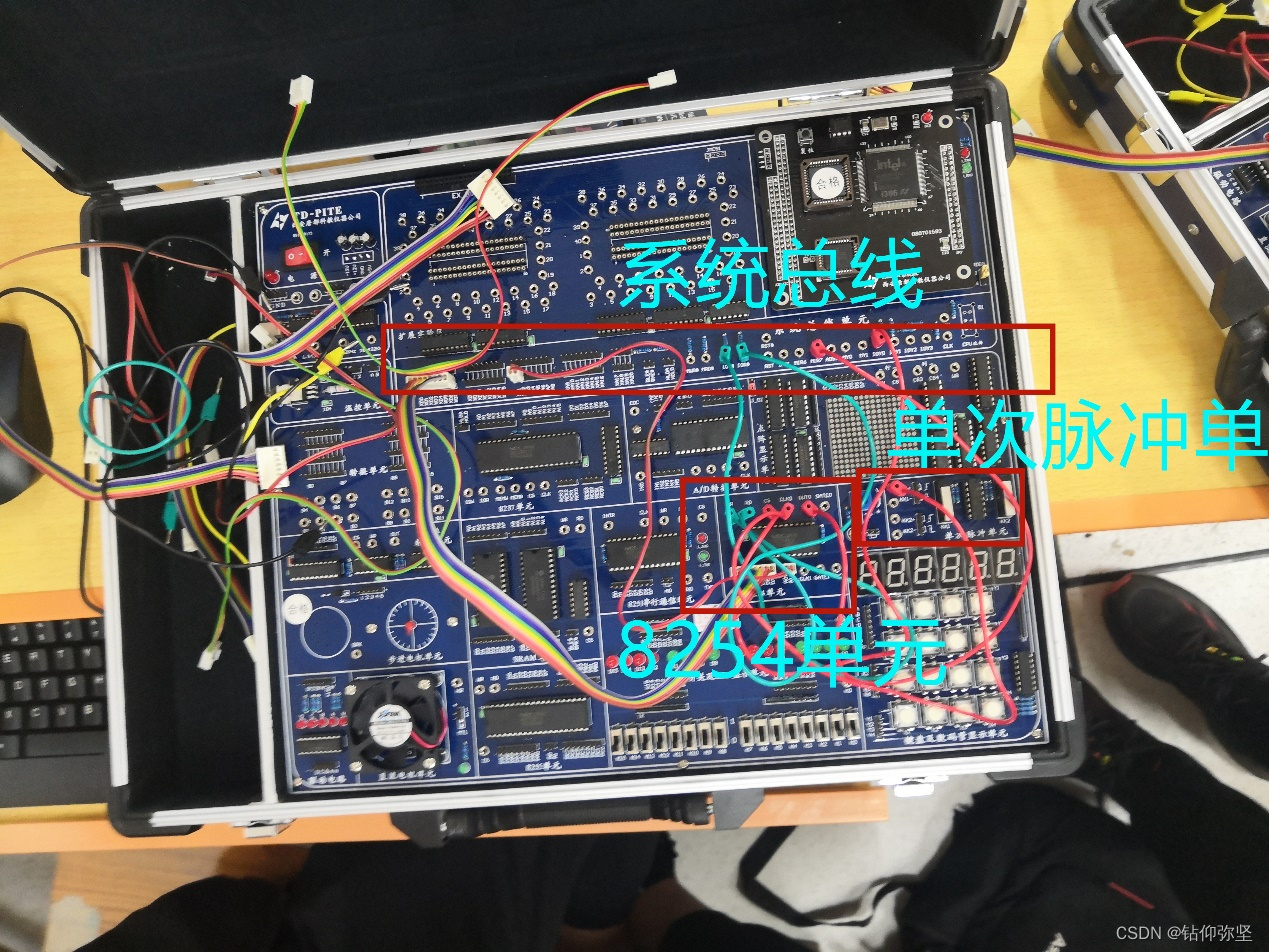

四、电路连接

1. 计数应用实验

2. 定时应用实验

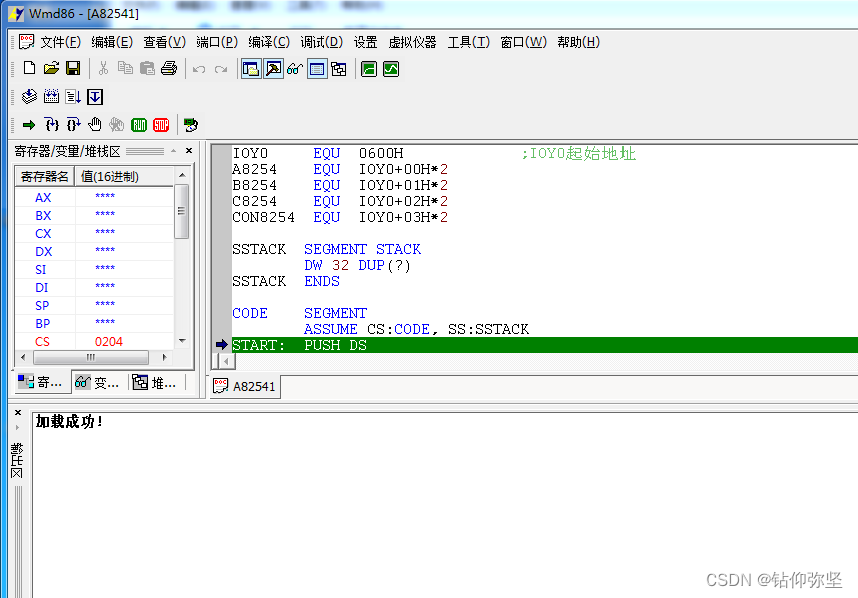

五、代码设计

1.中断入口地址

MOV AX, 0000H

        MOV DS, AX

        MOV AX, OFFSET IRQ7         ;取中断入口地址

        MOV SI, 003CH               ;中断矢量地址

        MOV [SI], AX                ;填IRQ7的偏移矢量

        MOV AX, CS                  ;段地址

        MOV SI, 003EH

        MOV [SI], AX                ;填IRQ7的段地址矢量

        CLI

        POP DS

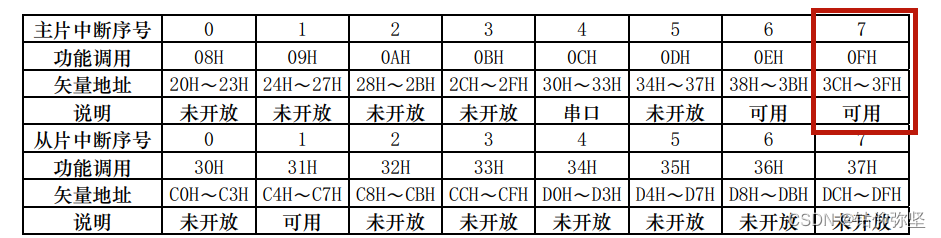

子程序入口是中断类型号*4，从下图可以看出，IR7的中断类型号是F(0F),0F×4=003C，003E=0F×4+2

2.8254的初始化

MOV DX, CON8254         ;8254

        MOV AL, 36H             ;计数器0，方式3

        OUT DX, AL

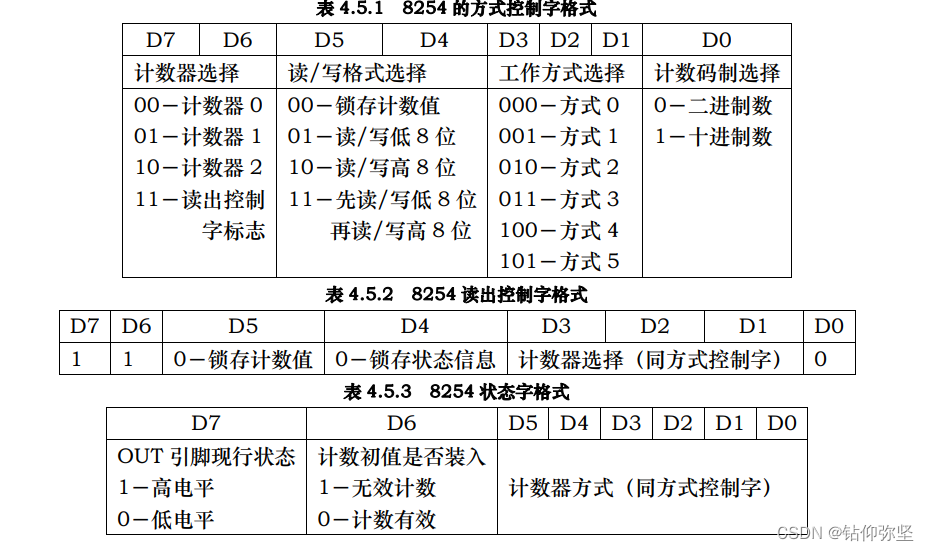

36H=00 11 011 0:计数器0，先读写低8位，再读写高8位，方式3，二进制

3.8254计数器0的计数初值的计算

MOV DX, A8254

        MOV AL, 0E8H

        OUT DX, AL

        MOV AL, 03H

        OUT DX, AL

设计数初值为n,CLK频率为fc,方波频率为f则n=fc/f

因为本实验中CLK0频率为1MHz，波形输出1ms方波,，即1000Hz.所以计数初值n=1000000/1000=1000,转换为十六进制为03E8H.

4.关于显示字符

MOV AX, 014BH
INT 10H ;显示字符K

这里AH=01，AL=4BH=75=‘K’，会显示AL对应的字符。

六、实验现象

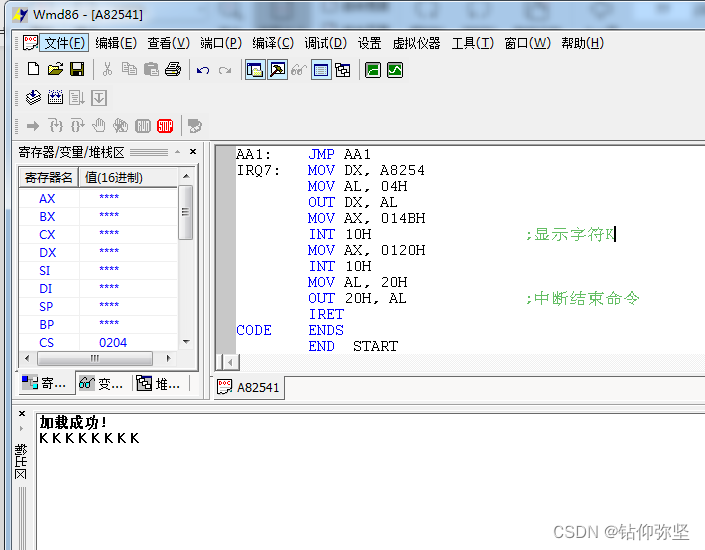

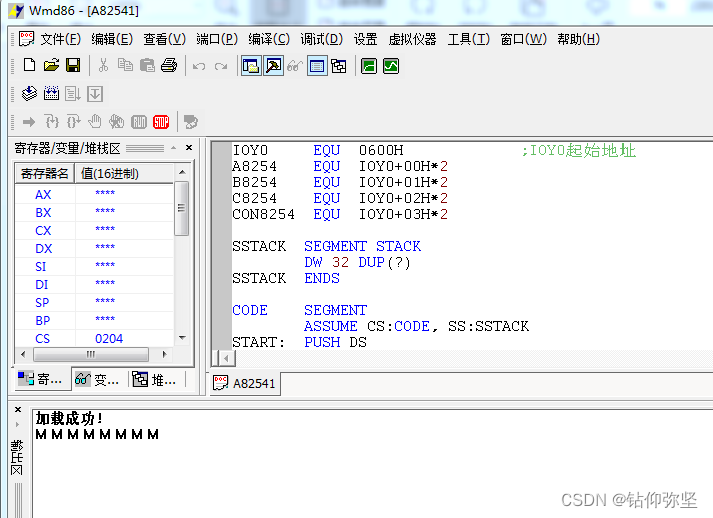

1. 计数应用实验

修改代码，变成K。

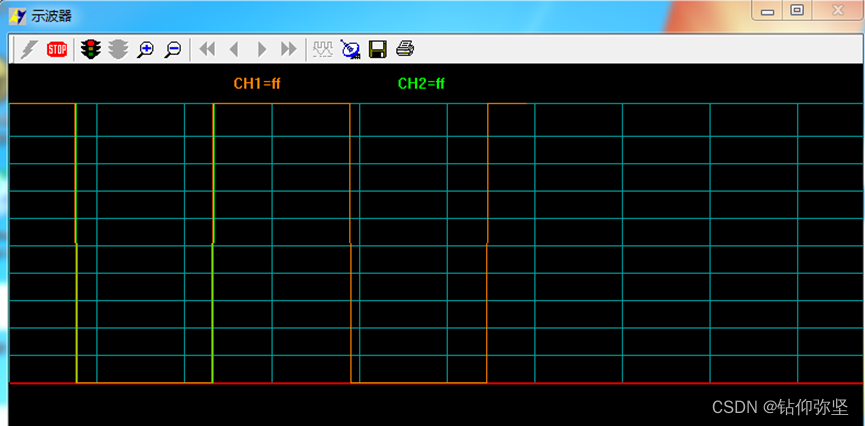

2. 定时应用实验

最后
