概述
目录
- 一、实验目的
- 二、实验原理和内容
- 三、编程提示
- 四、电路接线图
- 五、程序设计流程图
- 六、一些说明
- 七、程序源代码
一、实验目的
掌握8254的基本工作原理和编程方法，用示波器观察不同方式下的波形。（说明：没有示波器，所以用LED灯的闪烁来观察）

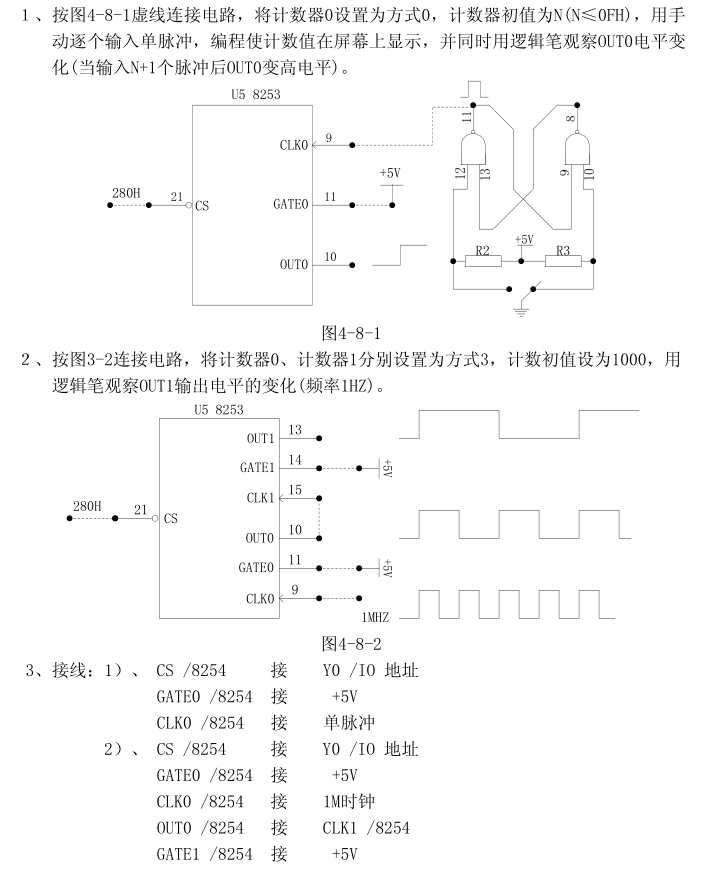

二、实验原理和内容

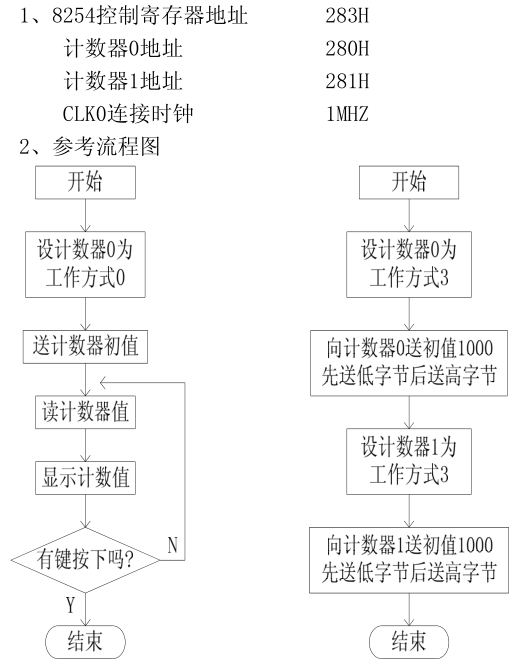

三、编程提示
四、电路接线图

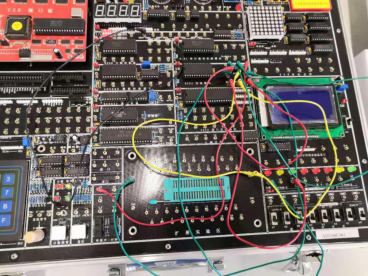

实验1：

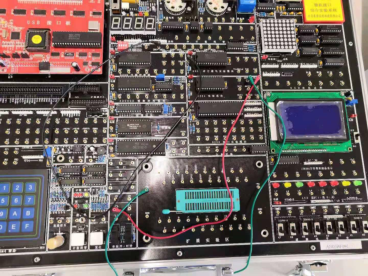

实验2：
五、程序设计流程图
实验1：

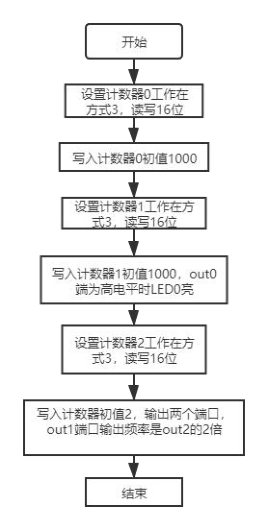

实验2：
六、一些说明
- 实验1中，每次读取后简单判断一下是不是跟上次一样，因为可能本次读取时计数器还没有减1。
- 实验2中，由于要输出两个不同的频率方波，并且要使LED灯来得及闪烁，所以需要用到三个计数器。
七、程序源代码
暂无。
