串并串转换（2）---- 串到并 + 并转串再转并

串转并程序说明

• 判断启动脉冲

1. 根据上一篇文章提到，此处将SCL为高时，SDA由高变低做为“启动脉冲”；再以SCL为高时将SDA数据串行输出存储起来。同样， 启动脉冲来到时间提前不知道，相较接收方系统时钟而言是异步信号（虽然仿真时都用的一个时钟），处理成同步信号来使用这个启动脉冲。

2. 回答上一文提到的，当以下降沿的脉冲做启动脉冲时，沿同步的结果应为：（不同于以上升沿做启动脉冲）
   对齐结果 = （~i_data_com_dl） &&(i_data_com); //SDA信号即是用i_data_com接收的

3. 启动脉冲延迟锁存如下：

   always @ (posedge i_sys_clk,negedge i_rst_n)begin
   	if(!i_rst_n)begin
   		i_data_com_dl <= 1'b0; end
   	else begin
   		i_data_com_dl <= i_data_com; end
   end


4. 此处和之前有点不同，之前startpulse是一个脉冲，冲一下就没了，这里 i_data_com 即是SDA数据线，传输数据会变化，所以这里加了个标志位startFlag 和 endFlag,如下：觉得这里不加scl也行

   always @ (posedge i_sys_clk,negedge i_rst_n)begin
   	if(!i_rst_n)begin
   		startFlag <= 1'd0; end
   	else begin
   		if(i_data_com_dl && (~i_data_com) && i_scl_clk)begin
   			startFlag <= 1'd1; end
   		else if(endFlag)begin //endFlag时sclk_clk定是低电平的，不会冲突
   			startFlag <= 1'd0; end
   		else begin
   			startFlag <= startFlag; end
   	end
   end

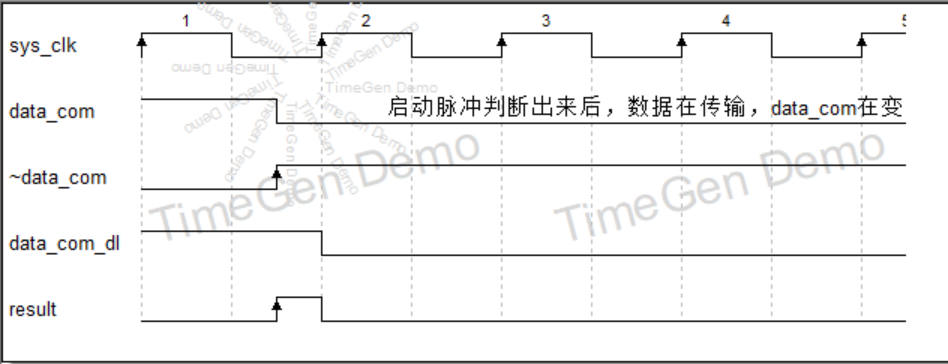

5. 波形示意如下：
   注意这里是以sys_clk做为沿判断的！其频率一般比SCL高（如上文中的分频），（主要是要让上升沿检测SDA高低电平的变化，这个变化因此不能太短）。

• 串行数据接收
  一位位接收串行数据，在FPGA内保存在一个“多位数组”里。通过接收个数来看收够没有。ps:again，注意非阻塞赋值时分支判断的条件。

  always @(posedge i_scl_clk, negedge i_rst_n)begin
  	if(!i_rst_n)begin
  		//初始化
  	end
  	else if(startFlag)begin
  		if(r_cnt >= 10'd32)begin
  			r_cnt <= 10'b0;	 endFlag <= 1'b1;
  			o_sda_data_parallel <= r_data; end //这里只是重新赋给另一个变量来输出显示
  		else begin
  			r_data <= {r_data[30:0],i_data_com};
  			r_cnt <= r_cnt + 10'b1;	endFlag <= 1'b0; end
  	end
  	else begin
  		r_data <= r_data; end
  end


  这里串转并很有意思：r_data <= {r_data[30:0],i_data_com}; r_data共32位，使用位拼接，每次r_data去低31位做为新r_data的高31位，新来的data_com做为最低位（因为发送方已协调好先发送的最高位），相当于起到移位的作用。

并串并整体联调

• 调用多个文件

  `include "parallel_com.v" //嗯，没错，有个单词写错了，估计就我一个作业里写的这个错词哈哈
  `include "com_parallel.v"


  主程序中就是例化parallel_com、com_parallel 这两个module；
  注意调用的两个文件（.v就行）需要与调用它们工程文件（.qpf）放在一起。

• 仿真结果


遇到的错误记录

• 报错：cannot match operand(s) in the condition to the corresponding edges in the enclosing event control of the always construct

  1. 错在：always @ (posedge i_sys_clk,negedge i_rst_n) ...... （这句话用了好多次了，这次出错了）
     第一：敏感表要是有好几个敏感信号a、b等，则不要忘了任一个敏感信号满足条件都会触发always，所以需要用 if 进行判断；
     第二：每一个 if 都是先判断敏感表，再判断其他东西：

  2. 错误代码：

     always @(posedge i_sys_clk or negedge i_rst_n) begin
     	if(!i_rst_n) begin ... end
     	else if(phase_cnt == 10'd39)//这里错，得先是敏感表的判断
     	end
     	else begin ...
     	end

     	if(phase_cnt == 10'd39) //这里错，没有判断敏感表
     	end
     	else begin
     	end
     end


  3. 准确写法：

     always @(posedge i_sys_clk or negedge i_rst_n) begin
     	if(!i_rst_n) begin ...
     	end
     	else begin //把其他的判断都放在这里else里，即是sys_clk的触发时间里
     		if(phase_cnt == 10'd39) begin
     		end
     		else begin
     		end

     		if(phase_cnt == 10'd39) begin
     		end
     		else begin
     		end
     		//......
     	end
     end


  4. 借鉴

• 报错：module "xxx" cannot be declared more than once
  帮同学排错，没有给我发工程，只发了.v 文件，我就自己新建工程，再直接再quartus II里建三个.v 文件分别存同学的代码。错因：因为直接在工程里新建了三个.v程序，所以三者是并列在这个工程下了，解决方法：
  方一，把我 ·include “xxxfile.v” 语句注释调就好了，但是要设置我的主程序为top file；
  方二，点击files左边栏，把xxxfile.v delete，就可以用include了；（此时三个.v 文件是已保存在同一工程下）

• SCL电平总是为低

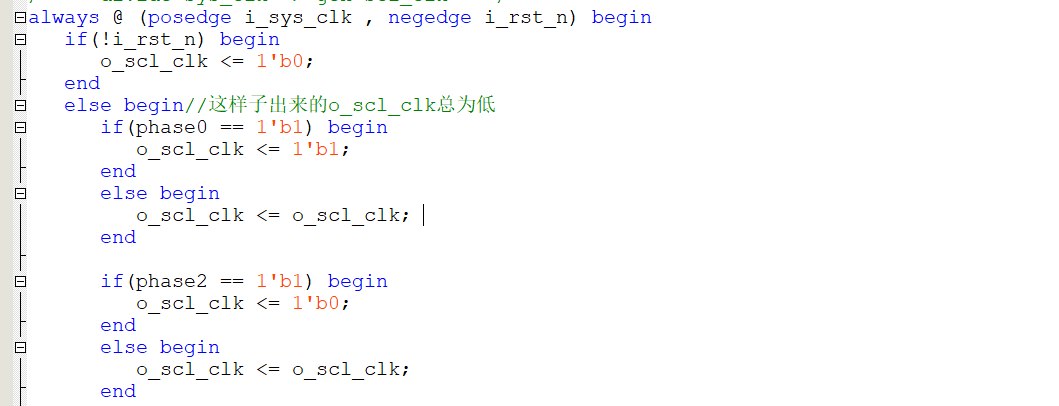

  1. 错误代码：


  2. 错因：非阻塞赋值没考虑到（这次作业被这个东西坑了好多次），试验一下下面两句：

     //		if(1) o_scl_clk <= 1'b0;
     //		if(1) o_scl_clk <= 1'b1; //结果总为1，即非阻塞赋值取最后一个


  3. 准确写法:

     always @ (posedge i_sys_clk , negedge i_rst_n) begin
     	if(!i_rst_n) begin ......
     	end
     	else begin
     		if(phase0 == 1'b1) begin
     			o_scl_clk <= 1'b1; end
     		else if(phase2 == 1'b1) begin//这两个得何在一个if & else里
     			o_scl_clk <= 1'b0;	 end
     		else
     			o_scl_clk <= o_scl_clk; end
     end


end~
