概述

前言

FPGA中的串并转换操作，可以说是非常灵活的操作了，核心思想就是移位。

串转并就是把1位的输入放到N位reg的最低位，然后N位reg左移一位，在把1位输入放到左移后的reg的最低位，这样循环，就可以得到，以最高位开始传输，最低位传输完成的N位数据了；

并转串就是把并行的N位数据的最高位给1位输出，然后类似的循环左移就可以了。

一、并转串操作

代码：B并 2to C串

module B2C (
    input        clk           ,
    input        _rst          ,
    input        en            ,
    input  [7:0] din           ,
    output       dout
);//并转串模块 8位输入，1位输出
reg [7:0] in = 'd0;
reg [7:0] data = 'd0;
reg out = 'd0;
reg [3:0]cnt;//计数
assign dout = data[7];//data的最高位接输出线
always @(posedge clk or negedge _rst) begin
    if(!_rst)begin
        out <= 'd0;
        data<= 'd0;
        cnt <= 'd0;
    end
    else if(en) begin
        data  <= {data[6:0],data[7]};//核心也是循环左移
        cnt <= cnt + 'd1;
    end
    if (cnt == 'd7) begin
        data <= din;//这里din是在cnt清零时给到data上传的
        cnt <= 'd0;
    end
end

endmodule

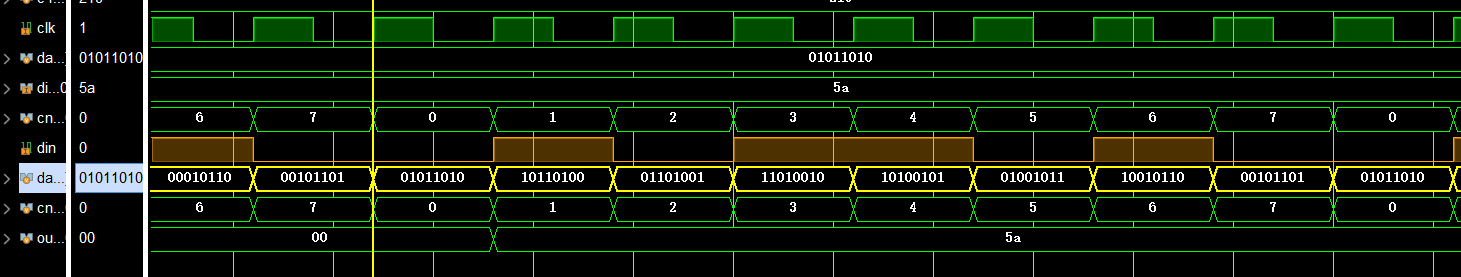

二、串转并操作

代码：C串 2to B并

module C2B (
    input        clk           ,
    input        _rst          ,
    input        en            ,
    input        din           ,
    output [7:0] dout
);//串转并模块 1位输入 8位输出
reg [7:0] out;
reg [7:0] data;
reg [3:0]cnt; //计数
assign dout = out;
always @(posedge clk or negedge _rst) begin
    if(!_rst)begin
        out <= 'd0;
        data<= 'd0;
        cnt <= 'd0;
    end
    else if(en) begin
        data <= {data[6:0],din};//核心代码左移寄存器
        cnt  <= cnt + 'd1;
    end
    if (cnt == 'd7) begin
        cnt <= 'd0;//8位清零
    end
    if (cnt == 'd0) begin
        out <= data;//单独取out，因为和cnt清零一起取时，差一个节拍
    end
end

endmodule
