74HC595可以实现串转并功能,从而实现MCU 上 GPIO 的扩展。

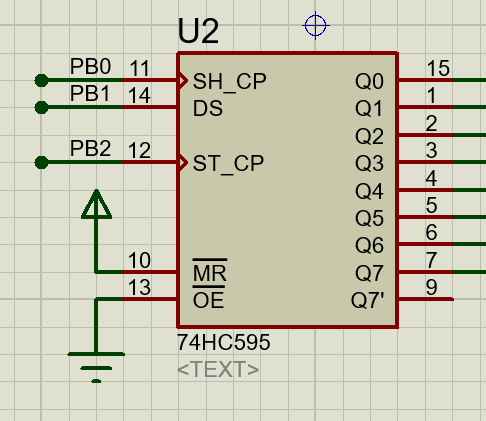

其中,74HC595如下图所示:
它用SH_CP接口、DS接口、ST_CP接口 串行输出数据,通过Q0 - Q7 这八个接口并行输出数据。
SH_CP:是串行移位脉冲。每传送一位数据后,这个端口先设为低电平,再设为高电平,
从而形成一个上升沿。表示一个数据传送完毕。
DS:这是用来传数据的口,当为1时,为高电平。为0时,为低电平。美名曰:串行数据输入引脚。
ST_CP:是 锁存脉冲。当一套数据都存到74Hc595芯片后。这个端口先设为低电平,再设为高电平,
从而形成一个上升沿。表示一套数据传送完毕。
74HC595驱动函数:
注意我的SH_CP接口接到了PB0 , DS接到了 PB1 , ST_CP 接到了PB2 .
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22#define CLR_SHCLK() PORTB &= ~(1 << 0); #define SET_SHCLK() PORTB |= (1 << 0); #define CLR_STCLK() PORTB &= ~(1 << 2); #define SET_STCLK() PORTB |= (1 << 2); #define CLR_DS() PORTB &= ~(1 << 1); #define SET_DS() PORTB |= (1 << 1); void HC595_send_byte(unsigned char SndData) { char i; for(i = 0;i < 8;i++){ if(SndData & (1 << (7 - i))) SET_DS(); else CLE_DS(); CLR_SHCLK(); SET_SHCLK(); }//for CLR_STCLK(); SET_STCLK(); }
其中SndData为8byte 及 1 bit 的数据,每次调用一次这个函数,那么HC595接收8位数据,并并行输出。
