VHDL实例化过程



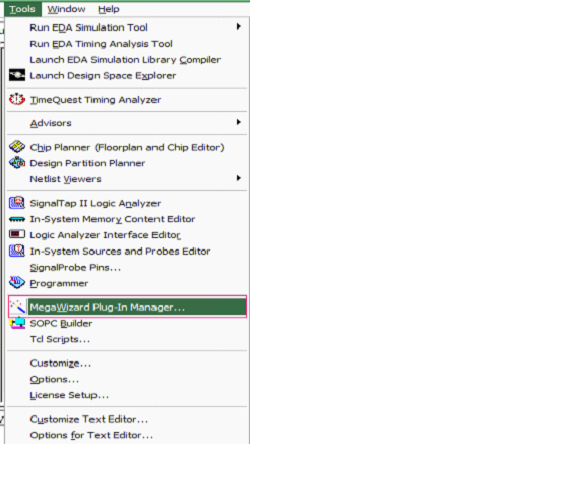

第二步：建立一个名为MUX_0的乘法器



第三步：在程序中例化，看以下程序。





-- 该程序用来实现复数的乘法，端口分别定义的复数的

-- 输入的实部和虚部和输出的实部和虚部

LIBRARY IEEE;

USE IEEE.STD_LOGIC_1164.ALL;

LIBRARY LPM;

USE LPM.LPM_COMPONENTS.ALL;

ENTITY plural_mux IS

PORT(

    r_in  : IN  STD_LOGIC_VECTOR(  7 DOWNTO 0 );

    i_in  : IN  STD_LOGIC_VECTOR(  7 DOWNTO 0 );

    r_out : OUT STD_LOGIC_VECTOR( 15 DOWNTO 0 );

    i_out : OUT STD_LOGIC_VECTOR( 15 DOWNTO 0 );

    clk   : IN  STD_LOGIC;

    rst_n : IN  STD_LOGIC

    );

END plural_mux;



ARCHITECTURE beh OF plural_mux IS

--乘法器的例化声明

--在这里我们要注意，例化的声明和和信号的定义都是在ARCHITECTURE的BEGIN之前--的

COMPONENT MUX_0

PORT(clock : IN STD_LOGIC     ;

dataa   : IN STD_LOGIC_VECTOR( 7 DOWNTO 0 );

datab   : IN STD_LOGIC_VECTOR( 7 DOWNTO 0 );

result : OUT STD_LOGIC_VECTOR( 15 DOWNTO 0 )

 );

END COMPONENT;



COMPONENT  ADD_SUB_0

PORT  (

add_sub : IN STD_LOGIC;

clock   : IN STD_LOGIC;

dataa   : IN STD_LOGIC_VECTOR(15 DOWNTO 0);

datab   : IN STD_LOGIC_VECTOR(15 DOWNTO 0);

result   : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)

);

END COMPONENT;



   SIGNAL r_in_reg1 : STD_LOGIC_VECTOR( 7 DOWNTO 0 );

   SIGNAL r_in_reg2 : STD_LOGIC_VECTOR( 7 DOWNTO 0 );

   SIGNAL i_in_reg1 : STD_LOGIC_VECTOR( 7 DOWNTO 0 );

   SIGNAL i_in_reg2 : STD_LOGIC_VECTOR( 7 DOWNTO 0 );

   SIGNAL mux_reg1:STD_LOGIC_VECTOR( 15 DOWNTO 0 );

   SIGNAL mux_reg2:STD_LOGIC_VECTOR( 15 DOWNTO 0 );

   SIGNAL mux_reg3:STD_LOGIC_VECTOR( 15 DOWNTO 0 );

   SIGNAL mux_reg4:STD_LOGIC_VECTOR( 15 DOWNTO 0 );

   SIGNAL ad_sb_o1 :STD_LOGIC_VECTOR(15 DOWNTO 0 );

   SIGNAL ad_sb_o2 :STD_LOGIC_VECTOR(15 DOWNTO 0 );

   BEGIN



PROCESS( clk ,rst_n)

BEGIN

   IF ( rst_n = '0' )THEN

   r_in_reg1 <= "00000000";

   r_in_reg2 <= "00000000";

   i_in_reg1 <= "00000000";

   i_in_reg2 <= "00000000";

   ELSIF( clk'EVENT AND clk = '1') THEN

   r_in_reg1 <= r_in;

   r_in_reg2 <= r_in_reg1;

   i_in_reg1 <= i_in;

   i_in_reg2 <= i_in_reg1;

   END IF;

   END PROCESS;

--乘法器的例化实例

 I_MUX_00 : MUX_0

PORT MAP (clk,r_in_reg1, r_in_reg2,mux_reg1);

 I_MUX_01 : MUX_0

PORT MAP (clk,r_in_reg1, i_in_reg2,mux_reg2);

 I_MUX_02 : MUX_0

PORT MAP (clk,i_in_reg1, r_in_reg2,mux_reg3);

 I_MUX_04 : MUX_0

PORT MAP (clk,i_in_reg1, i_in_reg2,mux_reg4);

I_ADD_SUB_00 : ADD_SUB_0

PORT MAP('0',clk,mux_reg1,mux_reg4,ad_sb_o1);

I_ADD_SUB_02 : ADD_SUB_0

PORT MAP('1',clk,mux_reg2,mux_reg3,ad_sb_o2);

r_out <= ad_sb_o1;

i_out <= ad_sb_o2;

END beh;
