VHDL中元件（模块）的例化

**记录学习，记录成长

1.VHDL中元件的例化可分为两部分

第一部分：元件声明，声明要例化的元件。
第二部分：元件例化，声明结束之后就可以对元件进行例化或者说是调用了。
其中声明部分在结构体的说明语句部分（即architecture和begin之间）。而调用部分同一个结构体的电路描述部分（即begin之后）。

2.元件声明格式：

Component 元件名称 is
Port（元件端口信息）；
End component；
提示：元件声明和实体声明一致，元件就是一个实体。

3.元件例化语句

例化名 ：元件名称 port map 元件端口列表；

提示：port map为端口映射的意思。相互连接的两个端口，状态和数据类型必须一致。
端口连接方式有两种：一种是位置关联方式。一种是端口信号名称关联方式。

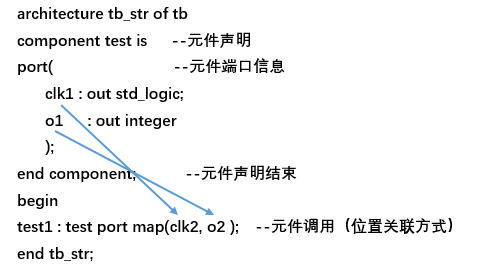

3.1 位置关联方式

位置关联方式下，端口的连接与端口列表中的顺序是一一对应的。

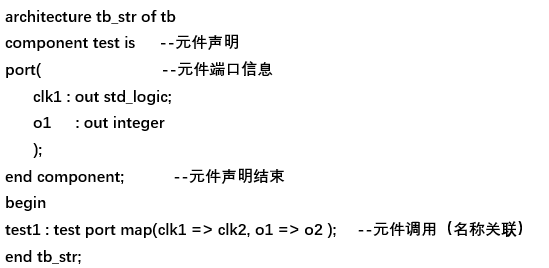

3.2 端口信号名称关联方式

端口信号名称关联方式比较直观，一般推荐使用此种关联方式。

此外，通过查找发现还有事先不进行声明也可进行例化的方式：

例化格式：
例化名 ： entity work . 元件名（端口列表）
（https://blog.csdn.net/wyf100/article/details/8616491）

test1 :entity work.test port map(clk2, o2 );

#学习代码1

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity test is
port(
	clk1 : out std_logic := '0';
	o1  : out integer := 2
	);
end test;

architecture teststr of test is
  begin

  process
  begin
   wait for 10 ns;
    clk1 <= '1';
   wait for 10 ns;
    clk1 <= '0';
    end process;
end teststr;

#学习代码2

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity tb is
port(
	clk2 : out std_logic;
	o2   : out integer
	);
end tb;

architecture tb_str of tb is
component test is
port(
	clk1 : out std_logic;
	o1   : out integer
	);
end component;
begin
test1 : test port map(clk2, o2 );
end tb_str;

#学习代码3

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity tb is
port(
	clk2 : out std_logic;
	o2   : out integer
	);
end tb;

architecture tb_str of tb is

begin
test1 :entity work.test port map(clk2, o2 );
end tb_str;
