前言：

SR锁存器(Set-Reset Latch)是静态存储单元当中最基本，也是电路结构最简单的一种，通常由两个或非门或者与非门组成。其中S表示Set，R表示Reset。则S_D称为置位端或置1输入端，R_D称为复位端或置0输入端。

状态及特性表：

1.电路结构图：

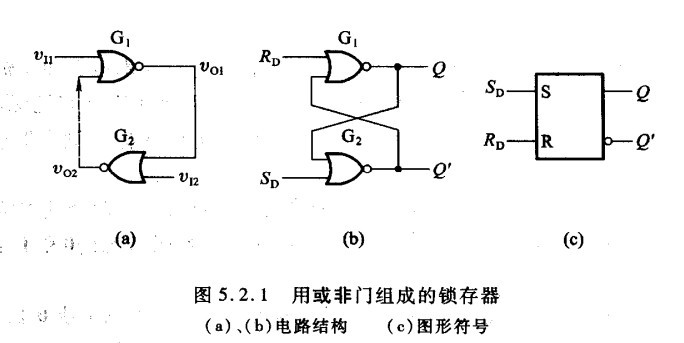

a.用或非门组成的锁存器：

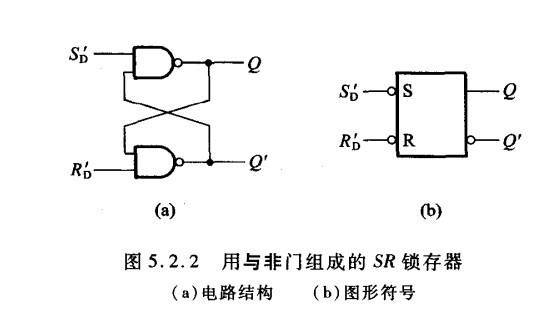

b.用与非门组成的锁存器：

2.状态方式：

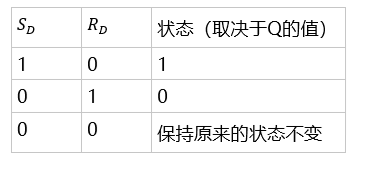

对照上边电路结构图，根据正逻辑约定(高电平表示逻辑1状态；低电平表示逻辑0状态)，可得到以下状态图(下面以用或非门组成的锁存器为例)：

特别注意：
在正常工作时输入信号应该遵守

这个约束条件。这是因为当S_D= R_D = 1; Q=Q’=0，既不是1状态也不是0状态，而且当S_D和R_D同时回到0以后无法断定锁存器是回到1状态还是0状态。
同理可得，由与非门组成的锁存器也必须满足：

3.真值表(也叫特性表)
特别说明：
Q 初态(锁存器原来的状态)
Q* 次态(锁存器新的状态)

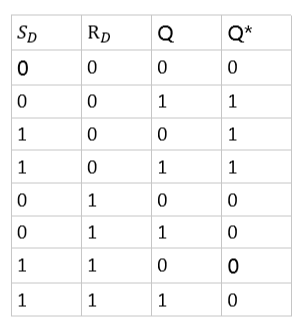

a.用或非门组成的SR锁存器的特性表：

b.用与非门组成的SR锁存器的特性表：

以上的特性表最后两行均不满足遵守条件，状态不定。
为何特征表Q中会有两个值？
上边说到，Q表示锁存器原来的状态，也叫初态；Q*表示锁存器新的状态，也叫次态。则可以理解为特征表中的Q表示上一状态Q的值，Q*则理解为下一状态Q的值。
举个例子：
以上图蓝色那一列为例，将Q = 1的值作为初态，当

Q的值发生变化，而此时产生的新的Q的值被称为次态。
