概述

数电第三章——门电路
1. 杂志半导体特点
在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度；而小数载流子的浓度主要取决于温度。
杂质半导体，无论是N型还是P型，从总体上看，仍然保持着电中性。

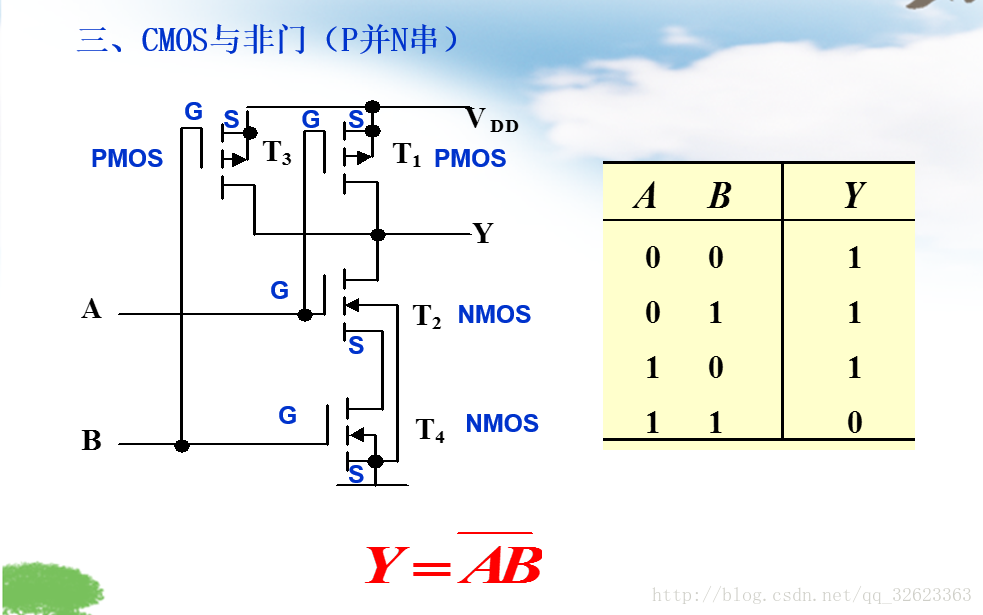

2. CMOS与非门

P并N串
CMOS与非门

3. CMOS或非门

P串N并
CMOS或非门

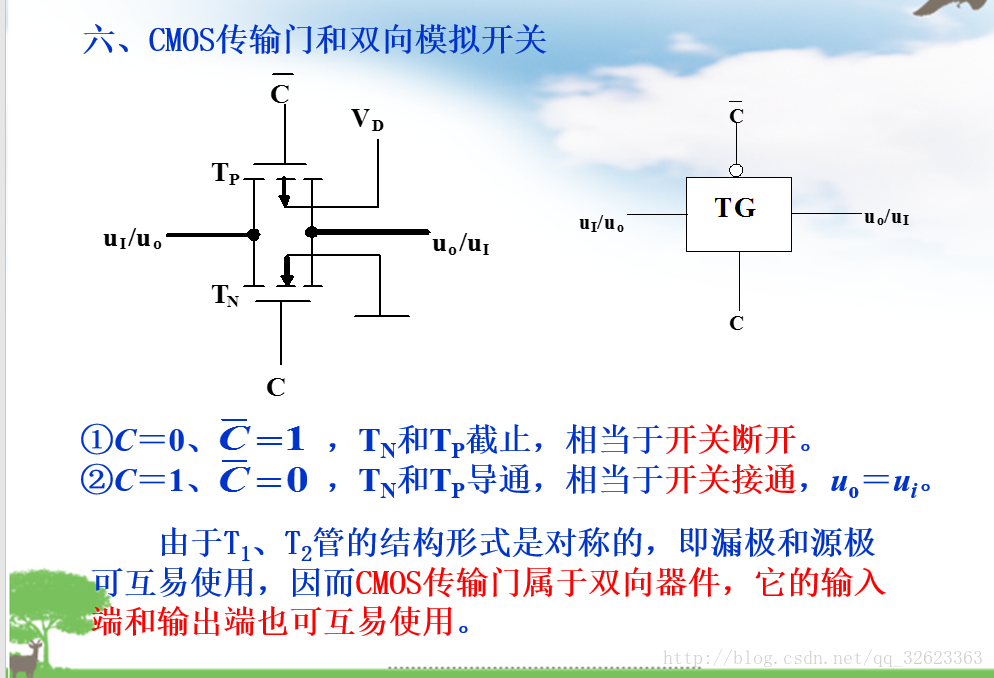

4. CMOS传输门

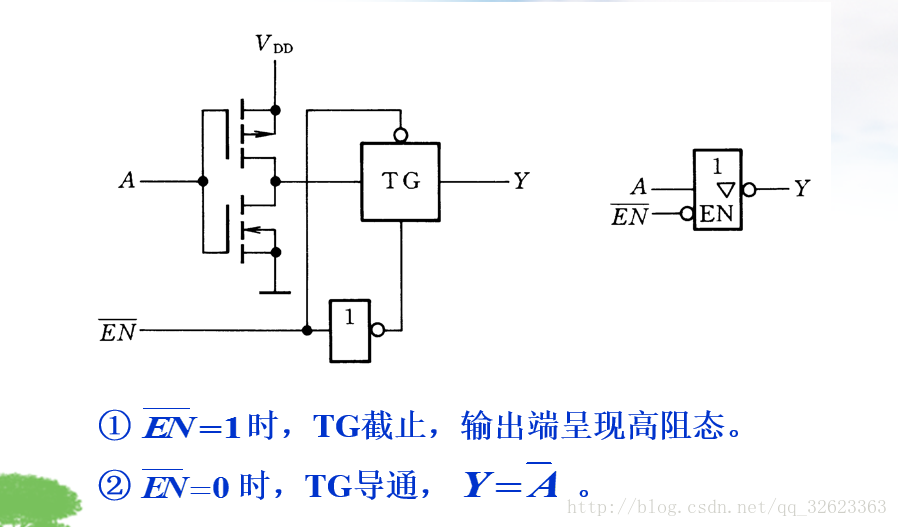

5. 三态门
三态分别是导通、截止、高阻态。是有一个控制端，如果控制端设置为某个值（1或0），会让输入端无论输入什么都是不通的（有些情况是通的，就是状态不改变），这就叫高阻态，在图中由一个三角形表示。

6. TTL与CMOS优缺点
TTL电路的优点是开关速度较高，抗干扰能力较强，带负载的能力也比较强，缺点是功耗较大。
CMOS电路具有制造工艺简单、功耗小、输入阻抗高、集成度高、电源电压范围宽等优点，其主要缺点是工作速度稍低，但随着集成工艺的不断改进，CMOS电路的工作速度已有了大幅度的提高。
