概述

前言

学习说明此文档为本人的学习笔记，注重实践，关于理论部分会给出相应的学习链接。

学习视频：是根据野火FPGA视频教程——第十三讲
https://www.bilibili.com/video/BV1nQ4y1Z7zN?p=3

理论学习

计数器在数字系统中主要是对脉冲的个数进行技术，实现测量、计数、控制及分频功能。控制器中的指令地址，运算器做乘法、除法。

基础知识请参考本人《数字电路技术基础》计数器部分：

《数字电子技术基础》6.3 时序逻辑电路——寄存器、计数器及脉冲发生器功能介绍_追逐者-桥的博客-CSDN博客寄存器和移位寄存器、计数器功能介绍https://blog.csdn.net/ARM_qiao/article/details/124415549

实战演练

一、设计规划

1.1 实验目标

让计数器计数1s时间间隔，来实现LED灯每隔1s闪烁一次

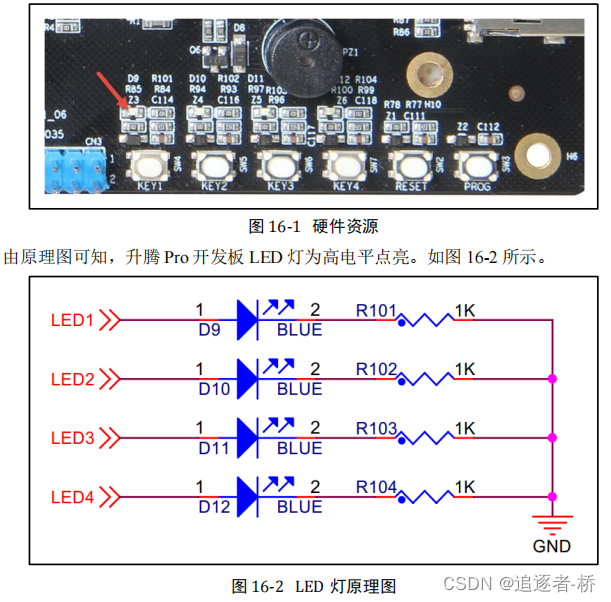

1.2 硬件资源

二、程序设计

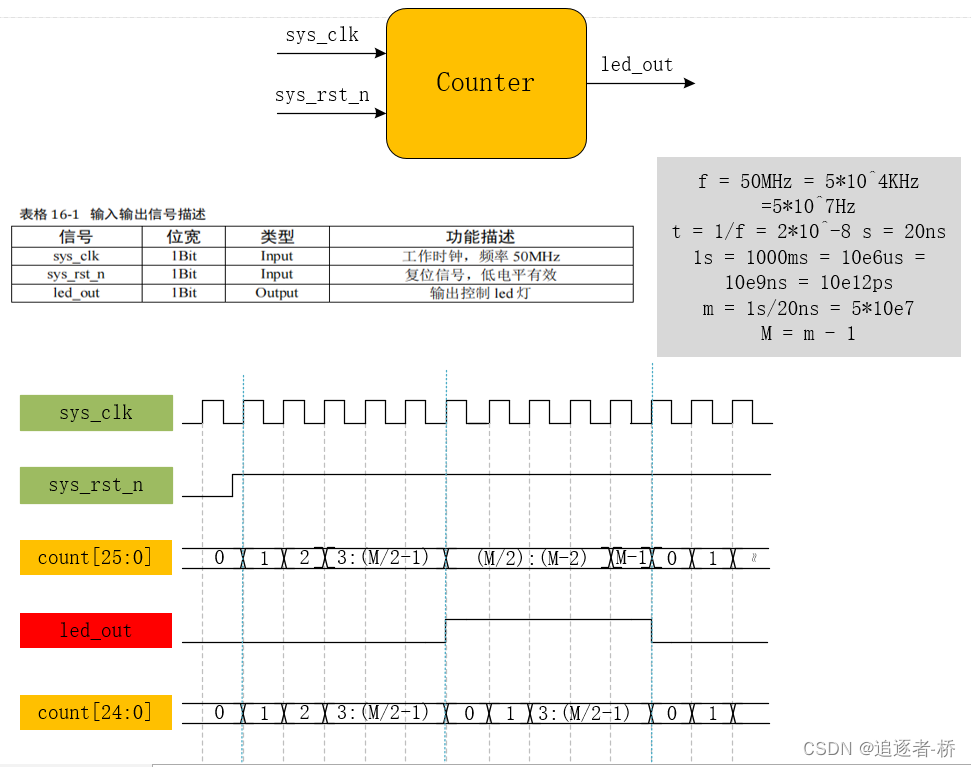

2.1 模块框图及波形图

2.2 代码编写

//
// Company: 追逐者——桥的小作坊
// Create Date: 2022/05/05 20:35:58
// Module Name: counter
// Tool Versions: Vivado 2018_3
// Description:
// Revision 0.01 - File Created
// Additional Comments:FPGA学习代码
//
module counter
#(
parameter  COUNT_MAX = 25'd24_999_999          //作为模块的一个参数，再实例化时可修改
)
    (
    output reg led_out ,
    input  wire sys_clk, sys_rst_n
    );
//    parameter  COUNT = 25'd24_999_999;    //可用于模块名后，再实例化时可修改
//    localparam COUNT = 25'd24_999_999;    //只能用于模块内部使用
    reg [24:0] count;
    always @(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n == 1'b0)
            count <= 25'd0;
        else if(count == COUNT_MAX)
            count <= 25'd0;
        else
            count <= count + 25'd1;
    always @(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n == 1'b0)
            led_out <= 1'b0;
        else if(count == COUNT_MAX)
            led_out <= ~led_out;
        else
            led_out <= led_out;
endmodule

如果计数器结束，不只触发LED灯闪烁，而且还会触发其他输出。当多的时候不如向声明一个常数变量一样，生成一个触发标志，使用标志进行功能的触发，这样在更改调试触发条件时只需要更改标志即可，不需要每个功能的触发都改。

//count_flag:计数到最大值产生标志信号，每当计数满标志信号有效时取反
reg count_flag;
always @(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        count <= 25'd0;
    else if(count == OUNT_MAX - 25'd1)
        count_flag <= 1'b1;
    else
        count_flag <= 1'b0;
always @(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        led_out <= 1'b0;
    else if(count_flag == 1'b1)
        led_out <= ~led_out;
    else
        led_out <= led_out;

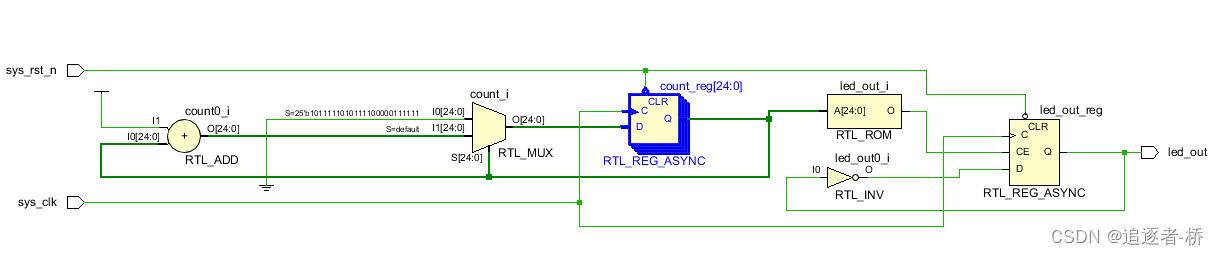

综合后的RTL视图，可以右键点击视图，查看对应的代码。

三、逻辑仿真

3.1 仿真文件的编写

`timescale 1ns / 1ns
//
// Company: 追逐者——桥的小作坊
// Create Date: 2022/05/05 20:35:58
// Module Name: counter
// Tool Versions: Vivado 2018_3
// Description:
// Revision 0.01 - File Created
// Additional Comments:FPGA学习代码
//
module tb_counter();
    reg SYS_CLK, SYS_RST_N;
    wire LED_OUT;

    initial begin
        SYS_CLK = 1'b1;
        SYS_RST_N <= 1'b0;
        #20
        SYS_RST_N <= 1'b1;
    end
    always #10 SYS_CLK = ~SYS_CLK;
    counter
    #(
      .COUNT_MAX (25'd15)         //作为模块的一个参数，再实例化时可修改
    )
    count_inst
    (
    .led_out( LED_OUT ),
    .sys_clk( SYS_CLK ),
    .sys_rst_n(SYS_RST_N)
    );
endmodule

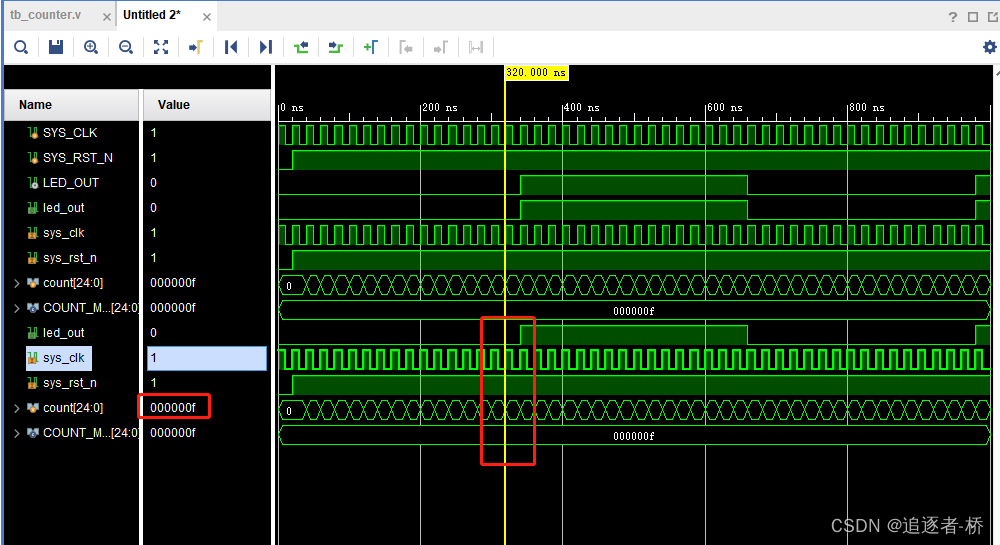

3.2 仿真波形图对比

对比上面波形图，虽然源代码是0.5s变换一次电平，但是由于仿真代码中设置的最大计数是15，因此再15后，计数器下一个状态变为0，同时改变输出电平。

四、上板验证

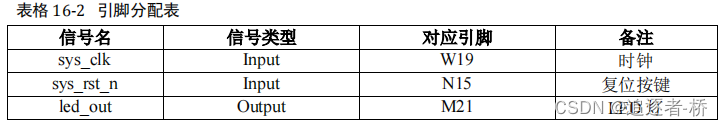

4.1 管脚绑定

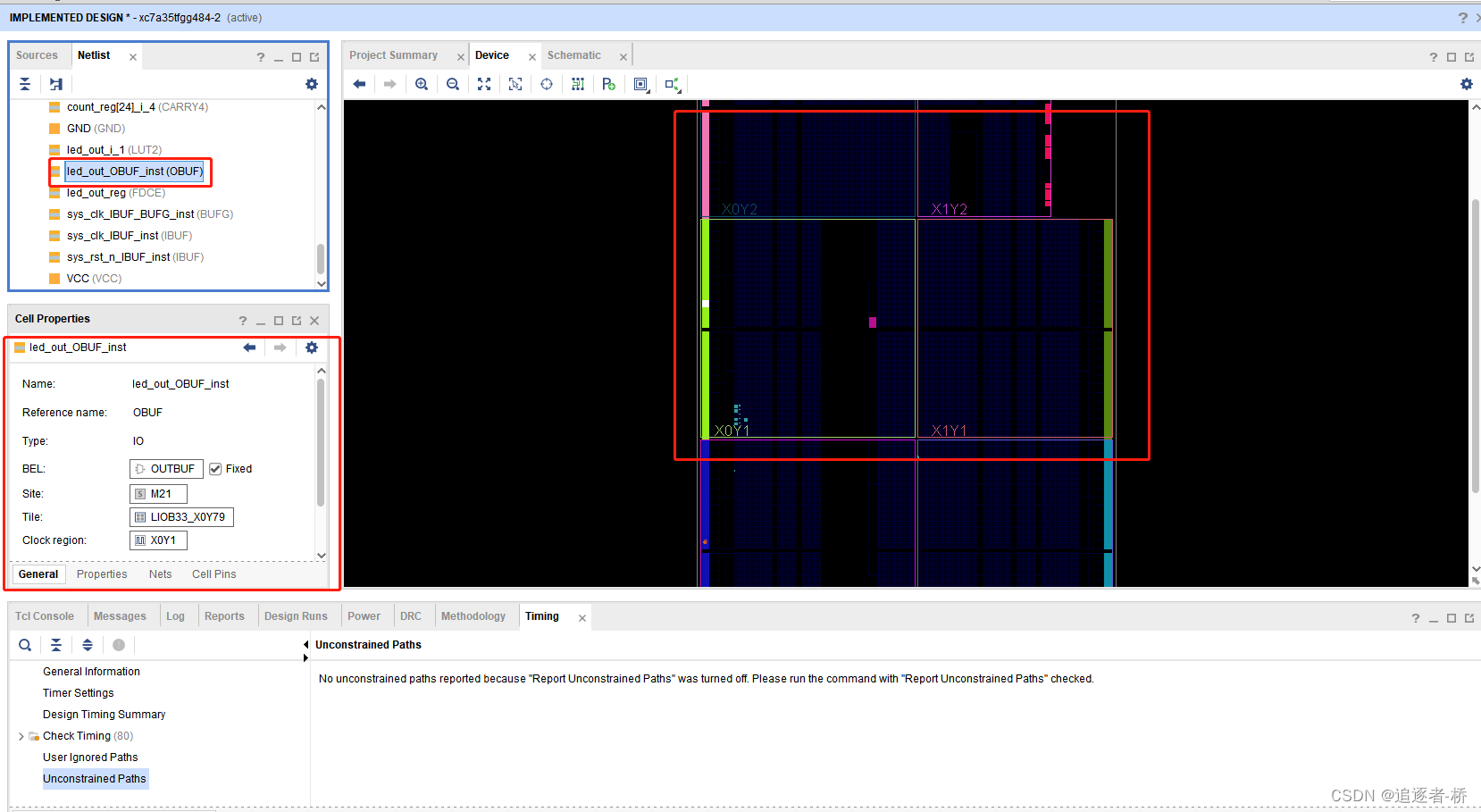

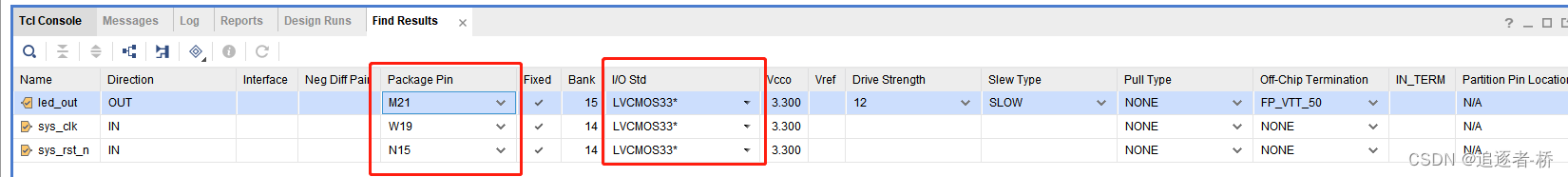

界面绑定

Ctrl+s保存成XDC文件

编写绑定程序

set_property IOSTANDARD LVCMOS33 [get_ports led_out]
set_property IOSTANDARD LVCMOS33 [get_ports sys_clk]
set_property IOSTANDARD LVCMOS33 [get_ports sys_rst_n]
set_property PACKAGE_PIN M21 [get_ports led_out]
set_property PACKAGE_PIN W19 [get_ports sys_clk]
set_property PACKAGE_PIN N15 [get_ports sys_rst_n]

综上所述，目前个人感觉还是界面绑定比较方便。

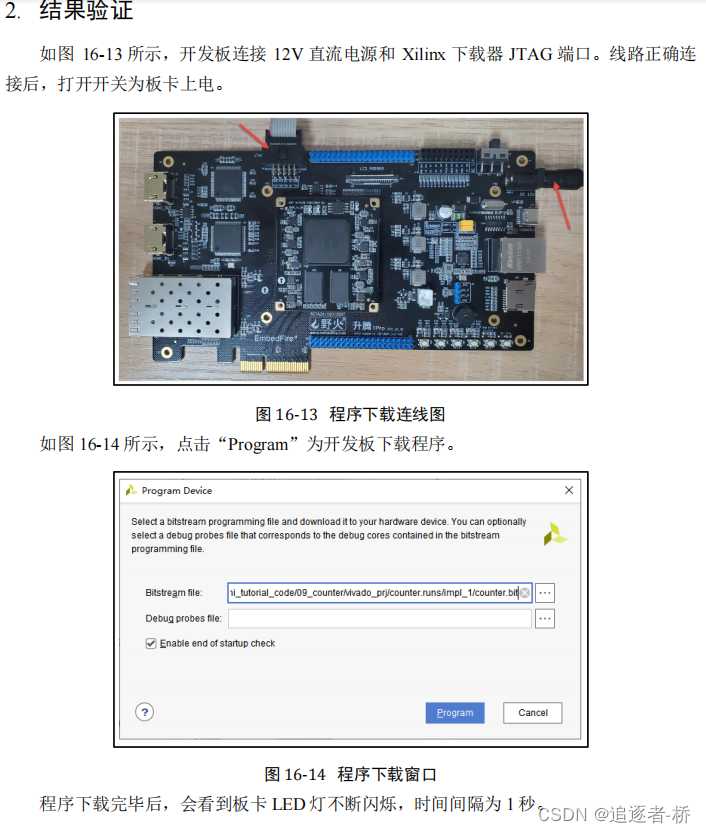

管脚绑定后硬件的连线图：
