简介

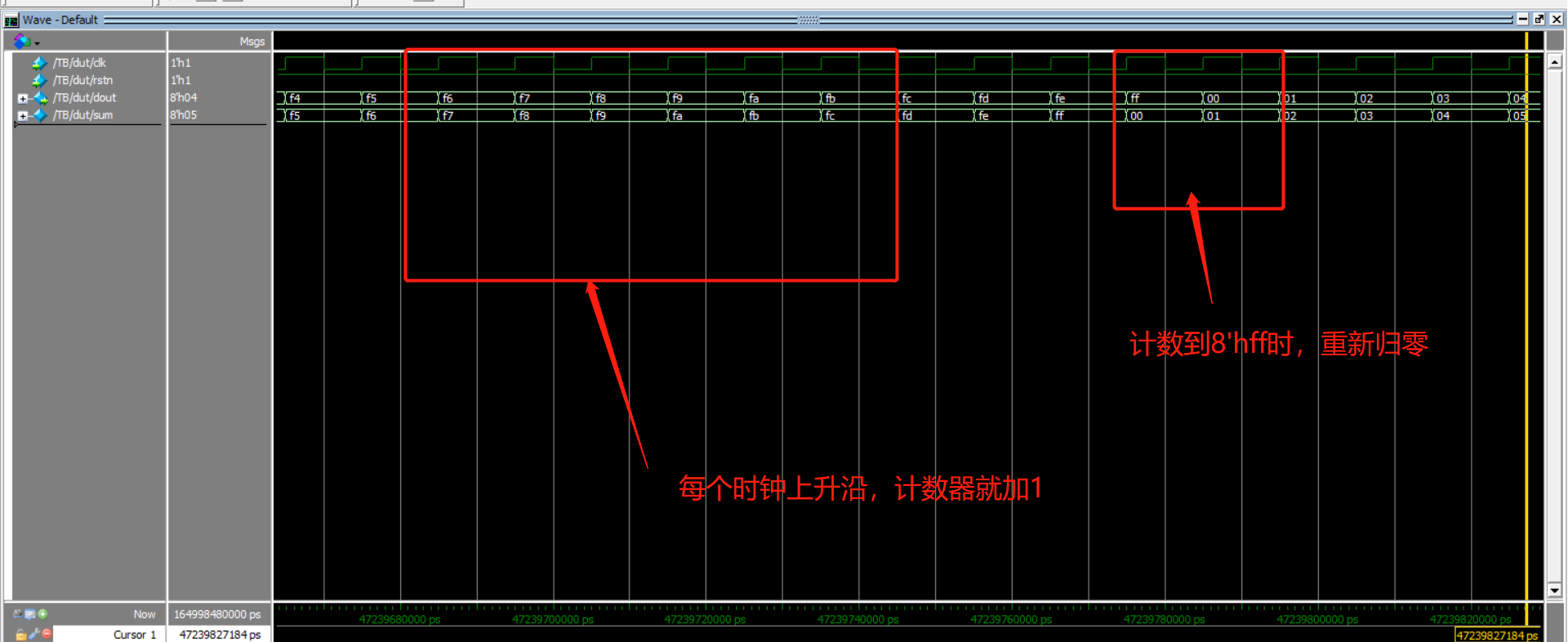

计数器的用处很多，比如在设计分频器时，需要用到计数器对每个时钟边沿进行计数，当记到某个数时，时钟翻转。同样在设计FIFO时，读写指针也需要没读或写一次，就需要讲计数器加1。下面我介绍一些简单的8位计数器的Verilog设计，仿真结果在文末。

8位计数器

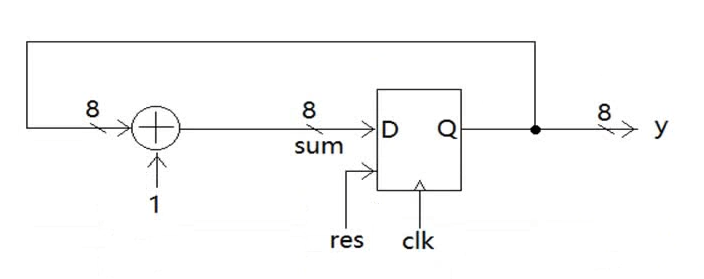

计数器的设计如下：在每个时钟商上升沿到来时，计数器就加1。

module counter(clk,rstn,dout);
	input clk,rstn;
	output [7:0]dout;

	reg    [7:0]dout;

	wire   [7:0]sum;
	assign      sum = dout + 1;//组合逻辑部分

	always@(posedge clk or negedge rstn) begin
		if(!rstn)begin
			dout <= 0;
		end
		else begin
			dout <= sum;
		end
	end
endmodule

`timescale 1ns/1ps
module TB;

	reg   	clk,rstn;
	wire  	[7:0]dout;

	counter dut (.clk(clk),
				 .rstn(rstn),
				 .dout(dout)
		);

	initial begin
	    clk <= 0;
	    forever begin
	      #5 clk <= !clk;
	    end
    #500 $finish;
	end

	initial begin
	    #10 rstn <= 0;
	    repeat(10) @(posedge clk);
	    rstn <= 1;
  	end

endmodule

另外一种简单的写法就是：
等到它计数计到溢出（8’hff）时，还是会自动的返回到0开始重新计数。只不过当你不是讲计数器计满时，就需要设置注释部分，讲计数器的值归0。

module counter(clk,rstn,dout);
	input clk,rstn;
	output [7:0]dout;

	reg    [7:0]dout;

	always@(posedge clk or negedge rstn) begin
		if(!rstn) begin
			dout <= 0;
		end
		/*
		else if(dout == 8'hff) begin
			dout <= 0;
		end
		*/
		else begin
			dout <= dout + 1;
		end
	end
endmodule
