用quartus II作一个异步复位，同步使能，自动加载型16位二进制加法计数器

刚开始的想法是

module cont16(clk,rst,en,load,cout,dout,data);

parameter value=10;


input  clk,rst,en,load;
input  [15:0] data;
output [15:0] dout;
output cout;


reg [15:0] q;
reg cout;


assign dout = q;


always @(posedge clk or posedge rst)
begin
        if(rst)
        begin
                q<=0;
                cout<=0;
        end
        else if(en)
        begin
        if(!load) q<=data;
        else if(q>=(value/2-1))
        begin
        q=0;
        cout=~cout;
        end
        else q<=q+1;
        end
end
endmodule

但用仿真时发现当 load = 0时，发现不能做到自动加载。后来改了下

module lsyyx_1(clk,rst,en,load,cout,dout,data,count);

parameter value=10000;

input  clk,rst,en,load;
input  [15:0] data;
output [15:0] dout;
output cout,count;


reg [15:0] q;
reg cout,count;

assign dout = q;

always @(posedge clk or posedge rst)
begin
        if(rst)
        begin
                q<=0;     //rst=1时，异步f复位

        end
        else if(en)//同步使能en=1,则允许加载或计数
        begin
                if(count==load) q<=data;
                else q<=q+1;
        end
end

always @(posedge clk or posedge rst)
begin
        if(rst)
        begin
                cout<=0;
end
else if(q>=(value/2-1))
        cout=~cout;//翻转

end

always @(q)
begin
        if(q==(value/2-1)) count=1'b1;
        else count=1'b0;
end
endmodule

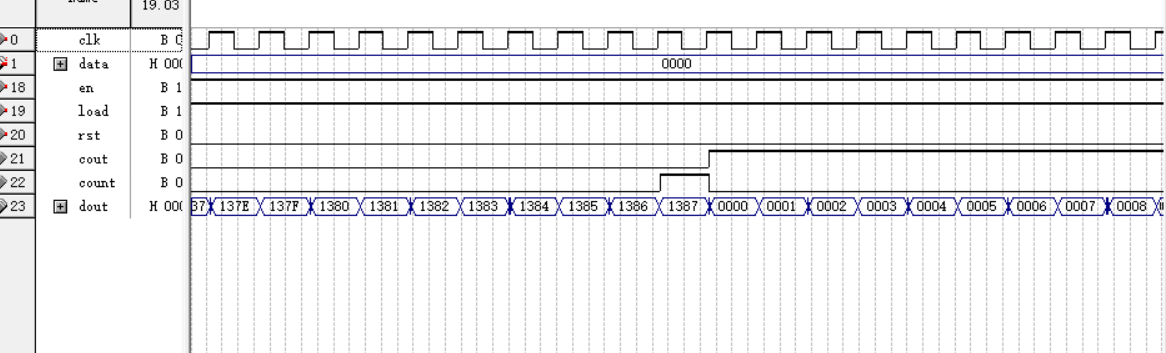

波形大概为这样
