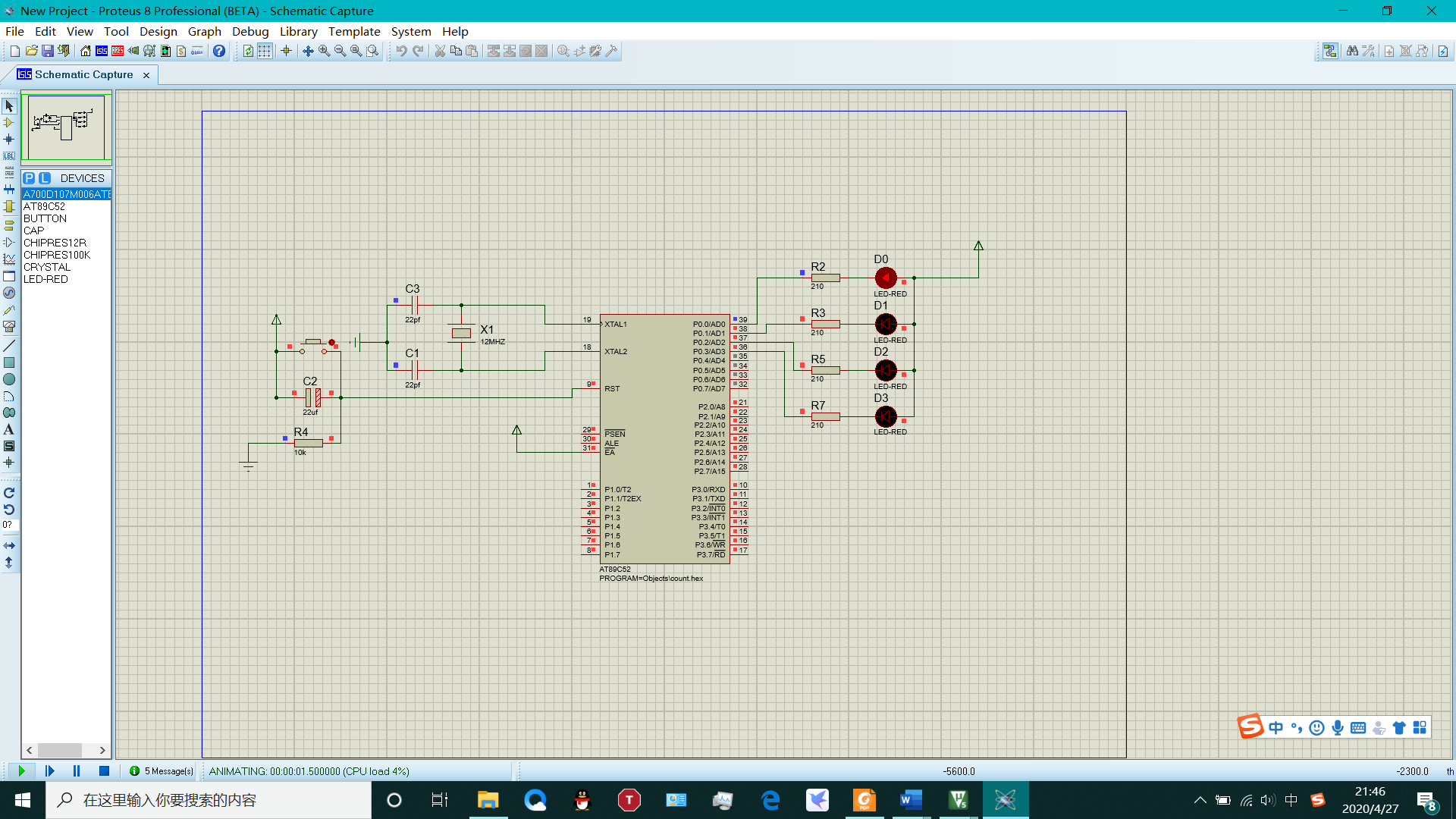

51单片机实验——十六进制计数器1.实验题目：2.KEIL代码3.Protues仿真图

125 阅读 0 评论 83 点赞

我是靠谱客的博主聪明航空，这篇文章主要介绍51单片机实验——十六进制计数器1.实验题目：2.KEIL代码3.Protues仿真图，现在分享给大家，希望可以做个参考。

1.实验题目：

用P0.0- P0.03设计一个在0-15之间自动计数的十六进制计数器，每个数持0.2s。代码采用SWITCH语句，利用for循环实现16进制的计数器设计。四个IO口相连接的LED灯按照0000-1111的二进制变化顺序进行计数。

2.KEIL代码

复制代码

#include "reg51.h"
#include <intrins.h>
sbit P00=P0^0;
sbit P01=P0^1;
sbit P02=P0^2;
sbit P03=P0^3;
void Delay200ms();//声明延时函数
void main()
{
	int i=0;
	while(1)
	{
	 for(i=0;i<16;i++)
		{
			switch(i)
			{
				case 0:{P00=0;P01=0;P02=0;P03=0;}break;
			  case 1:{P00=0;P01=0;P02=0;P03=1;}break;
				case 2:{P00=0;P01=0;P02=1;P03=0;}break;
				case 3:{P00=0;P01=0;P02=1;P03=1;}break;
				case 4:{P00=0;P01=1;P02=0;P03=0;}break;
				case 5:{P00=0;P01=1;P02=0;P03=1;}break;
				case 6:{P00=0;P01=1;P02=1;P03=0;}break;
				case 7:{P00=0;P01=1;P02=1;P03=1;}break;
				case 8:{P00=1;P01=0;P02=0;P03=0;}break;
			  case 9:{P00=1;P01=0;P02=0;P03=1;}break;
				case 10:{P00=1;P01=0;P02=1;P03=0;}break;
				case 11:{P00=1;P01=0;P02=1;P03=1;}break;
				case 12:{P00=1;P01=1;P02=0;P03=0;}break;
				case 13:{P00=1;P01=1;P02=0;P03=1;}break;
				case 14:{P00=1;P01=1;P02=1;P03=0;}break;
				case 15:{P00=1;P01=1;P02=1;P03=1;}break;
				default: ;
			}
			Delay200ms();
		}
	}
}
void Delay200ms()		//@12MHz延时函数
{
	unsigned char i, j, k;
	_nop_();
	i = 2;j = 134;k = 20;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
#include "reg51.h"
#include <intrins.h>
sbit P00=P0^0;
sbit P01=P0^1;
sbit P02=P0^2;
sbit P03=P0^3;
void Delay200ms();//声明延时函数
void main()
{
	int i=0;
	while(1)
	{
	 for(i=0;i<16;i++)
		{
			switch(i)
			{
				case 0:{P00=0;P01=0;P02=0;P03=0;}break;
			  case 1:{P00=0;P01=0;P02=0;P03=1;}break;
				case 2:{P00=0;P01=0;P02=1;P03=0;}break;
				case 3:{P00=0;P01=0;P02=1;P03=1;}break;
				case 4:{P00=0;P01=1;P02=0;P03=0;}break;
				case 5:{P00=0;P01=1;P02=0;P03=1;}break;
				case 6:{P00=0;P01=1;P02=1;P03=0;}break;
				case 7:{P00=0;P01=1;P02=1;P03=1;}break;
				case 8:{P00=1;P01=0;P02=0;P03=0;}break;
			  case 9:{P00=1;P01=0;P02=0;P03=1;}break;
				case 10:{P00=1;P01=0;P02=1;P03=0;}break;
				case 11:{P00=1;P01=0;P02=1;P03=1;}break;
				case 12:{P00=1;P01=1;P02=0;P03=0;}break;
				case 13:{P00=1;P01=1;P02=0;P03=1;}break;
				case 14:{P00=1;P01=1;P02=1;P03=0;}break;
				case 15:{P00=1;P01=1;P02=1;P03=1;}break;
				default: ;
			}
			Delay200ms();
		}
	}
}
void Delay200ms()		//@12MHz延时函数
{
	unsigned char i, j, k;
	_nop_();
	i = 2;j = 134;k = 20;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
