序列检测器1

华中农业大学理学院计算机系

实验题目：

     设计串行数据检测器

实验说明：

     设计一个“1001”串行数据检测器。使得但输出序列中出现“1001”时，结果中就输出1。输入/输出如下所示：

输入x：000 101 010 010 011 101 001 110 101

输出z：000 000 000 010 010 000 001 000 000

实验分析：

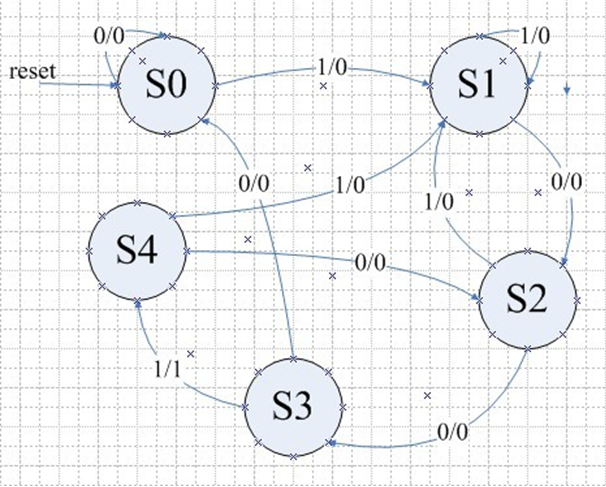

 初始状态设为s0，此时检测数据序列为“0000”，当再检测到一个0时，仍为s0，当检测到1时，进入下一个状态s1，此时序列为“0001”；当在状态s1检测到0时，进入到状态s2，此时序列为“0010”，当检测到1时，仍为s1；当在状态s2检测到0时，进入到状态s3，此时序列为“0100”，当检测到1时，进入s1；当在状态s3检测到0时，进入s0，当检测到1时，进入状态s4，此时序列为“1001”，结果输出为1；当在s4检测到0时，进入状态s2，当检测到1时，进入状态s1。状态图如下：

实验代码：

module sjjcq10_3(x,z,clk,reset,state);

input x,clk,reset;

output z;

output[2:0]state;

reg[2:0]state;

reg z;

parameter s0='d0,s1='d1,s2='d2,s3='d3,s4='d4;

always@(posedge clk)

         begin

         if(reset)begin state<=s0;z<=0;end

         else

         casex(state)

         s0: begin

             if(x==0) begin state<=s0;z<=0;end

             else     begin state<=s1;z<=0;end

             end

         s1: begin

                   if(x==0) begin state<=s2;z<=0;end

                   else  begin state<=s1;z<=0;end

                   end

         s2:begin

                   if(x==0) begin state<=s3;z<=0;end

                   else  begin state<=s1;z<=0;end

                   end

         s3:begin

                   if(x==0) begin state<=s0;z<=0;end

                   else  begin state<=s4;z<=1;end

                   end

         s4:begin

                   if(x==0) begin state<=s2;z<=0;end

                   else  begin state<=s1;z<=0;end

                   end

         default: state<=s0;

         endcase

         end

endmodule

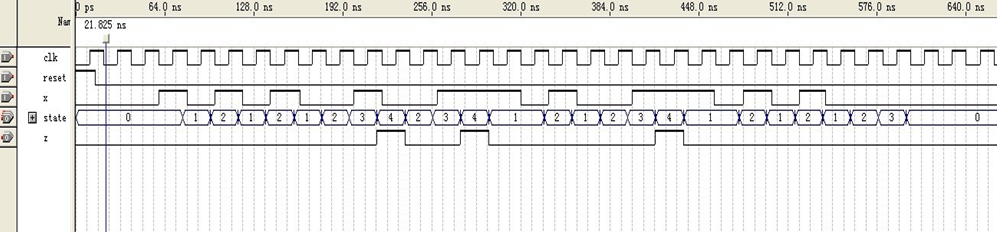

实验仿真波形：

分析：每当到达状态四即s4，此时检测序列为“1001”，输出即为1.
