微程序控制(逻辑门)

微程序控制

这是一个组合逻辑电路，具有简单的功能，

这是他的结构

存储器

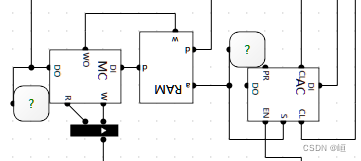

这是他的存储器结构， 有计数器，存储器，存储器控制器

			计数器连接到存储器的地址，每来一个脉冲计数器就加1，  具有寻址的作用，计数器有输入端   还可以改变地址，让存储器
			任意输出存储器里的数据

			存储器是存储数据的地方， 可读可写， 类似于电脑中的硬盘
				可存储数据也可写入数据，
			存储器控制器是为了控制存储器的读写， 方便控制

寄存器

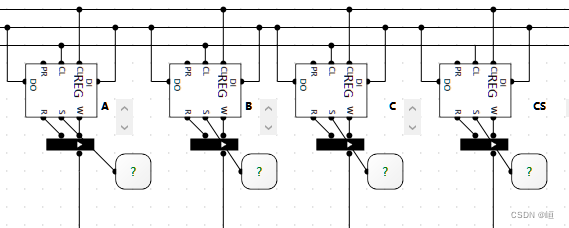

	这是寄存器，可以存储一个字节的数据，用来零时存放数据
	A    B    C   是普通寄存器
	CS   是地址寄存器， 用来存放地址， conger可以进行多种控制

程序存储器

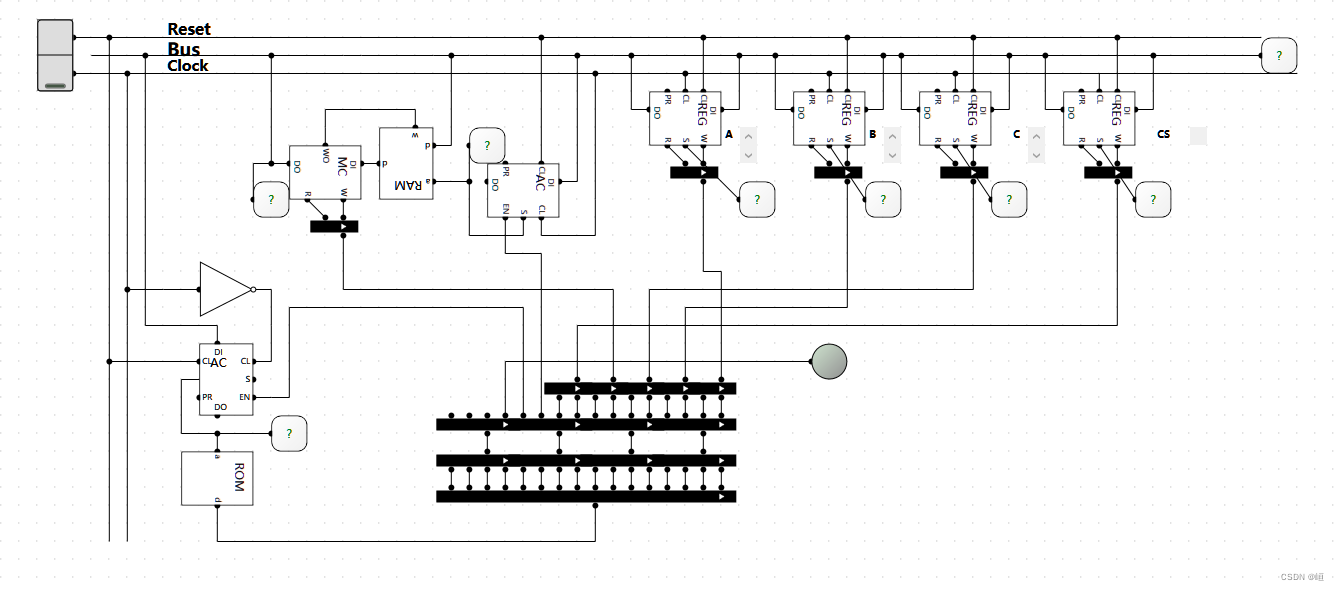

这是程序存储器组织
	有：
		计数器
		存储器ROM

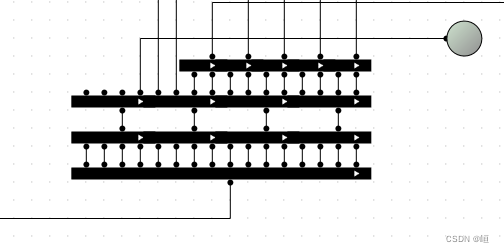

这是连接点
连接在ROM上， 以ROM的输出来控制

程序编写

	连接好了就可以开始程序的编写
	下面是输出点的定义， 为了更方便的编写代码

import os
filename = os.path.join(os.path.dirname(__file__), 'text.bin')


W_A = 2 ** 0	这是A寄存器的 W 端  连接在第一个点， 所以是2的0次方  就是 0000 0001
R_A = 2 ** 1		这是 在第二个点  所以是2的1次方  二进制就是  0000 0010

W_B = 2 ** 2
R_B = 2 ** 3

W_C = 2 ** 4
R_C = 2 ** 5

MC_W = 2 ** 6
MC_R = 2 ** 7

CS_W = 2 ** 8
CS_R = 2 ** 9
MC_EN = 2 ** 10
PC_EN = 2 ** 11
LED = 2 ** 12

这是RAM存储器里的数据
现在我们要把它，分别放到A-B-C寄存器里
在把寄存器分别清零， 在把地址寄存器，放入计数器里 来进行程序的循环
每循环一个，就点亮一次灯泡

	这是他的程序
Program = [

    MC_R |  W_A,	这是 数据 放入 寄存器
    MC_R |  W_B,
    MC_R |  W_C,
    LED,				这是LED灯
    CS_R |  W_A,	这是 寄存器清零	因为cs寄存器一直为0
    CS_R |  W_B,
    CS_R |  W_C,
    CS_R | PC_EN | MC_EN,	这是计数器请0，为了让程序循环，在回到存储器的第一个地址
]
	创建文件， 写入数据
	with open(filename, 'wb') as file:
    for value in Program:
        file.write(value.to_bytes(2,byteorder="little"))


最后再把文件放入程序寄存器里
开始运行

运行效果

最后
