概述

总结：模块命名注意不能与内置模块同名

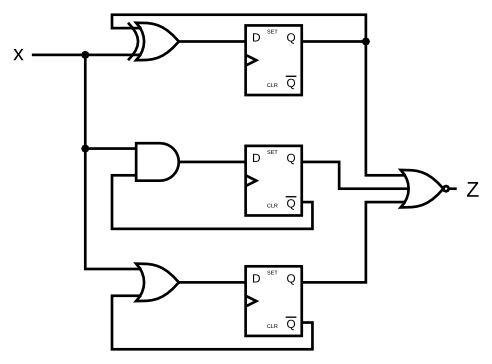

Given the finite state machine circuit as shown, assume that the D flip-flops are initially reset to zero before the machine begins.

Build this circuit.

方法一：模块实例化

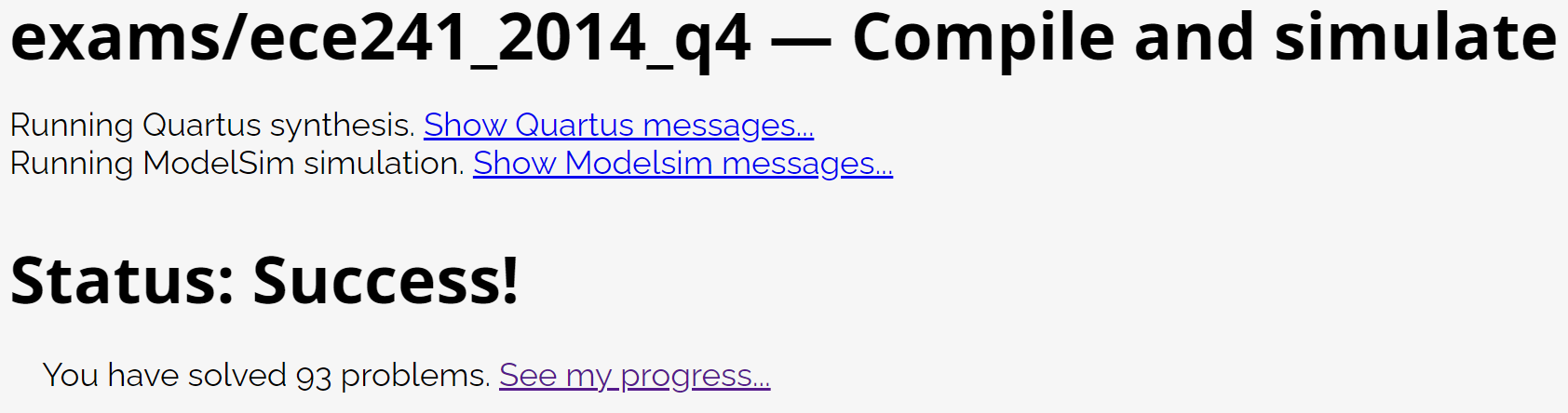

1）当按端口名称进行端口对应实例化时，success。

module top_module (
input clk,
input x,
output z
);
   /*第一部分的连接*/
wire   q0       ;
wire   d0   ;
assign d0 = q0 ^ x;
dff dff_module_inst0(.clk(clk),.d(d0),.q(q0));
/*第二部分的连接*/
wire   q1       ;
wire   d1   ;
assign   d1 = ~q1 & x;
dff dff_module_inst1(.clk(clk),.d(d1),.q(q1));
/*第三部分的连接*/
wire   q2       ;
wire   d2   ;
assign   d2 = ~q2 | x;
dff dff_module_inst2(.clk(clk),.d(d2),.q(q2));

/*最后的输出结果*/
assign z = ~(q0 | q1 | q2);

endmodule

/*D触发器模块*/
module dff(input clk,input d,output   reg   q);
always@(posedge clk) begin
    q <= d;
end

endmodule

2）当按端口位置实例化时，结果不正确。

代码仅在实例化语句处作更改。

module top_module (
input clk,
input x,
output z
);
   /*第一部分的连接*/
wire   q0       ;
wire   d0   ;
assign d0 = q0 ^ x;
dff dff_module_inst0(clk,d0,q0); //
/*第二部分的连接*/
wire   q1       ;
wire   d1   ;
assign   d1 = ~q1 & x;
dff dff_module_inst1(clk,d1,q1); //
/*第三部分的连接*/
wire   q2       ;
wire   d2   ;
assign   d2 = ~q2 | x;
dff dff_module_inst2(clk,d2,q2); //

/*最后的输出结果*/
assign z = ~(q0 | q1 | q2);

endmodule

/*D触发器模块*/
module dff(input clk,input d,output   reg   q);
always@(posedge clk) begin
    q <= d;
end

endmodule

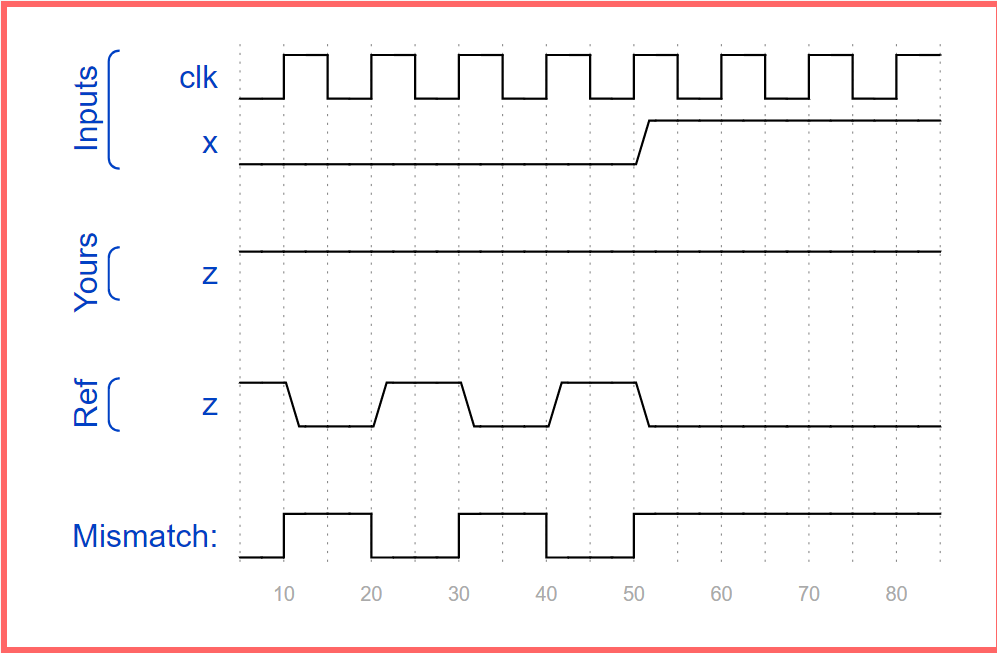

编译成功，但结果错误。

Status: Incorrect

Compile and simulation succeeded, but the circuit's output wasn't entirely correct. The hints below may help.

# Hint: Output 'z' has 94 mismatches. First mismatch occurred at time 10.
# Hint: Total mismatched samples is 94 out of 115 samples

原因查明为d触发器模块名称为内置模块名称，所引起冲突，造成错误。

Warning (12018): Entity "dff" will be ignored because it conflicts with Quartus Prime primitive name File: /home/h/work/hdlbits.3688841/top_module.v Line: 28

Quartus has a number of built-in "primitive" modules. Don't give any of your modules the same name as a primitive. This message warns you that you are instantiating the built-in primitive instead of your module.

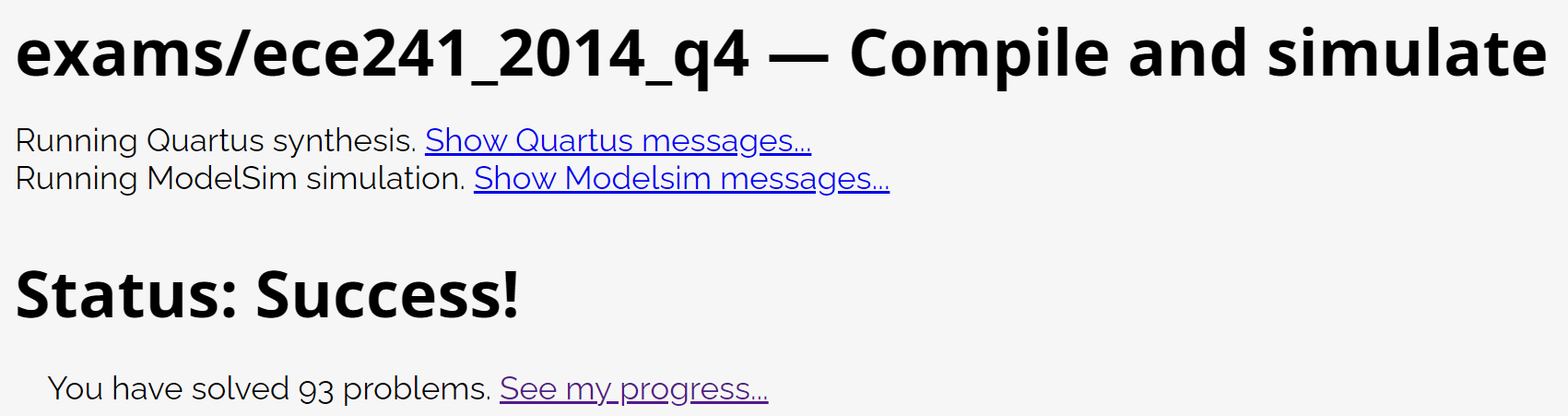

将dff修改为mydff后，success

module top_module (
input clk,
input x,
output z
);
   /*第一部分的连接*/
wire   q0       ;
wire   d0   ;
assign d0 = q0 ^ x;
mydff dff_module_inst0(clk,d0,q0);
/*第二部分的连接*/
wire   q1       ;
wire   d1   ;
assign   d1 = ~q1 & x;
mydff dff_module_inst1(clk,d1,q1);
/*第三部分的连接*/
wire   q2       ;
wire   d2   ;
assign   d2 = ~q2 | x;
mydff dff_module_inst2(clk,d2,q2);

/*最后的输出结果*/
assign z = ~(q0 | q1 | q2);

endmodule

/*D触发器模块*/
module mydff(input clk,input d,output reg q);
always@(posedge clk) begin
q <= d;
end

endmodule

再改变一下排版，依旧success

module top_module (
input clk,
input x,
output z
);
wire d0,d1,d2;
wire q0,q1,q2;

assign d0 = q0 ^ x;
assign   d1 = ~q1 & x;
assign   d2 = ~q2 | x;

mydff mydff_inst0(clk,d0,q0);
mydff mydff_inst1(clk,d1,q1);
mydff mydff_inst2(clk,d2,q2);

assign z = ~(q0 | q1 | q2);

endmodule

module mydff (input clk,input d,output reg q);

always @(posedge clk) begin
    q <= d;
end

endmodule

方法二：

module top_module (
input clk,
input x,
output z
);
wire q0,q1,q2;
always @(posedge clk) begin
q0 <= x ^ q0;
q1 <= x & ~q1;
q2 <= x | ~q2;
end
assign z = ~(q0 | q1 | q2);
endmodule
