Linux输入子系统工作流程

124 阅读 0 评论
我是靠谱客的博主 可耐白昼，这篇文章主要介绍Linux输入子系统工作流程，现在分享给大家，希望可以做个参考。

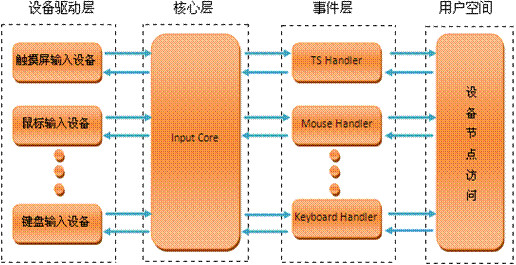

linux输入子系统由驱动层、输入子系统核心、事件处理层三部分组成。一个输入事件，如鼠标移动、键盘按下等通过Driver->Inputcore->Event handler->userspace的顺序到达用户控件的应用程序。

驱动层

将底层的硬件输入转化为统一事件形式，想输入核心（Input Core）汇报。

输入子系统核心层

它承上启下为驱动层提供输入设备注册与操作接口，如：input_register_device;通知事件处理层对事件进行处理；在/Proc下产生相应的设备信息。

事件处理层

主要是和用户空间交互（Linux中在用户空间将所有的设备都当作文件来处理，由于在一般的驱动程序中都有提供fops接口，以及在/dev下生成相应的设备文件nod，这些操作在输入子系统中由事件处理层完成）。

设备描述

input_dev结构是实现设备驱动核心工作：向系统报告按键、触摸屏等输入事件（event，通过input_event结构描述），不再需要关心文件操作接口。驱动报告事件经过inputCore和Eventhandler到达用户空间。

注册输入设备函数：

复制代码
1
int input_register_device(struct input_dev *dev)

注销输入设备函数：

复制代码
1
void input_unregister_device(struct input_dev *dev)

驱动实现——初始化(事件支持)set_bit()告诉input输入子系统支持哪些事件，哪些按键。例如：

复制代码
1
set_bit(EV_KEY,button_dev.evbit)  (其中button_dev是struct input_dev类型)

struct input_dev中有两个成员为：
1)evbit事件类型（包括EV_RST,EV_REL,EV_MSC,EV_KEY,EV_ABS,EV_REP等）。
2)keybit按键类型（当事件类型为EV_KEY时包括BTN_LEFT,BTN_0,BTN_1,BTN_MIDDLE等）。

驱动实现——报告事件用于报告EV_KEY,EV_REL,EV_ABS事件的函数分别为:

复制代码
1
2
3
void input_report_key(struct input_dev *dev,unsigned int code,int value)
void input_report_rel(struct input_dev *dev,unsigned int code,int value)
void input_report_abs(struct input_dev *dev,unsigned int code,int value)

驱动实现——报告结束input_sync()同步用于告诉input core子系统报告结束，触摸屏设备驱动中，一次点击的整个报告过程如下：

复制代码
1
2
3
4
input_reprot_abs(input_dev,ABS_X,x);   //x坐标
input_reprot_abs(input_dev,ABS_Y,y);   // y坐标
input_reprot_abs(input_dev,ABS_PRESSURE,1);
input_sync(input_dev);//同步结束

实例分析（按键中断程序）：

复制代码
1
2
3
4
5
6
7
8
9
10
//按键初始化
static int __init button_init(void)
{//申请中断
    if(request_irq(BUTTON_IRQ,button_interrupt,0,”button”,NUll))
        return –EBUSY;
    set_bit(EV_KEY,button_dev.evbit); //支持EV_KEY事件
    set_bit(BTN_0,button_dev.keybit); //支持设备两个键
    set_bit(BTN_1,button_dev.keybit); //
    input_register_device(&button_dev);//注册input设备
}
复制代码
1
2
3
4
5
6
7
/*在按键中断中报告事件*/
Static void button_interrupt(int irq,void *dummy,struct pt_regs *fp)
{
    input_report_key(&button_dev,BTN_0,inb(BUTTON_PORT0));//读取寄存器BUTTON_PORT0的值
    input_report_key(&button_dev,BTN_1,inb(BUTTON_PORT1));
    input_sync(&button_dev);
}

总结：input子系统仍然是字符设备驱动程序，但是代码量减少很多，input子系统只需要完成两个工作：初始化和事件报告（这里在linux中是通过中断来实现的）。

实例

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/delay.h>
#include <linux/poll.h>
#include <linux/irq.h>
#include <asm/irq.h>
#include <linux/interrupt.h>
#include <asm/uaccess.h>
#include <mach/regs-gpio.h>
#include <mach/hardware.h>
#include <linux/platform_device.h>
#include <linux/cdev.h>
#include <linux/miscdevice.h>
#include <linux/input.h>

struct input_dev *button_dev;
struct button_irq_desc {
    int irq;
    int pin;
    int pin_setting;
    int number;
    char *name;
};

/*定义一个结构体数组*/
static struct button_irq_desc button_irqs [] = {
    {IRQ_EINT8 , S3C2410_GPG0 , S3C2410_GPG0_EINT8 , 0, "KEY0"},
    {IRQ_EINT11, S3C2410_GPG3 , S3C2410_GPG3_EINT11 , 1, "KEY1"},
    {IRQ_EINT13, S3C2410_GPG5 , S3C2410_GPG5_EINT13 , 2, "KEY2"},
    {IRQ_EINT14, S3C2410_GPG6 , S3C2410_GPG6_EINT14 , 3, "KEY3"},
    {IRQ_EINT15, S3C2410_GPG7 , S3C2410_GPG7_EINT15 , 4, "KEY4"},
    {IRQ_EINT19, S3C2410_GPG11, S3C2410_GPG11_EINT19, 5, "KEY5"},
};

static int key_values = 0;
static irqreturn_t buttons_interrupt(int irq, void *dev_id)
{
    struct button_irq_desc *button_irqs = (struct button_irq_desc *)dev_id;
    int down;
    udelay(0);
/*获取按键值*/
down = !s3c2410_gpio_getpin(button_irqs->pin); //down: 1(按下)，0（弹起）
if (!down) {
    /*报告事件*/
    key_values = button_irqs->number;
    //printk("====>rising key_values=%dn",key_values);
    if(key_values==0)
        input_report_key(button_dev, KEY_1, 0);
    if(key_values==1)
        input_report_key(button_dev, KEY_2, 0);
    if(key_values==2)
        input_report_key(button_dev, KEY_3, 0);
    if(key_values==3)
        input_report_key(button_dev, KEY_4, 0);
    if(key_values==4)
        input_report_key(button_dev, KEY_5, 0);
    if(key_values==5)
        input_report_key(button_dev, KEY_6, 0);
    /*报告结束*/
    input_sync(button_dev);
    }
else {
    key_values = button_irqs->number;
    //printk("====>falling key_values=%dn",key_values);
    if(key_values==0)
        input_report_key(button_dev, KEY_1, 1);
    if(key_values==1)
        input_report_key(button_dev, KEY_2, 1);
    if(key_values==2)
        input_report_key(button_dev, KEY_3, 1);
    if(key_values==3)
        input_report_key(button_dev, KEY_4, 1);
    if(key_values==4)
        input_report_key(button_dev, KEY_5, 1);
    if(key_values==5)
        input_report_key(button_dev, KEY_6, 1);
    input_sync(button_dev);
    }
    return IRQ_RETVAL(IRQ_HANDLED);
}
static int s3c24xx_request_irq(void)
{
    int i;
    int err = 0;
    for (i = 0; i < sizeof(button_irqs)/sizeof(button_irqs[0]); i++) {
        if (button_irqs[i].irq < 0) {
            continue;
        }
        /* IRQ_TYPE_EDGE_FALLING,IRQ_TYPE_EDGE_RISING,IRQ_TYPE_EDGE_BOTH */
        err = request_irq(button_irqs[i].irq, buttons_interrupt, IRQ_TYPE_EDGE_BOTH,
        button_irqs[i].name, (void *)&button_irqs[i]);
        if (err)
            break;
    }
    /*错误处理*/
    if (err) {
        i--;
        for (; i >= 0; i--) {
            if (button_irqs[i].irq < 0) {
                continue;
            }
            disable_irq(button_irqs[i].irq);
          free_irq(button_irqs[i].irq, (void *)&button_irqs[i]);
        }
        return -EBUSY;
    }
    return 0;
}
static int __init dev_init(void)
{
    /*request irq*/
    s3c24xx_request_irq();
    /* Initialise input stuff */
    button_dev = input_allocate_device();
    if (!button_dev) {
        printk(KERN_ERR "Unable to allocate the input device !!n");
        return -ENOMEM;
    }
    button_dev->name = "s3c2440_button";
    button_dev->id.bustype = BUS_RS232;
    button_dev->id.vendor = 0xDEAD;
    button_dev->id.product = 0xBEEF;
    button_dev->id.version = 0x0100;

    button_dev->evbit[0] = BIT_MASK(EV_KEY) | BIT(EV_SYN);
    //set_bit(EV_KEY, button_dev->evbit)//支持EV_KEY事件
    /*设置支持哪些按键*/
    set_bit(KEY_1, button_dev->keybit);
    set_bit(KEY_2, button_dev->keybit);
    set_bit(KEY_3, button_dev->keybit);
    set_bit(KEY_4, button_dev->keybit);
    set_bit(KEY_5, button_dev->keybit);
    set_bit(KEY_6, button_dev->keybit);
    //printk("KEY_RESERVED=%d ,KEY_1=%d",KEY_RESERVED,KEY_1);
    input_register_device(button_dev); //注册input设备

    printk ("initializedn");

    return 0;
}

static void __exit dev_exit(void)
{
    int i;

    for (i = 0; i < sizeof(button_irqs)/sizeof(button_irqs[0]); i++) {
        if (button_irqs[i].irq < 0) {
            continue;
        }
        free_irq(button_irqs[i].irq, (void *)&button_irqs[i]);
    }

    input_unregister_device(button_dev);
}

module_init(dev_init);
module_exit(dev_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("David Xie");



最后

以上就是可耐白昼最近收集整理的关于Linux输入子系统工作流程的全部内容，更多相关Linux输入子系统工作流程内容请搜索靠谱客的其他文章。
