概述

linux中每一个输入设备都用一个struct input_dev来表示

struct input_dev {
   const char *name;
   const char *phys;
   const char *uniq;
   struct input_id id;

unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)];

   unsigned long evbit[BITS_TO_LONGS(EV_CNT)];//evbit表示设备支持哪一个类型的输入事件
   unsigned long keybit[BITS_TO_LONGS(KEY_CNT)];
   unsigned long relbit[BITS_TO_LONGS(REL_CNT)];
   unsigned long absbit[BITS_TO_LONGS(ABS_CNT)];
   unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)];
   unsigned long ledbit[BITS_TO_LONGS(LED_CNT)];
   unsigned long sndbit[BITS_TO_LONGS(SND_CNT)];
   unsigned long ffbit[BITS_TO_LONGS(FF_CNT)];
   unsigned long swbit[BITS_TO_LONGS(SW_CNT)];

在这里我们主要要关注应用程序如何获取到id及evbit

在linux内核evdev.c中存在evdev_do_ioctl结构体

static long evdev_do_ioctl(struct file *file, unsigned int cmd,
void __user *p, int compat_mode)

case EVIOCGVERSION://获得版本号

case EVIOCGID://获得ID

ID内容有：

struct input_id {
   __u16 bustype;//总线类型
   __u16 vendor;//厂商
   __u16 product;
   __u16 version;
};

case EVIOCGREP: if (!test_bit(EV_REP, dev->evbit))

我们比较关心的是此处的dev->evbit表示这个设备支持哪个类型的输入事件

EVIOCGVERSION EVIOCGID EVIOCGREP这些宏在哪？在内核input.h内我们应该包含此头文件，但是不是直接包含，而更应该关注我们的工具链里这些宏在哪？

先进入内核所在目录，在执行find -name input.h即可

获取输入设备id在应用程序中

struct input_id id;

   ret = ioctl(fd,EVIOCGID,&id);//case EVIOCGID://获得ID的宏
   if ( ret == 0)
   {
       printf("bustype = 0x%xn",id.bustype);
       printf("vendor = 0x%xn",id.vendor);
       printf("product = 0x%xn",id.product);
       printf("version = 0x%xn",id.version);
   }

即可将输入设备的id信息打印出来

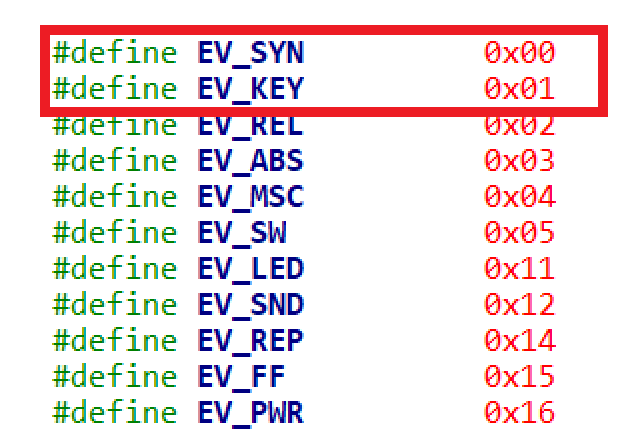

获取输入设备evbit相对复杂，首先在内核源码input-event-codes.h中有描述evbit类型的宏

#define EV_SYN           0x00 //同步事件
#define EV_KEY           0x01 //按键事件
#define EV_REL           0x02 //
#define EV_ABS           0x03
#define EV_MSC           0x04
#define EV_SW           0x05
#define EV_LED           0x11
#define EV_SND           0x12
#define EV_REP           0x14
#define EV_FF           0x15
#define EV_PWR           0x16

为了在应用层打印支持哪些事件，先将这些宏定义到一个char *ev_names[]数组中对于

缺少的0x06,0x07...0x10 0x13这些我们可以设为NULL

   char *ev_names[] = {
"EV_SYN" ,
"EV_KEY" ,
"EV_REL" ,
"EV_ABS" ,
"EV_MSC" ,
"EV_SW" ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL" ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL" ,
"NULL"   ,
"EV_LED"   ,
"EV_SND"   ,
"NULL"       ,
"EV_REP"   ,
"EV_FF"   ,
"EV_PWR"   ,
};

接下来调用ioctl来将数据放入evbit

unsigned int evbit[2];//8个字节用于存放evbit，这个其实多了，从上面的ev_names数组可以看到

事件一共也就不到2byte，而我们用了8byte，而这都随意
int len;

/*0表示读evbit，读的大小sizeof(evbit)，&evbit表示读到evbit*/
len = ioctl(fd,EVIOCGBIT(0,sizeof(evbit)),&evbit);//返回值为byte数

接下来就是解析了

   if( len > 0 && len <= sizeof(evbit)) //ifioctl成功
   {
       printf("Suppport ev type:");
       for( i = 0; i < len;i++) //目的把每一个byte都一个一个取出来（有8byte）
       {
           byte = ((unsigned char *)evbit)[i]; //将其中一个byte取出来
           for (bit = 0;bit < 8;bit++) //比较byte的8个bit是0 or 1
           {
               if ( byte & (1<<bit)) //如果为1则表示支持这种类型的输入事件
               {
                   printf("%s ",ev_names[i*8 + bit]);

//i * 8是因为一个byte有8bit，下一个byte的bit时要与输入事件类型相匹配
               }
           }
       }
       printf("n");
   }

完整代码：

#include <linux/input.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <stdio.h>

/*eg: ./01_get_input_info /dev/input/event0 */
int main(int argc,char **argv)
{
   int fd;
   int ret;
   struct input_id id;
   unsigned int evbit[2];
   int len;
   int i;
   unsigned char byte;
   int bit;
   char *ev_names[] = {
"EV_SYN" ,
"EV_KEY" ,
"EV_REL" ,
"EV_ABS" ,
"EV_MSC" ,
"EV_SW" ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL" ,
"NULL"   ,
"NULL"   ,
"NULL"   ,
"NULL" ,
"NULL"   ,
"EV_LED"   ,
"EV_SND"   ,
"NULL"       ,
"EV_REP"   ,
"EV_FF"   ,
"EV_PWR"   ,
};

   if ( argc != 2 )
   {
       printf("Usage :%s <dev>n",argv[0]);
       return -1;
   }

   fd = open(argv[1],O_RDWR);
   if ( fd < 0)
   {
       printf("Open %s err!n",argv[1]);
       return -1;
   }

   ret = ioctl(fd,EVIOCGID,&id);
   if ( ret == 0)
   {
       printf("bustype = 0x%xn",id.bustype);
       printf("vendor = 0x%xn",id.vendor);
       printf("product = 0x%xn",id.product);
       printf("version = 0x%xn",id.version);
   }

/*0表示读evbit，读的大小sizeof(evbit)，&evbit表示读到evbit*/
   len = ioctl(fd,EVIOCGBIT(0,sizeof(evbit)),&evbit);
   if( len > 0 && len <= sizeof(evbit))
   {
       printf("Suppport ev type:");
       for( i = 0; i < len;i++)
       {
           byte = ((unsigned char *)evbit)[i];
           for (bit = 0;bit < 8;bit++)
           {
               if ( byte & (1<<bit))
               {
                   printf("%s ",ev_names[i*8 + bit]);
               }
           }
       }
       printf("n");
   }
   return 0;
}

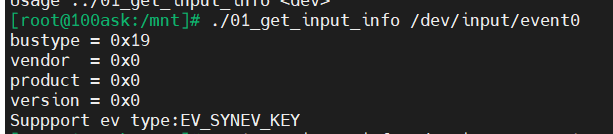

在linux下编译执行：
