实验原理
组合逻辑电路是最常见的逻辑电路之一，其特点是任意时刻的输出信号仅取决于该时刻的输入信号，而与信号作用前电路的状态无关。
组合逻辑电路的设计任务是根据实际的逻辑问题，定义逻辑状态的含义，再根据所给定事件的因果关系列出逻辑真值表，然后由逻辑真值表写出逻辑表达式，再用卡诺图或代数法化简得到最简逻辑表达式，最后用给定的逻辑器件实现该表达式，画出逻辑电路图。
实验步骤
1.实验开始前，先插入电源，在信号区中，切换相应的自锁开关，若LED灯亮则表示“1”，高电平。灯灭则表示“0”低电平。

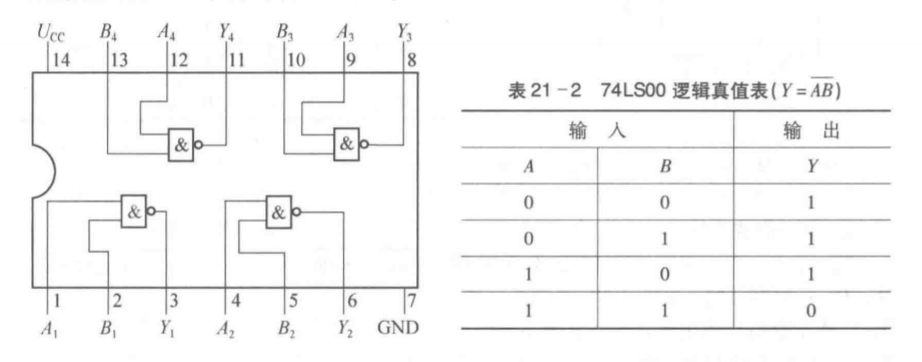

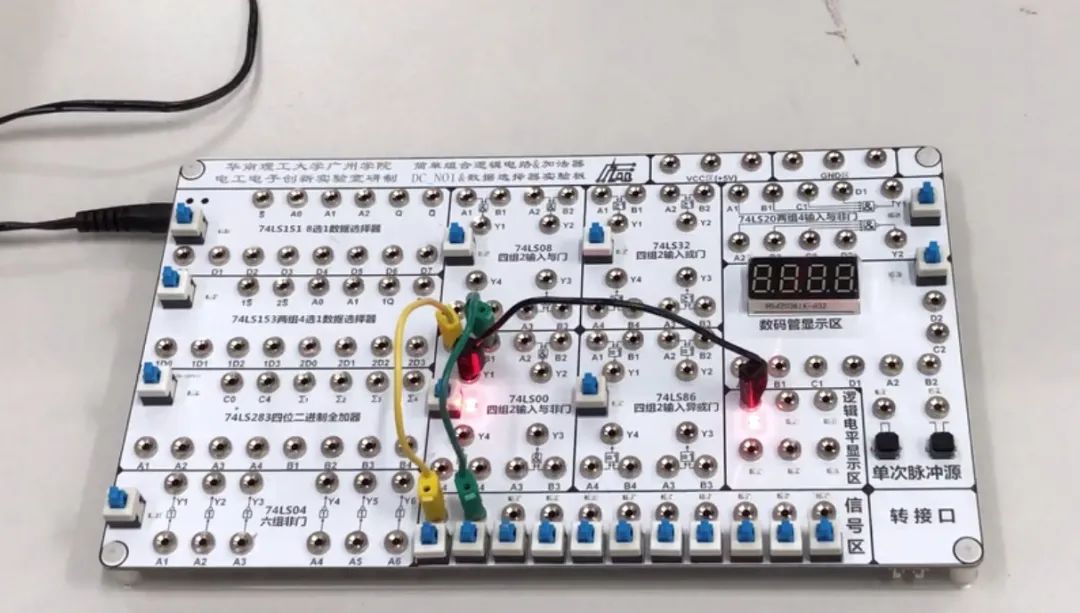

2.在实验板找到74LS00逻辑芯片，即如图所示区域。找到A1,B1信号输入端口，用灯笼测试线分别连接到信号区任意两个不同端口，接着找到Y1输出端口并用灯笼测试线将其连接到逻辑电平显示区任意端口。自此实验接线完成，且开启74LS00逻辑芯片电源开关(电源指示灯亮)。
■
■
■
■
■
3.对照实验指导书表21-3要求记录相关数据，根据数据不同的要求操作下图按钮。
4.记录并且整理数据。
实验视频
文章：刘诗蕴
排版：刘诗蕴
视频：余颖璇
审核：陈贤钰
指导老师：叶成彬
