概述

上一讲，我们看到，要能够实现一个完整的 CPU 功能，除了加法器这样的电路之外，我们还需要实现其他功能的电路。其中有一些电路，和我们实现过的加法器一样，只需要给定输入，就能得到固定的输出。这样的电路，我们称之为组合逻辑电路（Combinational Logic Circuit）。

但是，光有组合逻辑电路是不够的。你可以想一下，如果只有组合逻辑电路，我们的 CPU 会是什么样的？电路输入是确定的，对应的输出自然也就确定了。那么，我们要进行不同的计算，就要去手动拨动各种开关，来改变电路的开闭状态。这样的计算机，不像我们现在每天用的功能强大的电子计算机，反倒更像古老的计算尺或者机械计算机，干不了太复杂的工作，只能协助我们完成一些计算工作。

这样，我们就需要引入第二类的电路，也就是时序逻辑电路（Sequential Logic Circuit）。时序逻辑电路可以帮我们解决这样几个问题。

第一个就是自动运行的问题。时序电路接通之后可以不停地开启和关闭开关，进入一个自动运行的状态。这个使得我们上一讲说的，控制器不停地让 PC 寄存器自增读取下一条指令成为可能。

第二个是存储的问题。通过时序电路实现的触发器，能把计算结果存储在特定的电路里面，而不是像组合逻辑电路那样，一旦输入有任何改变，对应的输出也会改变。

第三个本质上解决了各个功能按照时序协调的问题。无论是程序实现的软件指令，还是到硬件层面，各种指令的操作都有先后的顺序要求。时序电路使得不同的事件按照时间顺序发生。

时钟信号的硬件实现

想要实现时序逻辑电路，第一步我们需要的就是一个时钟。我在第 3 讲说过，CPU 的主频是由一个晶体振荡器来实现的，而这个晶体振荡器生成的电路信号，就是我们的时钟信号。

实现这样一个电路，和我们之前讲的，通过电的磁效应产生开关信号的方法是一样的。只不过，这里的磁性开关，打开的不再是后续的线路，而是当前的线路。

在下面这张图里你可以看到，我们在原先一般只放一个开关的信号输入端，放上了两个开关。一个开关 A，一开始是断开的，由我们手工控制；另外一个开关 B，一开始是合上的，磁性线圈对准一开始就合上的开关 B。

于是，一旦我们合上开关 A，磁性线圈就会通电，产生磁性，开关 B 就会从合上变成断开。一旦这个开关断开了，电路就中断了，磁性线圈就失去了磁性。于是，开关 B 又会弹回到合上的状态。这样一来，电路接通，线圈又有了磁性。我们的电路就会来回不断地在开启、关闭这两个状态中切换。
在这里插入图片描述
开关 A 闭合（也就是相当于接通电路之后），开关 B 就会不停地在开和关之间切换，生成对应的时钟信号

这个不断切换的过程，对于下游电路来说，就是不断地产生新的 0 和 1 这样的信号。如果你在下游的电路上接上一个灯泡，就会发现这个灯泡在亮和暗之间不停切换。这个按照固定的周期不断在 0 和 1 之间切换的信号，就是我们的时钟信号（Clock Signal）。

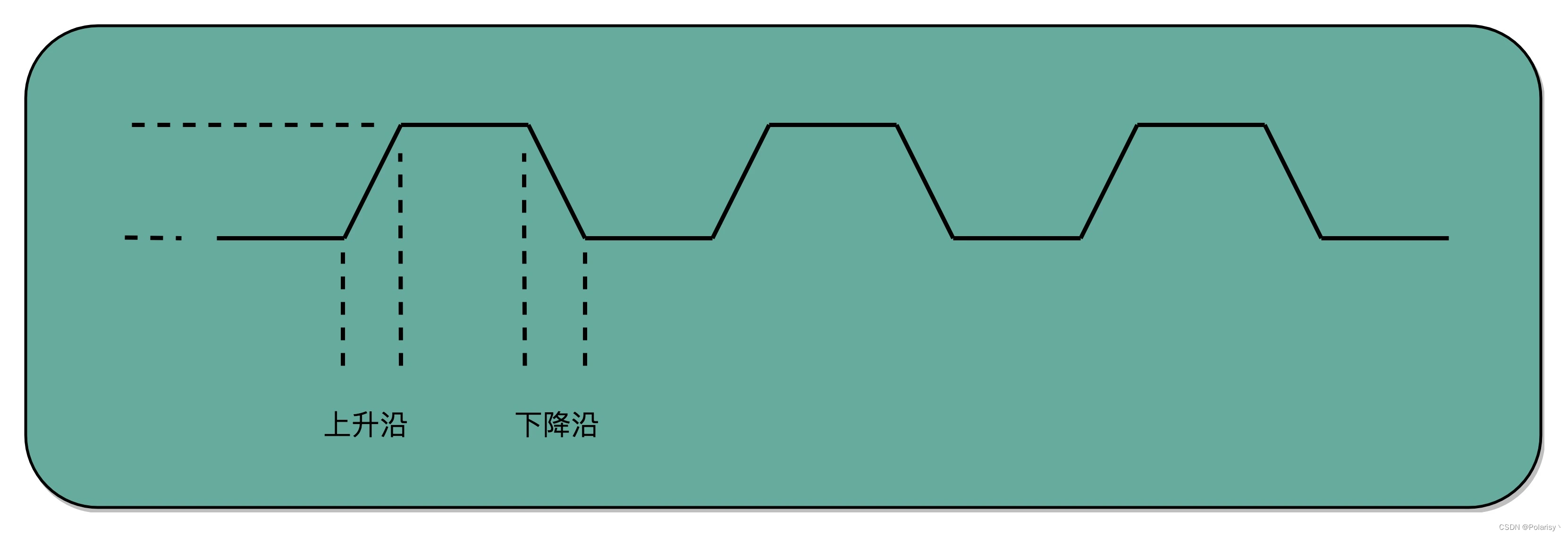

一般这样产生的时钟信号，就像你在各种教科书图例中看到的一样，是一个振荡产生的 0、1 信号。
在这里插入图片描述

这种电路，其实就相当于把电路的输出信号作为输入信号，再回到当前电路。这样的电路构造方式呢，我们叫作反馈电路（Feedback Circuit）。

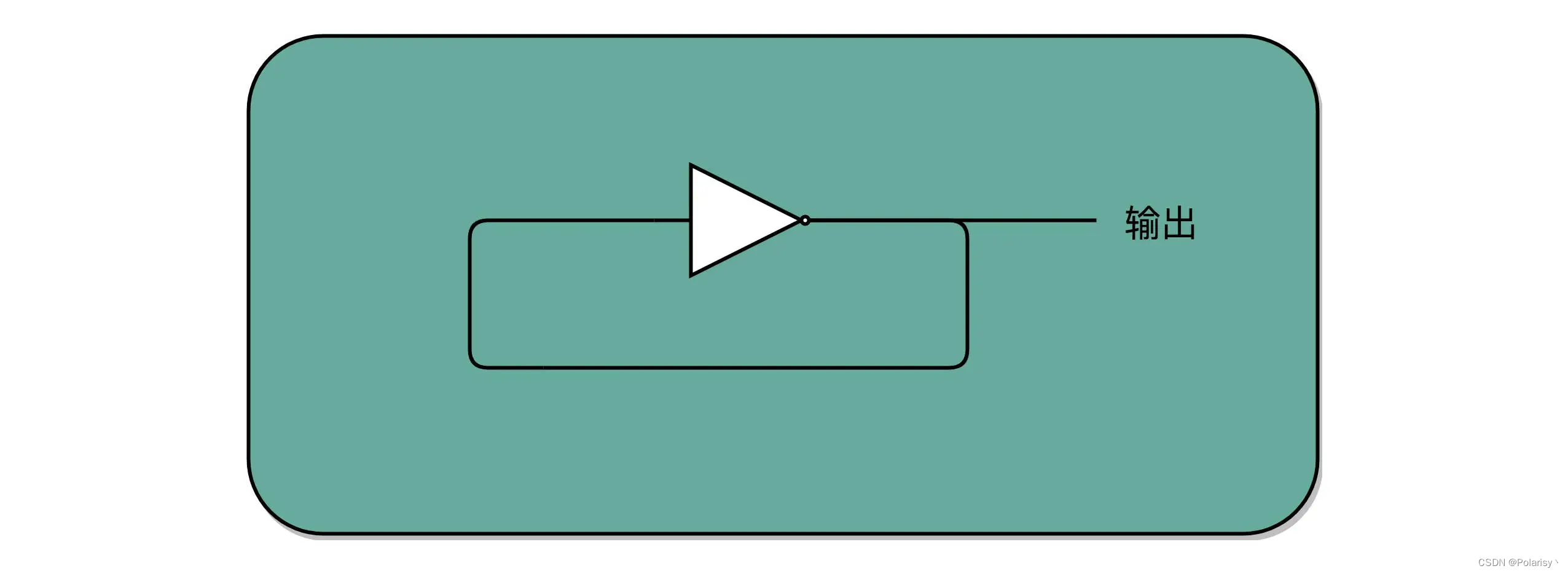

接下来，我们还会看到更多的反馈电路。上面这个反馈电路一般可以用下面这个示意图来表示，其实就是一个输出结果接回输入的反相器（Inverter），也就是我们之前讲过的非门。
在这里插入图片描述

通过 D 触发器实现存储功能

有了时钟信号，我们的系统里就有了一个像“自动门”一样的开关。利用这个开关和相同的反馈电路，我们就可以构造出一个有“记忆”功能的电路。这个有记忆功能的电路，可以实现在 CPU 中用来存储计算结果的寄存器，也可以用来实现计算机五大组成部分之一的存储器。
在这里插入图片描述

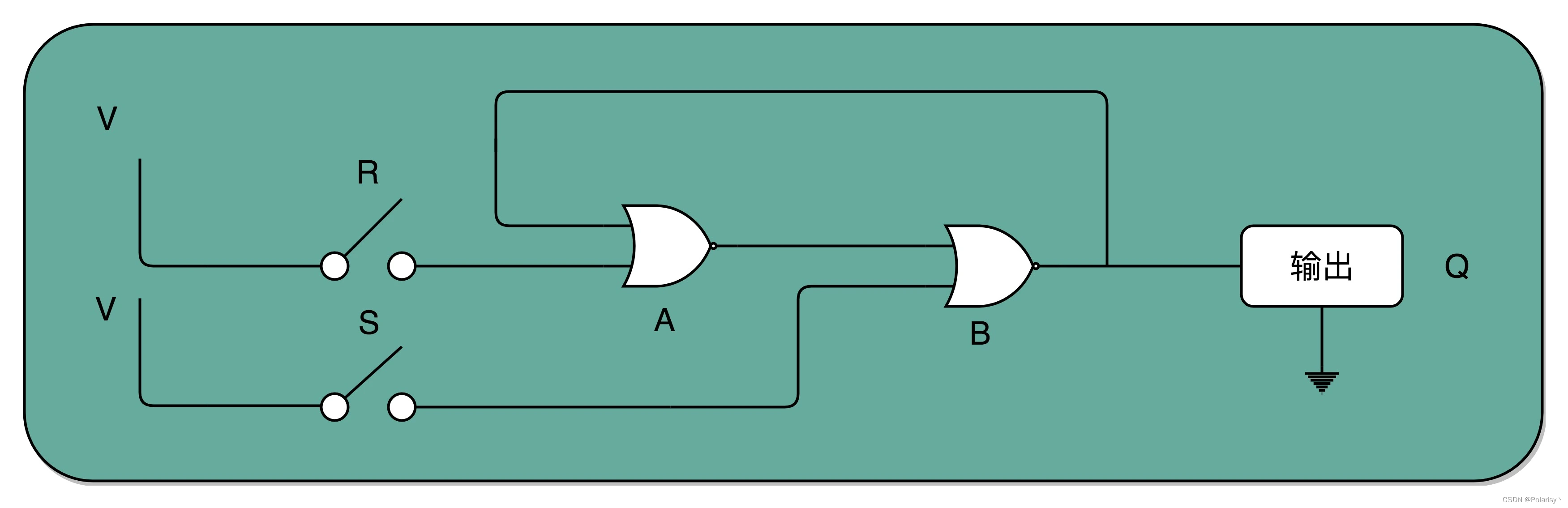

我们先来看下面这个 RS 触发器电路。这个电路由两个或非门电路组成。我在图里面，把它标成了 A 和 B。
在这里插入图片描述

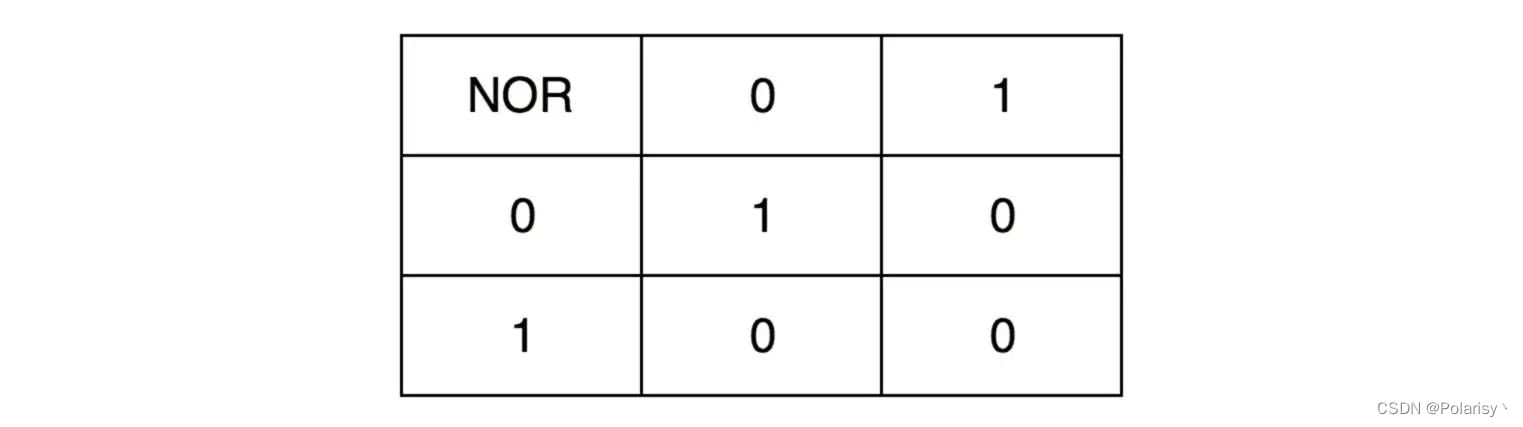

在这个电路一开始，输入开关都是关闭的，所以或非门（NOR）A 的输入是 0 和 0。对应到我列的这个真值表，输出就是 1。而或非门 B 的输入是 0 和 A 的输出 1，对应输出就是 0。B 的输出 0 反馈到 A，和之前的输入没有变化，A 的输出仍然是 1。而整个电路的输出 Q，也就是 0。

当我们把 A 前面的开关 R 合上的时候，A 的输入变成了 1 和 0，输出就变成了 0，对应 B 的输入变成 0 和 0，输出就变成了 1。B 的输出 1 反馈给到了 A，A 的输入变成了 1 和 1，输出仍然是 0。所以把 A 的开关合上之后，电路仍然是稳定的，不会像晶振那样振荡，但是整个电路的输出 Q 变成了 1。

这个时候，如果我们再把 A 前面的开关 R 打开，A 的输入变成和 1 和 0，输出还是 0，对应的 B 的输入没有变化，输出也还是 1。B 的输出 1 反馈给到了 A，A 的输入变成了 1 和 0，输出仍然是 0。这个时候，电路仍然稳定。开关 R 和 S 的状态和上面的第一步是一样的，但是最终的输出 Q 仍然是 1，和第 1 步里 Q 状态是相反的。我们的输入和刚才第二步的开关状态不一样，但是输出结果仍然保留在了第 2 步时的输出没有发生变化。

这个时候，只有我们再去关闭下面的开关 S，才可以看到，这个时候，B 有一个输入必然是 1，所以 B 的输出必然是 0，也就是电路的最终输出 Q 必然是 0。

这样一个电路，我们称之为触发器（Flip-Flop）。接通开关 R，输出变为 1，即使断开开关，输出还是 1 不变。接通开关 S，输出变为 0，即使断开开关，输出也还是 0。也就是，当两个开关都断开的时候，最终的输出结果，取决于之前动作的输出结果，这个也就是我们说的记忆功能。

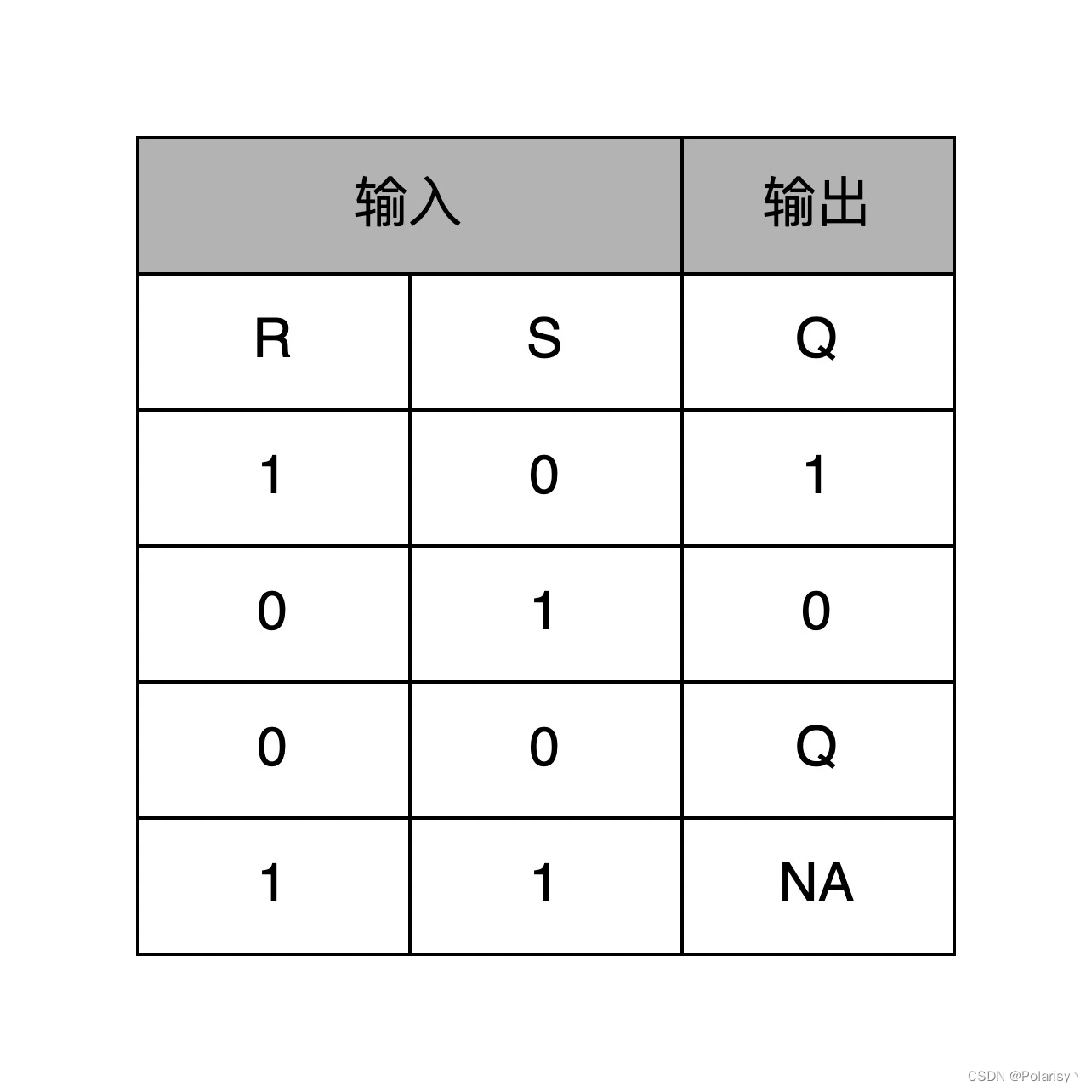

这里的这个电路是最简单的 RS 触发器，也就是所谓的复位置位触发器（Reset-Set Flip Flop) 。对应的输出结果的真值表，你可以看下面这个表格。可以看到，当两个开关都是 0 的时候，对应的输出不是 1 或者 0，而是和 Q 的上一个状态一致。
在这里插入图片描述

再往这个电路里加两个与门和一个小小的时钟信号，我们就可以实现一个利用时钟信号来操作一个电路了。这个电路可以帮我们实现什么时候可以往 Q 里写入数据。

我们看看下面这个电路，这个在我们的上面的 R-S 触发器基础之上，在 R 和 S 开关之后，加入了两个与门，同时给这两个与门加入了一个时钟信号 CLK 作为电路输入。

这样，当时钟信号 CLK 在低电平的时候，与门的输入里有一个 0，两个实际的 R 和 S 后的与门的输出必然是 0。也就是说，无论我们怎么按 R 和 S 的开关，根据 R-S 触发器的真值表，对应的 Q 的输出都不会发生变化。

只有当时钟信号 CLK 在高电平的时候，与门的一个输入是 1，输出结果完全取决于 R 和 S 的开关。我们可以在这个时候，通过开关 R 和 S，来决定对应 Q 的输出。
在这里插入图片描述
通过一个时钟信号，我们可以在特定的时间对输出的 Q 进行写入操作

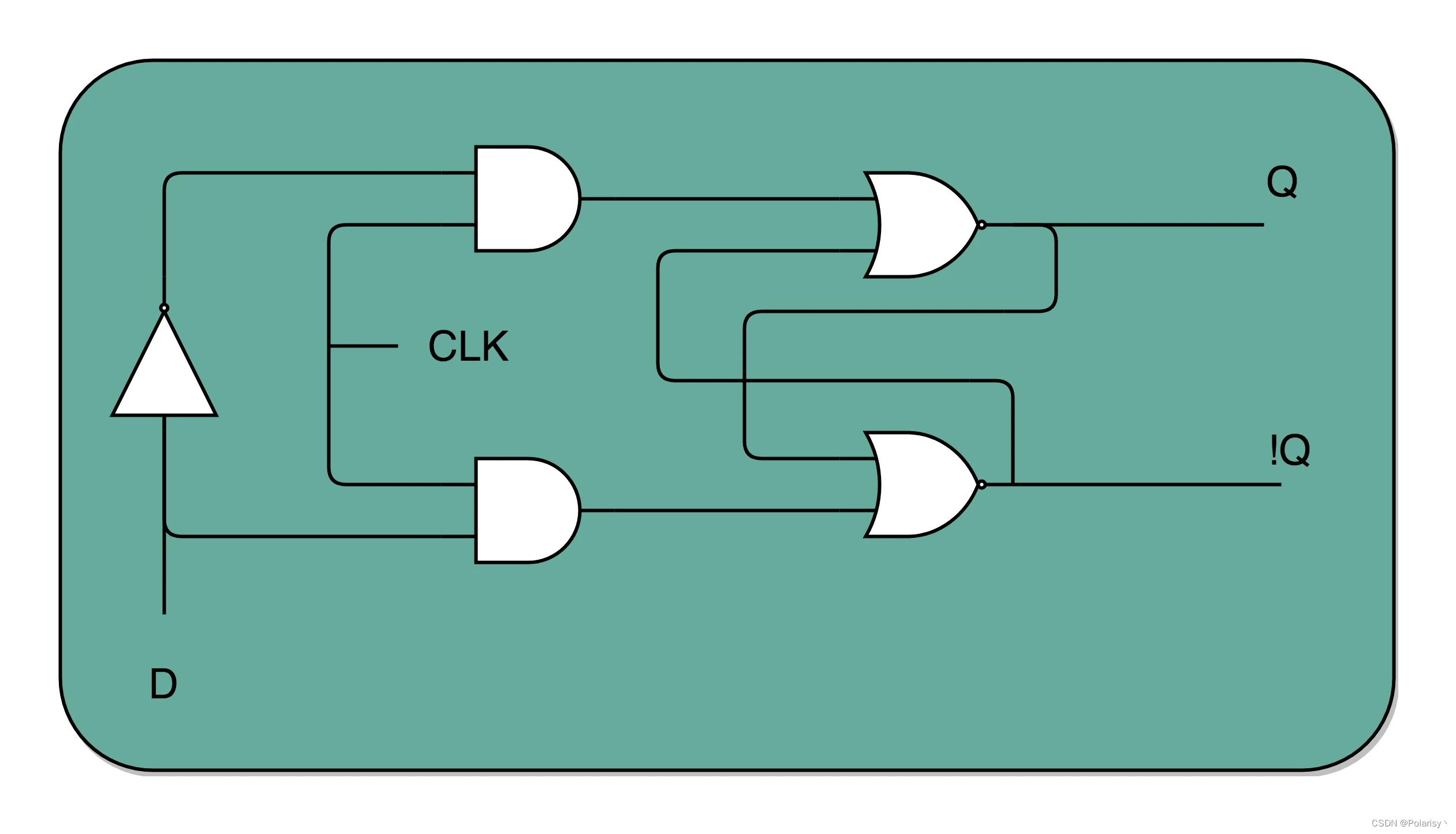

如果这个时候，我们让 R 和 S 的开关，也用一个反相器连起来，也就是通过同一个开关控制 R 和 S。只要 CLK 信号是 1，R 和 S 就可以设置输出 Q。而当 CLK 信号是 0 的时候，无论 R 和 S 怎么设置，输出信号 Q 是不变的。这样，这个电路就成了我们最常用的 D 型触发器。用来控制 R 和 S 这两个开关的信号呢，我们视作一个输入的数据信号 D，也就是 Data，这就是 D 型触发器的由来。
在这里插入图片描述
把 R 和 S 两个信号通过一个反相器合并，我们可以通过一个数据信号 D 进行 Q 的写入操作

通过D这个反相器，就保证了R和S的开发输入不会同时出现1（因为RS触发器不允许有1和1的同时输入），这样就保证了不会有非法输入，任何时候只要当时钟信号为高电平的时候，就可以根据D输入为0或1来储存信号了：D输入1就把Q储存一直保持为1，输入0就一直储存为0，所以D储发器就成为了一个bit的寄存器了！

一个 D 型触发器，只能控制 1 个比特的读写，但是如果我们同时拿出多个 D 型触发器并列在一起，并且把用同一个 CLK 信号控制作为所有 D 型触发器的开关，这就变成了一个 N 位的 D 型触发器，也就可以同时控制 N 位的读写。

CPU 里面的寄存器可以直接通过 D 型触发器来构造。我们可以在 D 型触发器的基础上，加上更多的开关，来实现清 0 或者全部置为 1 这样的快捷操作。
