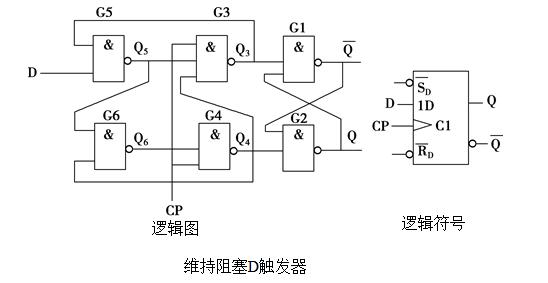

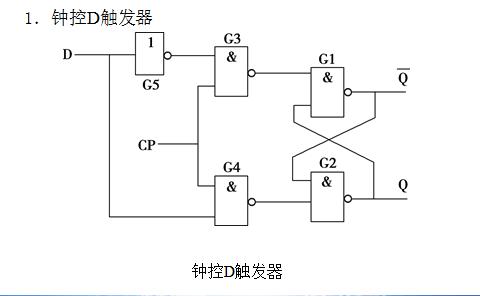

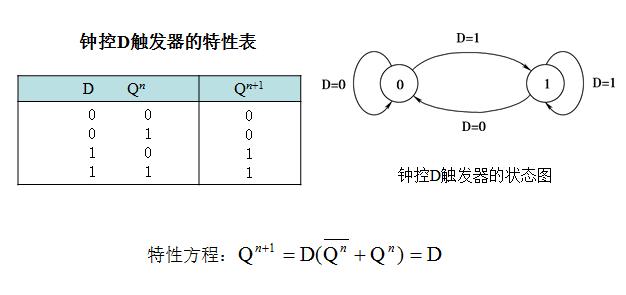

2．维持阻塞D触发器

工作原理：

1) CP = 0时， G3、G4被封锁，触发器维持原态不变。

2) CP的上升沿到来时：

① D = 0，则Q5 = 1， Q6= 0， Q3 = 0， Q4 = 1，触发器置“0”， Q = 0，

Q 非 = 1； G3输出端到G5输入端的连线叫做“置0维持线”。

② D =1，则Q5 = 0， Q3 = 1，Q6= 1， Q4= 0，触发器置“1”， Q = 1，

Q 非 = 0；G4输出端到G6输入端的连线叫做“置1维持线”。

维持阻塞触发器不会有空翻现象

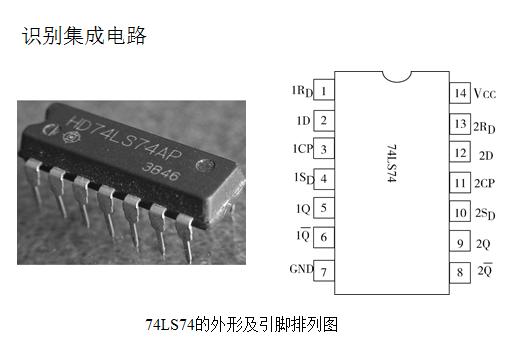

维持阻塞D触发器就是D触发器。由于是上升沿触发，又称为边沿D触发器。

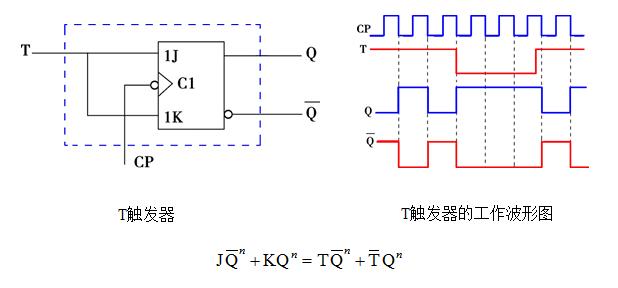

五、T触发器(受控翻转型触发器)

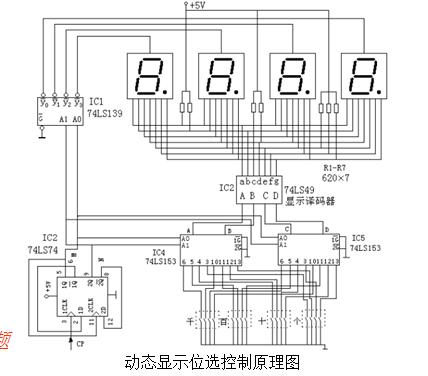

4．测试电路

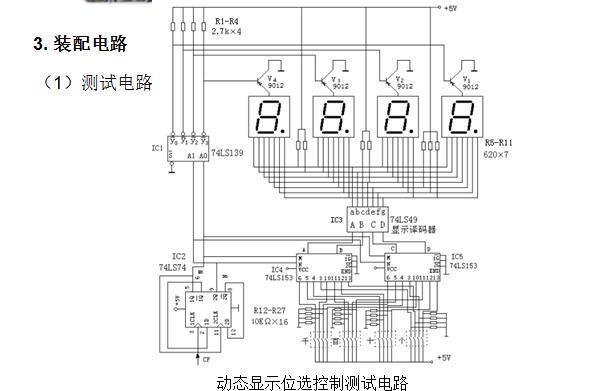

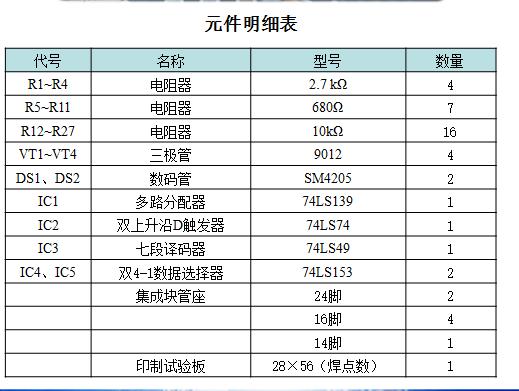

(1)对照测试线路图和装配图进行检查，仔细检查电路中各电路是否安装正确，导线、焊点是否符合要求，检查有极性器件是否安装并连接正确。

(2)用万用表R×1挡测电源与地之间的电阻。发现短路，应先检查，排除短路点。

(3)检查无误后，按集成电路标记口的方向插上集成电路，方可通电测试。
