概述
根据状态转移表实现时序电路
某同步时序电路转换表如下,请使用D触发器和必要的逻辑门实现此同步时序电路

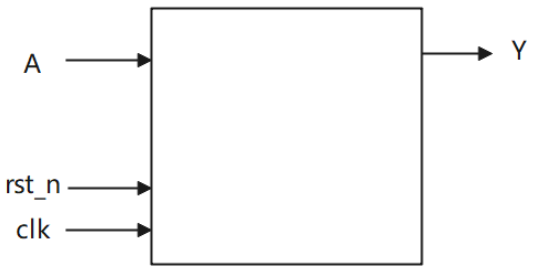

电路的接口如下图所示
A表示输入,Y 表示输出

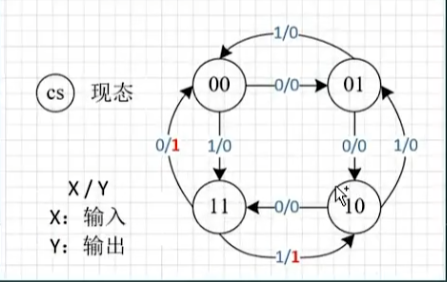

理解状态转移表,画成状态转移图
`timescale 1ns/1ns
module seq_circuit(
input A ,
input clk ,
input rst_n,
output wire Y
);
parameter state1 = 2'b00;
parameter state2 = 2'b01;
parameter state3 = 2'b10;
parameter state4 = 2'b11;
reg [1:0] c_state;
reg [1:0] n_state;
//第一段:状态转移,次态给现态
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
c_state <= state1;
else
c_state <= n_state;
end
//第二段:现态和输入决定次态
always@(*)
begin
case(c_state)
state1:
begin
if(A == 0)
n_state = state2;
else
n_state = state4;
end
state2:
begin
if(A == 0)
n_state = state3;
else
n_state = state1;
end
state3:
begin
if(A == 0)
n_state = state4;
else
n_state = state2;
end
state4:
begin
if(A == 0)
n_state = state1;
else
n_state = state3;
end
default:n_state = state1;
endcase
end
//第三段:输出赋值
// reg Y_reg;
// always@(posedge clk or negedge rst_n)
// begin
// if(!rst_n)
// Y_reg <= 1'b0;
// else if(c_state == state4 && c_state != n_state)
// Y_reg <= 1;
// end
// assign Y = Y_reg;
assign Y = (c_state == state4)?1:0;
endmodule
知识点
三段式状态机
第一段:时序逻辑;主要实现状态转换:次态赋给现态
//第一段
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
curr_state <= 2'b00;
else
curr_state <= next_state;
end
第二段:组合逻辑;主要是实现:现态和输入决定次态
//第二段
always(*)
begin
case(curr_state)
2'b00:net_state = (A == 1'b1)?2'b11:2'b01;
2'b01:net_state = (A == 1'b1)?2'b00:2'b10;
2'b10:net_state = (A == 1'b1)?2'b01:2'b11;
2'b11:net_state = (A == 1'b1)?2'b10:2'b00;
default:next_state = 2'b00;
end
第三段:时序逻辑;主要是实现:输出判断
//第三段
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
Y <= 1'b0;
else if(next_state == ...)
Y <= 1'b1;
end
