概述

要求：

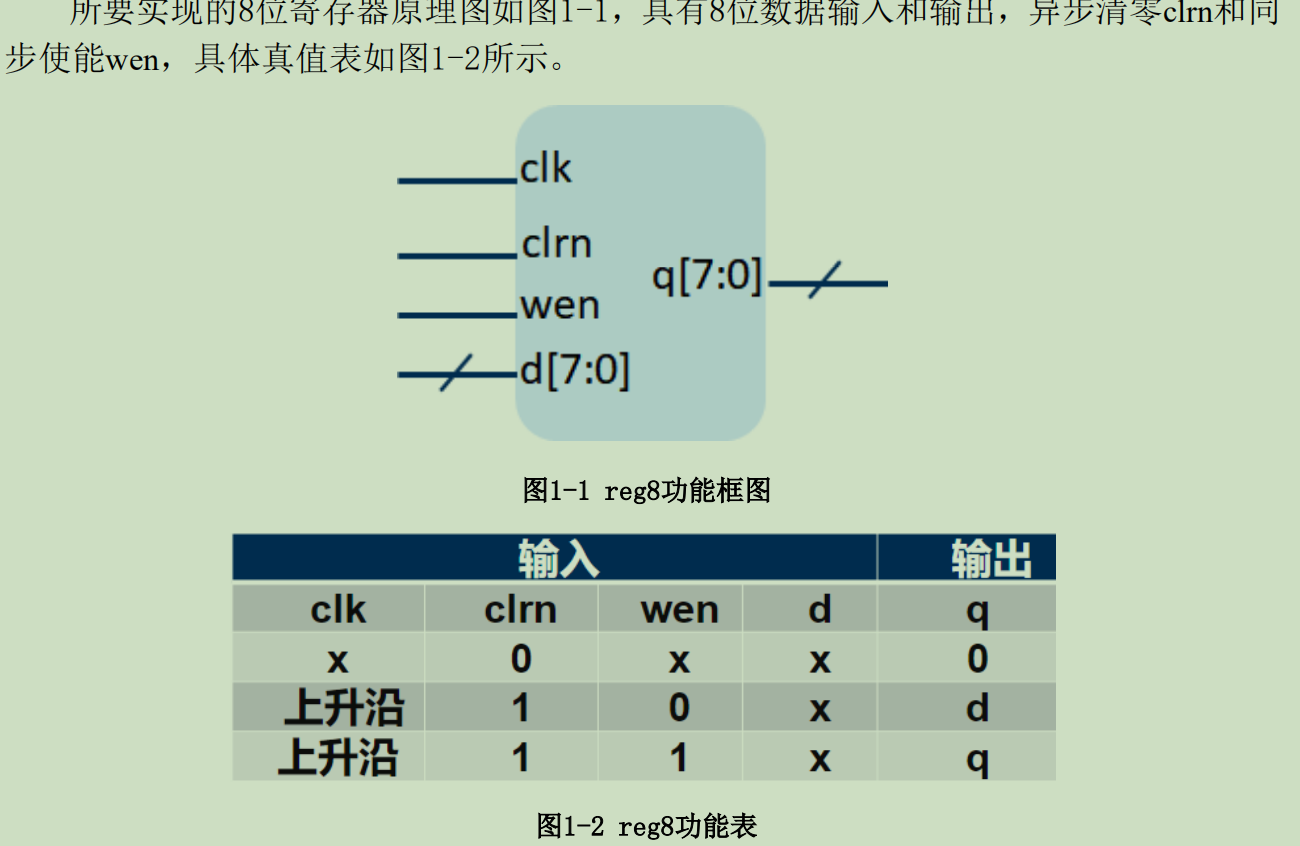

在这里插入图片描述
看到这个题，首先我们应该先考虑D触发器的实现：

`timescale 1ns / 1ps

module dffe(
    input clk,
    input clrn,wen,
    input d,
    output reg q
);
    always@(posedge clk or negedge clrn)    //因为是异步清零，也需要加到always中
    begin
    if(clrn == 1'b0)                        //如果是异步清零，直接将q赋值位0
        q <= 1'b0;
	else if(wen == 1'b0)                   //同步使能，需要跟随时钟周期
		q <= d;
	else                                   //保持
		q <= q;
    end
endmodule

首先，这里开始涉及到时序电路，我们需要在always语句块中添加时钟信号的上升沿/下降沿
异步清零是不论时钟信号如何，只要是使能端有效（这里是低有效）就需要清零，所以我们必须将信号也加到always语句块中；并且因为always不能边缘触发和电平触发同时存在（也就是有的有posedge或negedge，有的没有），所以我们还需要为使能端加上一个边缘，因为是低有效，所以是下降沿触发。
同步使能就需要看时钟信号了，信号不到位，怎么都不行。

因为是八位寄存器，所以我们需要创建8个D触发器来构成一个寄存器，也就是需要调用我们写好的D触发器8次……

模块调用的细节

这样我们就只需要一个顶层模块将整体穿起来，就实现了我们的功能。

module reg8(
    input clk,
    input clrn,
    input[7:0] d,
    input wen,
    output[7:0] q
);

dffe  the_dffe0(clk,clrn,wen,d[0],q[0]);
dffe  the_dffe1(clk,clrn,wen,d[1],q[1]);
dffe  the_dffe2(clk,clrn,wen,d[2],q[2]);
dffe  the_dffe3(clk,clrn,wen,d[3],q[3]);
dffe  the_dffe4(clk,clrn,wen,d[4],q[4]);
dffe  the_dffe5(clk,clrn,wen,d[5],q[5]);
dffe  the_dffe6(clk,clrn,wen,d[6],q[6]);
dffe  the_dffe7(clk,clrn,wen,d[7],q[7]);

endmodule
