加减计数器
题目描述
请编写一个十进制计数器模块，当mode信号为1，计数器输出信号递增，当mode信号为0，计数器输出信号递减。每次到达0，给出指示信号zero。

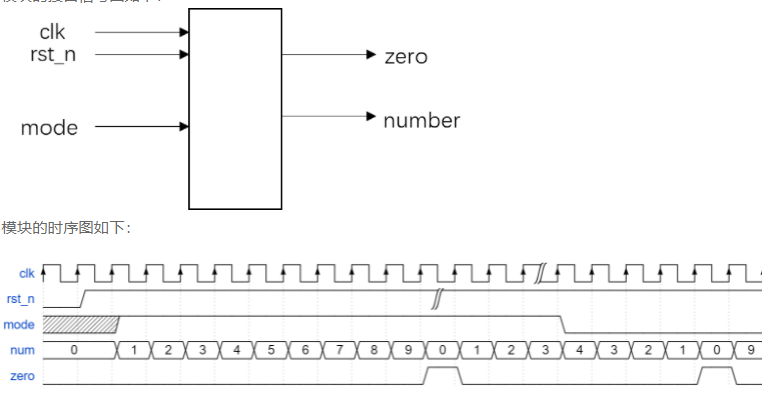

模块的接口信号图如下：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21`timescale 1ns/1ns module count_module( input clk, input rst_n, input mode, output reg [3:0]number, output reg zero ); reg[3:0] num; always@(posedge clk or negedge rst_n) begin if(!rst_n) num <= 4'd0; else if(mode == 1'd1) begin if(num == 4'd9) num <= 4'd0; else num <= num + 1'b1; end else if(mode =
