【单片机基础】（二）寄存器

单片机内部有大量寄存器， 寄存器是一种能够存储数据的电路， 由触发器构成。
1.触发器

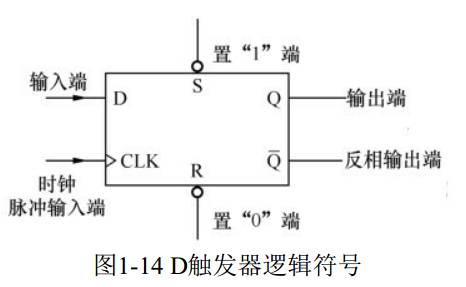

触发器是一种具有记忆存储功能的电路， 由门电路组成。 常见的触发器包括： RS 触发器、 D 触发器和 JK触发器等， 其中D触发器最为常用。 D触发器的逻辑符号如图1-14所示

从图1-14中可以看出， D触发器的端子包括： 输入端D、 输出端Q、 反相输出端 、 时钟脉冲输入端CLK、 置“0”端R和置“1”端S。数据存储过程： 当D触发器的D端输入数据“1”时， 数据并不能马上被存入触发器， 只有CLK端时钟脉冲信号上升沿（即低电平转为高电平时） 到来时， “1”才能被存入触发器， 存入后Q端输出“1”， 端输出“0”。 也就是说， 只有时钟脉冲上升沿到来时， D触发器才能将输入端的数据存储起来， 并从Q端输出。D触发器的置“0”和置“1”： 当置“0”端R为低电平时， 触发器被置“0”， 即Q端为“0”；当置“1”端S为低电平时， 触发器被置“1”， 即Q端为“1”。

2.寄存器

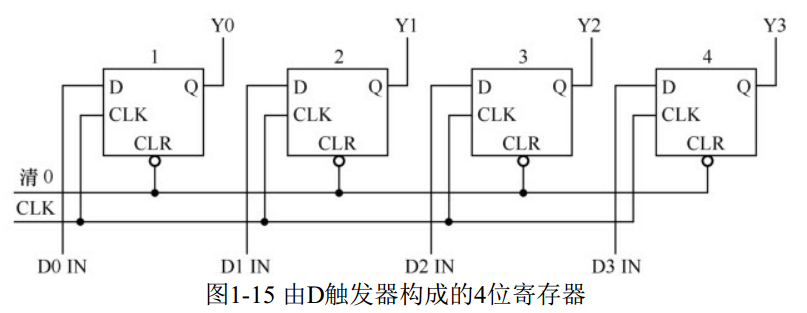

寄存器是单片机内部的基本存储单元， 由触发器构成， 一个触发器就是1位寄存器。图1-15所示是一种由D触发器构成的4位寄存器。

在工作时， 寄存器先让清0线为低电平， 该低电平送到各触发器的CLR端（实际为D触发器的R端） ， 将各触发器清0， Y3Y2Y1Y0=0000； 然后将数据送到各触发器输入端，当CLK端的时钟脉冲上升沿到来时， 输入端的数据就被存入到各触发器中， 并从输出端输出。

3.锁存器

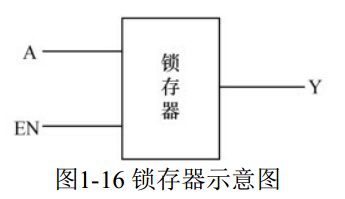

锁存器也是一种能存储数据的电路。 其特点是当锁存信号没有到来时， 输出端的状态随输入端状态的变化而变化； 当锁存信号来到时， 输入端的数据被锁存到输出端， 即当输入端的信号再变化时输出端也不会发生变化。 下面以图1-16为例来说明锁存器的工作原理。

当锁存器的控制端EN=1时， 锁存器输出端Y与输入端A的状态保持一致， 即A端数据变化时， Y端数据也变化； 当锁存器的控制端EN由“1”变为“0”时， 输入端此刻的数据马上被锁存到输出端， 在EN=0期间， 输出端的数据始终保持不变， 不会随输入端而变化； 当EN又变为“1”时， 即取消锁存， 输出端又会随输入端的变化而变化。
