我是靠谱客的博主 清爽翅膀,这篇文章主要介绍定时器主从模式实现PWM脉冲个数、占空比以及频率可调(250kHz以下),现在分享给大家,希望可以做个参考。

GPIO配置:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
void GPIO_config(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB1PeriphClockCmd( RCC_APB1Periph_TIM3 | RCC_APB1Periph_TIM4, ENABLE); //使能TIM3 | TIM4时钟 RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE); //使能GPIOA时钟 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; //TIM3-CH1: PA6 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //指定输出速率最大为50MHz GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化GPIO口 }

主定时器配置----配置PWM脉冲频率和占空比:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
/*--------主定时器配置--------*/ void TIM3_Config(u32 Freq, u8 DutyCycle) { u16 ARR; //声明变量ARR -- 自动重装值 u16 PSC = 1; //声明变量PSC并赋初值PSC=1, 预分频系数 u16 CCR; //声明变量CCR -- 输出捕获寄存器脉冲值 TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; //定义定时器初始化结构体 TIM_OCInitTypeDef TIM_OCInitStructure; //定义定时器输出配置结构体 /*--------根据PWM脉冲频率设定定时器时钟的预分频系数--------*/ while(SystemCoreClock/PSC/Freq>65535) //当自动重装值大于65535时,预分频系数加1 { PSC++; } ARR = SystemCoreClock/PSC/Freq; //根据频率Freq以及TIME时钟的预分频值PSC计算自动重装载值 /*---------定时器初始化配置---------*/ TIM_TimeBaseStructure.TIM_Period = (ARR - 1); //指定在下一次更新事件时要加载到活动自动重载寄存器中的周期值 TIM_TimeBaseStructure.TIM_Prescaler = (PSC - 1); //指定用于分频 TIME 时钟的预分频器值 TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //指定时钟分频,不分频 TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //指定计数模式,向上计数 TIM_TimeBaseInit( TIM3, &TIM_TimeBaseStructure); //初始化TIM3 /*--------定时器输出配置--------*/ TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; // 设置工作模式是PWM,且为PWM1工作模式,TIMx_CNT<TIMx_CCR1时为高电平 TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; // 也就是使能PWM输出到端口 TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; // 输出极性,低电平有效 CCR = ARR * (100 - DutyCycle) /100; TIM_OCInitStructure.TIM_Pulse = CCR ; //设置待装入捕获寄存器的脉冲值 TIM_OC1Init( TIM3, &TIM_OCInitStructure); //初始化 TIM3-OC1 TIM_SelectMasterSlaveMode( TIM3, TIM_MasterSlaveMode_Enable); //定时器主从模式使能 TIM_SelectOutputTrigger( TIM3, TIM_TRGOSource_Update); //选择触发方式:使用更新事件作为触发输出 TIM_OC1PreloadConfig( TIM3, TIM_OCPreload_Enable); //TIM3-CH1预装载使能 TIM_ARRPreloadConfig( TIM3, ENABLE); //使能ARR预装载寄存器 }

从定时器配置----配置PWM脉冲数量:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
/*-------- 从定时器配置 --------*/ void TIM4_Config(u16 PulseNum) { TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; NVIC_InitTypeDef NVIC_InitStructure; TIM_TimeBaseStructure.TIM_Period = PulseNum; //设定脉冲个数 TIM_TimeBaseStructure.TIM_Prescaler = 0; //不分频 TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //指定时钟分频,不分频 TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数 TIM_TimeBaseInit( TIM4, &TIM_TimeBaseStructure); TIM_SelectInputTrigger( TIM4, TIM_TS_ITR2); // TIM3-主,TIM4-从 ITR2 TIM_SelectSlaveMode( TIM4,TIM_SlaveMode_External1 ); // TIM4从模式,选择触发器(TRGI)的上升沿为计数器提供时钟 TIM_ITConfig( TIM4, TIM_IT_Update, DISABLE); // 禁用TIM4更新中断 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3); //中断组别:3 NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); }

PWM脉冲函数配置:

复制代码
1
2
3
4
5
6
7
8
9
10
void PWM_Output(u32 Freq, u8 DutyCycle, u16 PulseNum) { TIM4_Config(PulseNum); TIM_Cmd( TIM4, ENABLE); TIM_ClearITPendingBit( TIM4, TIM_IT_Update); TIM_ITConfig( TIM4, TIM_IT_Update, ENABLE); TIM3_Config(Freq, DutyCycle); TIM_Cmd( TIM3, ENABLE); }

中断程序配置:

复制代码
1
2
3
4
5
6
7
8
9
10
void TIM4_IRQHandler(void) { if (TIM_GetITStatus( TIM4, TIM_IT_Update) != RESET) { TIM_ClearITPendingBit( TIM4, TIM_IT_Update); // 清除中断标志位 TIM_Cmd( TIM3, DISABLE); // 关闭定时器3 TIM_Cmd( TIM4, DISABLE); // 关闭定时器4 TIM_ITConfig( TIM4, TIM_IT_Update, DISABLE); } }

主函数部分:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include "delay.h" #include "timer.h" int main(void) { delay_init(); //延时函数初始化 GPIO_config(); while(1) { PWM_Output(250000,50,2); //频率:250kHz;占空比:50%; 脉冲数量 2; delay_us(2000); } }

头文件内容:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#ifndef __TIMER_H #define __TIMER_H #include "sys.h" /** 接口函数**/ void GPIO_config(void); void TIM3_ConfigTIM3_Config(u32 Freq, u8 DutyCycle); void TIM4_Config(u16 PulseNum); void PWM_Output(u32 Freq, u8 DutyCycle, u16 PulseNum); #endif

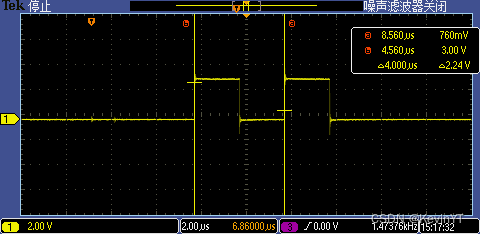

运行结果:

经测试:250kHz以下,上述配置可实现精确控制PWM脉冲个数,超过250kHz,脉冲个数异常

测试芯片:STM32F103ZET6
