概述

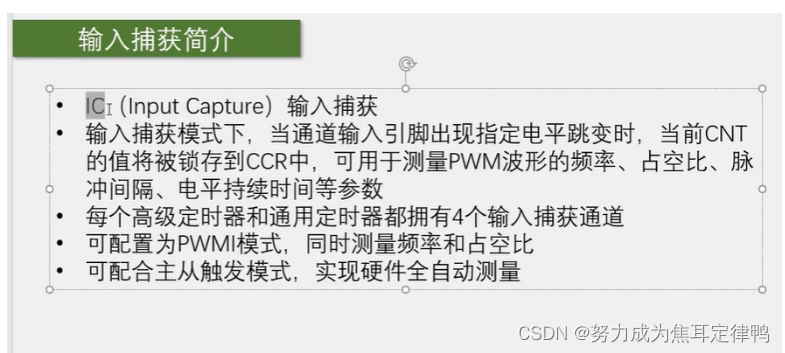

1.输入捕获简介：
注：理解此图要对应通用/高级定时器图。
4个输入捕获是在通用定时器左下角部分内容，和4个输出比较共用CCR寄存器(可查看通用定时器图)。CH1~CH4的四个引脚也是共用的。因此，输入捕获，输出比较只能同时使用一个。
功能：输入引脚跳变瞬间，把CNT的值写入到CCR中，执行动作，控制后续电路。
输入捕获是接收输入信号，执行CNT所存CCR的行为(输出比较是根据CNT和CCR的大小关系执行输出操作)
电平持续时间可近似理解为占空比。脉冲间隔可近似理解为频率。
PWMI模式是PWM的输入模式，是专门测频率和占空比的。
PWMI模式和主从触发模式共同减少中断的使用，减轻软件的压力。

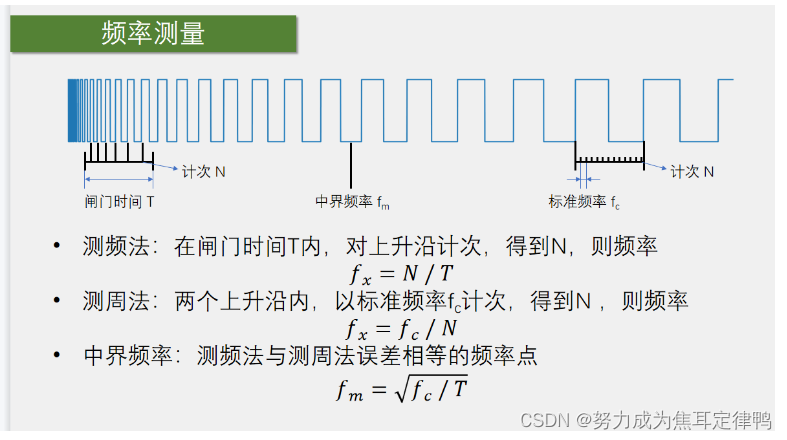

2.频率测量：
越往左，频率越高；越往右，
