概述

将定时器3做为定时器2 的时钟输入，可用定时器2的值作为定时器3的中断次数、PWM方波个数等

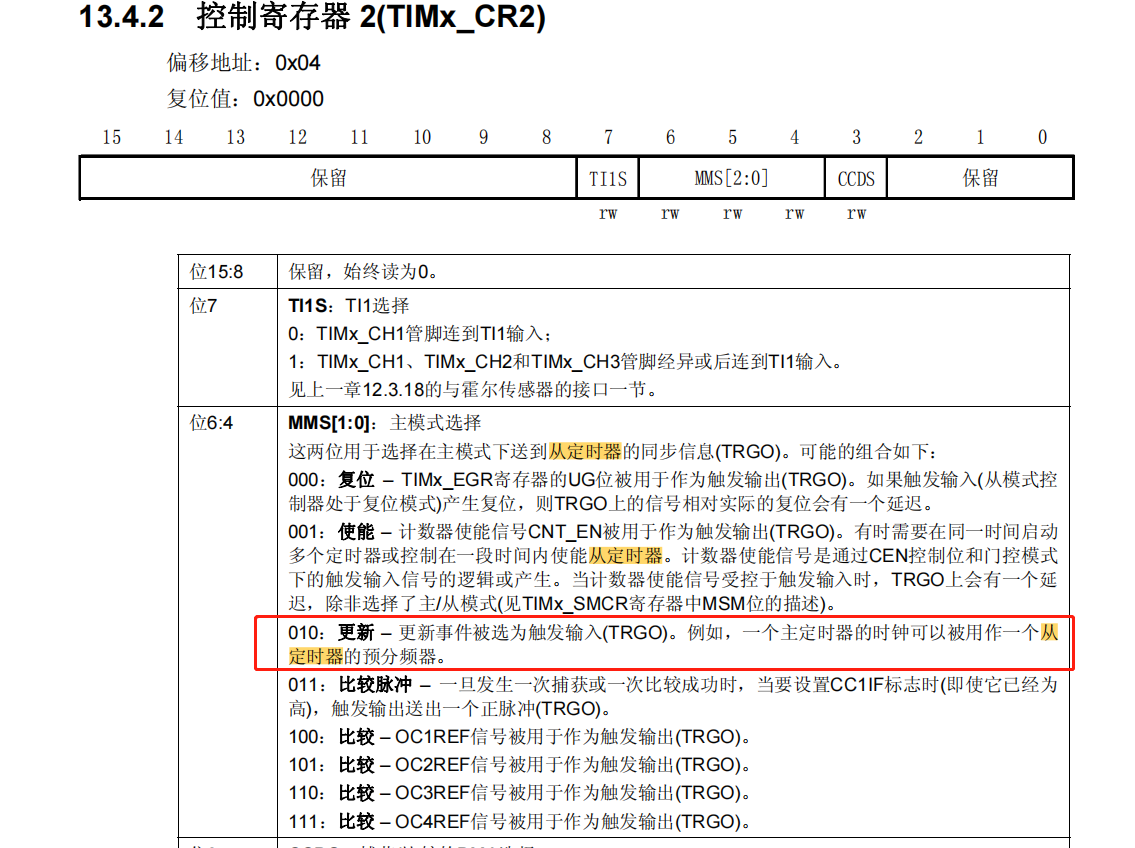

定时器3作为主定时器，需要配置更新事件作为从定时器的预分频器，另外需将定时器3作为主模式运行，置位从模式控制寄存器(TIMx_SMCR)中的第7位。

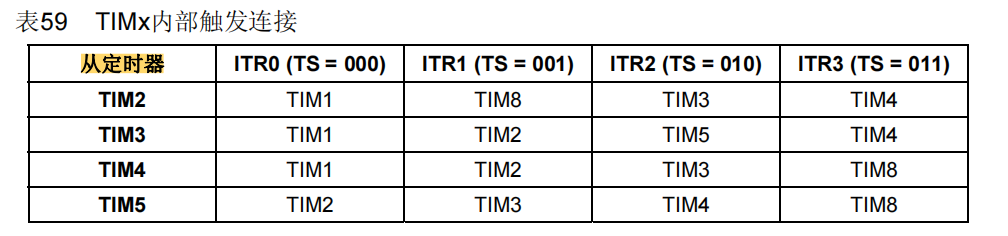

在这里插入图片描述定时器2作为从定时器，需要设置从模式控制寄存器(TIMx_SMCR)中的TS位为010，

#include "timer.h"
#include "led.h"
/*
	使用正点原子模板例程改编
	使用定时器3作为主定时器，定时器2作为从定时器
	PB5指定为LED输出，观察定时器运行情况
*/
void TIM2_Slave_Init(u16 period,u16 prescaler)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); //时钟使能

	//定时器TIM2初始化
	TIM_TimeBaseStructure.TIM_Period = period-1; 				//设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =prescaler-1; 			//设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; 	//设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); 			//根据指定的参数初始化TIMx的时间基数单位

	TIM_SelectInputTrigger(TIM2,TIM_TS_ITR2);					//选择TIMx输入触发源
	TIM_SelectSlaveMode(TIM2,TIM_SlaveMode_External1);			//选中触发（ TRGI）的上升沿作为计数器时钟

	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;  			//TIM2中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  	//先占优先级0级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  		//从优先级3级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; 			//IRQ通道被使能
	NVIC_Init(&NVIC_InitStructure);  							//初始化NVIC寄存
	TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE ); 					//使能指定的TIM2中断,允许更新中断
	TIM_Cmd(TIM2, ENABLE);  									//使能TIMx
}

void TIM2_IRQHandler(void)   //TIM3中断
{
	if(TIM_GetITStatus(TIM2,TIM_IT_Update)!=RESET)
	{
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update  );  			//清除TIMx更新中断标志
		LED1 = !LED1;
	}
}


void TIM3_Init(u16 period,u16 prescaler)
{
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); 		//时钟使能

	//定时器TIM3初始化
	TIM_TimeBaseStructure.TIM_Period = period-1; 				//设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =prescaler-1; 			//设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; 	//设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); 			//根据指定的参数初始化TIMx的时间基数单位

	TIM_SelectMasterSlaveMode(TIM3, TIM_MasterSlaveMode_Enable);//主定时器模式
	TIM_SelectOutputTrigger(TIM3, TIM_TRGOSource_Update);		//主定时器更新事件作为从定时器时钟源
	TIM_ITConfig(TIM3,TIM_IT_Update,DISABLE ); 					//使能指定的TIM3中断,允许更新中断

	TIM_Cmd(TIM3, ENABLE);  									//使能TIMx
}
