Verilog中上升沿触发的理解

在HDLBits中有一道题，

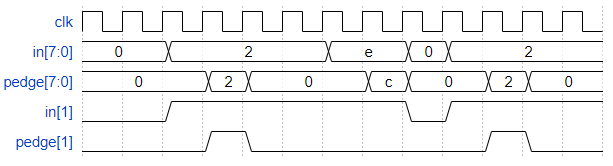

对于8位向量中的每一位，检测输入信号何时从一个时钟周期的0变化到下一个时钟周期的1(正边缘检测)。输出位应该在发生0到1转换后的周期，如下示意图所示：

给出的答案为：

module top_module (
    input clk,
    input [7:0] in,
     output reg [7:0] temp_in,
    output reg [7:0] pedge
);


    always @(posedge clk) begin
        temp_in <= in;
        pedge <= ~temp_in & in;
    end

endmodule

从题目的图上来看，input in[7:0]的0-1变化是和clk上升沿同步，但其实图上表达的是，in[7:0]比clk上升沿延迟一段时间从0突变为1，为验证input in[7:0]和clk同步和不同步时输出的波形，做了仿真

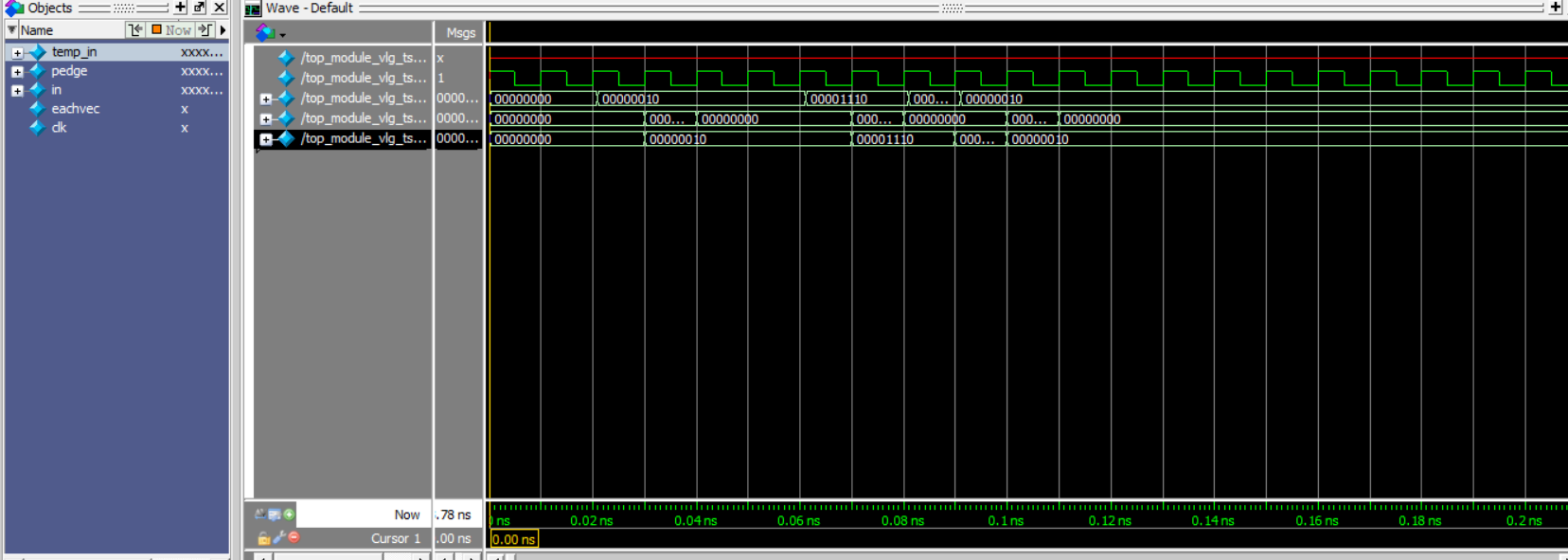

当in相较于clk晚一个步长时，仿真和题目所给波形一致，表明题目的input和clk不是同步的，always@(posedge clk) temp_in<=in，表示的是，在clk上升沿发生时，把in在上升沿时的向量大小赋值给temp_in，而计算pedge=(~temp_in)&in，时，temp_in的值是前一clk上升沿触发时in的值，即非阻塞赋值的特性。

具体分析前几个clk周期，在第二个上升沿到来时，temp_in被赋值为0，在第三个上升沿到来时，temp_in被赋值为2，且此时pedge=（~0000）&0010，因此，pedge在第三个上升沿时输出是2。

仿真input in[7:0]和clk同步时输出波形，

在第二个上升沿时，input in[7:0]和clk同时变为高电平，此时verilog的做法是

always@(posedge clk) temp_in<=in，默认in已在clk上升沿时跳变为高电平，因此，temp_in被赋值为2，此时，pedge=(~0000)&0010，因此表现为没有clk延迟，和in变化同步。
