Verilog设计实例（6）基于Verilog的各种移位寄存器实现

106 阅读 0 评论
我是靠谱客的博主 可爱电灯胆，这篇文章主要介绍Verilog设计实例（6）基于Verilog的各种移位寄存器实现，现在分享给大家，希望可以做个参考。

文章目录

    • 写在前面
    • 正文
      • 左移位寄存器
      • 右移位寄存器
      • 串行输入并行输出移位寄存器
      • 并行输入串行输出移位寄存器
    • 参考资料
    • 交个朋友

写在前面

  • 个人微信公众号：FPGA LAB
  • 个人博客首页
  • 注：学习交流使用！

正文

在数字电子产品中，移位寄存器是级联的触发器，其中一个触发器的输出引脚q连接到下一个触发器的数据输入引脚（d）。 因为所有触发器都在同一时钟上工作，所以存储在移位寄存器中的位阵列将移位一个位置。
例如，如果一个5位右移寄存器的初始值为10110，并且将移位寄存器的输入绑定到O，则下一个模式将为01011，下一个模式将为00101。

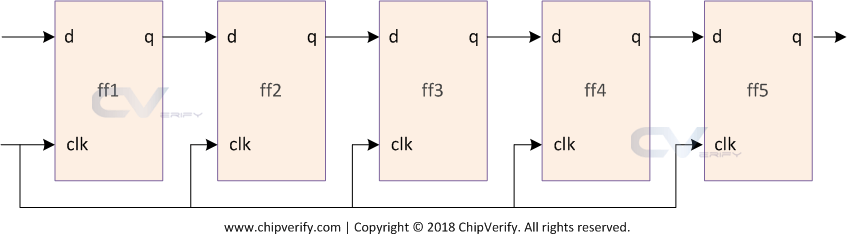

5位移位寄存器示意图

移位寄存器的种类有很多，需要根据需求来设计，但万变不离其宗，都是每一个时钟，寄存器阵列移位一次，下面就盘点各种移位寄存器：

  1. 左移位寄存器
  2. 右移位寄存器
  3. 串行输入并行输出移位寄存器
  4. 并行输入串行输出移位寄存器

下面就分别认识下吧。

左移位寄存器

所谓的左移，这里约定成网高位移位，这是因为我们通常定义变量都是：

复制代码
1
2
reg [MSB:LSB] VAR;

高位在左，底位在右，因此左移便是向高位移位。
其实这里还可以继续细分，是循环左移还是非循环的呢？

循环左移寄存器

所谓的循环左移，就是将最高位移位到最低位，次高位作为最高位，依次循环。

电路设计：

以四位循环左移为例，给出电路设计Verilog代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
`timescale 1ns / 1ps
//
// Engineer: Reborn Lee
// Module Name: cycle_left_register
// Additional Comments:
// https://blog.csdn.net/reborn_lee
//


module cycle_left_register #(parameter MSB = 4)(
	input [MSB - 1 : 0] din,
	input i_rst,
	input i_load,
	input i_clk,
	output  [MSB - 1 : 0] dout
    );

	reg [MSB - 1 : 0] dout_mid;
	always@(posedge i_clk) begin
		if(i_rst) begin
			dout_mid <= 'd0;
		end
		else if(i_load) begin
			dout_mid <= din;
		end
		else begin
			dout_mid <= {dout_mid[MSB - 2 : 0], dout_mid[MSB - 1]};
		end
	end
	assign dout = dout_mid;


endmodule

注：里面添加了一个信号，叫装载信号i_load，这个信号有效的时候，将输入din赋值给中间寄存器dout_mid，这样才能实现每一个时钟上升沿来临时，都对输入左移一次。

测试代码

简单给出测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
`timescale 1ns / 1ps
//
// Engineer: Reborn Lee
// Module Name: cycle_left_register_tb
// https://blog.csdn.net/reborn_lee
//


module cycle_left_register_tb(

    );
	parameter MSB = 4;

	reg [MSB - 1 : 0] din;
	reg i_rst;
	reg i_clk;
	reg i_load;
	wire [MSB - 1 : 0] dout;

	//generate clock
	initial begin
		i_clk = 0;
		forever begin
			#5 i_clk = ~i_clk;
		end
	end

	//generate rst and input data
	initial begin
		i_rst = 1;
		din = 0;
		i_load = 0;

		# 22

		i_rst = 0;
		@(negedge i_clk) begin
		din = 'b1011;
		i_load = 1;
		end

		@(negedge i_clk) begin
			i_load = 0;
		end

		repeat(5) @(posedge i_clk);

		@(negedge i_clk) begin
			din = 'd0101;
			i_load = 1;
		end

		@(negedge i_clk) i_load = 0;

		repeat(4) @(posedge i_clk);

		#10 $finish;

	end

	initial
      $monitor (" i_rst = %0b, i_load = %0b, din = %b, dout = %b", i_rst, i_load, din, dout);

	cycle_left_register #(.MSB(MSB))inst_cycle_left_register(
		.i_clk(i_clk),
		.i_rst(i_rst),
		.i_load(i_load),
		.din(din),
		.dout(dout)
		);



endmodule

给出仿真结果：

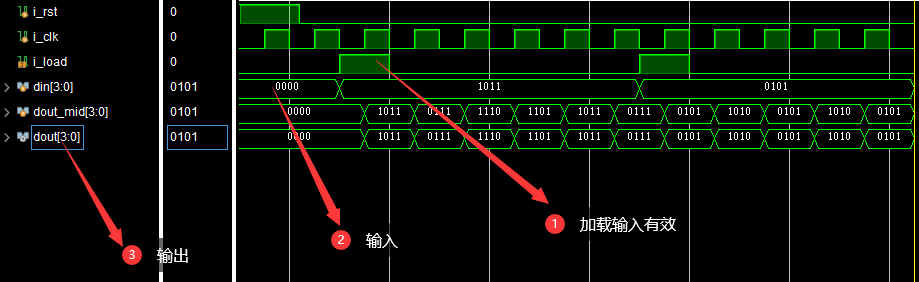

左移位寄存器仿真结果

监控记录：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
 i_rst = 1, i_load = 0, din = 0000, dout = xxxx
 i_rst = 1, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 0111
 i_rst = 0, i_load = 0, din = 1011, dout = 1110
 i_rst = 0, i_load = 0, din = 1011, dout = 1101
 i_rst = 0, i_load = 0, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 0111
 i_rst = 0, i_load = 1, din = 0101, dout = 0111
 i_rst = 0, i_load = 1, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 1010
 i_rst = 0, i_load = 0, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 1010
 i_rst = 0, i_load = 0, din = 0101, dout = 0101

非循环左移寄存器

非循环左移对于循环左移来说，就是最高位不移入最低位，而是丢弃，最低位补零。
修改其中移位语句即可：

复制代码
1
2
dout_mid <= {dout_mid[MSB - 2 : 0], dout_mid[MSB - 1]};

改为：

复制代码
1
2
dout_mid <= {dout_mid[MSB - 2 : 0],1'b0};

行为仿真波形

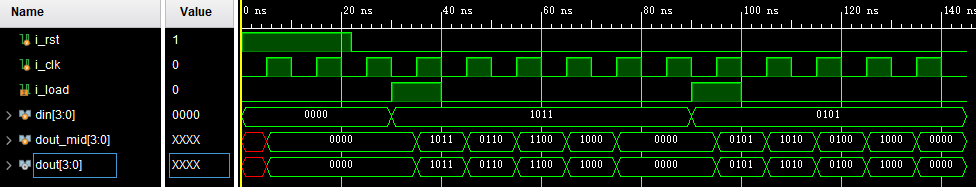

非循环的左移移位寄存器仿真图

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
 i_rst = 1, i_load = 0, din = 0000, dout = xxxx
 i_rst = 1, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 0110
 i_rst = 0, i_load = 0, din = 1011, dout = 1100
 i_rst = 0, i_load = 0, din = 1011, dout = 1000
 i_rst = 0, i_load = 0, din = 1011, dout = 0000
 i_rst = 0, i_load = 1, din = 0101, dout = 0000
 i_rst = 0, i_load = 1, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 1010
 i_rst = 0, i_load = 0, din = 0101, dout = 0100
 i_rst = 0, i_load = 0, din = 0101, dout = 1000
 i_rst = 0, i_load = 0, din = 0101, dout = 0000

注意事项：

循环移位语句：

复制代码
1
2
dout_mid <= {dout_mid[MSB - 2 : 0],1'b0};

其中的最低位一定要写成1’b0，如果写成了0，即：

复制代码
1
2
3
dout_mid <= {dout_mid[MSB - 2 : 0],0};

则仿真结果变为：

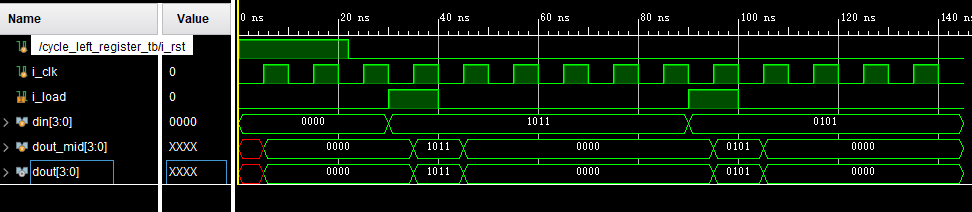

非循环左移的4位移位寄存器仿真图异常情况

这意味着，直接赋值0给dout_mid了。

右移位寄存器

右移位寄存器和左移位寄存器是对称的，就是每一个时钟上升沿到来，都向低位移动一次，这里也必要重新写了，我们只需要改其中某条移位语句即可。

这里又分为循环与不循环，分别点出。

循环右移位

即：

复制代码
1
2
dout_mid <= {dout_mid[MSB - 2 : 0], dout_mid[MSB - 1]};

改为：

复制代码
1
2
dout_mid <= {dout_mid[0], dout_mid[MSB - 1 : 1]};

为了照顾新手，还是给出完整设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
`timescale 1ns / 1ps
//
// Engineer: Reborn Lee
// Module Name: cycle_left_register
// Additional Comments:
// https://blog.csdn.net/reborn_lee
//


module shift_register #(parameter MSB = 4)(
	input [MSB - 1 : 0] din,
	input i_rst,
	input i_load,
	input i_clk,
	output  [MSB - 1 : 0] dout
    );

	reg [MSB - 1 : 0] dout_mid;
	always@(posedge i_clk) begin
		if(i_rst) begin
			dout_mid <= 'd0;
		end
		else if(i_load) begin
			dout_mid <= din;
		end
		else begin
			// dout_mid <= {dout_mid[MSB - 2 : 0], 1'b0}; // normal left shift
			// dout_mid <= {dout_mid[MSB - 2 : 0], dout_mid[MSB - 1]}; //cycle left shift
			dout_mid <= {dout_mid[0],dout_mid[MSB - 1 : 1]};
		end
	end
	assign dout = dout_mid;


endmodule

仿真波形：

由于仿真文件和上述的循环左移一致，就改一下例化即可，这里就没必要给出了 ，直接给出仿真波形：

循环右移寄存器仿真波形

监控记录

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
 i_rst = 1, i_load = 0, din = 0000, dout = xxxx
 i_rst = 1, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 1101
 i_rst = 0, i_load = 0, din = 1011, dout = 1110
 i_rst = 0, i_load = 0, din = 1011, dout = 0111
 i_rst = 0, i_load = 0, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 1101
 i_rst = 0, i_load = 1, din = 0101, dout = 1101
 i_rst = 0, i_load = 1, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 1010
 i_rst = 0, i_load = 0, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 1010
 i_rst = 0, i_load = 0, din = 0101, dout = 0101

非循环右移寄存器

相对于循环右移寄存器来说，只需要改动为：最高位补零即可。
即：
将移位语句：

复制代码
1
2
3

dout_mid <= {dout_mid[0],dout_mid[MSB - 1 : 1]};

改为：

复制代码
1
2
dout_mid <= {1'b0,dout_mid[MSB - 1 : 1]};

仿真波形为：

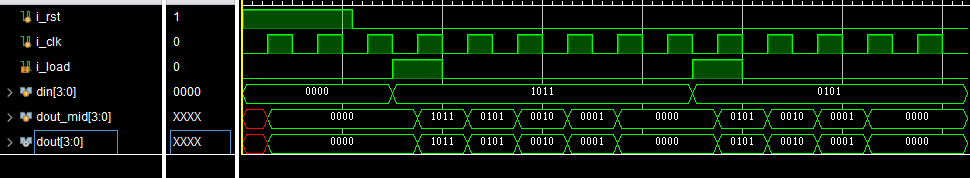

非循环右移寄存器

监控记录

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
 i_rst = 1, i_load = 0, din = 0000, dout = xxxx
 i_rst = 1, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 0, din = 0000, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 0000
 i_rst = 0, i_load = 1, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 1011
 i_rst = 0, i_load = 0, din = 1011, dout = 0101
 i_rst = 0, i_load = 0, din = 1011, dout = 0010
 i_rst = 0, i_load = 0, din = 1011, dout = 0001
 i_rst = 0, i_load = 0, din = 1011, dout = 0000
 i_rst = 0, i_load = 1, din = 0101, dout = 0000
 i_rst = 0, i_load = 1, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 0101
 i_rst = 0, i_load = 0, din = 0101, dout = 0010
 i_rst = 0, i_load = 0, din = 0101, dout = 0001
 i_rst = 0, i_load = 0, din = 0101, dout = 0000

串行输入并行输出移位寄存器

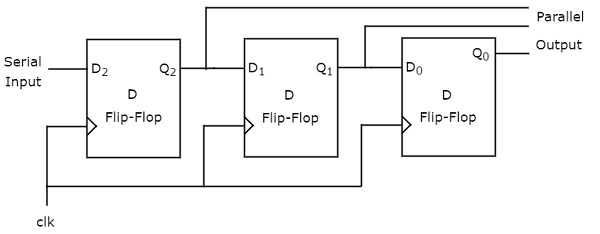

3位串行输出并行输出移位寄存器示意图

该移位寄存器设计具有五个输入和一个n位输出，并且使用参数MSB对设计进行参数化以表示移位寄存器的宽度。 如果MSB为4，则它成为4位移位寄存器。 如果MSB为8，则它成为8位移位寄存器。
该移位寄存器具有一些关键功能。

  • 可通过驱动设计的en信号来启用或禁用
  • 驱动dir时可左右移动
  • 如果将rstn拉为低电平，则会重置移位寄存器，输出将变为0
  • 移位寄存器的输入数据值可以通过d引脚控制

因此，这里没有必要再将左移位以及右移位分开来写了，合在一个设计里，通过一个信号dir控制，dir为0，左移，否则，右移！

设计代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

`timescale 1ns / 1ps
//
// Engineer: Reborn Lee
// Module Name: shift_register
// https://blog.csdn.net/reborn_lee
//


module shift_register#(parameter MSB = 8)(
	input i_clk,
	input i_rst,
	input i_dir,
	input i_en,
	input din,
	output reg [MSB - 1 : 0] dout

    );

	always @(posedge i_clk) begin
		if (i_rst) begin
			// reset
			dout <= 'd0;
		end
		else if (i_en) begin
			case(i_dir)
				0: begin //left shift
					dout <= {dout[MSB - 2: 0], din};
				end
				1: begin
					dout <= {din, dout[MSB - 1 : 1]};
				end
			endcase

		end
		else begin
			dout <= dout;
		end
	end

endmodule

仿真代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
`timescale 1ns/1ps
module shift_register_tb;
	parameter MSB = 8;

    reg i_clk;
	reg i_rst;
	reg i_dir;
	reg i_en;
	reg din;
	wire [MSB - 1 : 0] dout;

	initial begin
		i_clk = 0;
		forever begin
			# 5 i_clk = ~i_clk;
		end
	end

	initial begin
		i_rst = 1;
		i_en = 0;
		i_dir = 0;
		din = 0;

		# 18
		@(negedge i_clk) begin
			i_rst = 0;
			i_en = 1;
		end

		repeat(8) begin
			@(negedge i_clk) begin
				din = $random;
			end
		end

		@(negedge i_clk) begin
			i_rst  = 1;

		end

		#18
		i_rst = 0;
    i_dir = 1;

		repeat(8) begin
			@(negedge i_clk) begin
				din = $random;
			end
		end
		# 20 $finish;


	end



	shift_register #(.MSB(MSB))inst_shift_register (
		.i_clk(i_clk),
		.i_rst(i_rst),
		.i_dir(i_dir),
		.i_en(i_en),
		.din(din),
		.dout(dout)

		);





endmodule

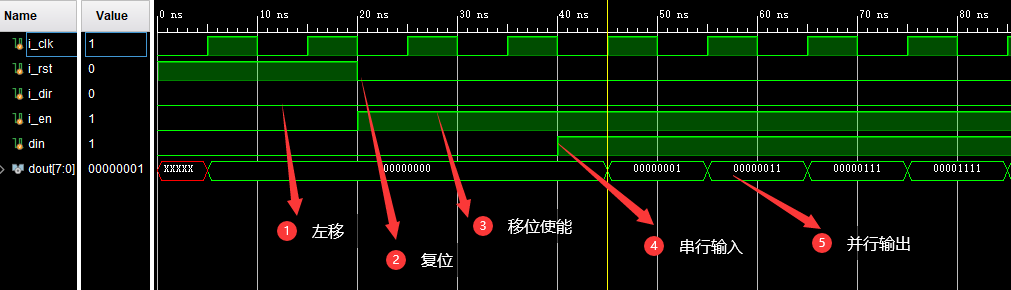

仿真波形

左移

右移

并行输入串行输出移位寄存器

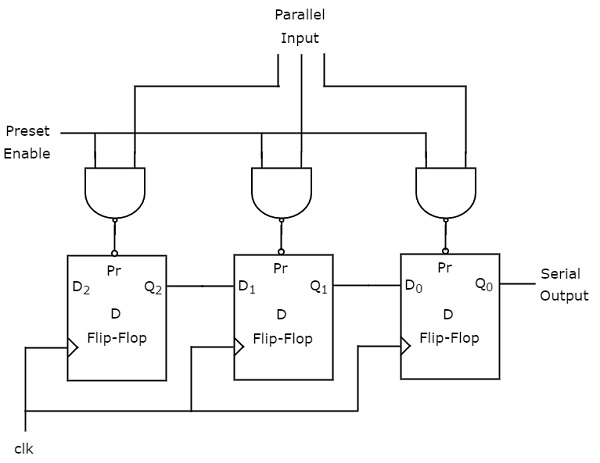

并行输入串行输出的原理图如下：

3位的并行输入串行输出移位寄存器示意图

该电路由三个串联的D触发器组成。 这意味着，一个D触发器的输出被连接为下一个D触发器的输入。 所有这些触发器彼此同步，因为相同的时钟信号被施加到每个触发器。

在该移位寄存器中，我们可以通过将Preset Enable（预置使能）设为1，将并行输入应用于每个D触发器。对于时钟信号的每个正沿触发，数据都会从一个级转移到下一个级。 因此，我们将从最右边的D触发器获取串行输出。

于此同时，我们仍然设置一个控制方向的使能信号i_dir，如果i_dir为0，则并行输出左移，取最高位作为串行输出；否则，右移，取最低位作为串行输出。

电路设计

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

//paralell input and serial output shift register
module shift_register#(parameter MSB = 4)(
	input i_clk,
	input i_load,
	input i_dir,
	input [MSB - 1 : 0] din,
	output dout
	);

	reg [MSB - 1 : 0] q_mid = 0;
	always@(posedge i_clk) begin
			if(i_load) begin
				q_mid <= din;
			end
			else begin
				case(i_dir)
				1'b0: begin
					q_mid <= {q_mid[MSB - 2 : 0], 1'b0}; //no cycle
				end
				1'b1: begin
					q_mid <= {1'b0, q_mid[MSB - 1 : 1]}; //no cycle
				end

				endcase

			end
	end

	assign dout = i_dir ? (q_mid[0]) : (q_mid[MSB - 1]);


endmodule

仿真文件

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
`timescale 1ns/1ps
module shift_register_tb;
	parameter MSB = 4;

    reg i_clk;
	reg i_dir;
	reg i_load;
	reg [MSB - 1 : 0] din;
	wire  dout;

	initial begin
		i_clk = 0;
		forever begin
			# 5 i_clk = ~i_clk;
		end
	end

	initial begin
		i_load = 0;
		i_dir = 0;
		din = $random;

		# 18
		@(negedge i_clk) begin
			i_load = 1;
		end

		@(negedge i_clk) i_load = 0;


		repeat(3) @(negedge i_clk); //finish shift output


		din = $random;
		i_load = 1;

		@(negedge i_clk) i_load = 0;
		i_dir = 1;

		repeat(3) begin
			@(negedge i_clk);
		end
		# 20 $finish;


	end

// Monitor values of these variables and print them into the logfile for debug
   initial
      $monitor ("i_load=%0b, i_dir=%0b, din=%b,   dout = %0b", i_load, i_dir, din, dout);

	shift_register #(.MSB(MSB))inst_shift_register(
		.i_clk(i_clk),
		.i_dir(i_dir),
		.i_load(i_load),
		.din(din),
		.dout(dout)

		);





endmodule

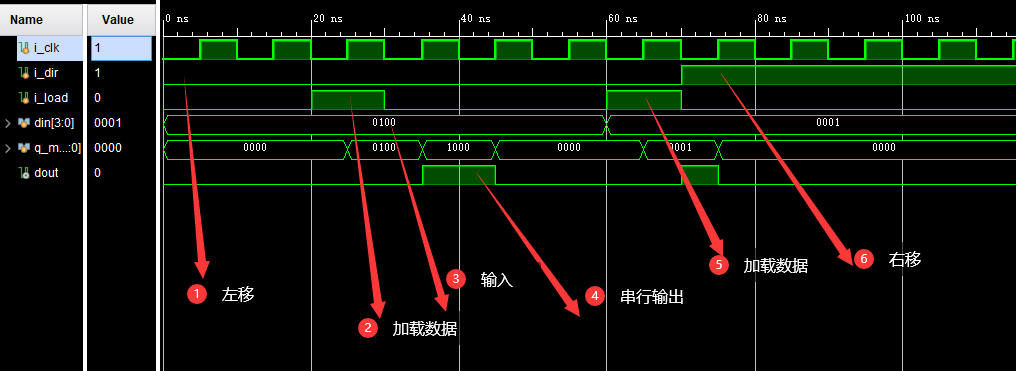

4bit并行输入串行输出移位寄存器

监控数据

复制代码
1
2
3
4
5
6
7
8
9
i_load=0, i_dir=0, din=0100,   dout = 0
i_load=1, i_dir=0, din=0100,   dout = 0
i_load=0, i_dir=0, din=0100,   dout = 0
i_load=0, i_dir=0, din=0100,   dout = 1
i_load=0, i_dir=0, din=0100,   dout = 0
i_load=1, i_dir=0, din=0001,   dout = 0
i_load=0, i_dir=1, din=0001,   dout = 1
i_load=0, i_dir=1, din=0001,   dout = 0

参考资料

  • 参考资料1
  • 参考资料2
  • 参考资料3

交个朋友

  • 个人微信公众号：FPGA LAB，左下角二维码；

  • 知乎：李锐博恩，右下角二维码。
    在这里插入图片描述

  • FPGA/IC技术交流2020

最后

以上就是可爱电灯胆最近收集整理的关于Verilog设计实例（6）基于Verilog的各种移位寄存器实现的全部内容，更多相关Verilog设计实例（6）基于Verilog内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(70)

相关文章

verilog基础知识--同步、异步
verilog基础知识--同步、异步
verilog-同步复位与异步复位
verilog-同步复位与异步复位
Verilog中上升沿触发的理解
Verilog中上升沿触发的理解
【verilog】寄存器概念工作原理代码
【verilog】寄存器概念工作原理代码
Verilog设计实例（6）基于Verilog的各种移位寄存器实现
Verilog设计实例（6）基于Verilog的各种移位寄存器实现
Verilog 每日一题 (VL27 可置位计数器)
Verilog 每日一题 (VL27 可置位计数器)
异步复位的32位数据寄存器【VHDL】
异步复位的32位数据寄存器【VHDL】
b 计数器位选信号 verilog_Verilog HDL菜鸟学习笔记———三、Verilog常用语法之一...
b 计数器位选信号 verilog_Verilog HDL菜鸟学习笔记———三、Verilog常用语法之一...

评论列表共有 0 条评论

立即
投稿
返回
顶部
