日常·唠嗑
第一次建立《零基础学FPGA》专栏，是在2021年2月2日，已经过去了一年了，目前只更新了4篇。总说要更新，却总是拖更，直到这两天有关注的朋友提起，才想起来，在这里跟各位关注我的朋友说声抱歉。
新的一年，我的时间会比较充裕，会花更多时间在这个专栏上，初心不变，还是跟大家一起共进步，嘿嘿。
最近会接触一些国产FPGA开发，如京微齐力的伏羲软件等，有兴趣的也可以一起交流哇~~
前言
在零基础学FPGA系列中，我没有写组合逻辑电路设计，而是直接进入时序逻辑电路设计。因为组合逻辑比较简单，在这里我简单提一下就好。
顺带提一下，有关非阻塞赋值、阻塞赋值、assign和always这些Verilog之类的语法，我放到下一篇再讲。
一、认清逻辑设计
在数字电路中可以根据电路功能的不同分为，组合逻辑电路与时序逻辑电路。组合逻辑电路在逻辑功能上的特点是：任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。而时序逻辑从电路特征上看来，其特点为任意时刻的输出不仅取决于该时刻的输入，而且还和电路原来的状态有关。通常是以assign语句为主。 组合逻辑电路在电路结构上，不涉及对信号跳变沿的处理，无存储电路，也没有反馈电路，通常可以通过真值表的形式表达出来。时序逻辑电路在电路结构上，不管输入如何变化，仅当时钟的沿（上升沿或下降沿）到达时，才有可能使输出发生变化。通常是以always语句为主。
对于组合逻辑，这里用一个3-8 译码器电路来介绍一下：
译码器是一种多输入多输出的组合逻辑电路，负责将二进制代码翻译为特定的对象（如逻辑电平等），功能与编码器相反。译码器一般分为通用译码器和数字显示译码器两大类。
比如：三八译码器，将 3 种输入状态翻译成 8 种输出状态，其真值表如下所示。其中 A，B，C 为数据输入，Out 为数据输出。在 MCU 应用中，如果需要保证一定的速度情况下实现此功能，一般选取外挂一片74HC38 或者 74LS38 等独立芯片，但 FPGA 提供了一个完整的想象以及实现空间，仅靠其自身即可实现设计要求。

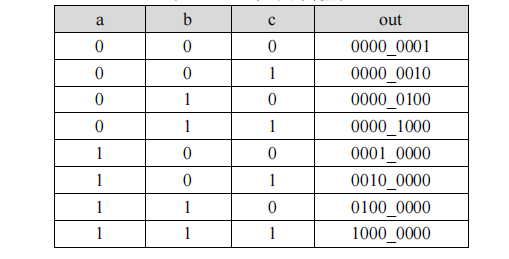

译码器真值表
module decoder(
a,
b,
c,
out
);
input a;//输入端口A
input b;//输入端口B
input c;//输入端口C
output [7:0]out;//输出端口
reg [7:0]out;
always@(a,b,c)//always@()括号内为敏感信号列表
//always语句可以带时钟，也可以不带时钟。在always不带时钟时，逻辑功能和assign完全一致，都是只产生组合逻辑。
begin
case({a,b,c})//判断a,b,c状态值，可以用拨键开关做测试
3'b000:out = 8'b0000_0001;
3'b001:out = 8'b0000_0010;
3'b010:out = 8'b0000_0100;
3'b011:out = 8'b0000_1000;
3'b100:out = 8'b0001_0000;
3'b101:out = 8'b0010_0000;
3'b110:out = 8'b0100_0000;
3'b111:out = 8'b1000_0000;
endcase
end
endmodule
二、时序逻辑电路设计
时序逻辑电路是指电路任何时刻的稳态输出不仅取决于当前的输入，还与前一时刻输入形成的状态有关。这跟组合逻辑电路相反，组合逻辑的输出只会跟目前的输入成一种函数关系。换句话说，时序逻辑拥有储存元件来存储信息，而组合逻辑则没有。
重点：
时序逻辑电路分为很多种，在这里我讲一下最常用的计数器，并比较与组合逻辑电路的区别。此处设计一个计数器，使开发板上的 LED 状态每 500ms 翻转一次。市面上开发板的晶振大多为 50MHz，也就是说时钟周期为 20ns（1÷500_000），这样可以计算得出 500ms = 500_000_000ns/20ns = 25_000_000，即需要计数器计数 25_000_000 次，也就是需要一个至少25 位的计数器（225>25_000_000>224）。且每当计数次数达到需要清零并重新计数。
Verilog HDL 之所以被称为硬件电路描述语言，就是因为我们不是在类似 C 一样进行普通的编程，而是在编写一个实际的硬件电路。下面将设计一个计数器，通过计数器控制一个LED 闪。
module counter
(
input clk, //时钟信号50Mhz
input reset_n,//复位信号
output led
);
reg led;
parameter MCNT = 24_999_999;
reg [24:0]period_cnt ; //定义计数器寄存器
//计数器计数进程
always@(posedge clk or posedge reset_n)
if(reset_n)
period_cnt <= 25'd0;
else if(period_cnt == MCNT)
period_cnt <= 25'd0;
else
period_cnt <= period_cnt + 1'b1;
//led输出控制进程
always@(posedge clk or posedge reset_n)
if(reset_n)
led <= 1'b1;
else if(period_cnt == MCNT)
led <= ~led;
else
led <= led;
endmodule
因为计数器是从 0 开始计数而不是 1，所以在计数值计数到 25’d24_999_999 时清零，而不是计数到25’d25_000_000 时清零，这里计数器最大值使用 parameter 进行参数化定义表示，使用参数化定义的好处是通过修改顶层parameter参数，从而完成整体变量参数修改。
当计数器计数到预设的值后就让 led 取反一次，来达到亮灭翻转的目的。
在这个实验基础上，可以通过PWM做呼吸灯实验。
三、扩展：呼吸灯实验

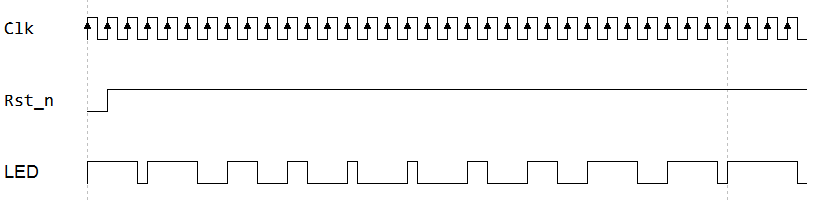

呼吸灯采用 PWM 的方式，在固定的频率下，通过调整占空比的方式来控制 LED 灯亮度的变化。PWM，即脉冲宽度调制，在由计数器产生的固定周期的 PWM 信号下，如果其占空比为 0，则 LED 灯不亮；如果其占空比为 100%，则 LED 灯最亮。所以将占空比从 0 到 100%，再从 100%到 0 不断变化，就可以实现 LED 灯的“呼吸”效果。PWM 占空比调节示意图如下图所示：
由上图可知，LED 高电平的时间由长渐渐变短，再由短渐渐变长，如果 LED 灯是高电平点亮，则 LED灯会呈现出亮度由亮到暗，再由暗到亮的过程。

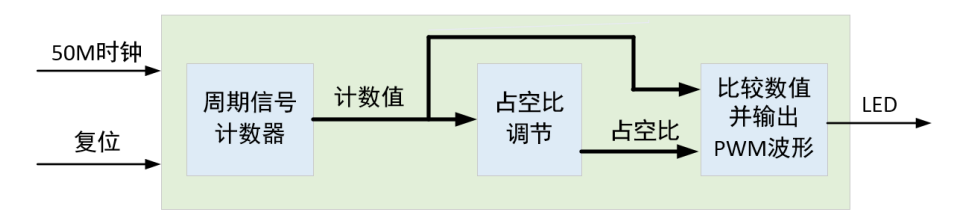

周期信号计数器用于产生驱动 LED 的脉冲信号，本次实验的周期信号频率为 1Khz，其占空比由后级逻辑在每个周期之后进行递增或递减，最后再对当前计数值和占空比计数值进行比较，以输出占空比可调的脉冲信号。
module breath_led(
input clk , //时钟信号50Mhz
input reset_n , //复位信号
output led //LED
);
//reg define
reg [15:0] period_cnt ; //周期计数器频率：1khz 周期:1ms 计数值:1ms/20ns=50000
reg [15:0] duty_cycle ; //占空比数值
reg inc_dec_flag ; //0 递增 1 递减
//根据占空比和计数值之间的大小关系来输出LED
assign led = (period_cnt >= duty_cycle) ? 1'b1 : 1'b0;
//周期计数器
always @(posedge clk or negedge reset_n) begin
if(!reset_n)
period_cnt <= 16'd0;
else if(period_cnt == 16'd50000)
period_cnt <= 16'd0;
else
period_cnt <= period_cnt + 1'b1;
end
//在周期计数器的节拍下递增或递减占空比
always @(posedge clk or negedge reset_n) begin
if(!reset_n) begin
duty_cycle <= 16'd0;
inc_dec_flag <= 1'b0;
end
else begin
if(period_cnt == 16'd50000) begin //计满1ms
if(inc_dec_flag == 1'b0) begin //占空比递增状态
if(duty_cycle == 16'd50000) //如果占空比已递增至最大
inc_dec_flag <= 1'b1; //则占空比开始递减
else //否则占空比以25为单位递增
duty_cycle <= duty_cycle + 16'd25;
end
else begin //占空比递减状态
if(duty_cycle == 16'd0) //如果占空比已递减至0
inc_dec_flag <= 1'b0; //则占空比开始递增
else //否则占空比以25为单位递减
duty_cycle <= duty_cycle - 16'd25;
end
end
end
end
endmodule
第 21-28 行是 1KHz 周期信号的计数器，用于产生 1KHz 的 LED 驱动信号。第 31-52 行的 always 块为占空比设定模块，每次计数完了一个周期，就根据递增/递减标志来对占空比计数值（duty_cycle）进行递增/递减 25 个计数值，这个递增或者递减的数值大小可以用来控制呼吸灯的呼吸频率。
如果占空比计数值（duty_cycle）已经递增到了最大，则呼吸灯已经处于最亮的状态，接下来开始递减；反之，如果占空比计数至已经递减到了最小，即 0，则呼吸灯处于熄灭的状态，接下来开始递增；如此循环往复，最终实现了流水灯的效果。在代码的第 18 行通过组合逻辑把当前的周期计数值和占空比计数值进行比较，来判断 LED 的输出电平。在一个周期内，如果当前的周期计数值小于等于占空比计数值，则 LED 输出高电平，即点亮；如果当前的周期计数值大于占空比计数值，则 LED 输出低电平，即熄灭。
