matlab 绘制等值线（等高线）科研作图
首先有三列数据（分别是x,y,z轴）
可以是文本txt,也可以是excel；本文以excel为例。
1，将x,y,z三列数据保存到excel中，导入到matlab；

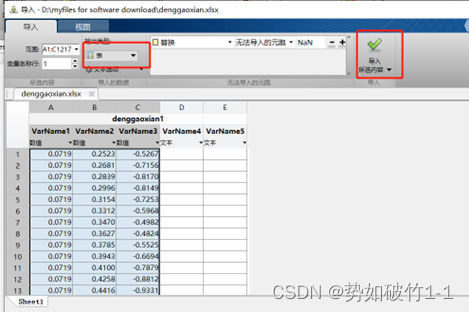

2，输出类型选择矩阵，然后点击对号导入；

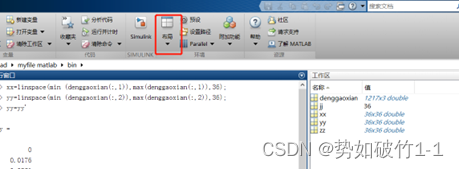

3.如果右侧没有工作区，可以点开布局，选中工作区；

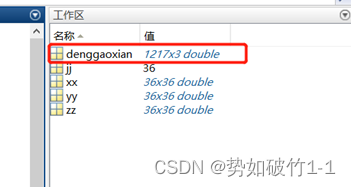

此时可以看到右侧下图所示；

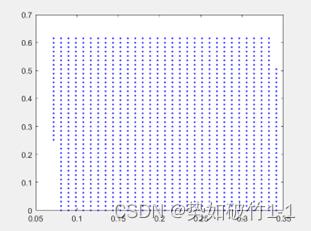

- 通过此命令，可以判断数据排列是否规律
plot(denggaoxian(:,1),denggaoxian(:,2),‘b.’);
- 使用linspace命令，对x,y进行插值，一般x,y插值的大小乘积略大于数据的行数。例如我的数据是1217行，36×36=1296，所以我可以用x,y各36；若2438呢？可以自己尝试是否必须要x,y相等。

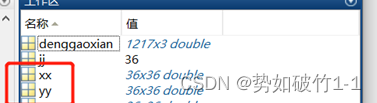

其中xx为横向递增或递减，yy为纵向递增或递减。

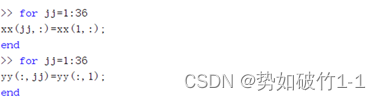

然后对y进行转置后；填充满数据：
点开后是这样：

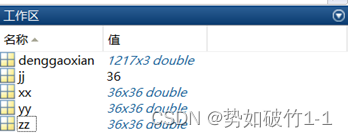

然后通过griddata命令，得到最终需要用来作图的zz矩阵，
contour命令做等值线图
contour(xx,yy,zz)是matlab自动默认的插值，并给出几条等值线；
可以指定等值线的数量：contour(xx,yy,zz,20);
备注：脚本在图片中，敲得时候注意别出错；
注意文件名denggaoxian自己改成自己的那个；
要全英文路径；
注意自己的行数，别看我36，你也36。
2022-6-19.
