做电动车经济性仿真时，我们必须用到电机效率Map。手里没有，怎么办？凭经验定义一个Map，再画出来吧。所以今天的内容来了：怎么用Matlab画一个实用而不失优美的电机效率呢？

有人喜欢二维Map，看着直观；有人喜欢三维Map，看着带感。不急，我们一个一个来。

怎么画二维电机效率Map？

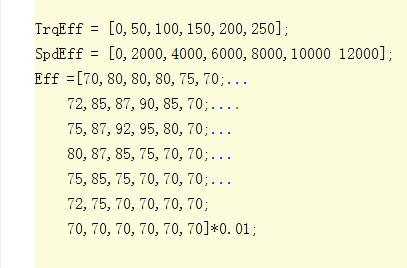

首先，要有数据。凭着多年的工程经验，很容易造出一个电机效率数据，运行下图代码。

然后，我们开始画效率的等高线，这里会用到一个关键函数contour。

[c,h]=contour(X,Y,Z,n)，X、Y、Z分别表示横轴数值、纵轴数值、对应高度的数值，n用于定义等高线的数量，C用于保存等高线的数据，h是等高线的句柄。需要注意的是，X、Y、Z三个矩阵必须维度相同。

所以需要对上面的TrqEff、SpdEff做处理，让他们从向量变为矩阵，便于后面contour调用，这里会用到函数meshgrid。

[X,Y] = meshgrid(x,y)，X的每一行数值都等于x的值，Y的每一列数值都等于y的值。

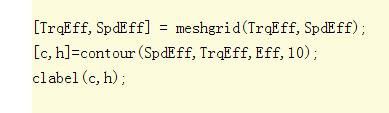

接着运行下图代码：

其中clabel用于给等高线插入标签，一般与contour配合使用。运行完代码后可以得到以下结果：

电机效率Map的基本样子出来了，但是看起来感觉有些不舒服，小数点后面都到6位了，能不能只保留两位小数？

于是，我们换了一种打标签的方式。

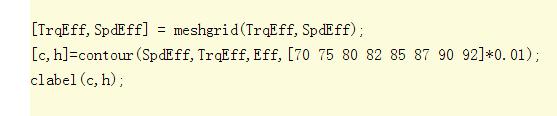

运行以下代码：

得到下面的结果：

小数点后面的位数变少了，舒服了一些。不过好像还是缺点什么，别人的图都是渐变颜色的，我们怎么能没有呢？

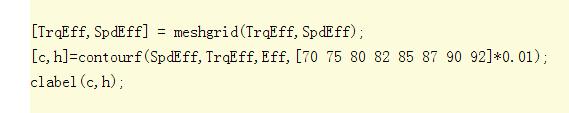

于是，我们又换了一个更牛逼的函数contourf，它自带光环。运行以下代码：

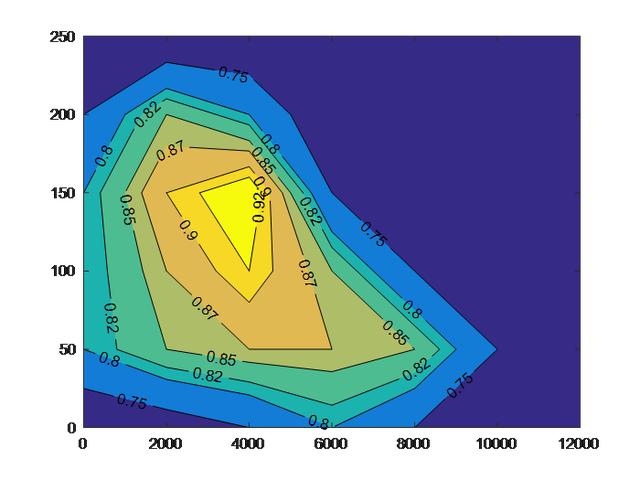

得到下面的结果：

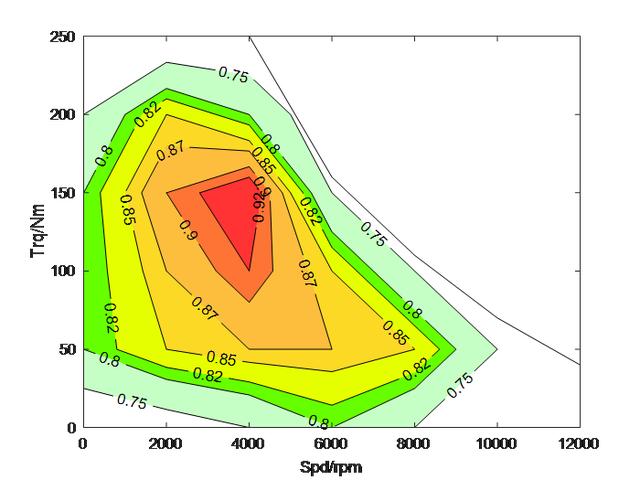

渐变颜色出来了，可以打开edit菜单下的Colormap功能，把填充颜色调整的更好看一些。再把外特性曲线和坐标轴加上，二维的电机效率Map就基本可以了。

怎么画三维电机效率Map？

画三维Map的核心函数是surf。

Surf(X,Y,Z)，X、Y、Z分别表示X轴数值、Y轴数值、Z轴数值。需要注意的是，X、Y、Z三个矩阵必须维度相同。

运行以下代码：

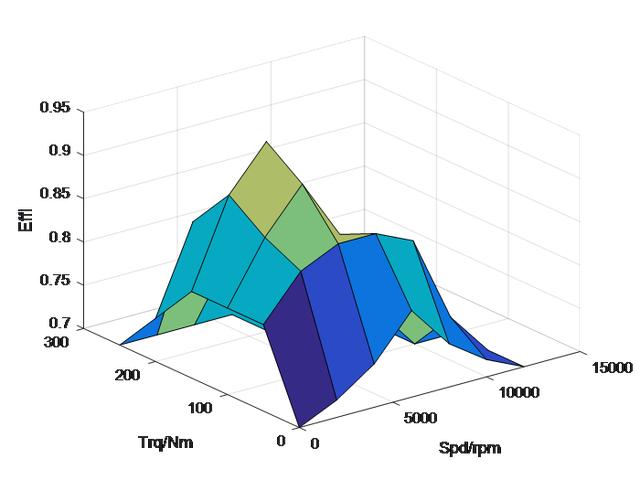

得到下面的三维图：

曲线不太光滑，看起来不是太友好。因为我们给的数据点太少，所以这里考虑用差值来解决，使曲线变得更加光滑。

运行以下代码：

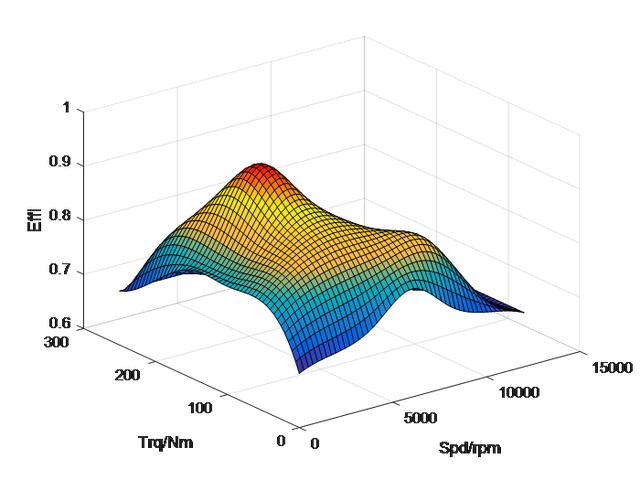

再手动调整下颜色就可以得到下面的三维图，效果还可以，具体如下图。

以上，介绍了怎么用MATLAB画二维和三维电机效率map，你学会了吗？
