仿真代码目录

资源链接在文章底部

一、变压器仿真

1.1电压供电时气隙大小对线电流和磁涌的影响

%气隙大小对线圈电流的影响
%clear all
%close all
clc
a=0.03;
b=0.03;
f=50;
u=500;
N=500;
l=0.15*4;
u0=4*pi*10^(-7);
uFe=5000*u0;
x=10^(-4):10^(-6):6*10^(-4);
phi1=u /(4.44*N*f);
y=((l-x)./(a.*b.*uFe)+x./(a.*b.*u0)).*phi1/N;
y1=((l-x)./(a.*b.*uFe)+x./((x+a).*(x+b).*u0)).*phi1/N;
figure
plot(x,y,'-k',x,y1,'--k');
xlabel('δ / m')
ylabel('I / A')
legend('忽略边缘效应','不忽略边缘效应')
grid on

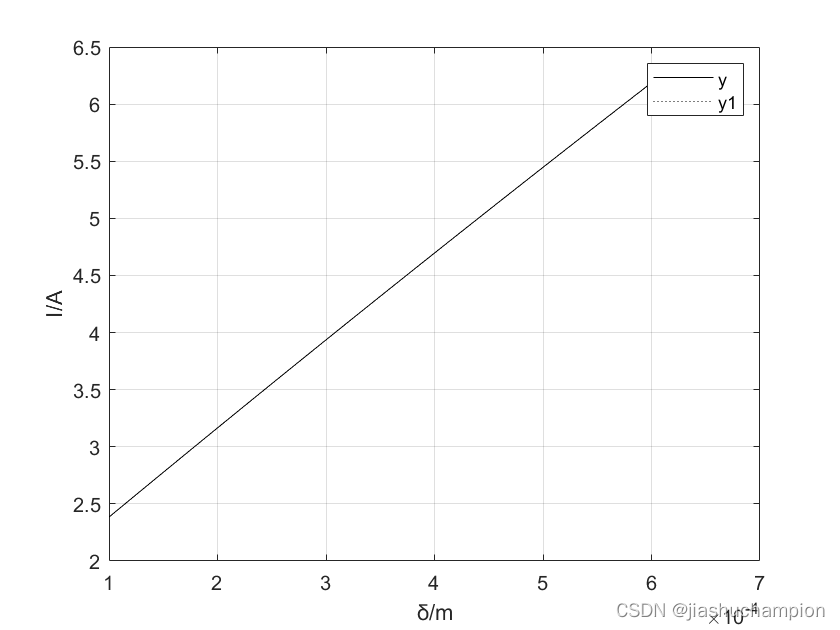

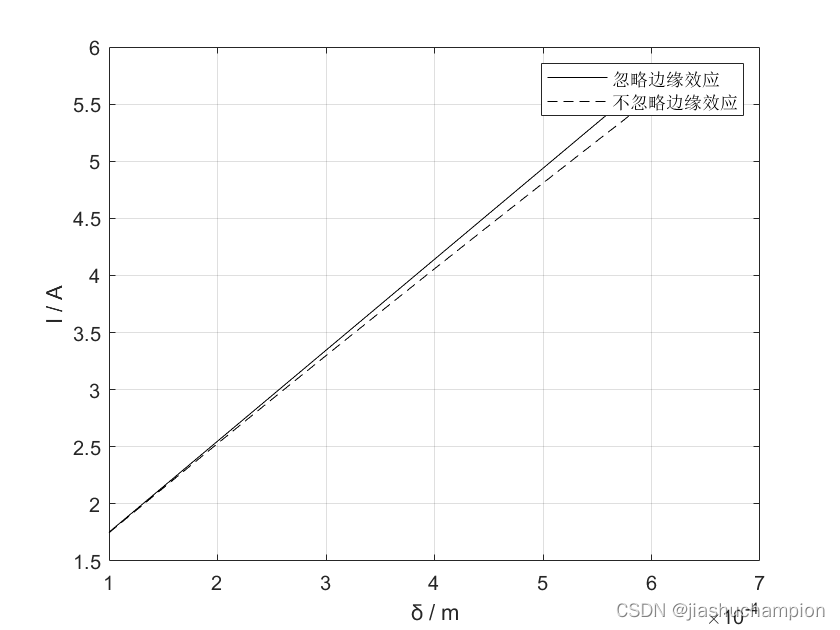

仿真结果

%气隙大小对线圈电流的影响
clear;
a=0.03;
b=0.03;
f=50;
u=500;
N=500;
l=1;
u0=4*pi*10^(-7);
uFe=5000*u0;
x=10^(-4):10^(-6):6*10^(-4);
z=u./(4.44.*N.*f);
y=(l./(a.*b.*uFe)+x./((x+a).*(x+b).*u0)).*z/N;
y1=(l./(a.*b.*uFe)+x./((x+a).*(x+b).*u0)).*z/N;
plot(x,y,'-k',x,y1,':k');
xlabel('δ/m')
ylabel('I/A')
legend('y','y1')
grid on
pause
clf

%气隙大小对线圈磁通的影响
clear;
I=20;               %电流20A
U=500;              %电压500V
N=500;              %线圈匝数500匝
u0=pi*4e-7;         %真空磁导率μ0
uFe=5000*u0;        %铁芯磁导率μFe
S1=3*3e-4;          %铁芯面积3*3e-4 平方米
S2=3*3e-4;          %气隙面积3*3e-4 平方米
l=0.150*4;          %铁芯磁路长度150mm*4
Rm1=l/(uFe*S1);     %铁芯磁阻
x=1e-4:1e-6:6e-4;   %设置气隙长度变化范围，步长为1e-6 m
Rm2=x/(u0*S2);      %气隙磁阻
F=N*I;              %磁动势
Rm=Rm1+Rm2;         %铁芯和气隙磁阻之和
phi=F./Rm;          %线圈磁通φ
grid on
N=500;              %线圈匝数
I=20;               %线圈电流
u0=4*pi*10^-7;      %真空磁导率
u=5000*u0;          %铁心的磁导率
L=0.15;             %铁芯每段长度
Delta=0.0001:0.000001:0.0006;   %气隙长度
S1=0.03*0.03;             %铁芯截面积
S2=(0.03+Delta).*(0.03+Delta);         %考虑边缘效应的修正气隙处截面积
Rm1=(4*L)/(u*S1);   %除气隙外其余各部分的磁阻
Rm2=(Delta)./(u0.*S2);%气隙处磁阻
Rm=Rm1+Rm2;         %总磁阻
Flux=(N*I)./Rm;      %磁通
plot(x,phi,'k',Delta,Flux,':k');        %绘制图形
legend('phi','Flux')
axis([1e-4 6e-4 0.015 0.055]);%设置坐标范围
xlabel('δ/m');
ylabel('φ/Wb');
grid on

 仿真结果

1.2磁化曲线的曲线拟合

1.3磁滞回线的形状

1.4变压器中主磁涌对负载的变化规律

1.5单相变压器的空载电流氵皮形

1.6单相变压器不同负载性质的相量

1.7单相变压器的外特性与电压变化率

1.8单相变压器的效率曲线

1.9变压器的并联运行

1.10波形形的合成与分解

1.11单相交流绕组磁动势的性质

1.12多相对称交流绕组合成磁动势的性质

1.13三相不对称交流绕组合成磁势的性质

1.14削弱谐波电动势的方法

二、感应电机

2.1笼型感应电机原理演示

2.2感应电机的T一s曲线

2.3电源电压和转子电阻对感应电机特性的影响

2.4感应电机简化转矩公式的误差分析

2.5感应电机的起动过程分析

2.6感应电机的变频调速

2.7单相感应电机的启动过程

三、同步发电机

3.1同步发电机的外特性

3.2同步发电机的功角特性

3.3并网运行同步发电机的有功功率和无功功率调节

3.4 同步发电机并网时相量

3.5同步发电机并网运行的直接接法分析

3.6同步电动机的工作原理和起动过程

3.7同步电动机的运行特性

四、直流电机

4.1直流电机单疊绕组展开

4.2并励直流发电机的励过程

4.3并励直流发电机的外特性

4.4并励直流电动机的工作特性

4.5串励直流电动机的工作特性

4.6他励直流电动机的起动过程

4.7他励直流电动机的调速

4.8他励直流电动机的能耗制动

4.9电车下坡时的回馈制动过程

4.10无刷直流电动机的换相逻辑和运行原理

4.11无刷直流电动机的数学模型和起动过程

4.12无刷直流电动机的转速闭环控制

五、永磁电机

5.1交流永磁电动机转速调节的弱磁控制

5.2开关磁阻电动机的运行原理

5.3开关磁阻电动机的定子电流波形
