概述
1.管脚图

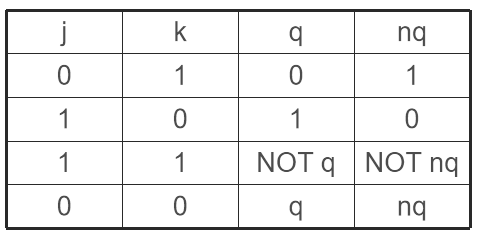

2.真值表
3.VHDL语言
library ieee;
use ieee.std_logic_1164.all;
entity jkff is
port(j,k,clk : in std_logic;
q,nq : out std_logic);
end jkff;
architecture behave of jkff is
signal q_s,nq_s : std_logic;
begin
process(clk,j,k)
begin
if(clk'event and clk = '1') then
if(j = '0') and (k = '1') then
q_s <= '0';
nq_s <= '1';
elsif(j = '1') and (k = '0') then
q_s <= '1';
nq_s <= '0';
elsif(j = '1') and (k = '1') then
q_s <= not q_s;
nq_s <= not nq_s;
end if;
end if;
q <= q_s;
nq <= nq_s;
end process;
end behave;
