概述

使用三个点性元素建立工件坐标系。一般用在模具检具行业，可直接测量检具上的
三个基准点。

三个中心点找正建立坐标系的方法简称三点找正，主要应用在三点确定工件位置的情况。

在这里插入图片描述
三个中心点必须是空间的非矢量元素，能确定准确的位置。元素包括点、圆、椭圆、球、方槽、圆槽，但是点必须采点位置准确，圆、椭圆、方槽、圆槽必须投影才可建立坐标系。

注意：采点位置必须准确，圆、椭圆、方槽、圆槽必须投影才可建立坐标系,否则建立的坐标系误差大。
例如：以圆、方槽、圆槽进行找正：
1）先测量圆、方槽、圆槽测量时要投影的平面，结果为平面-1。
2）应用工具条上的“ 辅助功能” 选择“ 投影” 功能，对应投影面选择平面-1。
3）测量圆、方槽、圆槽，测三个元素结果自动都投影到“ 平面-1” 上。
4）修改圆、方槽、圆槽的名义值为工件坐标系下其对应的理论值。如果不修改理论值也可以在找正界面上修改。
5）点击【坐标系】 →【三个中心点找正】弹出界面，分别鼠标拖拽或鼠标中键添加三个元素到界面中。
6）界面中名义值从元素结果名义值上读取。如果需要修改名义值，可以手动修改。也可点击名义值前的变为，使用选择边沿在模型上拾取圆的名义值。
7）使用默认坐标系名称或修改名称，设置“ 优先” 或“ 均差” 。然后点击【找正】，界面显示坐标系找正后的误差，如果可以接受误差点击【确定】关闭界面并自学习程序，如果不接受可以点击【取消】。也可以不用点击【找正】，直接点击【确定】关闭界面并自学习程序。

具体操作：

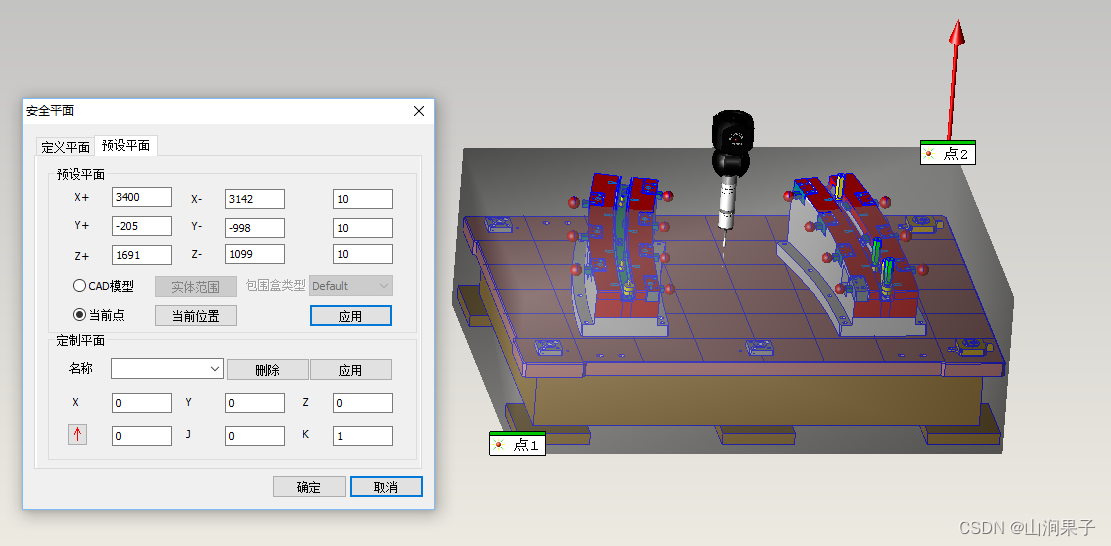

1.导入模型，显示模型坐标系。在【环境设置】 →【安全平面设置】中设置安全平面。并设置安全平面。
在这里插入图片描述

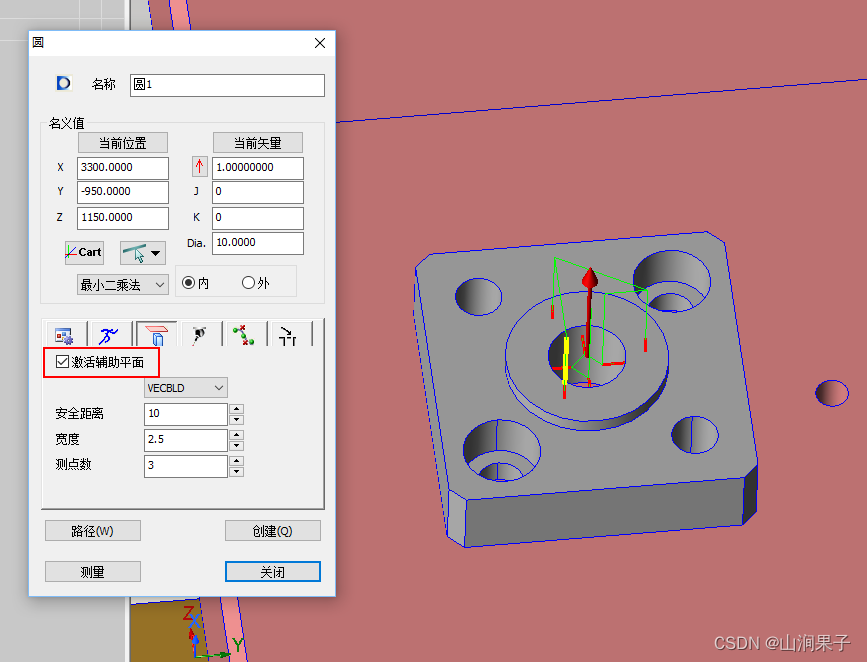

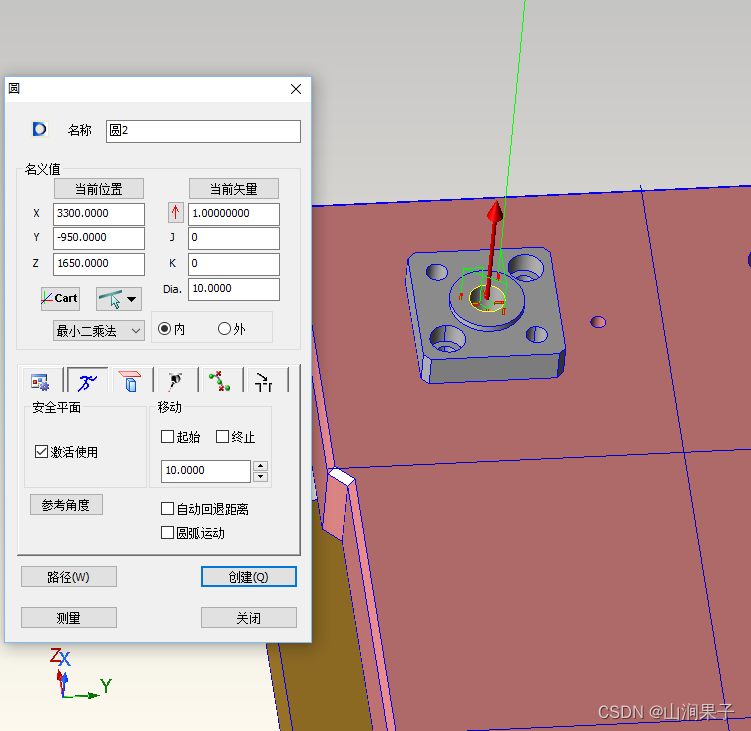

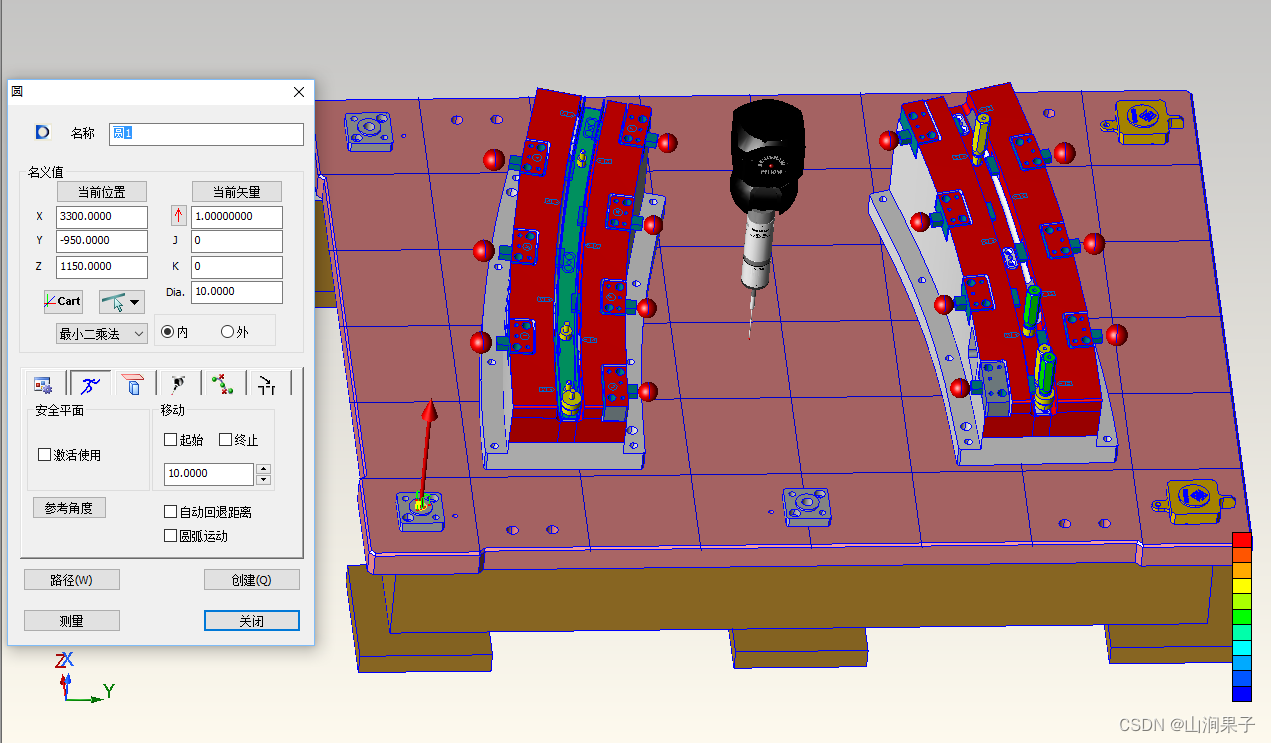

2.在模型上拾取圆，使用样例点测量圆（激活辅助平面）——建议使用这个方法

或者
先测量3个带名义值的指定中心点的非矢量元素，输入模型上该元素的名义值，并投影到相对应的平面上做投影元素。

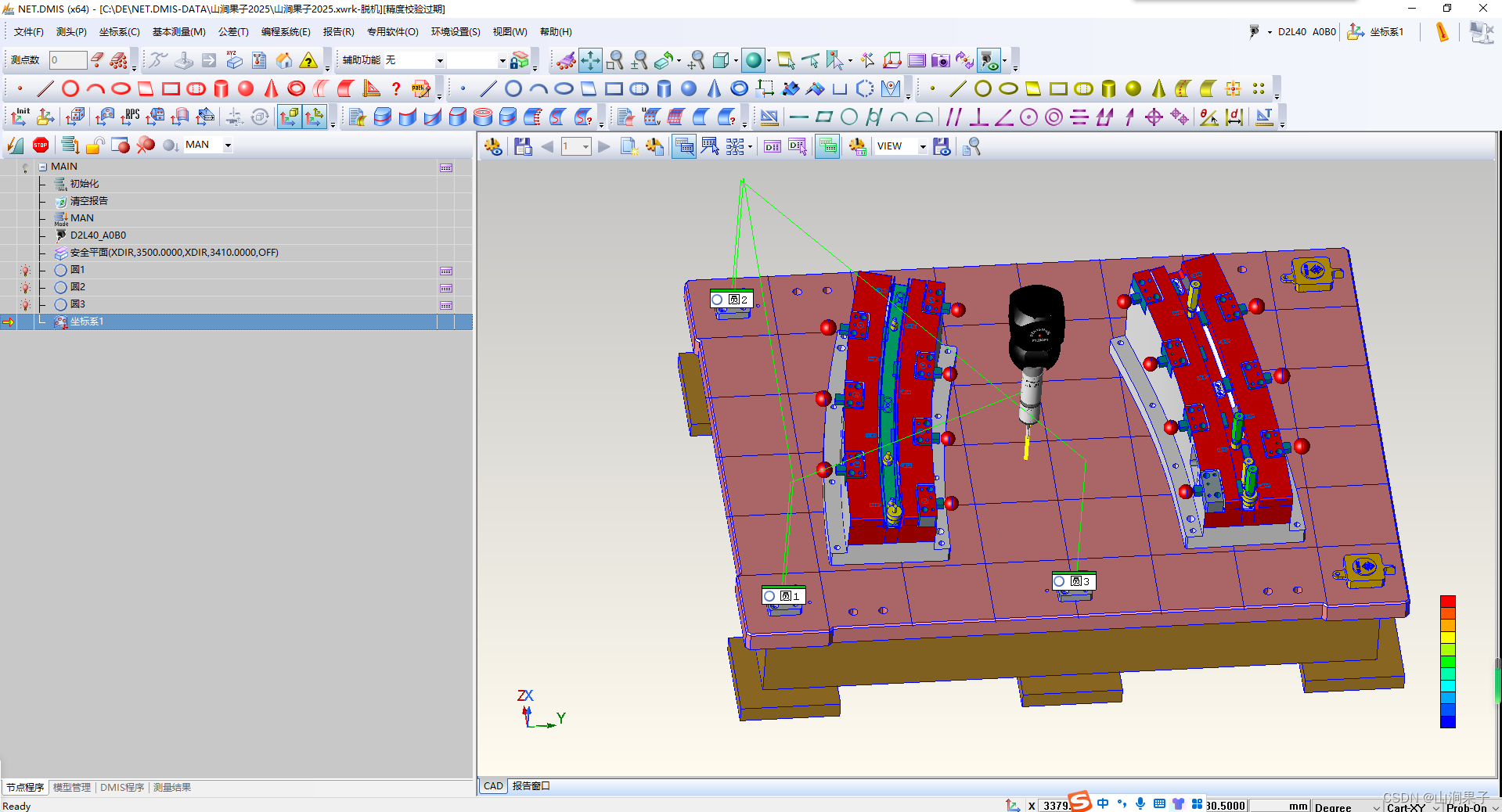

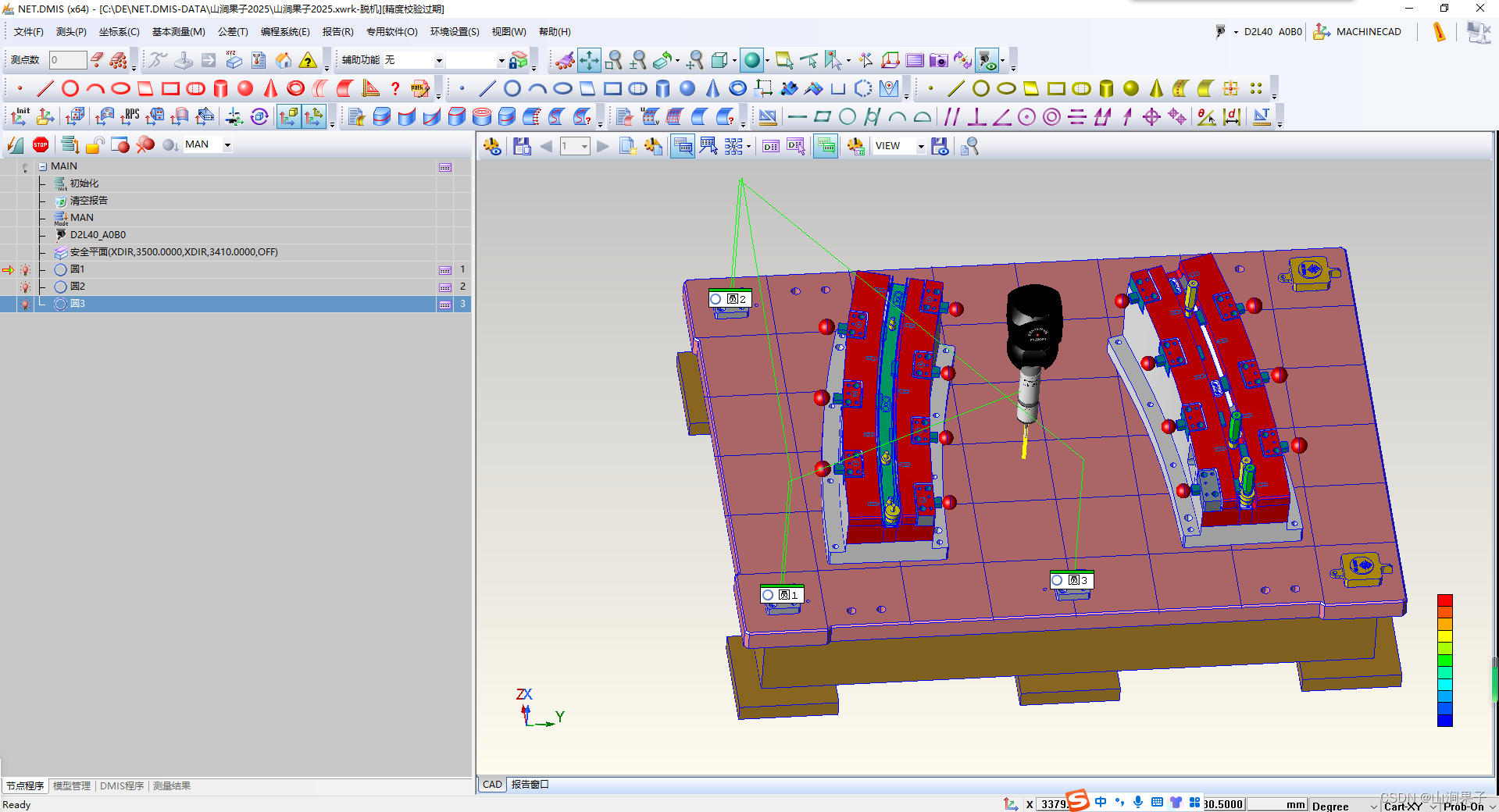

在这里插入图片描述

在这里插入图片描述

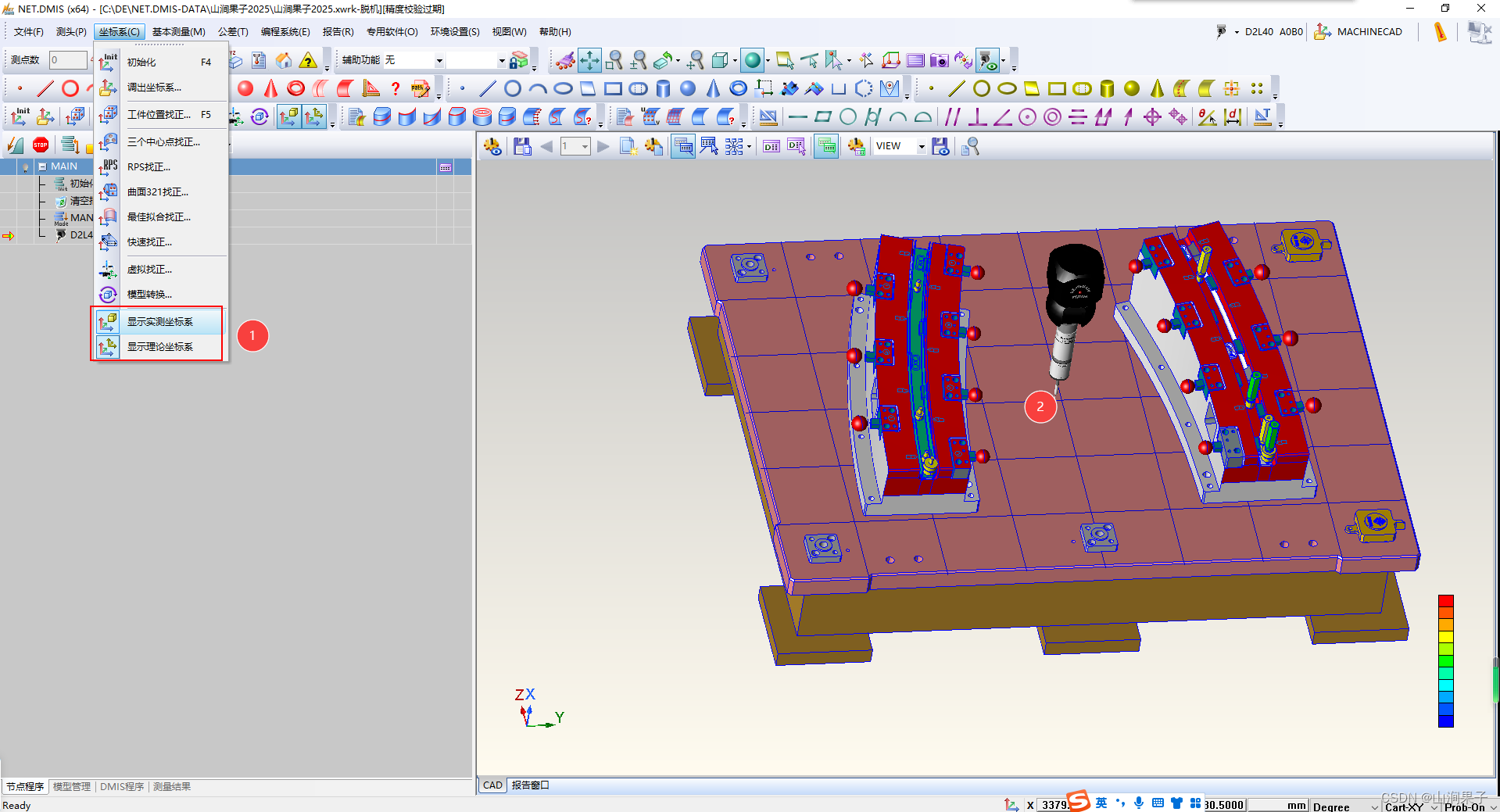

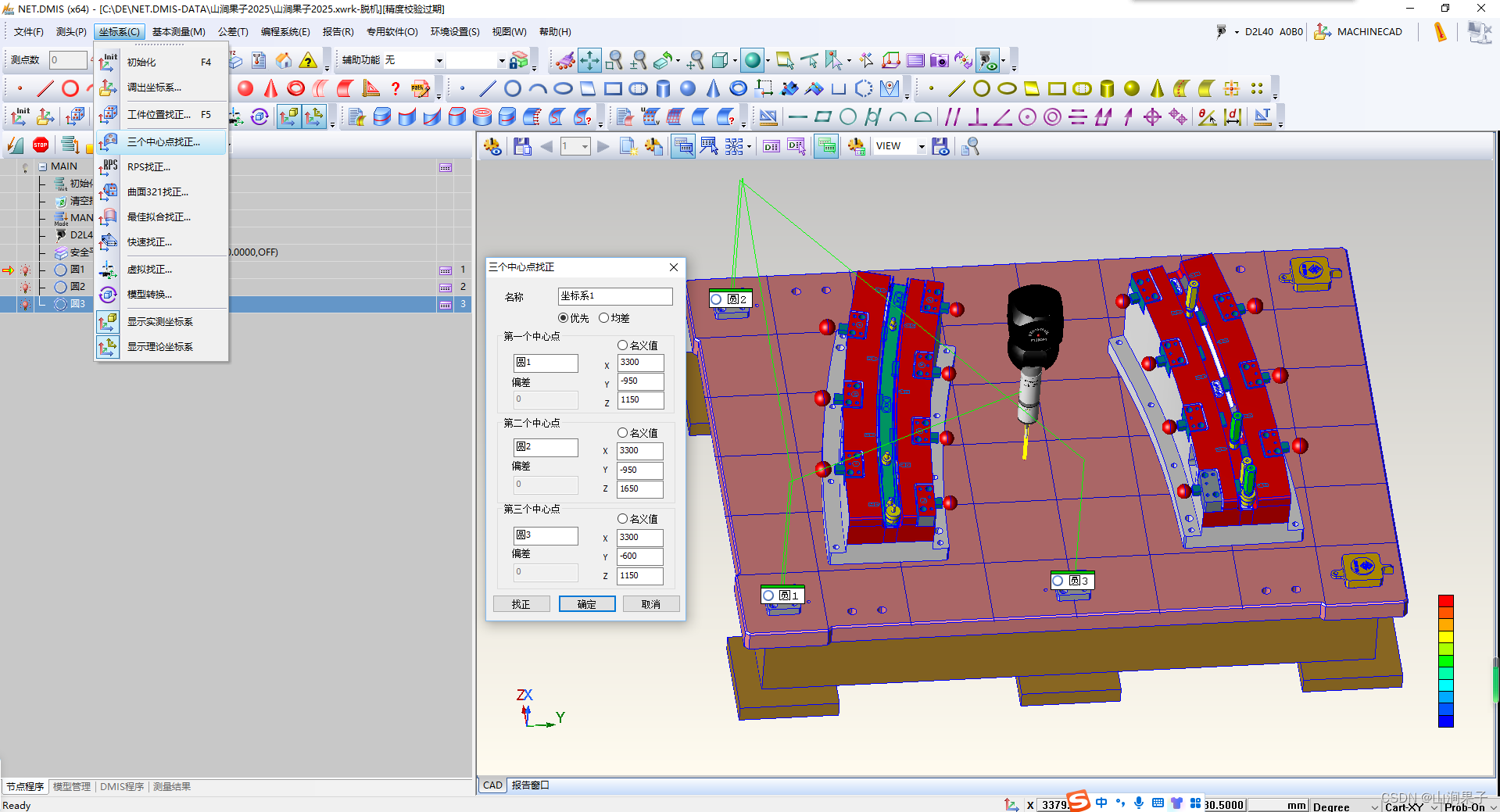

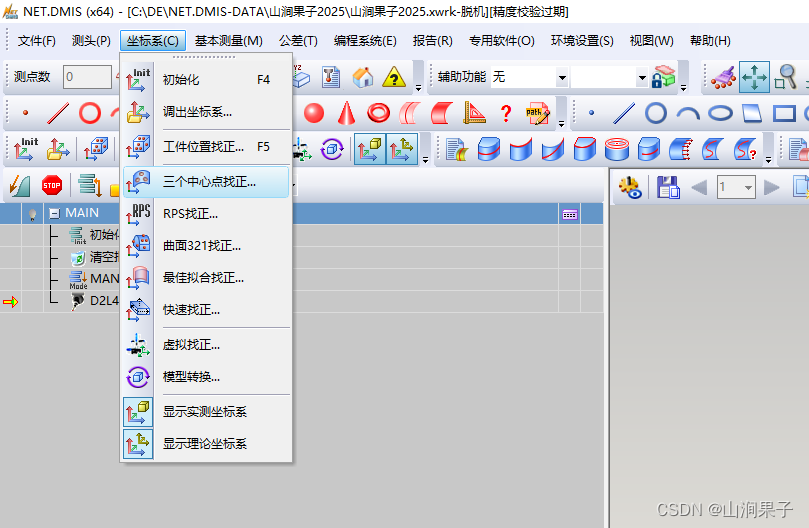

3.坐标系——三个中心点找正

在这里插入图片描述

注意：

1.三个中心点找正的元素必须有正确的名义值。

2.点击【确定】后坐标系中默认进行了【 CAD=工件】操作。

3.勾选“ 优先”，选择时注意选择顺序，找正的第一个元素 XYZ 偏差都是 0，第二个元素有两个坐标偏差是 0，第三个元素有一个坐标偏差是 0；勾选“ 均差”，元素顺序不影响坐标系建立，每个元素 XYZ 都可能有偏差。

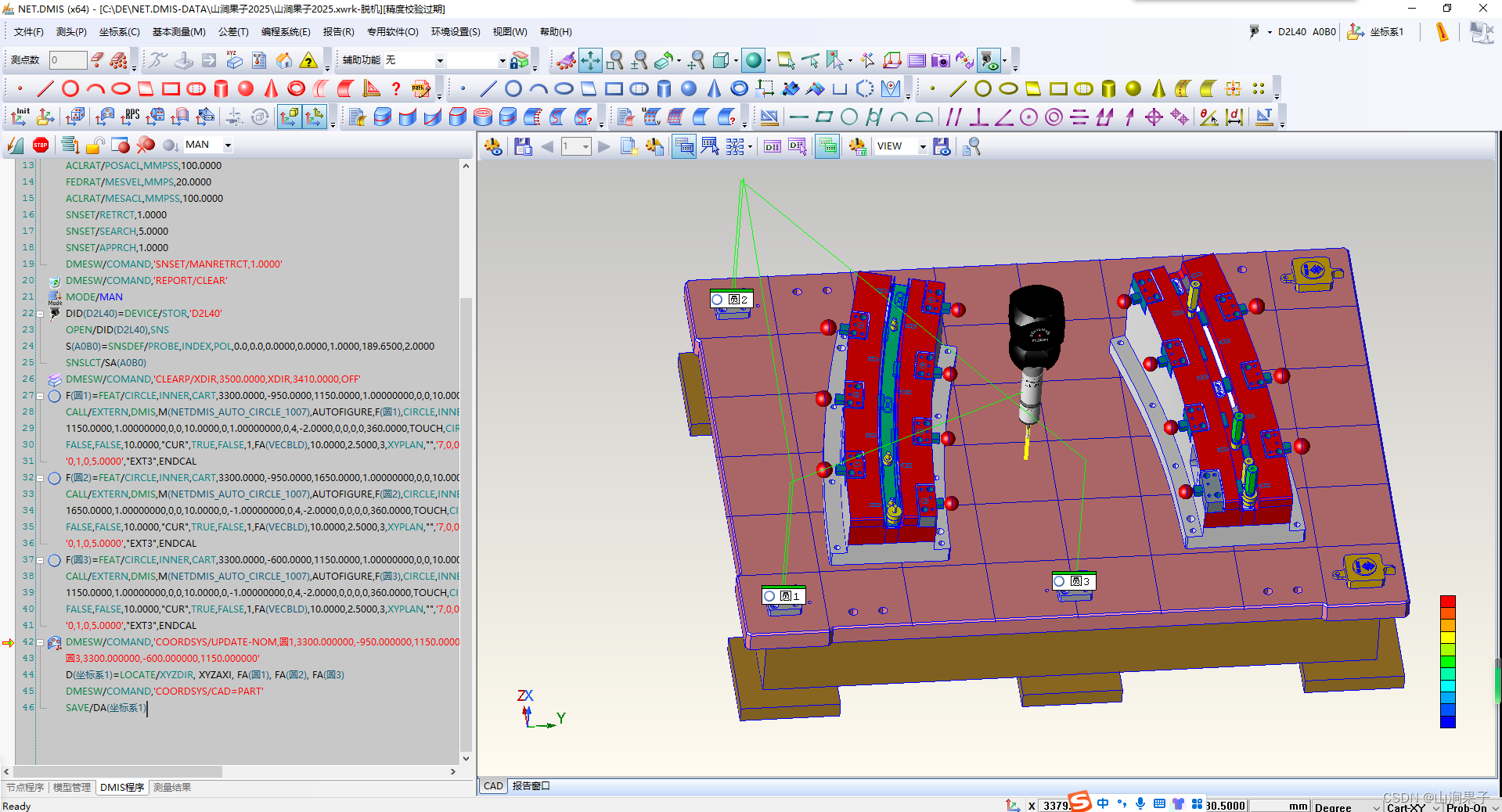

$$ NET_DMIS_20160720
