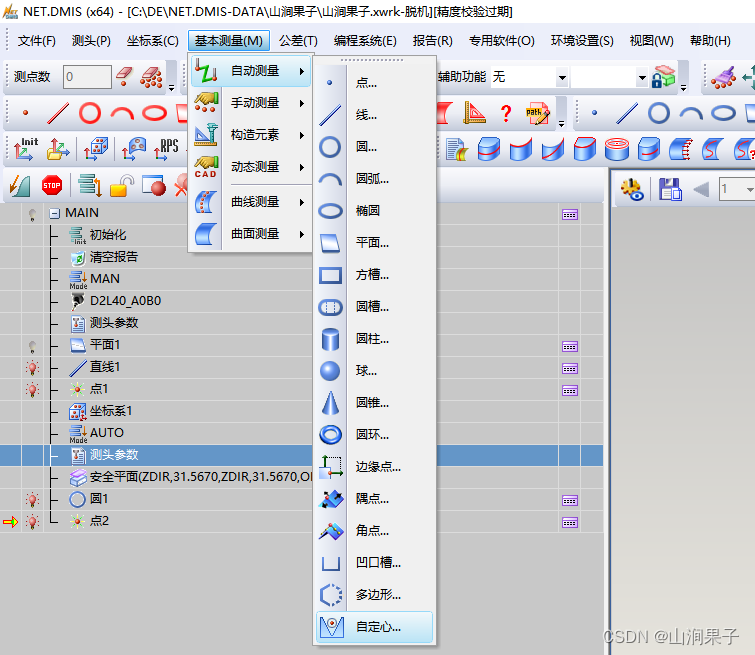

概述
通过扫描计算与两平面相切时的滍的球心点

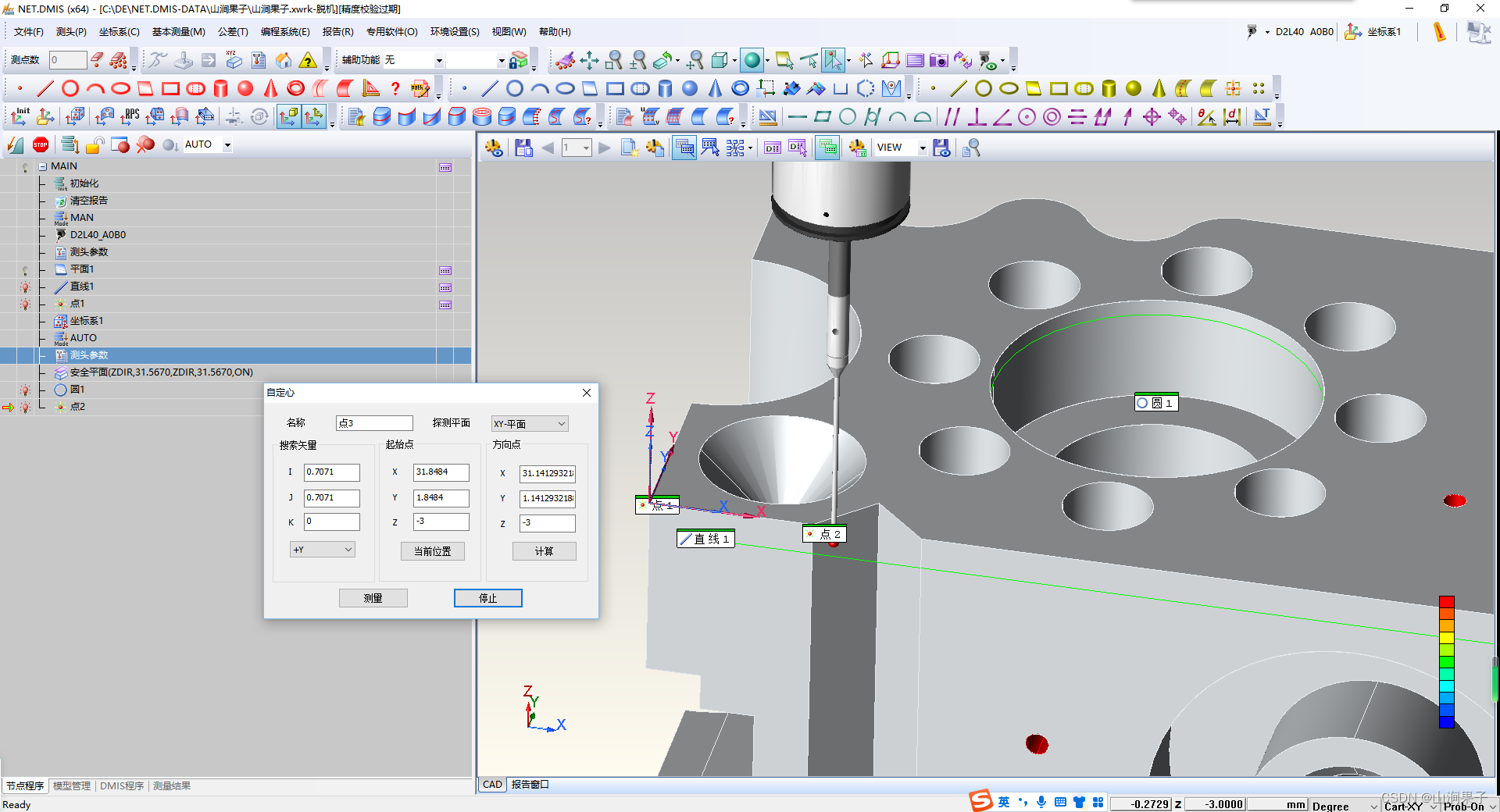

界面说明：
名称：测球球心点的名称。
扫描平面：扫描过程中，平行于扫描点所构成的平面。
搜索矢量：两平面夹角的平分线矢量方向。可以手动输入IJK的值，也可从列表框选择某个轴向的方向。
起始点：显示扫描起始点的坐标值。
当前位置：点击此按钮，当前测球的坐标值会读到起始点编辑框内。
方向点：显示扫描方向点的坐标值。
计算：点击此按钮，方向点的坐标值会显示到对应的编辑框内。
测量：机器开始自动扫描过程，扫描结束后会在结果组生成点的结果
停止：停止扫描过程。
生成程序：生成球心点的测量程序。
退出：退出自定心界面。
操作：
1.建立工件坐标系，输入正确的搜索矢量和扫描平面。
2.将测针靠近某一平面处，距平面的距离大于1毫米，远离角平分线附近。
3.点击当前位置按钮，扫描起始点确定；点击计算，则扫描方向点确定。
4.点击测量，机器开始进行扫描动作，直到碰到另一个相交平面后，停止扫描过程，并回退到起始点位置，则整个测量过程完成。
注意：
1.此功能主要用于测 量V形槽的相切的测球球心点。
2.测量前首先要建立工件坐标系，在工件坐标系下搜索矢量（即V形槽的角平分线方向）一定要输正确。
